驴牛犊提踵史密斯训练架结构设计

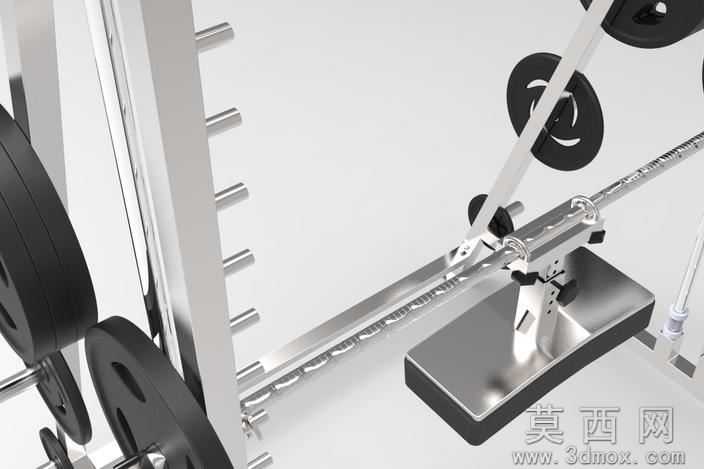

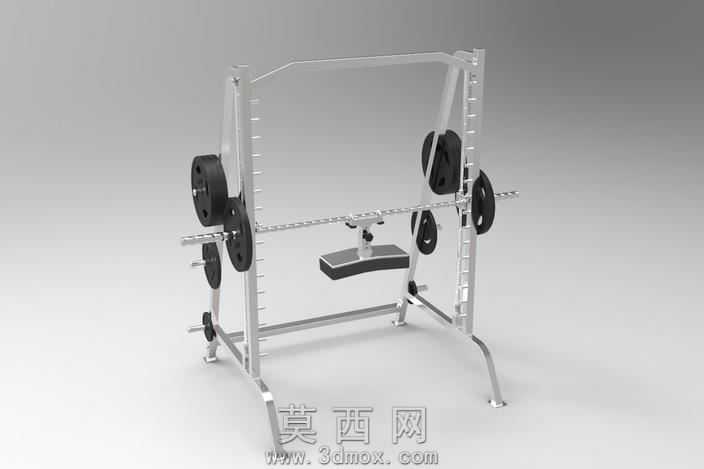

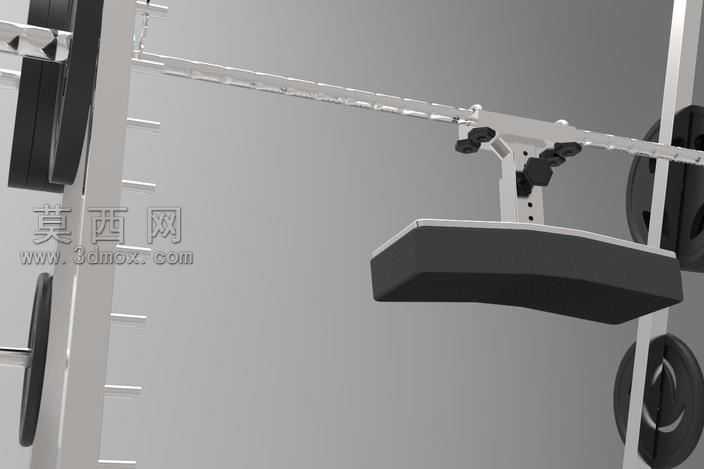

本作品为适配史密斯架的驴牛犊提踵训练附件三维建模成果，建模过程中以专业力量训练器械的人机工程参数为核心依据，首先完成整体框架的基准搭建：采用双侧带等距调节孔的立式导轨作为主体承载结构，导轨截面做圆角过渡处理，避免应力集中的同时提升使用安全性，底部支撑脚设计为外扩式带防滑垫结构，通过三维软件的装配约束功能，精准匹配标准史密斯架的杠铃杆滑动轨迹，确保附件安装后杠铃杆可沿导轨顺畅滑动无卡滞。建模阶段对杠铃片挂载位做了参数化设计，可适配不同孔径的标准奥林匹克杠铃片，挂载轴端部设计有快拆式锁扣结构，通过拉伸、切除特征完成锁扣的卡扣结构细节，保证杠铃片挂载后不会在训练过程中滑脱。中间的承托垫采用曲面建模完成贴合人体腰臀部位的弧面造型，表面做防滑纹理处理，垫体下方设置多档高度调节机构，通过旋转调节旋钮可适配不同身高训练者的使用需求，调节机构的齿槽啮合结构通过装配干涉检查反复验证，确保档位切换顺畅且承重时无松脱风险。渲染阶段采用金属材质模拟机架的哑光喷塑钢材质感，对杠铃片做黑色橡胶包边与金属内圈的分层材质设置，承托垫采用黑色皮革材质搭配软质泡棉的凹凸质感，场景采用影棚级三点布光，通过主光勾勒机架轮廓，辅光消除结构暗部死黑，补光突出金属部件的细腻反光，最终渲染效果清晰呈现器械的所有结构细节。设计过程中充分考虑训练动作的力学轨迹，将承托垫的受力点与杠铃杆的运动轨迹做同轴度校准，确保训练者在完成提踵动作时，受力方向始终垂直于小腿肌群，避免额外的关节代偿，同时对所有焊接部位做圆角焊缝特征建模，还原真实器械的加工工艺细节，整体结构经过静力学仿真验证，可满足大重量训练的承载需求，附件的安装接口采用通用化设计，可适配市面上多数主流规格的史密斯架，无需额外改装即可快速拆装使用。
