住友POREFLON膜生物反应器过滤组件

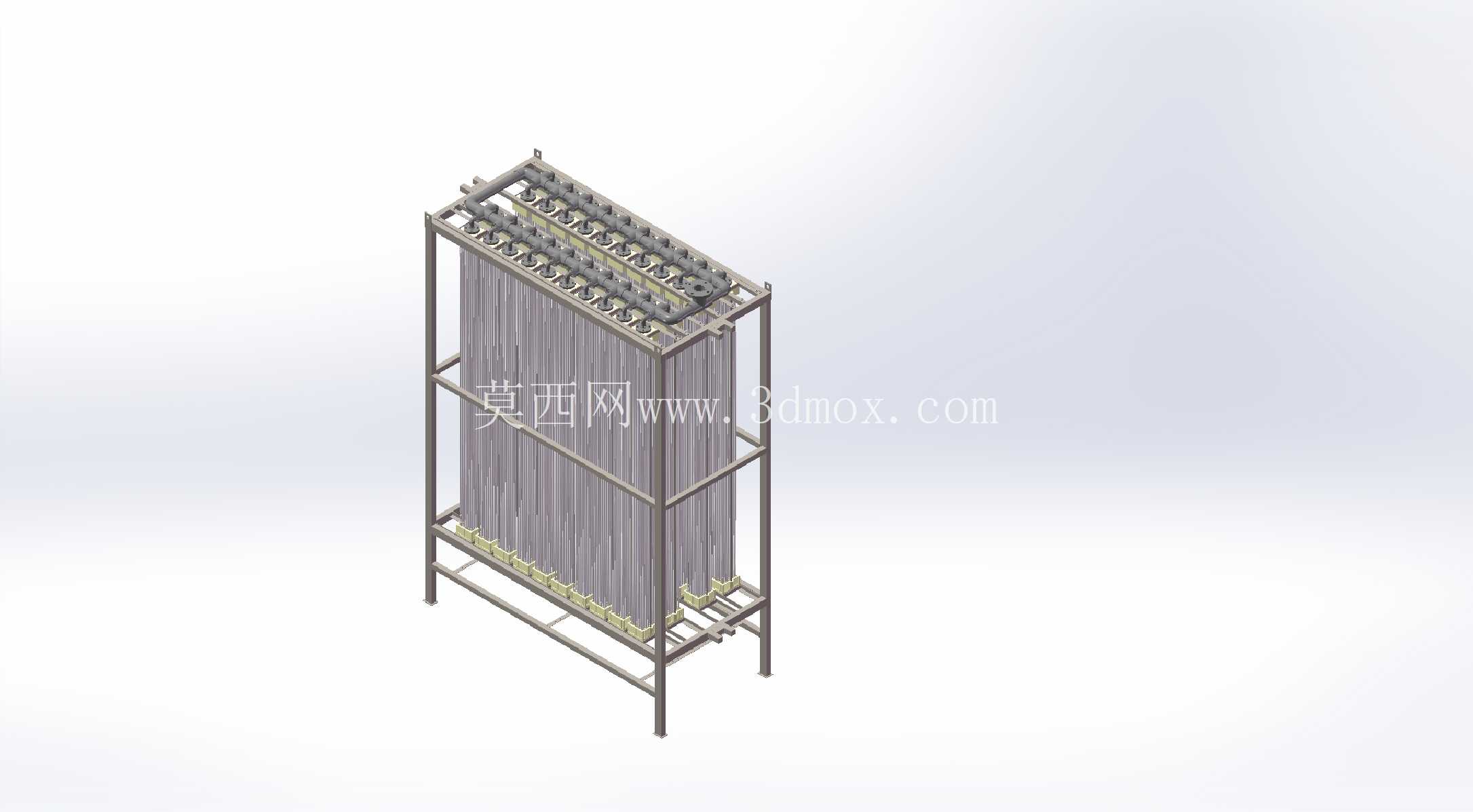

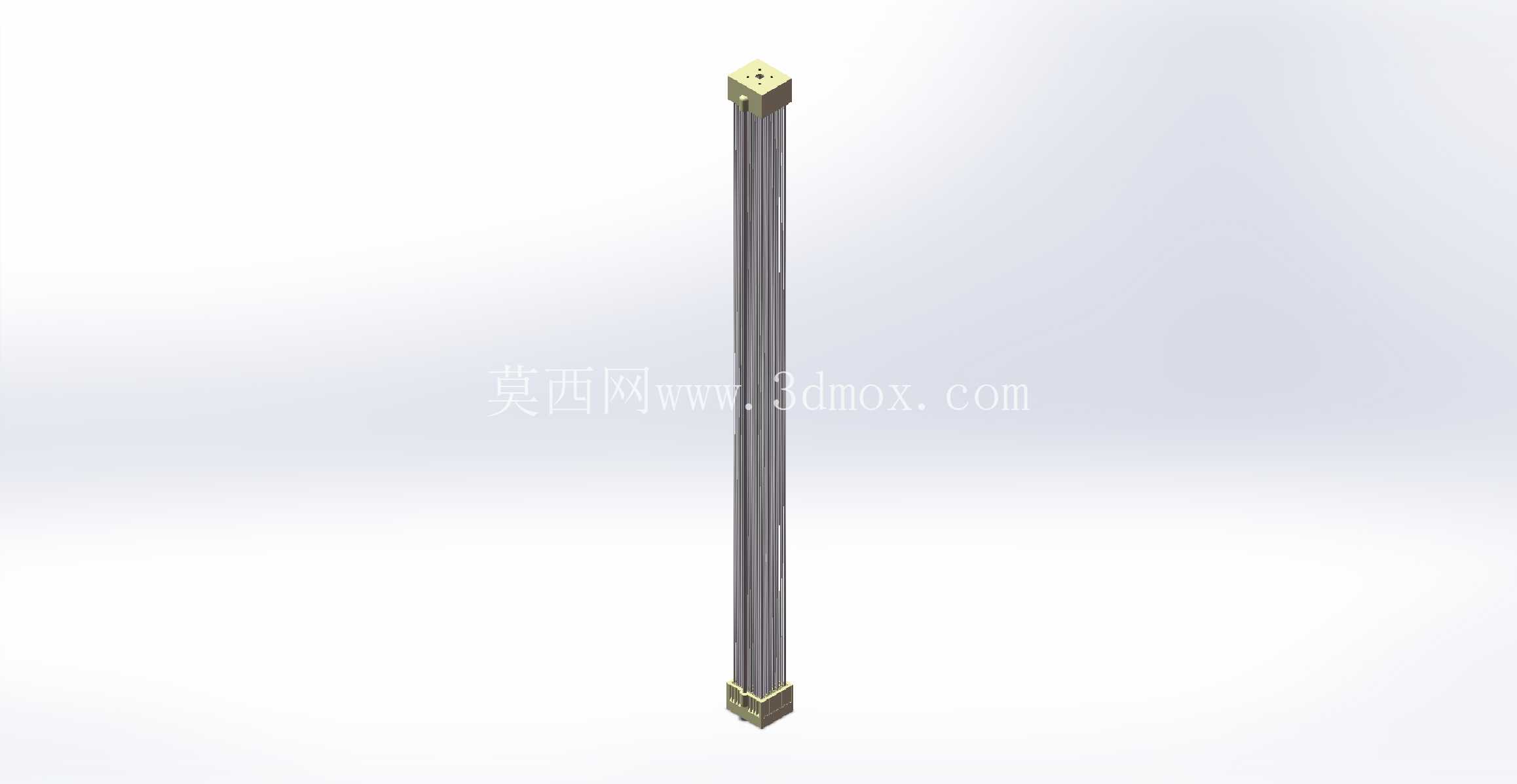

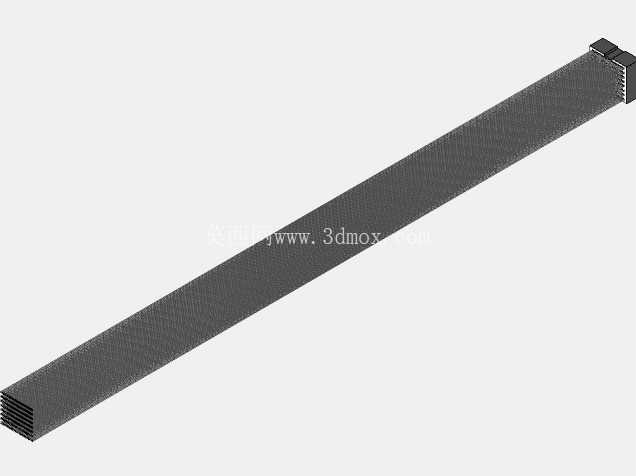

　　这款膜生物反应器过滤组件是MBR水处理工艺中的核心分离单元，主要应用于市政污水处理、工业废水深度处理、中水回用等场景，可直接浸没在生化反应池内，在完成泥水分离的同时替代传统二沉池的沉降功能，大幅缩减污水处理设施的占地规模，提升出水水质稳定性。从结构设计来看，组件采用长条形立式柱状构型，主体由多根平行排布的POREFLON中空纤维膜丝集束组成，膜丝两端通过专用密封端座固定，上端设置集水出口与负压抽吸管路连接，下端设置定位底座，可直接适配常规MBR膜架的安装卡槽，无需额外定制转接构件。

　　设计过程中充分考虑了膜组件的运行工况，膜丝选用聚四氟乙烯材质，具备优异的耐化学腐蚀性能，可耐受高浓度酸碱清洗药剂，同时膜表面的微孔孔径均匀分布在0.1μm级别，可有效截留活性污泥絮体、细菌及大分子污染物，出水悬浮物可稳定控制在1mg/L以下，满足后续深度处理或回用的水质要求。组件的外形尺寸经过优化，单支组件的有效膜面积经过精准核算，在保证膜丝填充密度的同时预留了足够的膜丝抖动空间，运行过程中在曝气气流的冲刷作用下，膜丝可产生小幅摆动，有效降低膜表面的污泥附着速率，延长膜组件的在线清洗周期，减少离线化学清洗的频次。

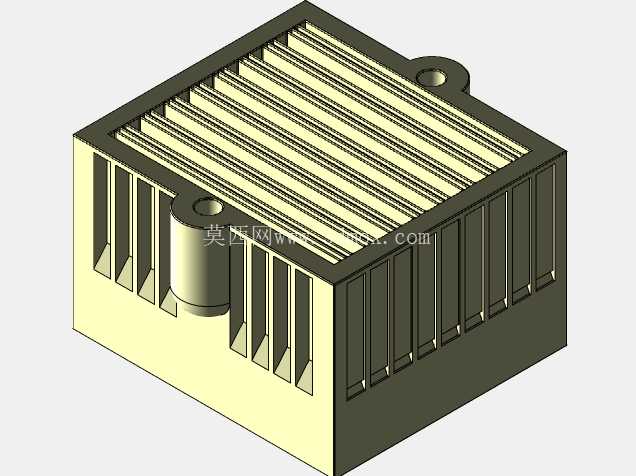

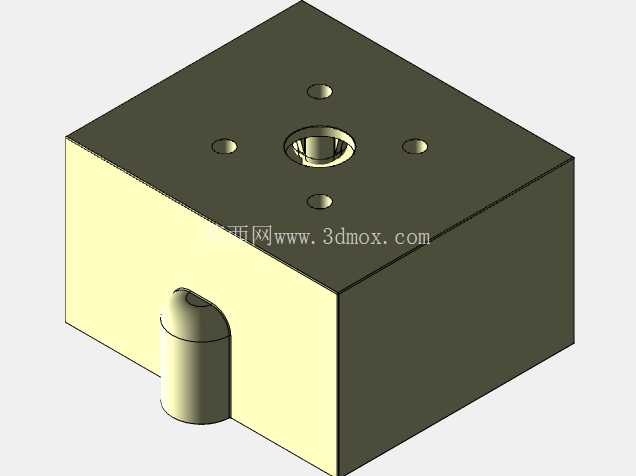

　　安装边界方面，组件上端的集水接口采用标准快接结构，可与不同规格的UPVC或不锈钢集水管路快速对接，下端底座设置有定位销孔，安装时只需将组件对准膜架上的定位销插入即可完成固定，单支组件的重量控制在单人可操作的范围内，无需借助大型吊装设备即可完成现场更换作业。在流道设计上，组件两端的密封端座采用渐变式流道结构，可保证集水过程中每根膜丝的通量分布均匀，避免局部膜丝因通量过大产生快速污堵，同时端座的密封结构采用双重密封圈设计，可长期浸没在污水环境中不发生渗漏，避免活性污泥混合液进入产水侧影响出水水质。

　　实际运行过程中，该组件可适配不同的MLSS浓度范围，在污泥浓度8000-12000mg/L的工况下仍可稳定运行，相比传统的中空纤维膜组件，其抗污染性能提升40%以上，化学清洗周期可延长至3-6个月，整体使用寿命可达5年以上。建模过程中对膜丝的排布方式、端座的密封结构、接口的配合尺寸都做了1:1还原，所有安装配合面的公差都按照实际工程要求设置，可直接用于膜架的配套设计、污水处理工艺的模拟仿真，也可作为设备选型阶段的可视化参考，帮助设计人员快速完成MBR系统的整体布局规划，校核组件安装所需的池体深度、曝气系统的布置位置、集水管路的走向，避免现场安装时出现尺寸干涉、操作空间不足等问题。
