轧钢废水在线旋转滚筒过滤装置

在热轧带钢、型钢生产线的水处理工段，氧化铁皮废水的固液分离一直是循环水系统稳定运行的核心环节，这类废水裹挟着大量40μm以上的氧化铁皮碎屑、轧制润滑油泥以及少量轧线脱落的耐磨衬板碎粒，若前端预处理过滤精度不足，后续的高速过滤器、反渗透膜组件极易出现堵塞、刮损问题，直接抬高整个水处理系统的运维成本。这套在线旋转滚筒过滤装置，正是针对轧钢氧化废水的预处理场景设计，可直接串接在轧线冲渣沟出水口与旋流沉淀池之间的管路上，无需额外搭建高位混凝土平台，适配多数老旧轧线水处理系统的升级改造需求。

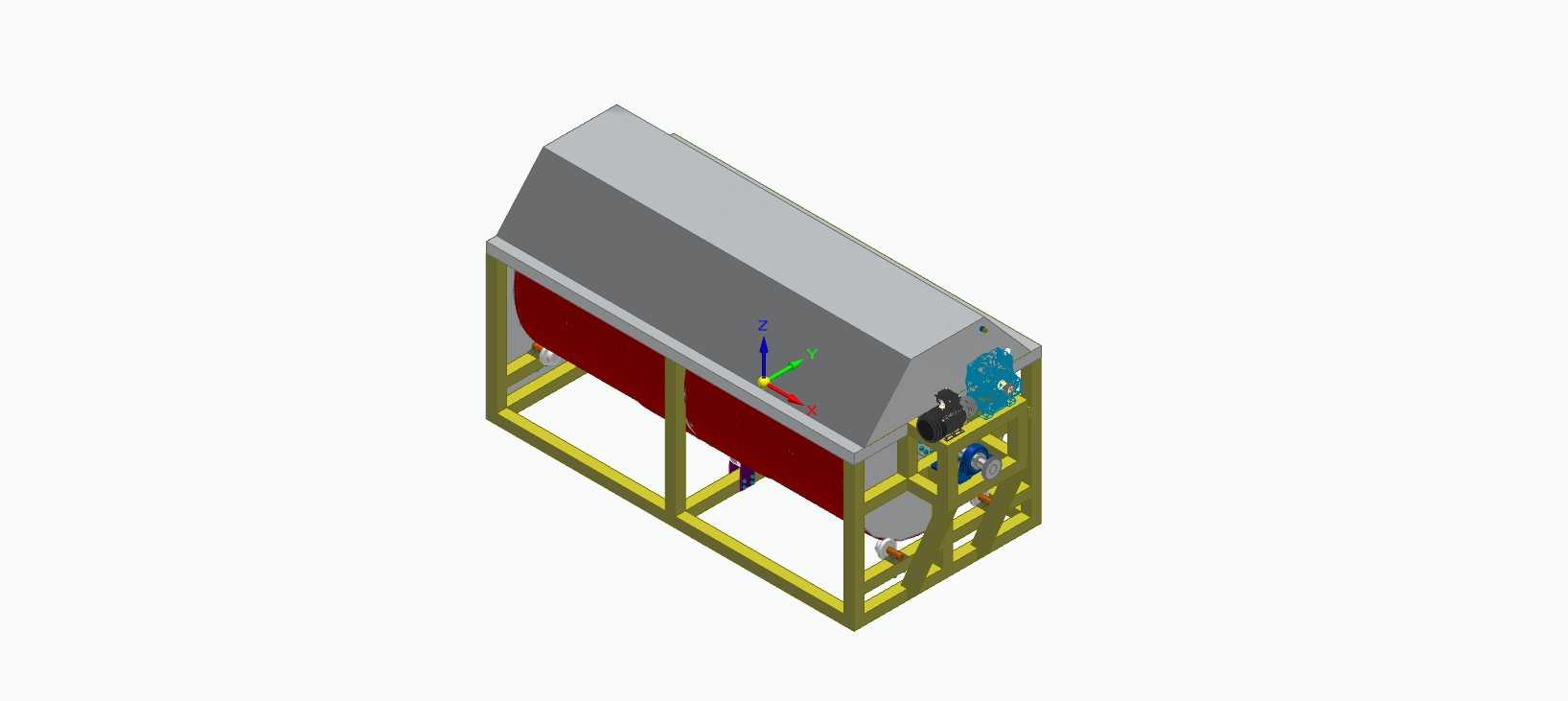

从结构布局来看，整套装置采用型钢焊接框架作为承载主体，框架选用等边角钢组焊成型，所有焊缝做连续满焊处理后整体喷砂除锈，再涂刷两道环氧富锌底漆与一道聚氨酯面漆，可长期适应水处理车间高湿度、弱酸碱腐蚀的环境。滚筒组件倾斜安装在框架内部，筒体采用304不锈钢冲孔板卷制而成，冲孔精度严格控制在38μm，确保能稳定截留40μm及以上的固体颗粒，筒体两端配装耐磨尼龙支撑轮，支撑轮座带有腰型调节孔，可在安装时调整滚筒的水平度与张紧度，避免运行过程中出现筒体跑偏、磨损不均的问题。筒体上方设置半封闭不锈钢护罩，护罩与框架之间采用快拆式卡扣连接，日常巡检时可快速打开护罩检查筒壁的堵塞情况，护罩侧边预留观察窗，无需开盖即可直观查看滚筒的运行状态与滤饼附着厚度。

驱动部分采用减速电机直联摩擦轮的传动方式，相比传统的齿轮齿圈传动，摩擦轮传动无需在筒体上加工齿形，降低了筒体的加工成本，同时运行噪音更低，当滚筒出现卡滞时摩擦轮可自动打滑，避免过载烧毁电机。设备进水端设置布水堰板，进水通过堰板均匀溢流到滚筒内部的过滤面上，避免局部水流冲击力过大冲穿已形成的滤饼层，保证过滤效率的稳定性。过滤后的清水透过滤孔进入筒体下方的集水盘，通过集水盘底部的出水口自流进入后续处理单元，被截留在筒体内壁的固体杂质随着滚筒的旋转，被带到筒体上方的反冲洗区域，反冲洗喷嘴采用扇形高压喷嘴，压力设置在0.3-0.4MPa，将滤饼冲落到筒体内部的螺旋导料槽中，导料槽随着滚筒同步旋转，将截留的渣料逐步输送到设备端部的排渣口，直接落入下方的渣斗或者螺旋输送机中，实现连续在线排渣，整个过滤、反冲、排渣过程无需停机，可24小时连续运行。

在安装边界方面，整套设备的框架底部预留了12个M20的膨胀螺栓安装孔，安装时只需保证基础平面的水平度误差不超过2mm/m即可，设备进水口、出水口、反冲洗进水口、排渣口均采用标准法兰连接，可直接与现场的DN200管路对接，无需额外制作变径接头。设备侧面预留了600mm的检修通道空间，满足日常更换喷嘴、调整支撑轮的操作需求，顶部护罩打开后的最大起吊高度为2.2m，常规厂房的行车起吊高度均可满足检修吊装需求。设计过程中特意优化了滚筒的转速参数，将转速控制在3-5r/min，既保证滤饼有足够的时间沥干，又避免转速过快导致滤饼还未形成有效过滤层就被带到反冲区，降低过滤效率；同时反冲洗水量控制在处理水量的1%-2%，反冲洗水可直接回流到设备进水端重新过滤，不会造成额外的水资源浪费。

相比传统的静态格栅过滤器，这套旋转滚筒过滤装置的过滤面是连续自清洁的，不会出现栅渣缠绕、堵塞导致的过水能力下降问题，在进水悬浮物浓度波动较大的情况下，依然能保持稳定的处理量，单台设备的处理量可适配年产60万吨型钢生产线的冲渣废水预处理需求，也可多台并联使用适配更大规模的热轧生产线。在三维建模过程中，所有结构件均按实际加工公差建模，型钢框架的焊缝位置、螺栓连接的避让空间、转动部件的安全间隙都做了1:1还原，可直接用于指导生产加工，也可作为同类水处理过滤设备的设计参考模板，针对不同的处理水量、过滤精度需求，可通过调整滚筒直径、长度、冲孔孔径来快速衍生出适配不同场景的型号，比如将冲孔孔径调整到100μm，即可用于矿山洗煤废水、市政污水的预处理环节，适配性较强。
