带风扇负载的斯特林动力装置结构设计

这款带风扇负载的斯特林动力装置，核心依托外燃式闭式循环做功原理完成热能到机械能的转换，区别于常见的内燃机结构，其工质被完全封闭在气缸腔体内部，依靠外部热源对腔体内工质加热、冷却形成的压差推动活塞往复运动，最终通过曲柄连杆机构将直线运动转化为旋转运动输出扭矩。从实际应用场景来看，这类小型斯特林动力结构常被用于热能动力教学演示、低品位余热回收利用的原理验证，也可作为小型便携动力源适配低功耗散热、微型发电等场景，尤其在对运行静谧性、燃料适配性要求较高的场合，斯特林结构的优势十分突出——它不依赖燃料在缸内爆燃做功，对热源形式不挑剔，无论是明火加热、工业废热还是太阳能聚热都可作为动力输入源，运行过程无爆震、排气噪音极低。

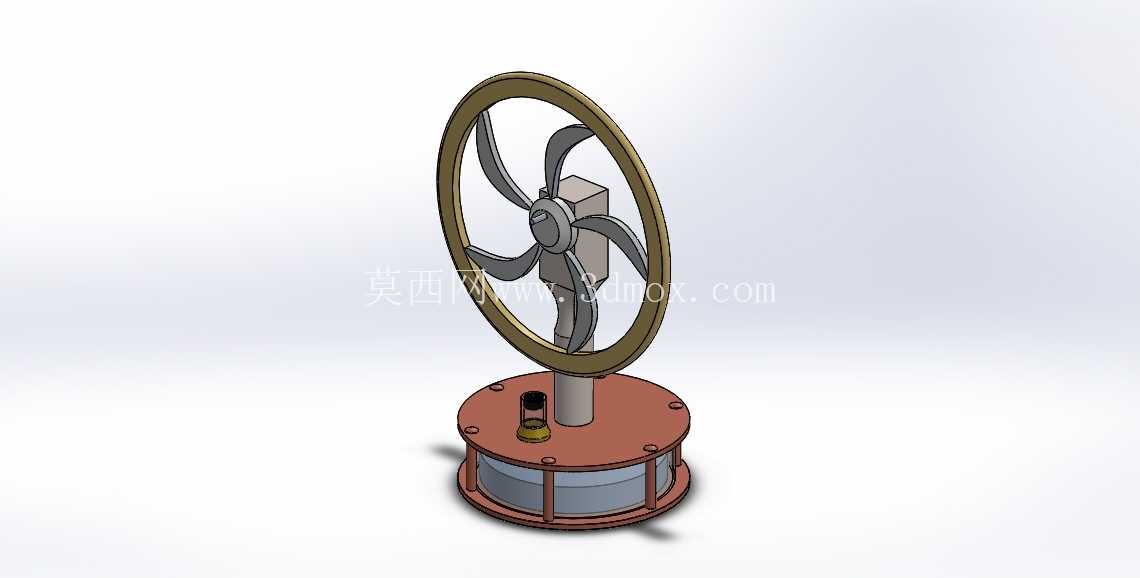

从功能特性上看，该装置直接将轴流风扇作为动力输出负载，省去了额外的负载对接结构，做功输出的旋转动能直接驱动风扇叶片转动形成气流，既可以直观展示动力输出的实际效果，也能通过风扇转动的转速变化直观反映不同加热功率下的动力输出特性。整套结构分为下部的动力腔体、中部的支撑立柱、上部的风扇总成三个核心模块，下部动力腔体采用法兰式密封结构，圆形底座通过周向均匀分布的螺栓完成上下腔体的紧固密封，保证内部工质不会出现泄漏，腔体侧面预留的加热工位可直接放置酒精灯等外部热源，对腔体底部的换热壁面进行均匀加热，冷端则依托腔体下部的环形散热结构与环境空气完成热交换，形成稳定的冷热端温差，为循环做功提供基础条件。

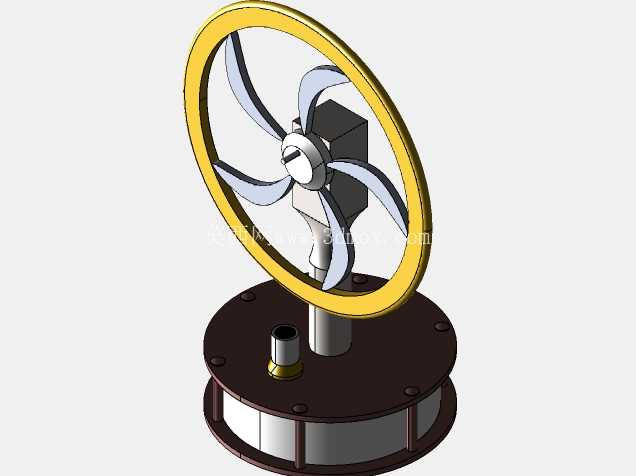

设计思路上，整套结构优先考虑了装配便捷性与原理展示的直观性：支撑立柱采用单根圆柱结构连接下部动力腔体与上部风扇支架，既缩短了动力传输的路径，减少传动环节的功率损耗，也让整套装置的结构重心落在下部圆形底座的中心范围内，保证运行过程的稳定性，避免高速转动时出现倾覆问题。上部的风扇支架采用方块式安装座固定轮毂组件，五片曲面叶片均匀分布在轮毂周向，叶片型线经过优化，在低转速下也能推动足够的空气流量，外围设置的环形护圈既可以避免叶片转动时触碰外部物体造成结构损坏，也能对气流起到一定的导流作用，提升风扇的做功效率。传动部分采用简化的曲柄连杆结构，将动力活塞的往复运动转化为曲轴的旋转运动，曲轴输出端直接与风扇轮毂连接，省去了中间的齿轮减速或者皮带传动结构，最大限度降低了传动过程中的机械损耗，让有限的做功输出可以全部用于驱动风扇转动。

从安装边界与尺寸适配角度来看，整套装置的最大外轮廓由下部圆形底座与上部风扇护圈共同决定，下部底座的直径小于上部风扇护圈的直径，安装时仅需保证底座放置平面的平面度公差在合理范围内，无需额外的地脚固定即可稳定运行。各部件的连接尺寸均采用通用的机械配合公差，活塞与气缸壁之间采用间隙配合保证运动顺畅，同时搭配密封环减少工质泄漏，曲轴与安装座之间采用转动配合，保证旋转过程无卡滞。结构设计时充分考虑了拆装维护的便利性，所有连接螺栓均采用标准件，换热部件、动力活塞、风扇叶片等易损或需要调整的部件都可以在不破坏整体密封结构的前提下完成拆装更换，无论是用于教学场景下的结构拆解演示，还是用于原理验证时的参数调整，都能满足实际使用需求。在实际运行过程中，冷热端的温差直接决定输出功率的大小，设计时通过加大冷端换热面积、优化热端的受热路径，让装置在较小的加热功率下即可达到驱动风扇转动的最低转速，降低了演示或使用时的热源要求，也提升了整套装置的运行安全性。
