尼龙蜗杆传动结构组件设计

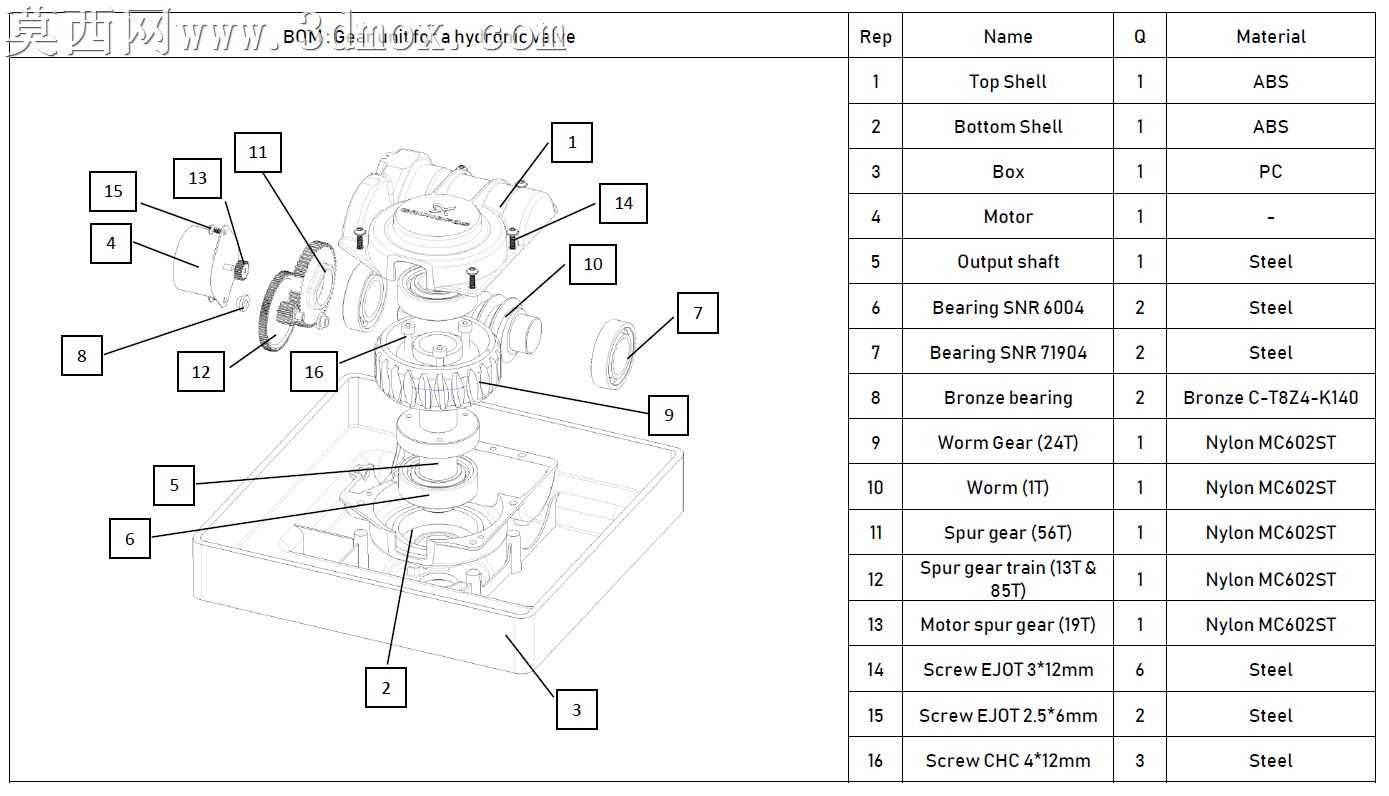

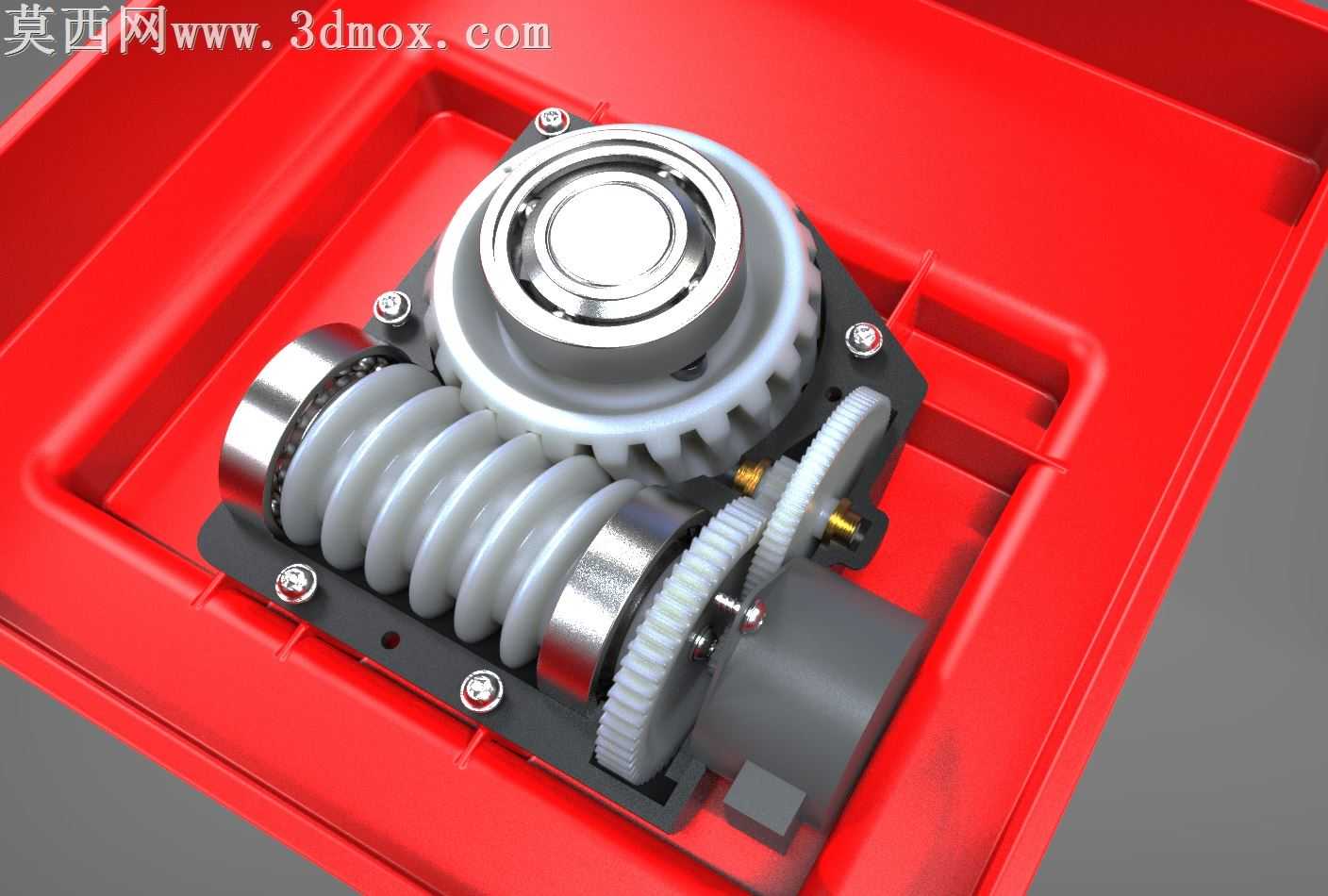

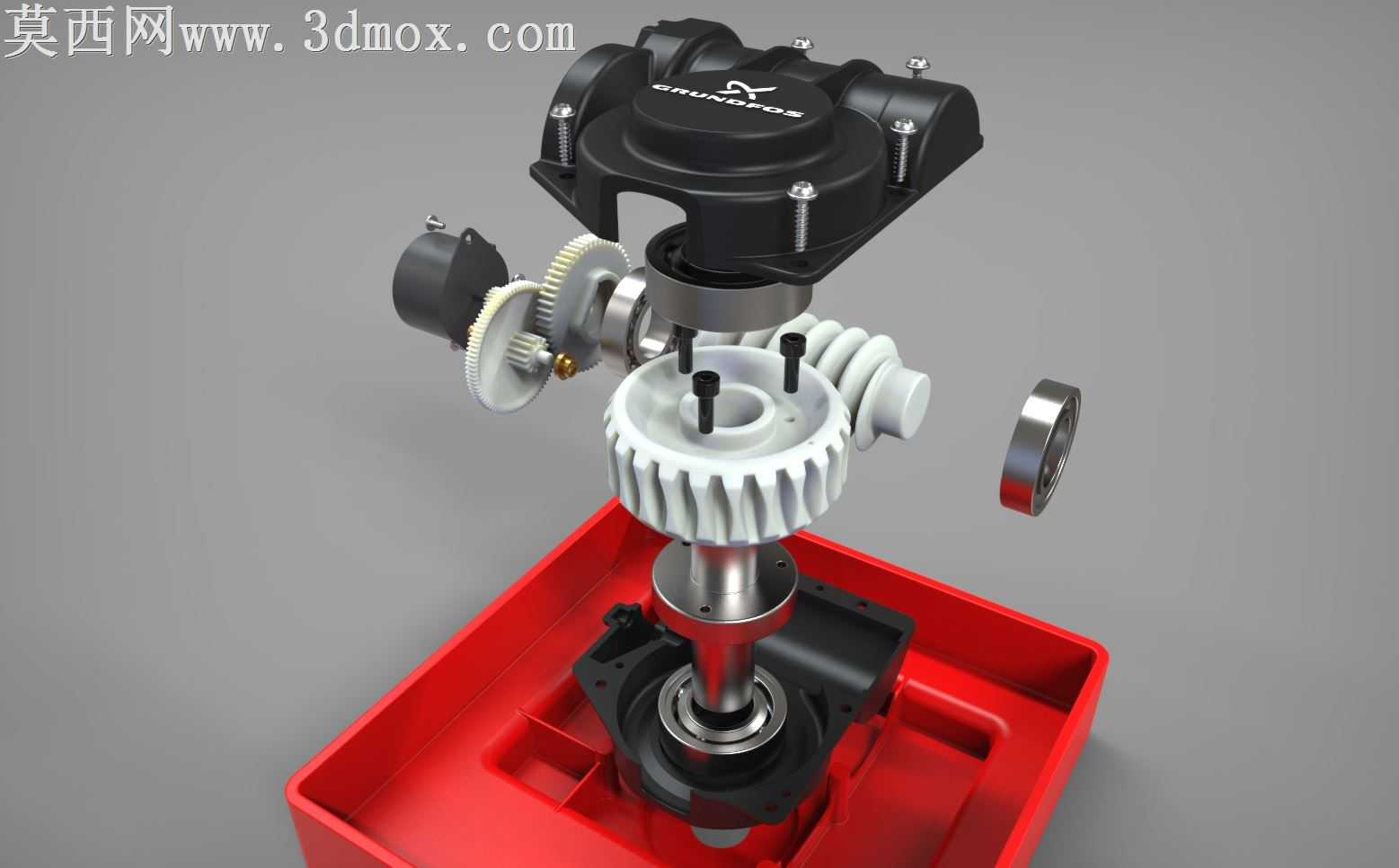

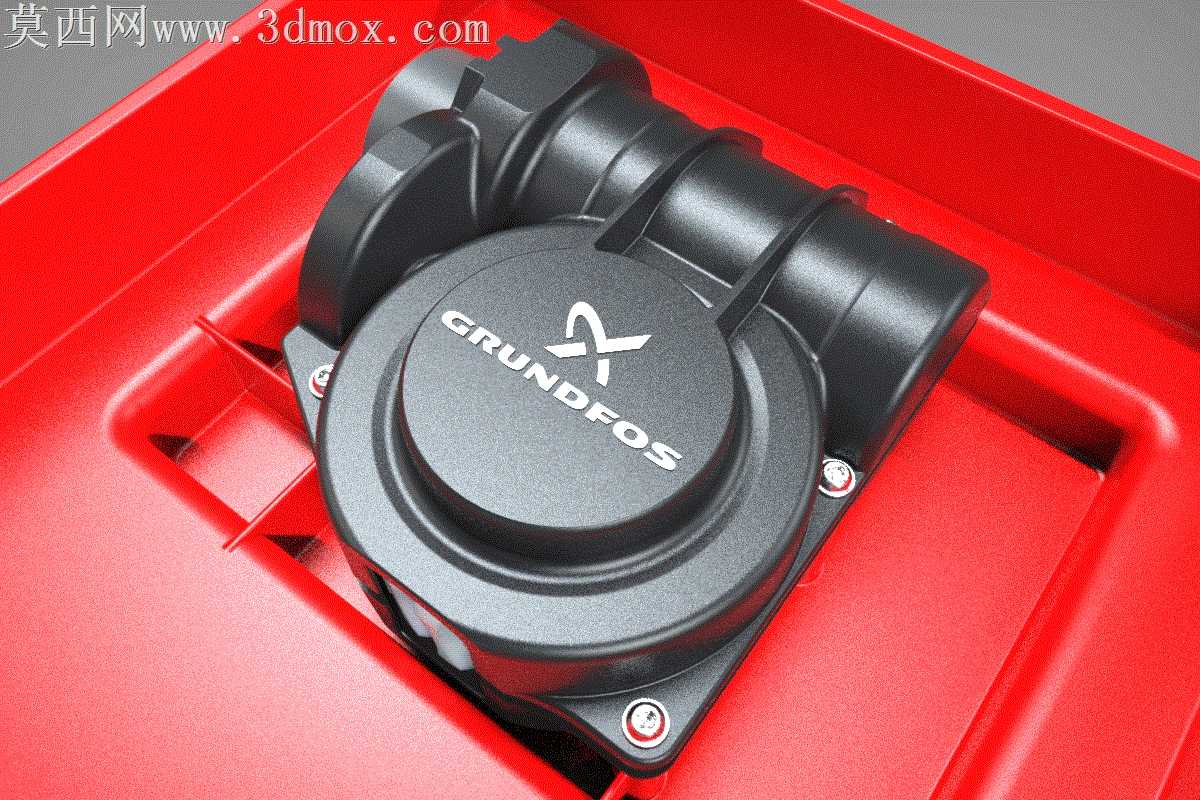

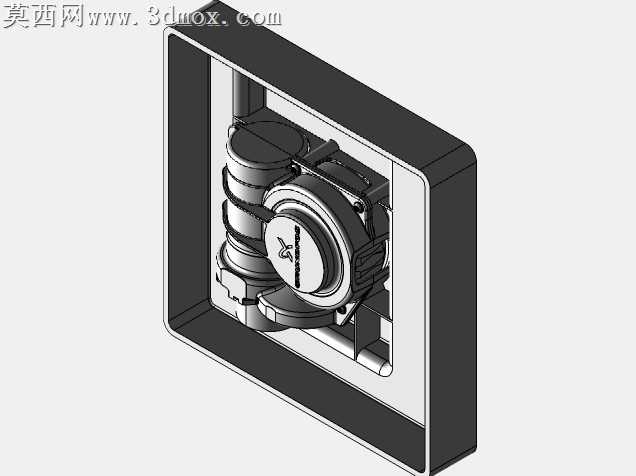

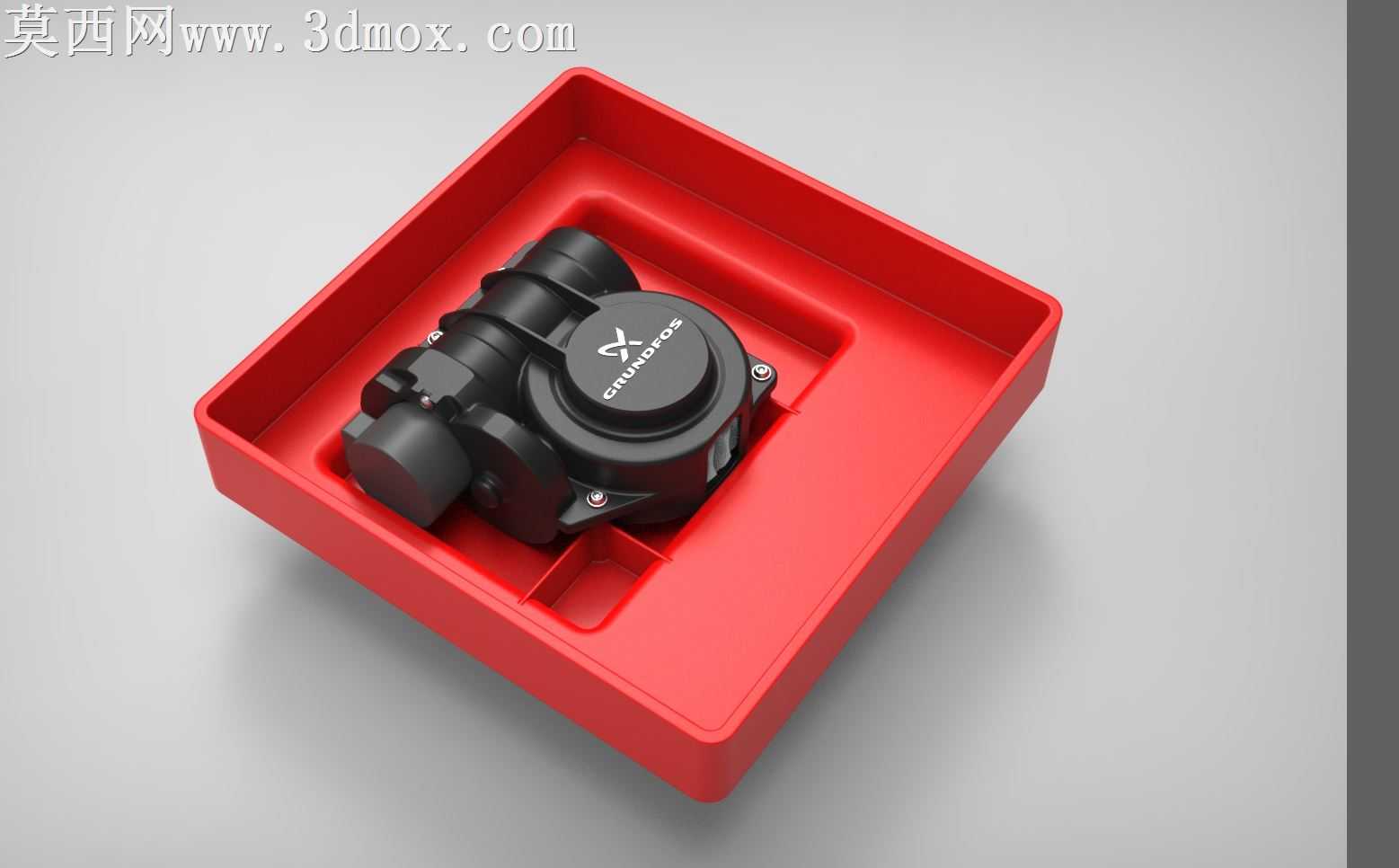

本作品为尼龙材质蜗杆传动组件的三维建模设计，整体围绕阀门系统低转速、间歇使用的工况需求展开设计，建模阶段优先还原蜗杆与配套尼龙齿轮的啮合结构细节，对蜗杆的齿形导程、齿面弧度、安装定位基准做了精准参数化建模，同时还原了组件配套的密封外壳、安装固定孔位、定位销结构，所有装配间隙按照注塑件公差标准预留，确保虚拟装配下无干涉错位问题。渲染阶段采用写实工业产品渲染方案，外壳部分使用哑光磨砂工程塑料材质，还原玻纤增强尼龙注塑件的细腻颗粒质感，表面品牌标识做了轻微蚀刻凹凸效果，固定螺丝采用镀锌金属材质，搭配细微的使用磨损痕迹提升真实感，展示场景选用红色防滑工具托盘作为承载，打光采用柔和的三点布光方案，突出组件的结构轮廓与材质层次，避免过度反光遮挡结构细节。设计思路上，针对无润滑工况的使用限制，选用高性能热塑性尼龙作为齿轮与蜗杆的核心材质，利用材料本身低摩擦系数、自润滑的特性，省去额外润滑结构，同时尼龙材质的低密度属性可大幅降低组件整体重量，适配注塑量产工艺可有效压缩大批量生产的成本。针对阀门系统需要防止输出轴自发旋转的需求，选用蜗杆传动作为核心结构，利用蜗杆传动的自锁特性实现逆向锁止，后续搭配小直径直齿轮传动级实现目标减速比，建模过程中对尼龙齿轮的齿厚做了加强设计，抵消尼龙材料相比钢齿轮强度偏弱的缺陷，确保组件在额定负载下的结构强度满足使用要求，所有结构边角均做了注塑工艺所需的圆角过渡，避免尖角应力集中问题，同时适配注塑模具的脱模需求。
