NASA RASSOR桶形滚筒翻板密封结构

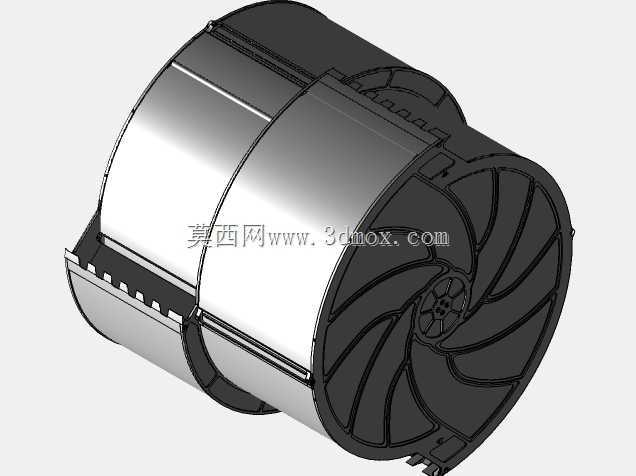

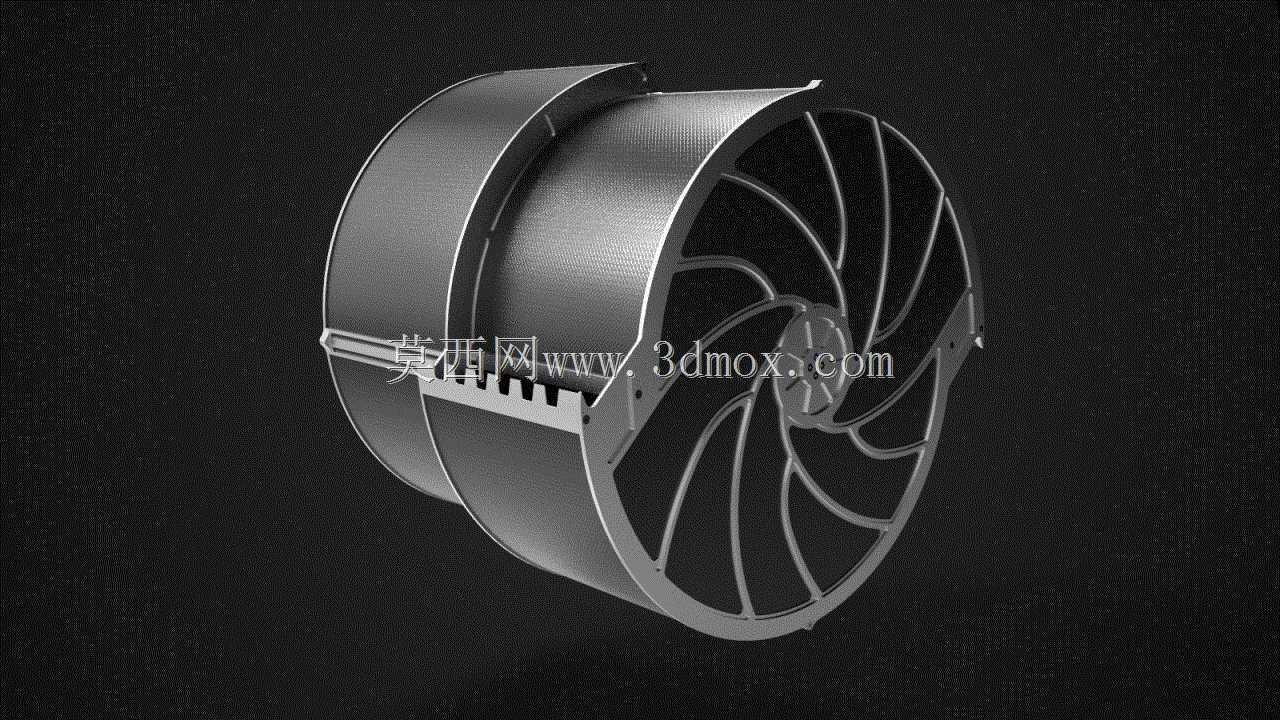

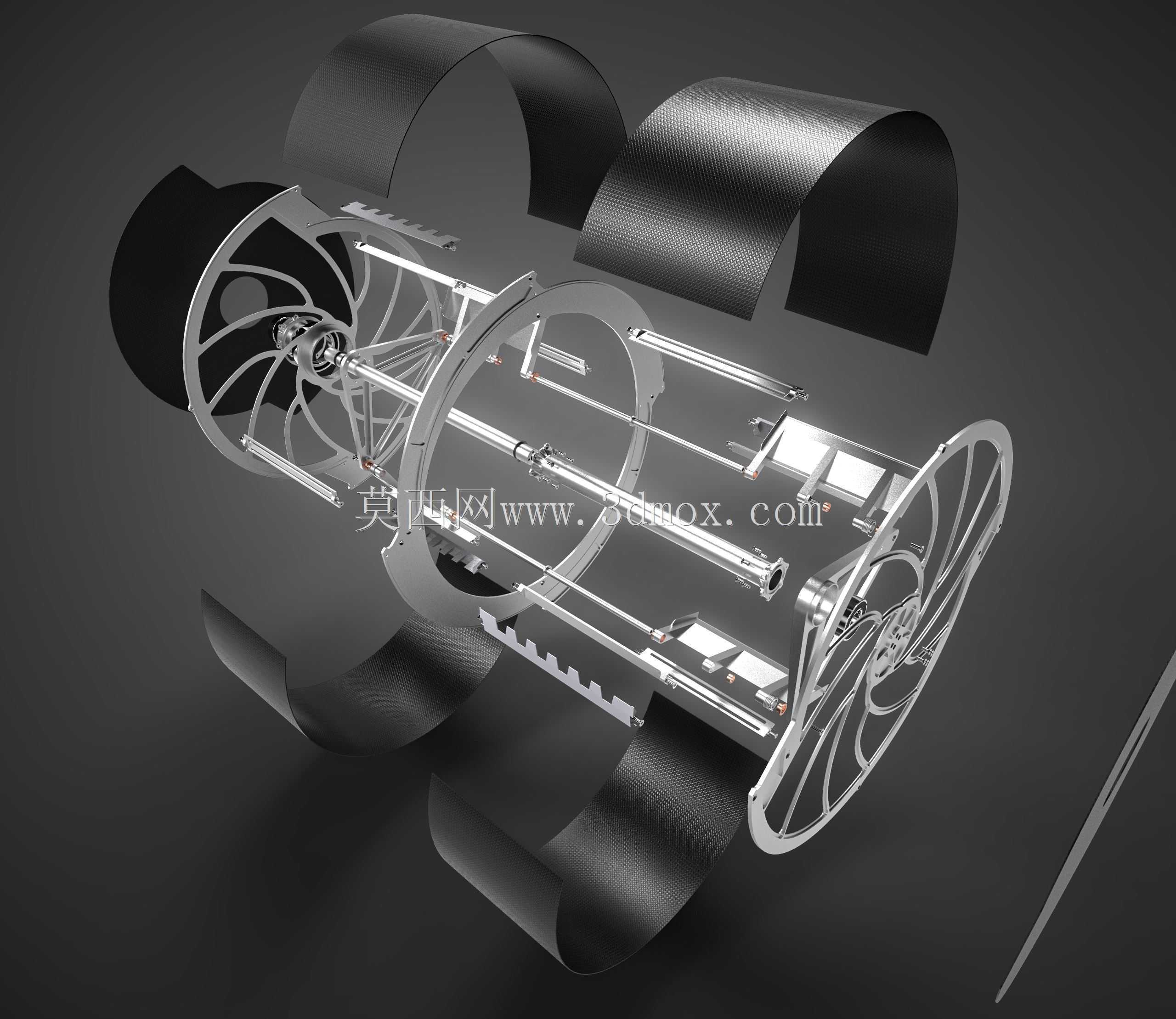

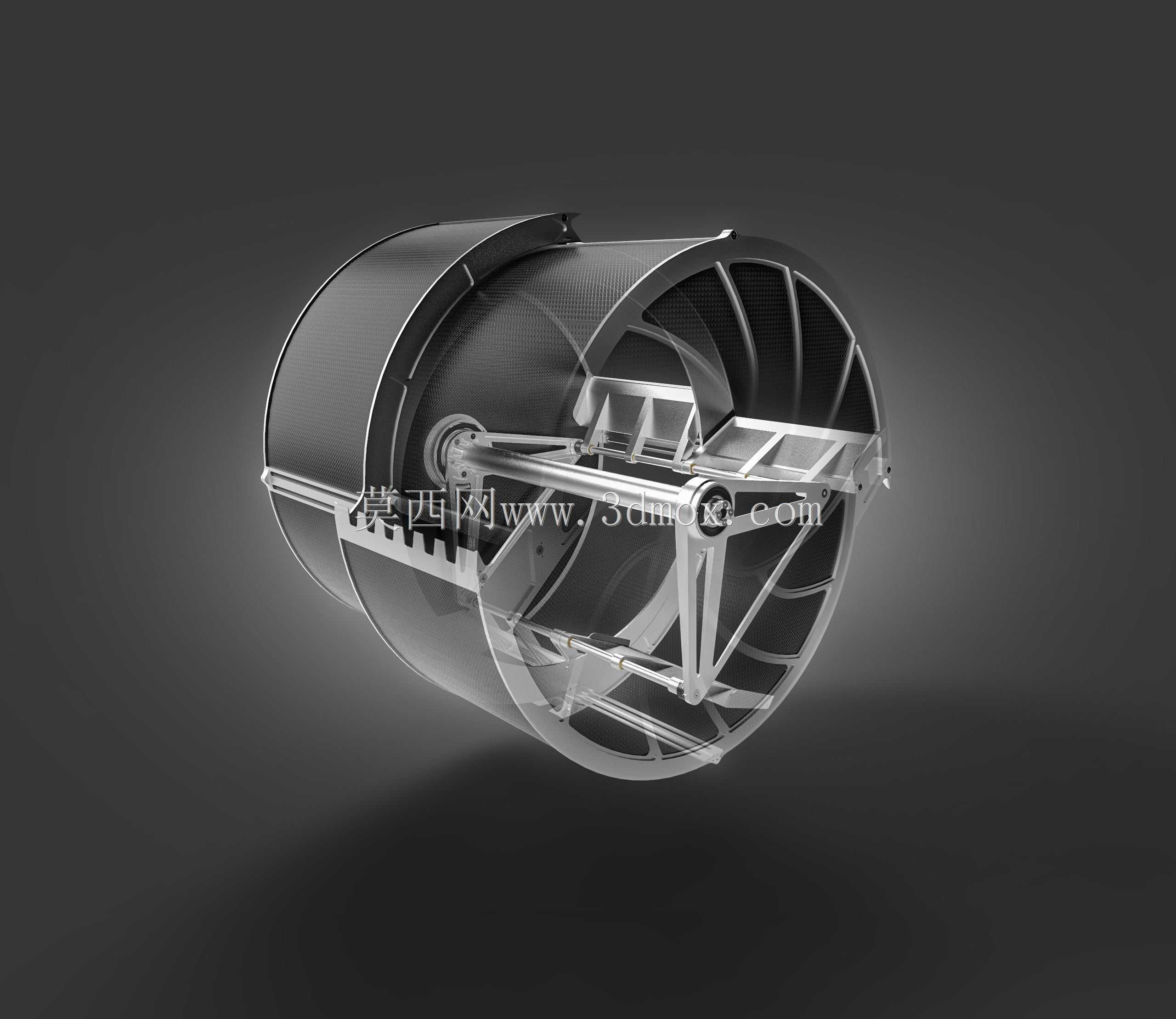

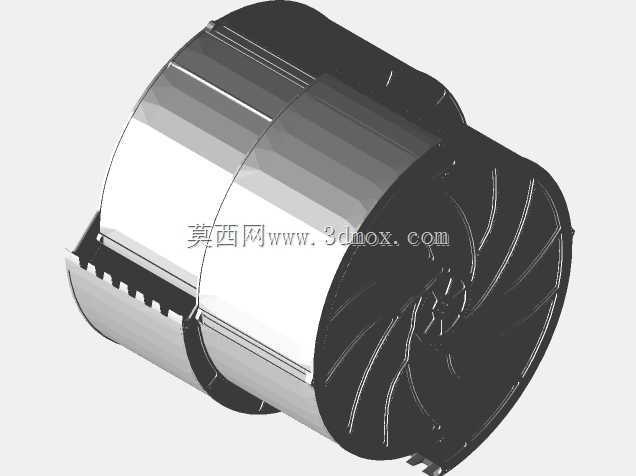

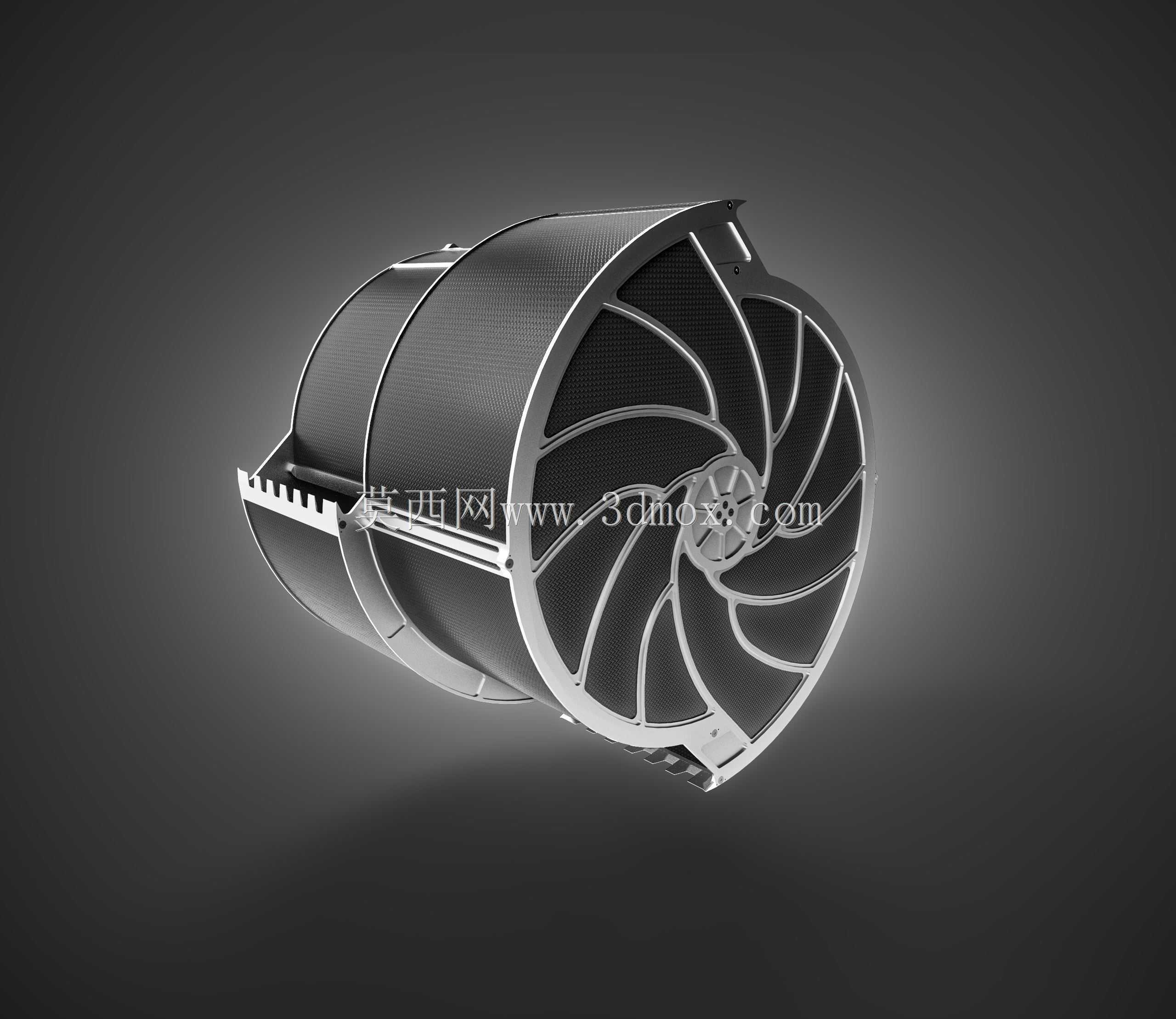

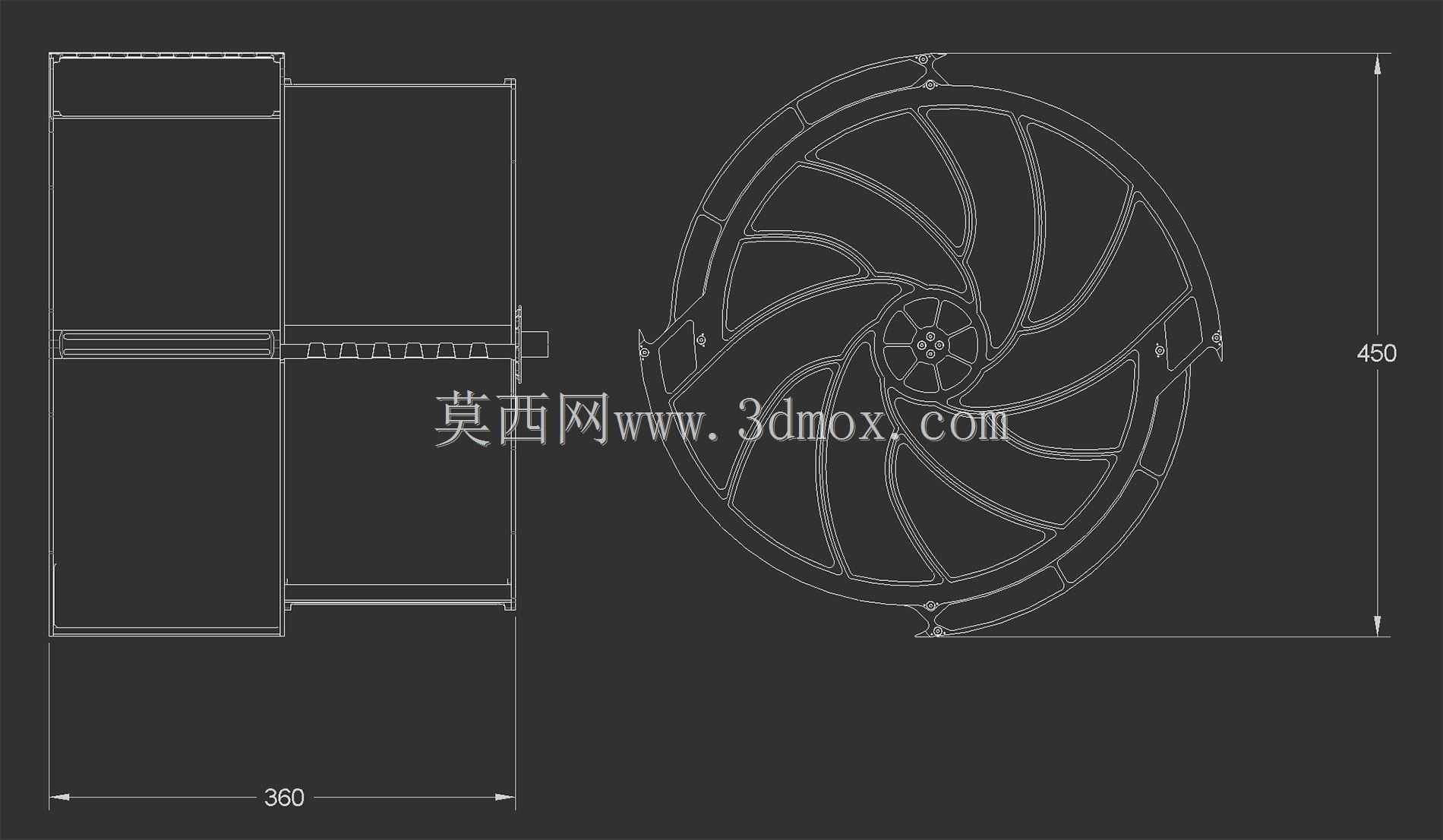

该结构面向地外表壤采样作业场景设计，适配行星表面无人采样作业的滚筒类采集输送设备，核心解决传统采样滚筒在转运过程中表土溢散、内部物料卡堵、卸料效率偏低的实际工程问题。从作业逻辑来看，采样阶段滚筒旋转切削剥离表层岩土，物料沿滚筒内壁导料结构进入容腔，此时翻板结构随滚筒转动角度自适应切换状态，在转运抬升阶段完全封闭滚筒开口，避免低重力环境下表土颗粒从筒口飘溢损失，同时翻板边缘的梳齿结构可在转动过程中梳理进入容腔的大粒径岩块，避免块料卡滞在滚筒内壁与导料筋之间造成转动卡阻。进入卸料工位后，翻板随滚筒转动至开口朝下的位置，在自身重力与物料推力作用下自动开启，配合滚筒内壁的螺旋导料筋快速排空容腔内的表土，相比传统无密封结构的采样滚筒，卸料阶段的物料残留率可降低六成以上，单筒卸料耗时控制在十秒级，匹配采样作业的快节奏循环要求。结构设计上采用双滚筒同轴布置方案，前后滚筒分别匹配不同的导料螺距与翻板开合角度，前滚筒侧重切削进料阶段的物料导流，翻板开合角度更大以适配大粒径岩块进入，单圈作业的表土容纳体积可达40.42升，后滚筒侧重转运阶段的密封保压，翻板与筒口的贴合间隙控制在毫米级，单圈作业表土容纳体积为40.04升，双滚筒协同作业时整体填充率可达七成，兼顾进料效率与转运密封性。安装边界上，滚筒整体采用薄壁筒形结构，外侧预留与驱动主轴连接的法兰安装位，法兰端面均布螺栓孔可直接对接采样机构的旋转输出端，翻板的铰接支座直接焊接在筒口加强筋上，无需额外增设安装支架，整体径向尺寸与传统同容积采样滚筒保持一致，可直接替换现有采样设备的原有滚筒结构，无需对设备的驱动臂、旋转动力单元做结构改动。翻板的铰接轴采用自润滑耐磨衬套，适配空间环境下无维护作业的长寿命要求，筒壁外侧的加强筋沿轴向布置，既提升滚筒切削作业时的结构刚性，也可作为翻板闭合时的限位支撑，避免大负载进料时翻板受物料挤压向外变形。
