手动折叠式康复代步轮椅三维设计

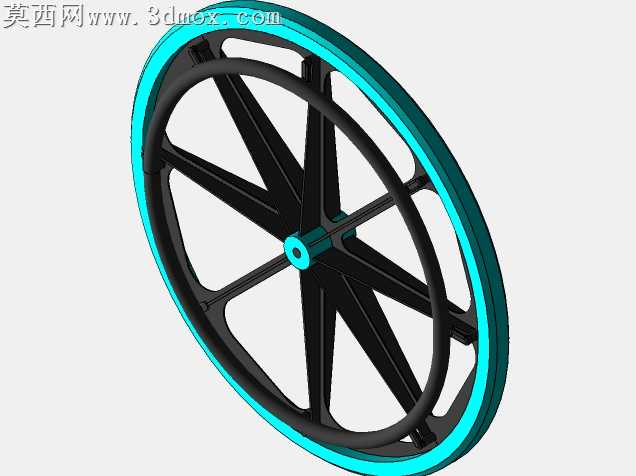

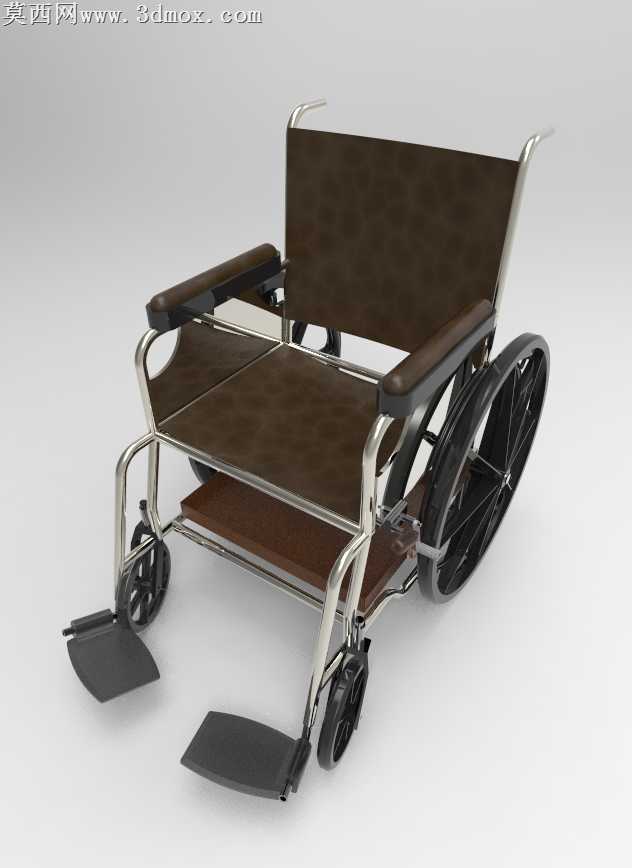

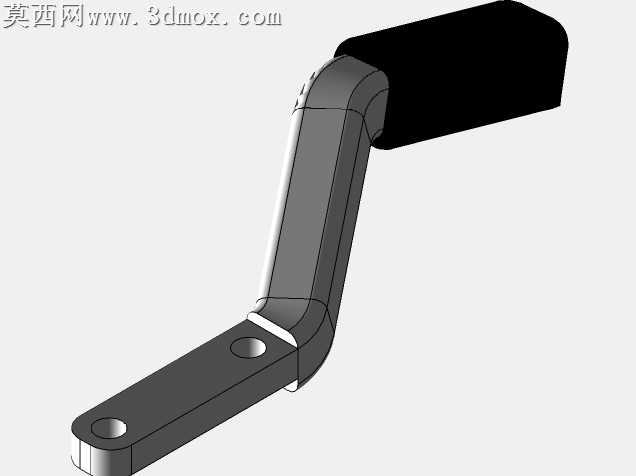

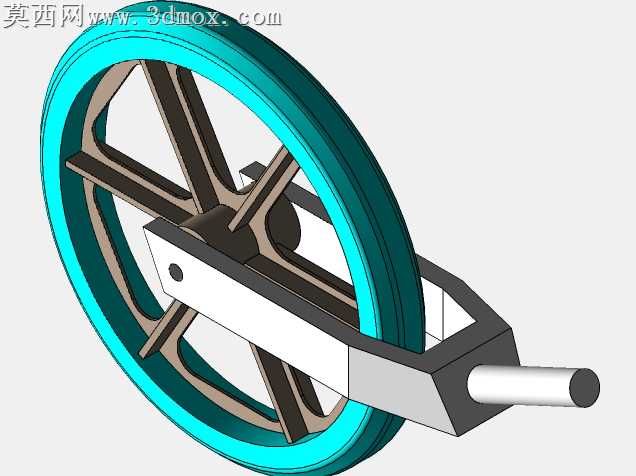

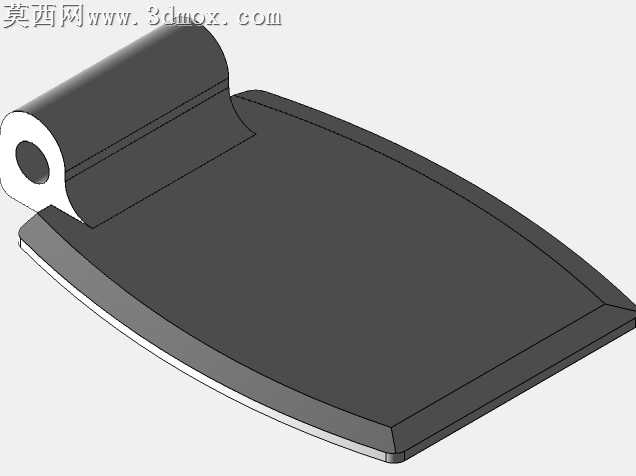

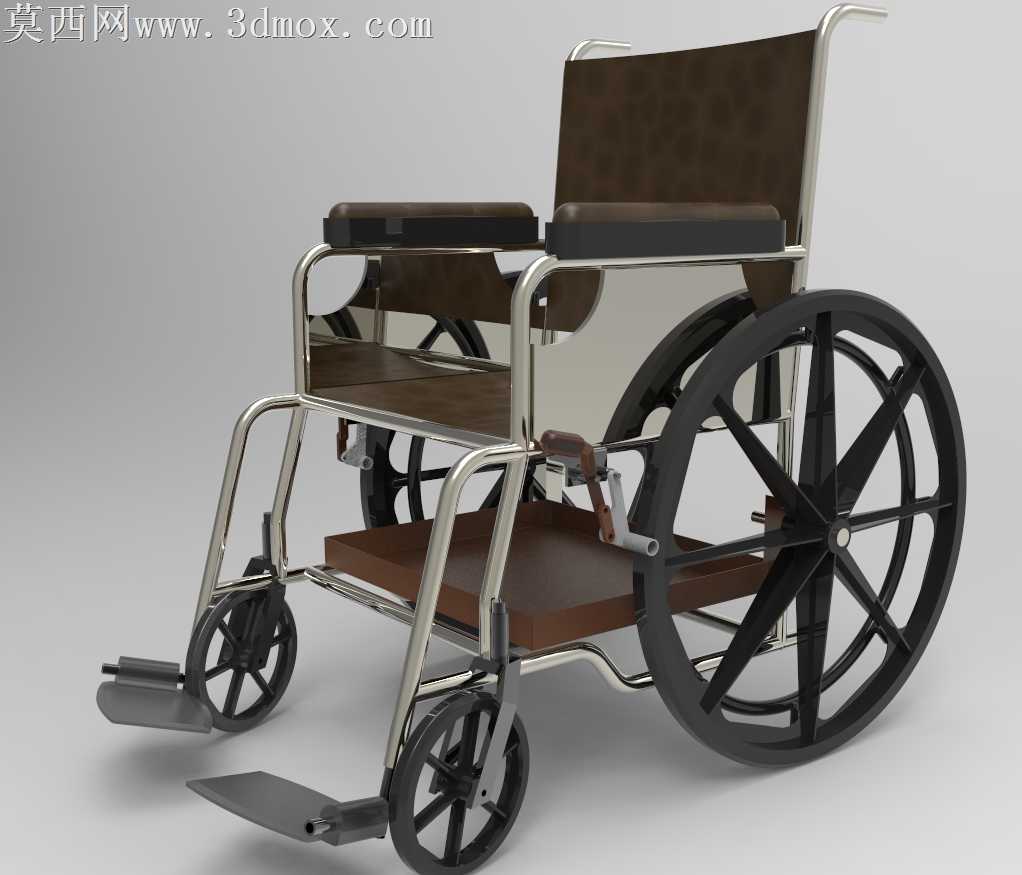

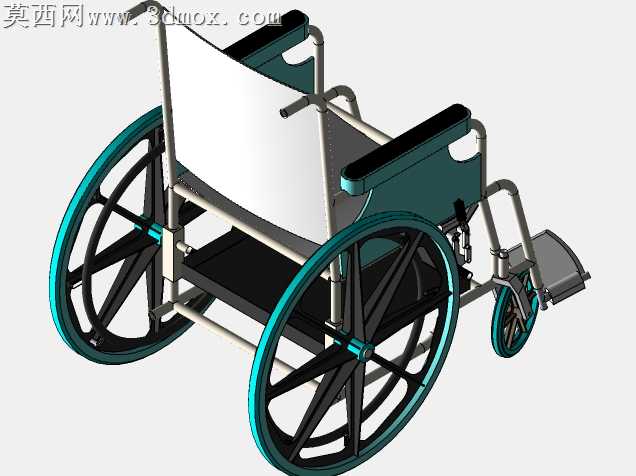

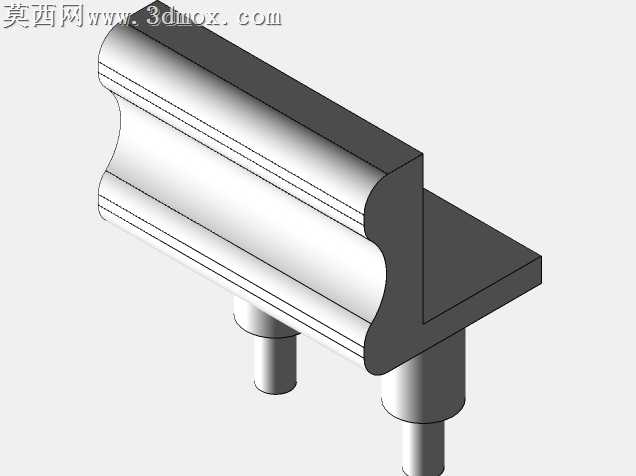

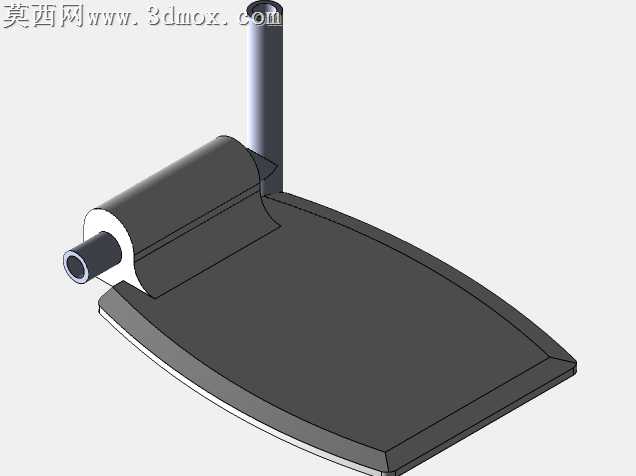

本作品为手动康复代步轮椅的三维设计成果，建模阶段依托SolidWorks2019完成全参数化结构搭建，首先从轮椅的核心承载框架入手，按照实际使用的人机工程尺寸，绘制金属管材的弯折路径草图，通过扫描、凸台拉伸等特征命令生成不锈钢材质的主支撑车架，精准还原车架的弯折弧度、管材衔接位置的焊接贴合结构，确保车架各部件的装配间隙符合实际生产公差要求。针对轮椅的乘坐接触部分，分别构建靠背、坐垫、扶手的独立实体模型，其中坐垫与靠背采用符合人体曲面的弧度设计，通过曲面放样命令生成贴合人体腰臀、背部曲线的支撑面，避免平直结构带来的乘坐压迫感；扶手部分设计为与车架弧度匹配的弧形结构，预留与车架的安装卡位，方便后期装配定位。行走轮组部分区分大尺寸驱动后轮与小尺寸转向前轮，后轮部分还原多辐条轮圈结构、实心橡胶轮胎的胎面纹理，以及手推圈的环形结构，前轮部分构建万向转向支架、小尺寸滚轮与轴承安装位，还原前轮的转向活动自由度；脚踏部分设计为可翻折的平板结构，通过旋转副特征与车架前部连接，还原脚踏的角度调节、翻折收纳的活动逻辑，同时在脚踏表面添加防滑纹理结构提升使用安全性。渲染阶段依托KeyShot6完成材质与场景搭建，金属车架部分赋予抛光不锈钢材质，调整反射粗糙度模拟真实金属的哑光反光质感，坐垫、靠背、扶手部分赋予深棕色皮革材质，添加细微的皮革纹理凹凸贴图与柔和的漫反射参数，还原皮革面料的亲肤质感；轮胎部分赋予黑色哑光橡胶材质，调整表面粗糙度模拟橡胶的磨砂触感，脚踏板赋予黑色硬质塑料材质，还原工程塑料的哑光质感。场景搭建采用浅灰色渐变背景，布置三点柔光光源，主光源从斜上方45度照射打出轮椅的主体轮廓，辅光源补全暗部细节避免阴影死黑，顶光源勾勒金属车架的高光边线，最终渲染出的效果清晰展现轮椅的整体结构比例、各部件的材质差异，整体设计兼顾结构实用性与外观质感，符合手动轮椅的实际使用功能需求，各活动部件的结构逻辑清晰，可用于产品结构展示、设计方案验证等场景。
