山地自行车轮组结构三维设计方案

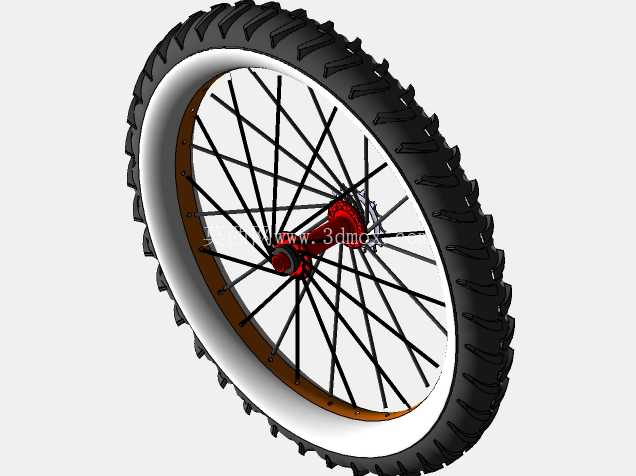

　　这套轮组结构的建模，最初是针对非铺装路面骑行场景的适配需求展开的，日常山地越野、林间穿越、城郊非硬化路面通勤都在其覆盖的使用场景内，作为自行车直接与地面接触的核心承载部件，轮组的性能直接决定了骑行过程中的抓地力表现、颠簸过滤能力以及传动效率。从结构拆分来看，整个轮组包含外胎、轮圈、辐条、花鼓四个核心组成部分，每个部分的参数设定都围绕实际使用中的受力特性做了对应匹配。外胎部分采用了大颗粒块状胎齿设计，胎齿的排布做了交错错位处理，相邻胎齿的间距预留了足够的排泥空间，在泥泞路面骑行时不会因为泥土卡塞胎纹导致抓地力失效，胎体的侧壁做了加厚处理，能够抵御林间骑行时树枝、碎石的穿刺剐蹭，降低野外骑行的爆胎概率。

　　轮圈部分采用了双层铝合金圈的截面结构，圈体的侧壁厚度做了差异化设计，与轮胎胎边配合的钩边位置做了局部加厚，避免充气压力过大或者剧烈冲击时出现胎边脱圈的问题，圈体的辐条安装孔位做了沉头处理，辐条螺母装入后不会突出圈体内壁，不会对内胎造成磨损。辐条采用了等径高强度钢丝结构，编法选择了交叉三搭的排布方式，这种编法相比径向直拉的结构，能够更好地承受越野过程中的侧向冲击力，在过弯、轮组受到侧向载荷时，辐条的应力分布更均匀，不会出现单根辐条应力集中导致的断裂问题，每根辐条的张紧力在建模时都做了模拟匹配，确保圈体的径向跳动和端面跳动都控制在合理范围内，避免骑行时出现轮组偏摆。

　　花鼓部分是整个轮组的传动核心，主体采用了轴壳、轴承、塔基、快拆拉杆的组合结构，轴壳的法兰盘做了加大设计，辐条与法兰盘的连接角度更合理，能够降低辐条在法兰孔位置的弯折应力，延长辐条的疲劳寿命，轴承位的公差配合按照过渡配合设定，既保证轴承安装后的同轴度，也方便后期维护时的轴承拆卸更换，塔基部分的棘爪结构做了等距三爪设计，啮合间隙控制在小角度范围内，踩踏时的虚位更小，传动响应更直接。

　　在安装边界的设定上，轮组的开档尺寸匹配主流山地车前叉的安装标准，花鼓轴心的直径兼容常规快拆结构，不需要额外更换配件就能直接适配多数市售山地车前叉，轮组的整体外径匹配对应规格的山地车车架前叉间隙，轮胎充气后的最大宽度不会与前叉叉腿、车架后下叉产生运动干涉，刹车安装位的预留尺寸也兼容常规碟刹系统的安装需求，不需要对圈体做额外加工就能完成刹车组件的装配。建模过程中对各个部件的装配关系做了完整的干涉检查，比如辐条交叉位置的间隙预留、花鼓转动时与辐条的安全距离、胎体最大形变量下与圈体的配合位置都做了模拟验证，确保结构在实际装配后不会出现运动卡滞、部件摩擦的问题。从实际使用的角度出发，这套轮组结构的设计平衡了强度与重量，既能够满足越野场景下的冲击载荷要求，也不会因为过重导致骑行时的拖脚感，各个部件的拆分结构也完全还原了真实轮组的装配逻辑，可直接用于结构教学、配件选型参考以及虚拟装配验证使用。
