低风阻流线型人力竞速原型载具结构

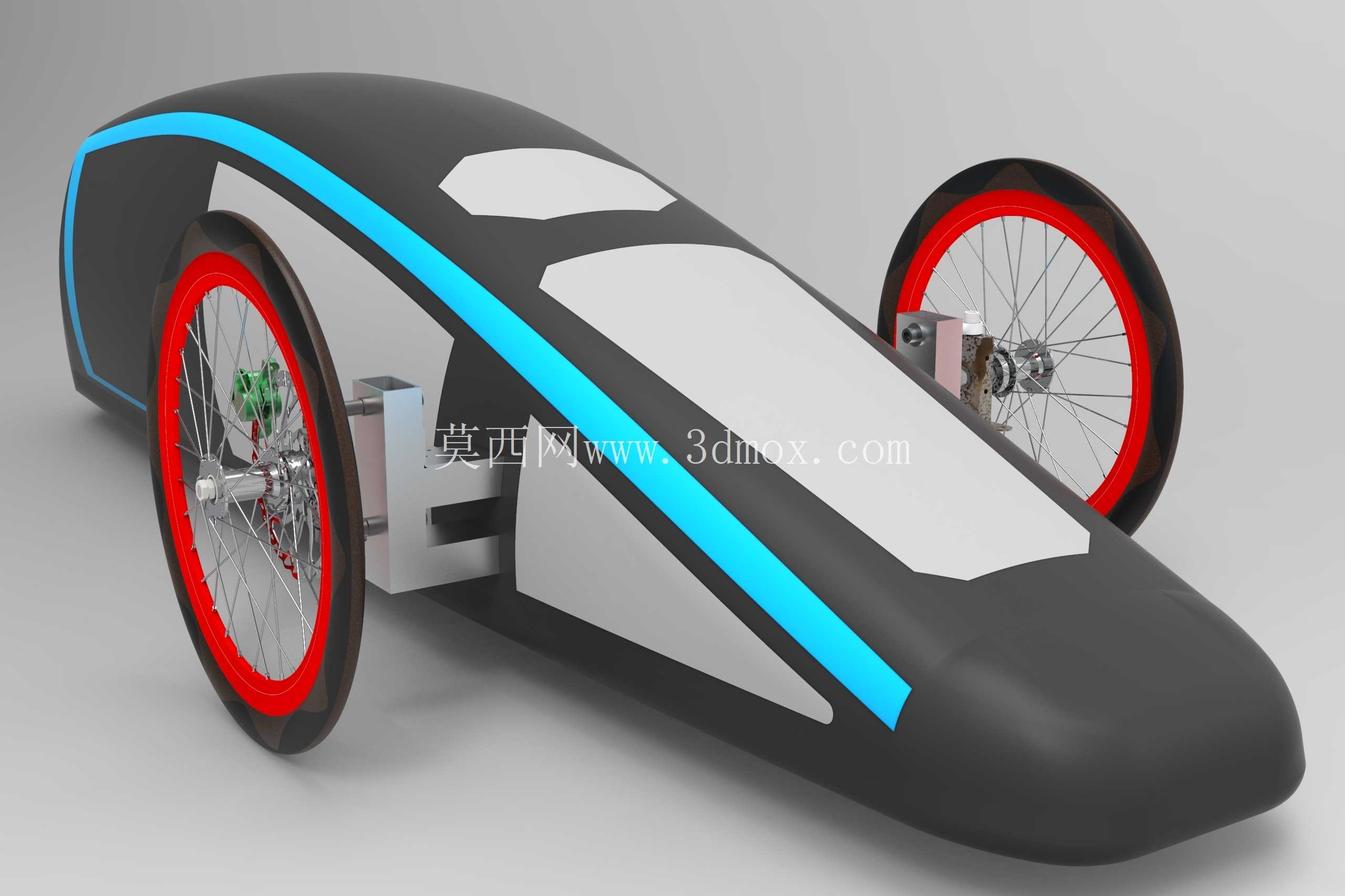

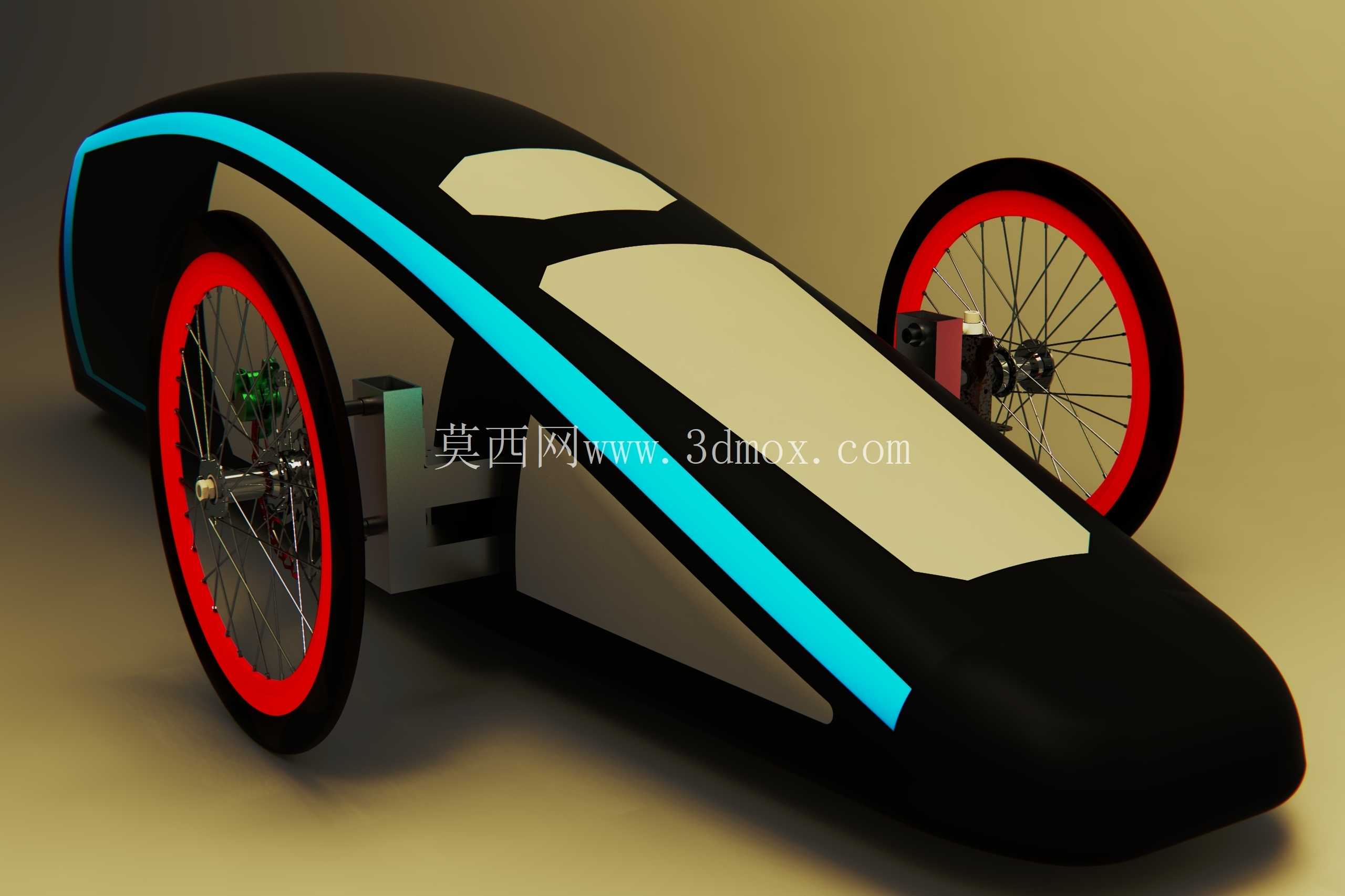

　　这款流线型人力竞速载具的结构设计，核心围绕封闭赛道人力竞速赛事的实际使用需求展开，区别于常规开放式自行车的结构逻辑，整车采用全包裹式的流线型外壳设计，将骑行者完全容纳于车体内部，最大化降低高速行进过程中的空气阻力，适配人力驱动竞速场景下的极限速度突破需求。从实际应用场景来看，这类载具主要用于封闭铺装路面的人力速度挑战赛、高校节能车竞技赛事以及低速新型代步载具的原型验证场景，外壳曲面经过多轮风阻优化，整体轮廓从车头到车尾形成连续顺滑的水滴形收敛曲线，车头位置做了小角度的收窄处理，避免正面迎风面积过大带来的风阻激增，侧面的蓝色标识条位置恰好对应车体侧面的气流引导棱线，能够在侧风环境下梳理流经车体表面的气流，减少紊流带来的行进阻力。轮组部分采用大直径辐条轮结构，轮圈外侧搭配醒目的红色装饰层，轮组安装位置突出于车体外壳两侧，这种布局一方面是为了规避外壳与轮组转动过程中的运动干涉，预留足够的转向活动空间，另一方面也能降低轮组转动时带动的乱流对外壳表面气流的干扰，轮组与车架的连接位置采用外露的金属支架结构，支架做了镂空减重处理，在保证连接强度的前提下尽可能降低非簧载质量，提升轮组行进过程中的循迹稳定性。

　　车体上表面设置了两块浅米色的嵌入式区域，靠前的区域为骑行者的观察视窗安装位，采用透明聚碳酸酯板材嵌入安装，保证骑行者在俯卧骑行姿态下拥有足够的前方视野，靠后的区域为车体检修口盖板，通过快拆结构与主体外壳连接，方便日常维护时对内部传动结构、转向机构进行调整，无需拆卸整个外壳。车体内部的空间布局完全贴合俯卧式骑行的人体姿态，骑行者上半身前倾俯卧，腿部向前伸展连接脚踏传动结构，整体重心被压低到距离地面不足30厘米的高度，配合较宽的前后轮距设计，能够在高速过弯时保证足够的侧向稳定性，避免侧翻风险。

　　从安装边界来看，整车长度控制在2.2米以内，宽度不超过0.7米，高度控制在0.6米左右，整体外廓尺寸远小于常规家用乘用车，能够适配常规的非机动车道通行空间，也能满足赛事组委会对参赛车辆的尺寸限制要求。外壳主体采用轻质复合材料制作，内部预埋碳纤维加强筋，在保证外壳曲面刚度、避免高速行进时外壳产生形变干扰气流的同时，将整车外壳重量控制在8千克以内，配合轻量化的铝合金车架结构，整车整备质量能够控制在20千克以内，大幅降低人力驱动时的负载。

　　传动结构部分采用常规自行车的链传动结构作为基础，针对俯卧骑行的姿态调整了牙盘与飞轮的相对位置，缩短了传动路径，减少传动过程中的动力损耗，转向机构采用拉杆式转向结构，将车把位置调整到骑行者胸前区域，配合小角度的转向比设定，保证高速行进时的转向精度，避免转向过于灵敏导致的行驶失控。在细节设计上，车体底部做了完全封闭的平整处理，避免地面反射的气流冲入车体底部形成抬升力，保证高速行驶时的下压力，让轮胎始终保持足够的抓地力，轮组与外壳衔接的位置预留了5毫米的均匀间隙，既不会因为间隙过小导致轮组转动时摩擦外壳，也不会因为间隙过大导致气流灌入车体内部增加风阻。这款原型结构的设计思路，本质是在人力驱动的功率上限约束下，通过空气动力学优化、轻量化设计、人机姿态适配三个维度的调整，最大化能量利用效率，既可以作为竞速赛事的参赛载体，也能为后续低速轻量化新能源代步车的外形设计提供结构参考，其曲面建模逻辑、轮组布局方式、人机空间预留的设计方法，也能为同类封闭式载具的三维结构设计提供可复用的参考依据。
