带辐条花鼓的山地自行车轮组结构

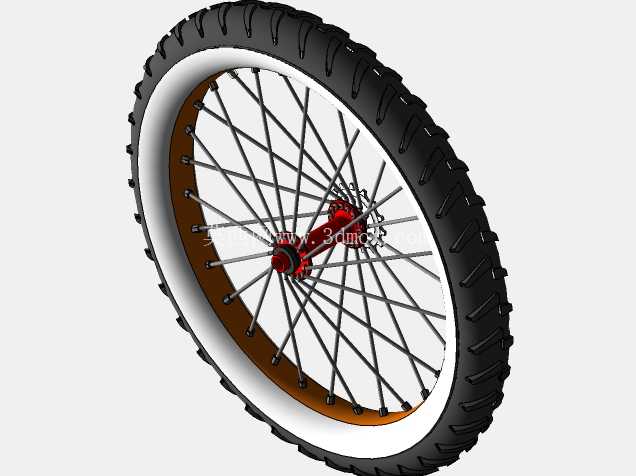

日常做非机动代步车、运动骑行装备的结构开发时，轮组作为直接接触地面的承载部件，其建模精度直接影响后续整车装配、运动仿真的结果可信度。这套轮组模型还原了常规山地越野自行车的前轮结构，从外到内覆盖了防滑外胎、轮辋、辐条、花鼓、碟刹安装座所有核心部件，没有做多余的简化处理，每一处连接结构都保留了实际装配的干涉校验空间。

先从接触地面的外胎部分说起，胎面做了连续的块状防滑齿设计，齿块高度、排布间距完全参考入门级越野山地车的外胎参数，这种齿形在压实土路、碎石路面能提供足够的侧向抓地力，同时不会在平整铺装路面产生过大的滚动阻力；胎体与轮辋的配合位置做了标准的卡合唇边结构，建模时预留了0.3mm的装配过盈量，和实际生产中轮胎压装的公差要求一致，不会出现仿真装配时胎体松脱的问题。轮辋部分采用了双层铝合金圈的截面结构，外侧的胎圈座做了1.5mm的凸起限位，防止轮胎充气后发生滑转偏移，内侧的辐条孔位均匀排布，每个孔位都做了沉头处理，避免辐条条帽安装后突出轮辋内壁，扎穿内胎。

辐条采用了等径钢丝的交叉编法，总共36根辐条从花鼓法兰盘处呈放射状延伸至轮辋，每根辐条的张紧角度、条帽的旋合长度都做了还原，这种编法在承受径向冲击时能将载荷均匀分散到整个轮圈，不会出现局部应力集中导致的轮辋变形。花鼓部分是整个轮组的核心承载结构，中心轴孔做了标准的快拆杆通过空间，两端的轴承安装位预留了轴承压装的公差带，一侧延伸出的碟刹安装座做了6个螺栓固定孔，孔位的分度圆直径、螺纹深度完全符合通用山地车碟刹的安装标准，不需要二次修改就能直接适配市面常见的160mm、180mm规格碟刹盘片。

从安装边界来看，这套轮组的外径适配26寸山地车车架，花鼓开档尺寸为100mm，是标准的前轮安装规格，装配时只需要将花鼓轴心对准前叉腿的安装槽，锁紧快拆机构即可完成固定，不需要额外调整其他部件的位置。建模时特意将轮组的转动轴心与整车坐标系的X轴做了对齐，导入整车装配体后可以直接添加转动约束，快速完成整车的运动学仿真，不需要重新调整坐标基准。

在实际的产品开发场景中，这类高精度轮组模型可以直接用于整车的干涉检查，验证前叉、挡泥板、碟刹卡钳与轮组的间隙是否符合设计要求，也可以导入有限元分析软件，模拟不同载荷、不同路面冲击下轮组的应力分布，优化辐条排布、轮辋壁厚的参数，减少实物样机的测试迭代次数。很多新手建模时容易忽略辐条与花鼓法兰的连接角度、胎唇与轮辋的配合细节，做出来的模型要么装配时出现干涉，要么仿真结果和实际工况偏差过大，这套模型在细节处的处理完全贴合实际生产的装配要求，不管是用于教学演示、结构设计参考还是整车装配仿真，都能直接复用，不需要做大量的修补工作。另外，外胎的花纹部分做了实体化处理，不是简单的贴图，做渲染或者3D打印验证时也能完整还原胎面的防滑结构，不需要重新绘制胎纹特征。
