管壳式标准结构换热设备三维设计

这款管壳式换热结构的设计，最初是面向教学场景下的换热原理演示与基础结构认知搭建的，同时也能适配小型化工试验台、暖通辅助换热回路这类对换热负荷要求不高的工况。从实际落地的使用场景来看，这类固定管板式的结构，最适合处理两种介质温差不大、壳程介质清洁不易结垢的工况，比如小型冷却水循环系统里的热量置换、实验室溶剂回收环节的冷凝换热，或是暖通系统里的水-水换热支路，不需要频繁拆解清理管间杂质的场景都能适配。

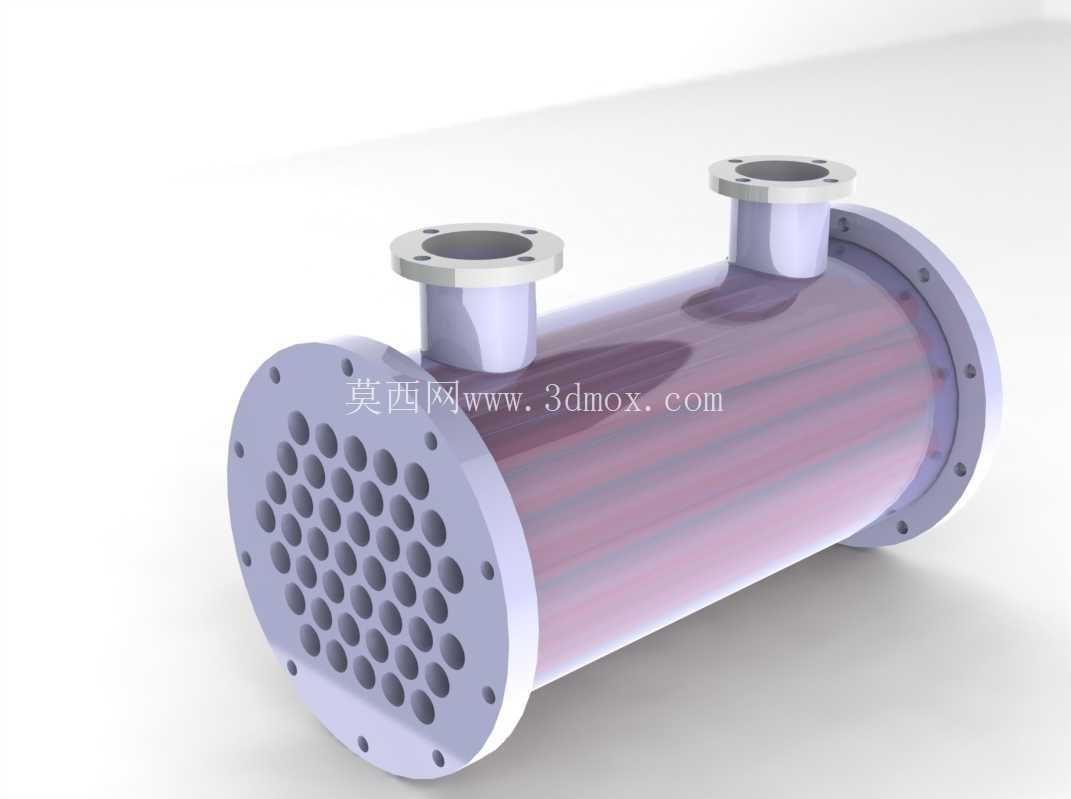

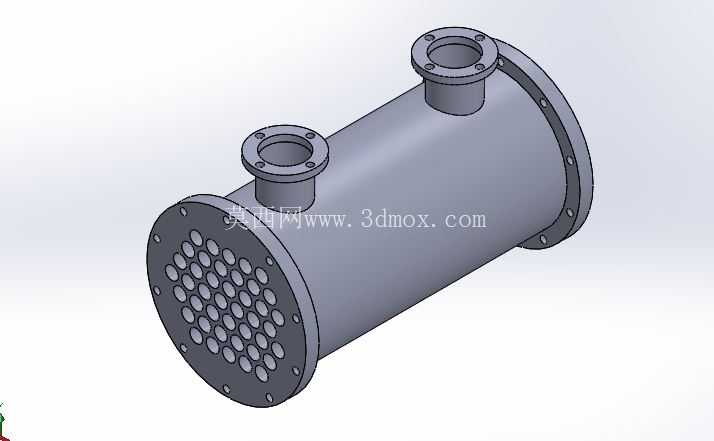

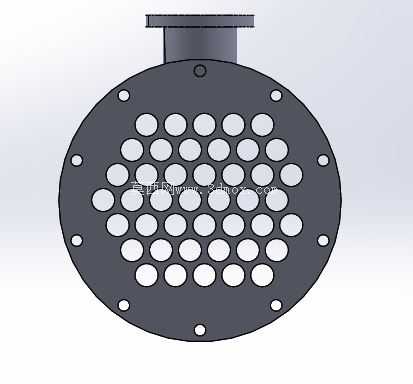

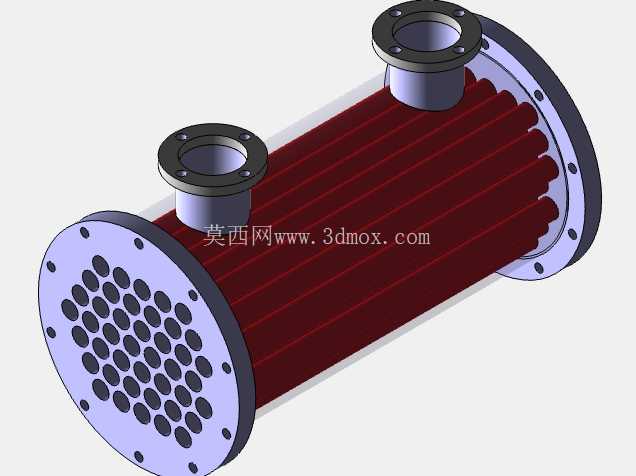

从功能特性来看，该结构采用固定管板的经典布局，两端管板与壳体焊接固定，管程走需要被冷却或加热的介质，壳程走换热媒介，两种介质通过管壁完成热量传递，顶部设置的两个法兰接口分别对应壳程介质的进出口，端盖侧的管箱区域则对应管程介质的进出通路，管板上密集排布的换热管采用正三角形排布方式，在有限的壳体直径内最大化布置换热面积，同时保证管间有足够的流通间隙让壳程介质顺利通过，避免出现流动死区影响换热效率。端盖法兰采用周向均布螺栓连接的方式，既保证密封性能，也能在需要的时候拆开端盖清理管程内壁的结垢，日常维护不需要整体拆解设备。

设计过程中首先确定的是核心参数边界，壳体采用等径直筒结构，整体长度与直径的比例控制在4:1左右，这个比例既能保证换热管内的介质有足够的停留时间完成热量交换，也不会因为筒体过长导致换热管出现挠度变形，影响两端与管板的连接密封性。两个壳程接口的法兰尺寸统一，采用标准PN10压力等级的平焊法兰，接口位置分别靠近两端管板处，让壳程介质在筒体内的流动路径尽可能覆盖全部换热管区域，避免出现短路流。管板上的换热管与管板连接采用强度胀接的方式，适配教学场景和低压工况的使用需求，加工难度低，密封可靠性足够，不需要复杂的焊接工艺就能完成组装。

安装边界方面，设备整体采用卧式安装布局，壳体本身可以通过配套的鞍式支座固定在安装基础上，安装时需要保证筒体的水平度偏差不超过千分之一，避免壳程介质出现偏流影响换热效果。所有外接法兰的螺栓孔均采用跨中布置，和外接管道连接时不需要调整角度就能完成对位，两端管箱的法兰密封面采用突面结构，配套非金属垫片就能满足低压工况的密封要求，不需要使用造价更高的金属缠绕垫片。设计时特意将所有转角处做了R3的圆角过渡，避免应力集中，同时也符合教学模型的安全要求，没有尖锐的棱角容易划伤操作人员。

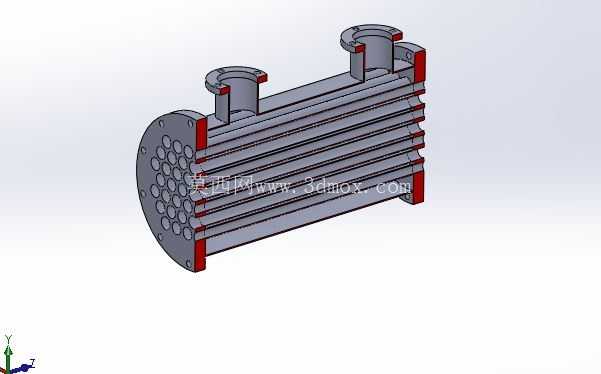

从结构细节来看，换热管伸出管板的长度控制在3mm左右，既保证胀接的连接强度，也不会因为伸出过长导致管端出现涡流区，增加介质流动阻力。壳程筒体的壁厚按照0.6MPa的设计压力选取，预留足够的腐蚀裕量，即使是用普通碳钢材料加工，也能满足常规水介质工况下的使用寿命要求。顶部的两个接口法兰的端面与筒体轴线垂直，安装外接管道时不会出现附加弯矩，避免长期受力导致焊缝开裂。整个结构没有复杂的异形曲面，所有零部件都采用常规机械加工就能完成制作，不需要特殊的加工设备，不管是用于教学演示的3D打印制作，还是用于实际小工况的金属加工落地，都有很强的可实现性。
