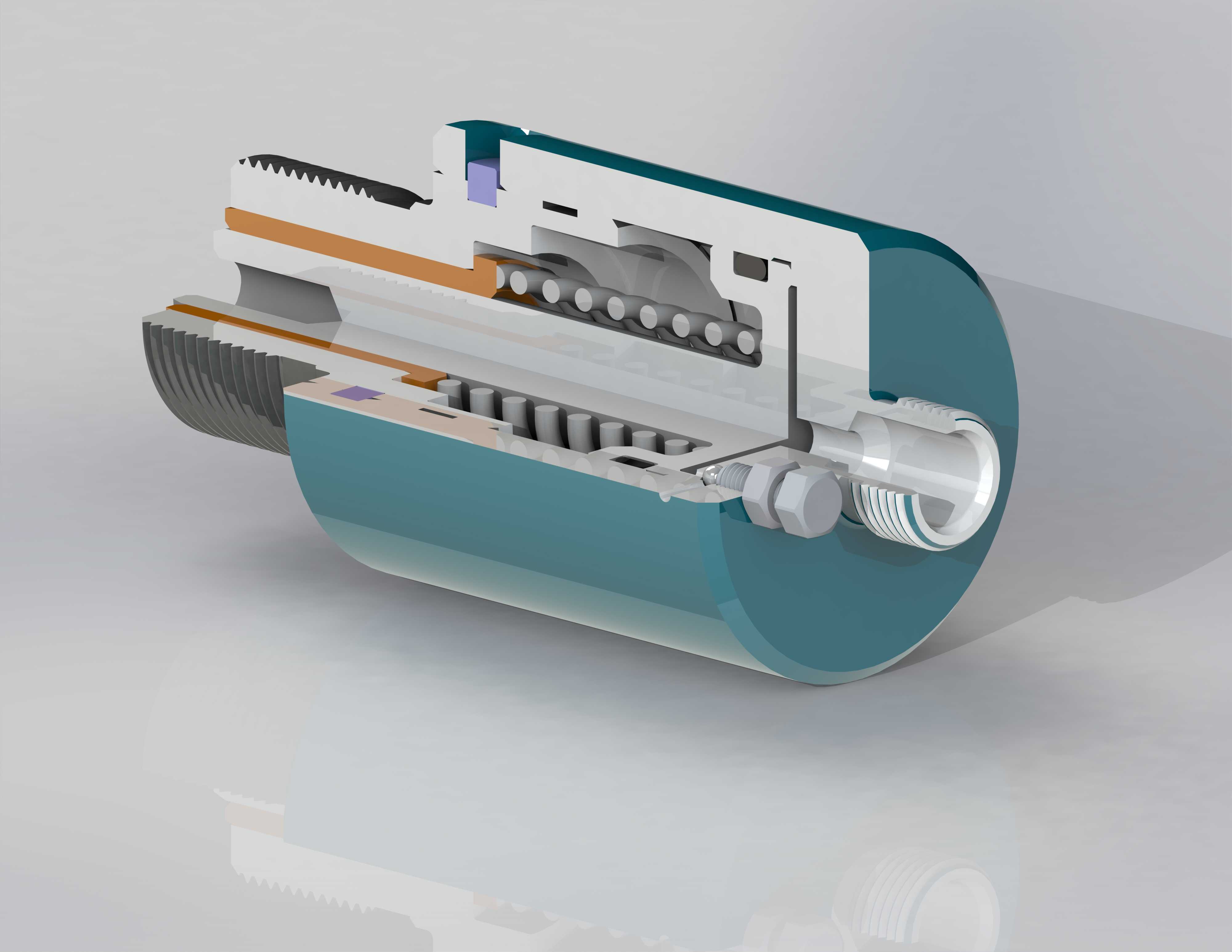

单作用弹簧复位液压缸剖面结构

　　这款单作用液压缸的剖面结构，完整呈现了这类液压执行元件的内部装配逻辑，在小型工装夹具、轻工自动化生产线、小型工程机械的辅助动作回路中应用十分广泛。不同于双作用液压缸依靠液压油实现双向驱动的结构，这款缸的回程动作完全依靠内置的复位弹簧完成，仅需在无杆腔通入压力油即可实现活塞杆伸出，压力卸除后弹簧自动推动活塞杆复位，整套回路仅需配置一条供油管路，阀组配置也仅需两位两通换向阀即可满足动作需求，能大幅简化小型液压系统的管路布局与阀件成本，非常适合行程固定、负载方向单一的作业场景。

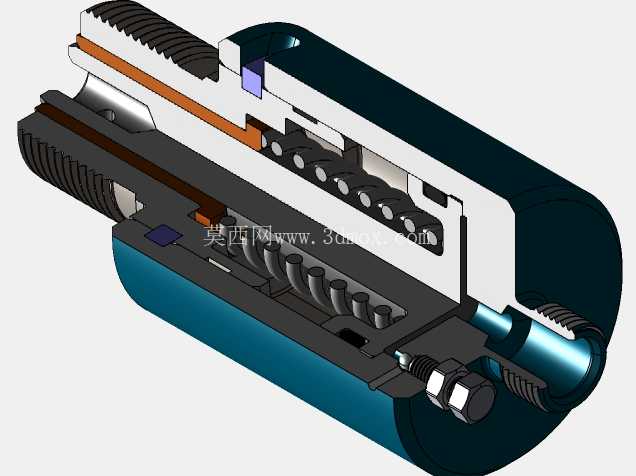

　　从剖面结构可以看到，缸体内部的活塞与缸筒内壁之间设置了多道密封结构，包含导向环、唇形密封圈与防尘圈，导向环采用填充聚四氟乙烯材质，既能承受活塞往复运动时的径向载荷，避免活塞与缸筒内壁直接接触造成的磨粒磨损，又能降低往复运动的摩擦阻力；唇形密封圈的唇边方向朝向无杆腔一侧，通入压力油时唇边在油压作用下紧贴缸筒内壁，压力越高密封贴合度越好，能有效避免高压油的内泄漏；活塞杆伸出端的防尘圈采用聚氨酯材质，唇边紧贴活塞杆表面，能在活塞杆回缩时刮除表面附着的灰尘、铁屑等杂质，避免杂质进入缸体内部划伤密封件与缸筒内壁，延长元件的使用寿命。

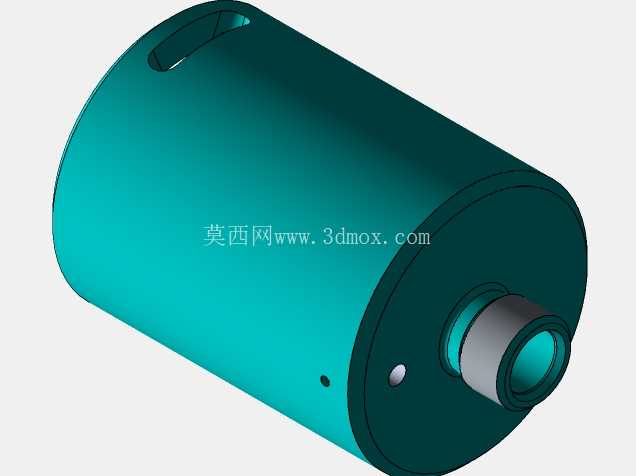

　　内置的复位弹簧采用圆柱螺旋压缩弹簧结构，布置在活塞与缸体前端盖之间的腔体内，弹簧的刚度经过匹配计算，既能克服活塞杆、活塞的自身摩擦阻力完成回程动作，又不会因为弹簧刚度过大造成伸出动作时的油压损失，弹簧两端均设置了平整的弹簧座，避免弹簧往复压缩过程中出现偏磨、卡滞的问题。缸体的一端设置了外螺纹连接结构，用于将缸体固定在设备的安装基座上，活塞杆的伸出端设置了内螺纹孔，用于连接执行负载，安装时需要保证缸体轴线与负载运动方向的同轴度，同轴度偏差过大不仅会增大活塞杆往复运动的摩擦阻力，还会造成密封件偏磨，导致油液泄漏、元件寿命缩短。

　　从结构设计来看，这款缸的缸筒与后端盖采用一体化加工结构，减少了一处端盖密封的泄漏点，也简化了装配工序，前端盖与缸筒采用螺纹连接+密封圈的结构，方便后期拆解更换密封件、清理缸体内部的杂质。活塞与活塞杆采用分体式装配结构，通过锁紧螺母实现轴向固定，活塞上的密封槽尺寸公差经过严格控制，既能保证密封圈安装后有足够的压缩量实现密封，又不会因为压缩量过大造成密封圈过早老化失效。在实际选型应用中，这类单作用液压缸的行程普遍较短，通常在100毫米以内，额定工作压力多在16MPa以下，适合作为夹紧、定位、顶料等辅助动作的执行元件，相比双作用缸，它的结构更紧凑，轴向安装尺寸更小，在安装空间受限的场景下有明显的应用优势。建模过程中需要重点关注各密封槽的尺寸精度、活塞与缸筒的配合间隙、弹簧的安装空间与压缩行程匹配，这些细节直接决定了加工装配后元件的实际使用性能，若配合间隙过大，会导致内泄漏增大、输出力不足，间隙过小则会增大加工难度，甚至出现活塞卡滞无法动作的问题；弹簧的压缩行程需要大于液压缸的额定行程，避免活塞伸出到最大行程时弹簧被压并，造成弹簧永久变形失效。
