FRC赛事倾斜式充电对接机械装置

　　这套机械装置面向青少年机器人竞技赛事的充电对接任务场景设计，核心用途是在赛事场地内完成指定对接端口的精准衔接，实现赛事规则要求的充电对接动作，适配赛事场地内预设的对接工位尺寸与位置公差。从结构布局来看，装置底部采用框架式焊接底盘，底盘上铺设带定位孔的安装平板，所有上层功能组件均通过螺栓与平板连接，方便赛事现场快速拆装调整，底盘边缘预留了行走轮组的安装位，可适配不同规格的赛事行走驱动模块，底盘整体的长宽尺寸控制在赛事规则限定的起始区边界内，满足赛前检录的尺寸要求，不会出现超规无法参赛的问题。

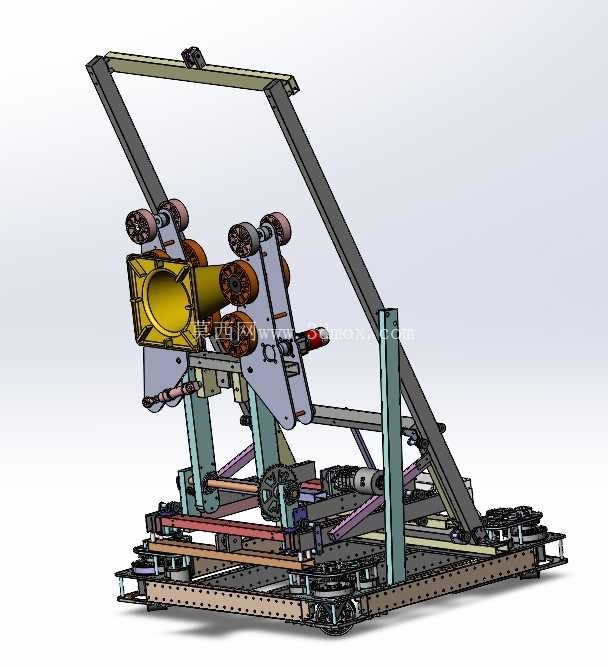

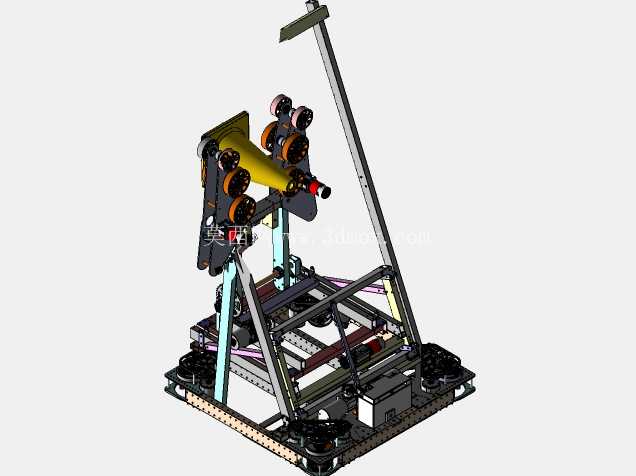

　　上层的倾斜承载框架采用矩形钢管焊接成型，框架两侧设置多组导向滚轮组，滚轮采用包胶材质，既可以在对接过程中顺着对接端口的导向面滑入，也能避免刚性接触刮伤对接部件，滚轮的安装座设计成长条腰型孔结构，可根据对接端口的实际位置调整滚轮的伸出量，补偿加工与装配带来的位置误差。框架前端的黄色对接罩采用曲面导流设计，罩体内部预留了电气接插件的安装空间，接插件安装板同样采用腰型孔固定，可在三维方向微调接插件的位置，保证对接时接插件的同轴度误差控制在允许范围内，避免插针弯折或接触不良的问题。

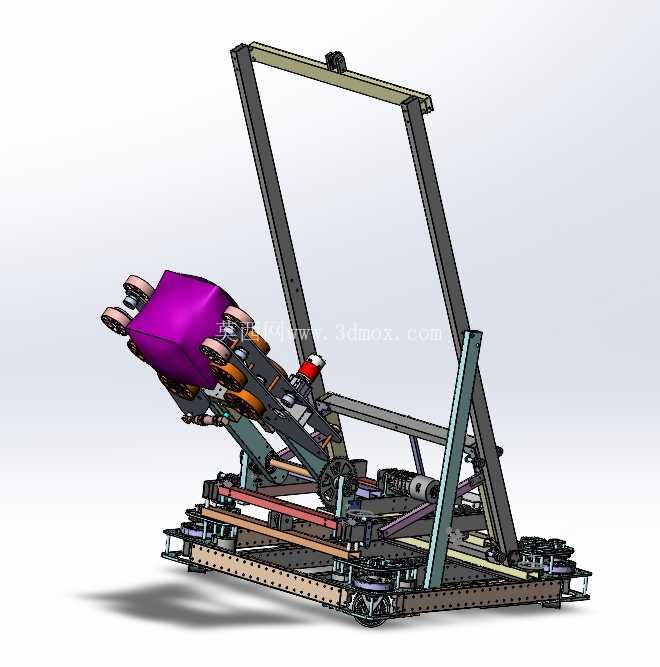

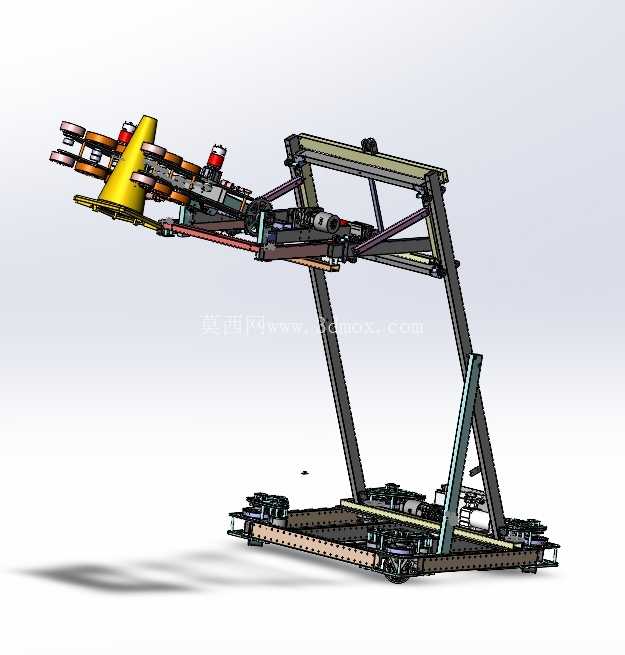

　　倾斜框架的俯仰调节采用连杆传动结构，搭配直线驱动元件实现框架角度的平稳调整，连杆的铰接点位置经过反复迭代计算，保证驱动元件在整个行程内的受力均匀，不会出现死点或者驱动力矩突变的情况，铰接位置全部采用带密封圈的深沟球轴承，既能承受径向与轴向的复合载荷，也能适应赛事场地多粉尘的使用环境，减少日常维护的工作量。底盘上还布置了多组传动组件，包括同步带传动与齿轮传动模块，分别负责驱动滚轮组的辅助转动与框架的锁止动作，所有传动部件的外侧都设置了可拆卸的防护盖板，防止赛事过程中场地内的杂物卷入传动机构造成卡滞，同时也避免运动部件剐蹭参赛人员。

　　设计过程中优先考虑了赛事场景下的快速维修需求，所有易损件比如滚轮、轴承、接插件都采用标准件，无需定制加工，赛事现场出现损坏可快速更换，不需要携带复杂的专用维修工具。整套装置的重心经过配平计算，当倾斜框架抬升到最高对接位置时，整体重心依然落在底盘的支撑轮廓范围内，不会出现倾翻的风险，底盘底部预留了配重块的安装槽，可根据实际搭载的电气元件重量调整配重位置，进一步优化整机的稳定性。框架上还预留了多组传感器安装位，可安装光电传感器、距离传感器来检测对接端口的位置，实现自动对接的逻辑控制，传感器的安装支架同样采用可调式结构，可根据不同的检测需求调整传感器的朝向与检测距离。从安装边界来看，整套装置完全适配赛事通用的底盘安装孔位，不需要对原有行走底盘做额外的打孔改造，所有外接的气路、电路管线都通过拖链收纳，管线弯曲半径符合相关标准，不会在机构运动过程中出现管线拉扯、磨损断裂的问题。
