马鲁蒂铃木汽车轮毂注塑模具结构设计

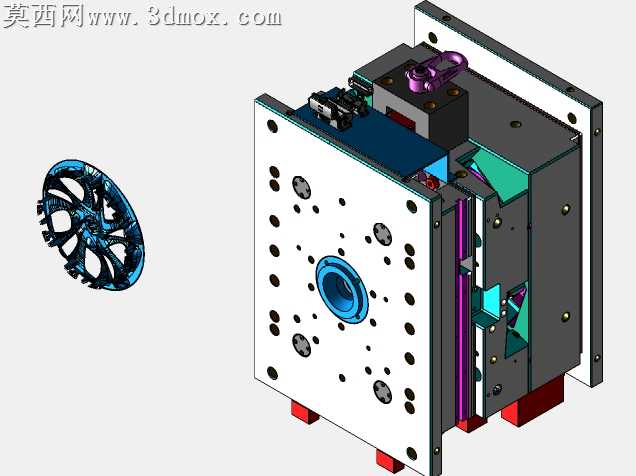

本作品为马鲁蒂铃木车型配套的汽车轮毂注塑模具三维设计，整体建模过程严格遵循注塑模具设计规范，从产品结构分析入手，先完成轮毂塑件的特征提取与收缩率补偿设置，针对轮毂辐条的复杂镂空曲面、轮辋的环形薄壁结构做了针对性的分型面设计，确保分型线贴合产品外观边界，避免产生影响外观质量的飞边缺陷。模型完整还原了模具的整体装配结构，包含定模固定板、定模板、动模板、动模垫板、模脚、动模固定板等标准模架组件，同时针对轮毂的中心定位孔、辐条镂空区域设计了组合式型芯结构，采用镶件拆分的方式降低复杂曲面的加工难度，也便于后续生产过程中的磨损件更换。浇注系统采用中心直浇口搭配环形分流道的设计，保证熔融塑料能够均匀填充轮辋的环形型腔，减少填充过程中的熔接痕、缺料等成型缺陷；冷却系统围绕型芯、型腔做了随形水路布局，在辐条对应的厚壁区域加密水路排布，保障模具整体冷却均匀，缩短成型周期，减少塑件翘曲变形风险。模型中还完整呈现了模具的导向定位结构，导柱导套采用高精度配合设计，保证动定模合模过程中的同轴度，避免出现错模问题；顶出系统采用顶杆+推板组合顶出方式，针对轮毂轮缘的环形结构设置均匀分布的顶杆点位，保证顶出过程受力均匀，避免顶出痕迹影响塑件外观，同时防止塑件顶出变形。整体建模过程中对各零部件做了真实的材质赋予，模架部分采用标准模具钢材质表现金属哑光质感，冷却水路、顶杆等功能部件做了差异化的色彩区分，开合模方向的运动部件做了结构干涉检查，确保各机构运动过程无卡滞、无碰撞，完整还原了该类汽车外饰件注塑模具的典型结构特征，可为同类型轮毂产品的模具设计提供清晰的结构参考。
