汽车进气管成型注塑模具结构设计

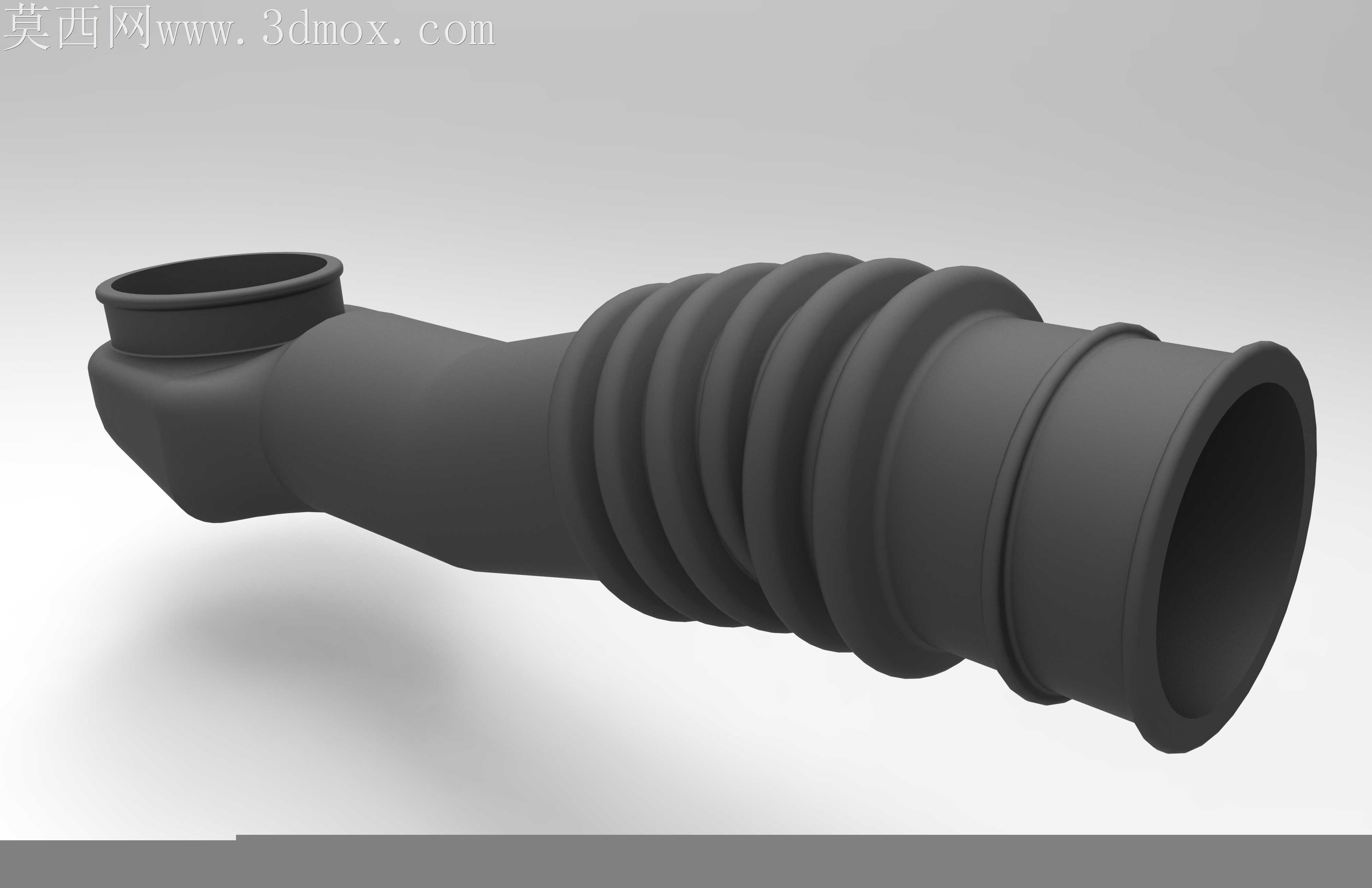

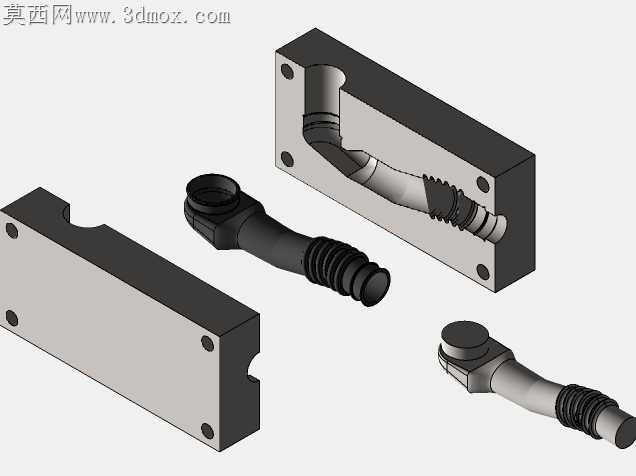

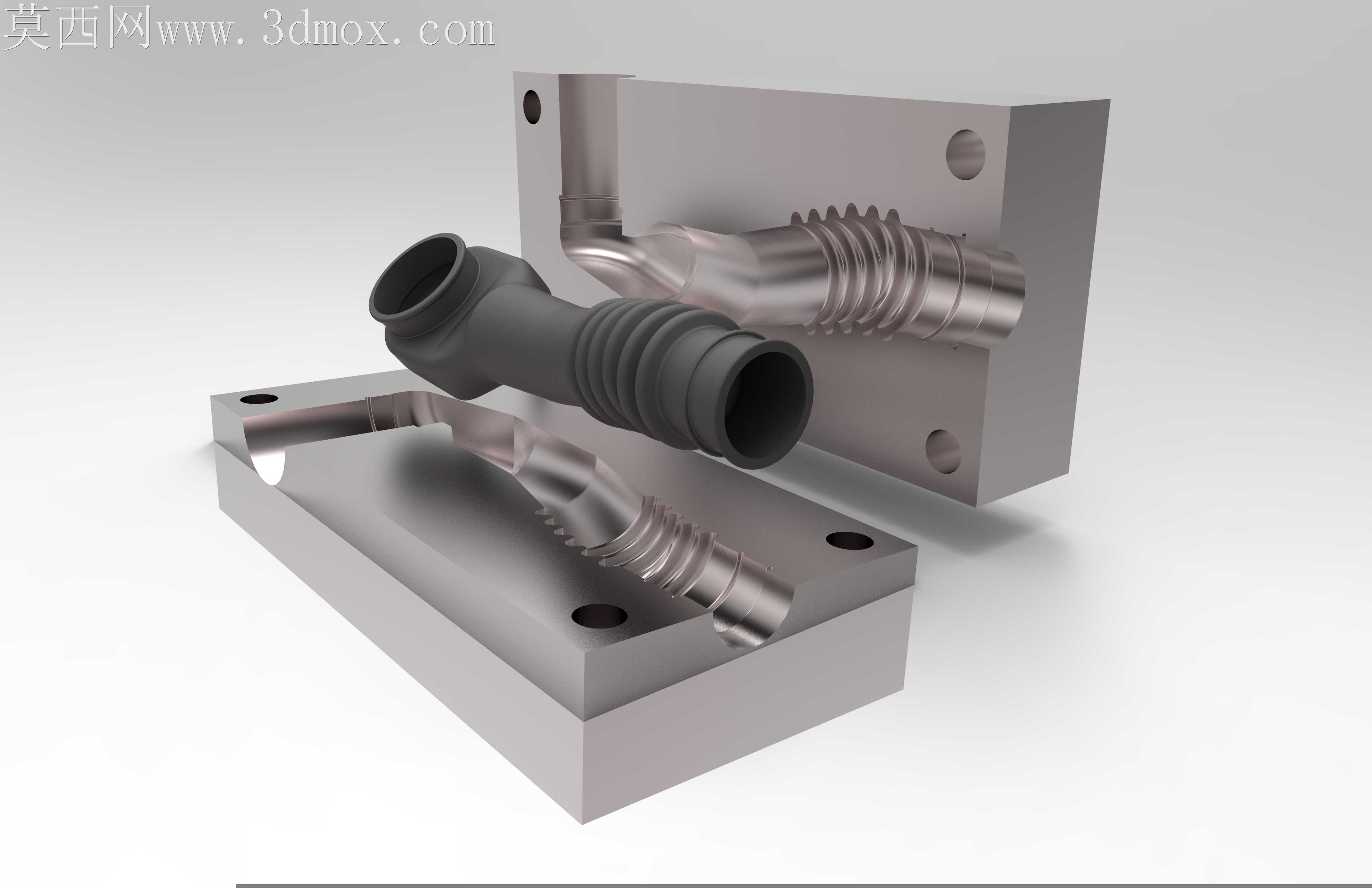

这套模具主要应用于汽车动力系统进气部件的批量注塑生产环节，针对汽车进气管这类带复杂弯弧、波纹伸缩段的异形橡胶增强塑料部件设计，是汽车零部件生产环节中保障进气管成型精度、批量生产一致性的核心工艺装备。在实际生产场景中，这类模具安装在对应吨位的卧式注塑机上，完成熔融塑化的改性进气软管原料注入模腔后，经保压、冷却、开模顶出工序，就能得到尺寸符合装配要求的进气管成品，直接供给整车厂动力总成装配线使用，替代传统的分段拼接弯管工艺，大幅降低进气管的气道风阻，提升发动机进气效率。从功能特性来看，这套模具采用上下对开的模架结构，上下模分别加工出对应进气管外壁、内壁的成型型腔，针对进气管两端的波纹伸缩段，模腔对应位置做了高精度的环槽纹理加工，保证成型后的软管段具备足够的伸缩形变能力，能够适配整车装配时的安装位置公差，同时抵消车辆运行过程中发动机抖动带来的管路拉扯应力，避免管路连接处出现漏气、脱落的故障。模具的分型面沿着进气管的最大轮廓线设置，最大程度减少开模时的产品脱模阻力，上下模架的四个角位设置了精准的导柱导套结构，合模时能够保证上下模腔的同轴度误差控制在0.02mm以内，避免成型后的进气管出现壁厚不均、错边飞边的问题。在设计思路上，这套模具充分考虑了异形弯管的脱模难点，针对进气管的大弧度弯段结构，模腔的流道设置在模具侧边的安装法兰位置，进胶口采用侧浇口设计，注塑完成后浇口残留位置正好对应进气管的金属接头安装位，后续装配接头时可以直接覆盖浇口痕迹，不需要额外的剪浇口、打磨工序，提升生产效率。模架上预留的四个安装沉孔，完全匹配对应型号注塑机的工作台安装螺孔位置，不需要额外制作过渡安装板就能直接上机固定，模具的整体闭合高度、开模行程都适配常规160吨级卧式注塑机的参数范围，不需要对设备做特殊改造就能投入生产。在安装边界上，模具上下模的外接冷却水路接口统一设置在模架的后侧端面，与注塑机的冷却水塔管路接口位置对应，排布整齐避免管路干涉，模具的顶出机构采用顶块式设计，顶出力均匀分布在进气管的两端硬接段位置，避免顶出时软质的管身出现顶白、变形的问题，保证每一个成型的进气管内壁光滑无凸起，不会对进气气流产生额外的紊流影响，充分保障发动机的进气稳定性。
