带基准面定位块的庞蒂亚克GTO b柱注塑模具

汽车外饰覆盖件注塑成型最容易出现的熔接痕偏移、倒扣位粘模问题，在这套b柱模具的结构设计里被针对性拆解。b柱属于车身侧围外露件，表面不能有顶针印痕、分型线错位，倒扣区域的脱模角度如果按常规3度设计，量产时PP加玻纤材质的收缩应力会直接把塑件卡在侧滑块上，硬顶会导致表面拉白，修模要反复烧焊重切型腔，耽误量产节点。

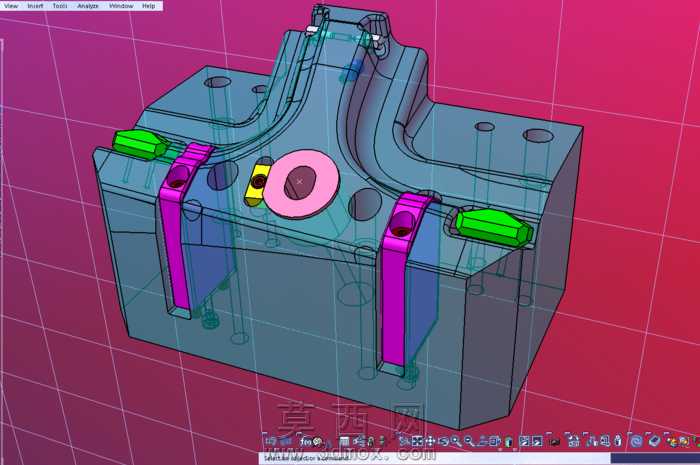

这套模具的侧滑块没有采用整体式通长结构，而是拆成了两端绿色的短行程抽芯块加中间两个紫色的长行程修剪滑块，短抽芯块对应b柱两端的小倒扣，行程只需要8mm，用斜导柱驱动就能保证复位精度，长滑块对应b柱侧面的长条形安装卡扣位，行程做到22mm，滑块底部做了耐磨片镶件，量产时磨损了只需要更换耐磨片，不用整组滑块拆下来重修。中间粉色的浇口套位置特意偏移了型腔中心12mm，因为b柱是弧形长件，熔体从中心进胶会导致两端填充速度差过大，远端容易出现缺胶，偏移浇口后熔体在型腔内的流动路径长度差控制在15%以内，保压压力传递更均匀，成型后的塑件翘曲量能控制在0.3mm以内，满足装车的面差要求。

基准面Loaction块的设计是这套模具的核心细节，四个定位块分别布置在型腔的四个角位，每个定位块都做了0.02mm的预压量，合模时动定模先通过定位块完成精准导向，再靠锁模块锁紧，避免长期生产后导柱磨损导致的分型面错位。修剪滑块的刃口位置做了0.1mm的空刀槽，飞边产生后会留在空刀槽里，不会蹭到塑件表面，量产时每生产500模只需要用气枪吹干净空刀槽里的飞边，不用频繁打磨刃口，能大幅减少停机维护时间。

冷却水路的布置避开了滑块的抽芯行程区域，在型腔背面钻了三组直径10mm的直通水路，距离型腔表面的距离统一控制在15mm，保证成型时模温均匀，不会出现局部过热导致的塑件收缩凹陷。滑块的锁紧面做了5度的斜度，合模时锁紧块能给滑块足够的锁模力，避免注塑时滑块受熔体压力后退产生飞边。顶针全部布置在塑件的安装卡扣内侧和非外观面，顶针直径选6mm，顶出行程12mm，顶出时受力均匀，不会把塑件顶变形。
