9孔公头带固定环TS系列连接器结构

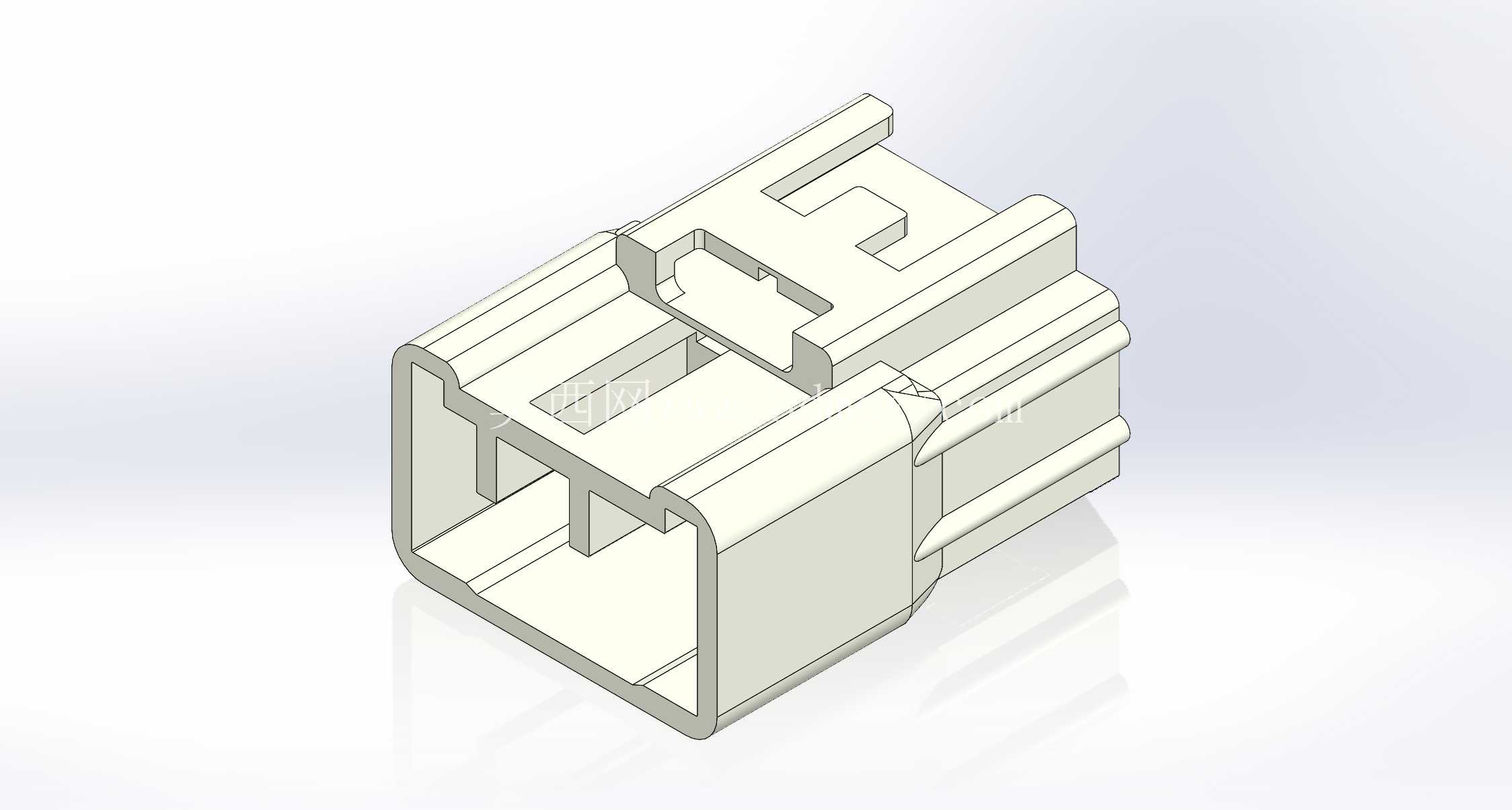

　　在车载通讯、工业控制信号传输、小型电子设备内部接线场景里，这类间距2.3mm的9孔公头连接器是信号链路里的基础连接部件，主要负责多组低压信号的稳定对接，相比无固定结构的同规格接插件，自带固定器的款式能避免设备运行过程中受振动、拉扯导致的接插松脱，在车载影音布线、工业传感器信号组线、小型通讯终端内部接线场景中适配性极强。从结构设计来看，该接插件采用公端插合导向结构，外壳设置有对称的导向滑槽，插合过程中能与母端壳体的凸筋精准对位，避免插针错位弯折，插合到位后壳体上的弹性卡扣会自动卡入母端的卡槽，配合预装的固定环，能实现双重防松，即使在持续振动的工况下，也能保持接插界面的接触压力稳定，不会出现信号瞬断的问题。

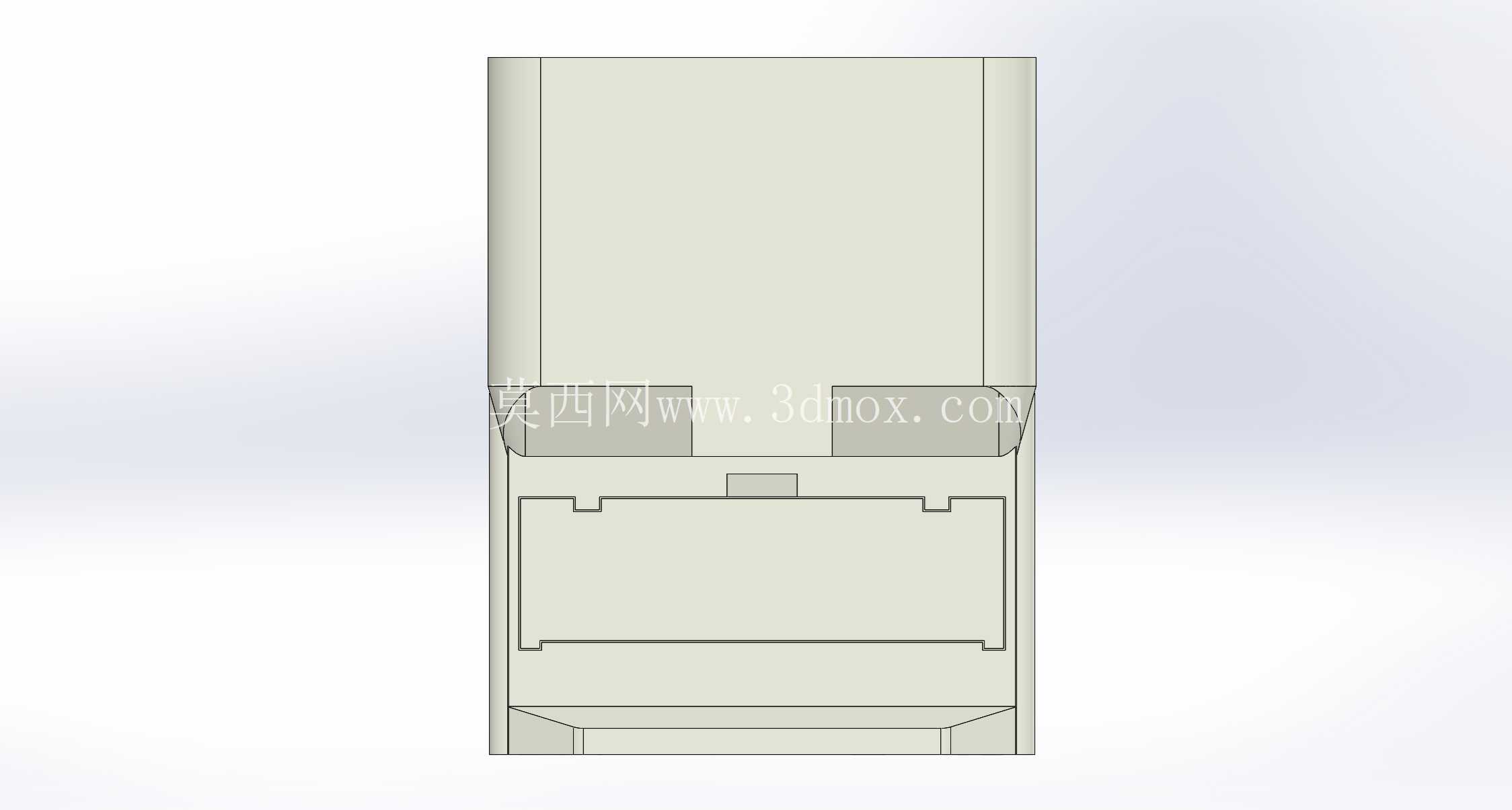

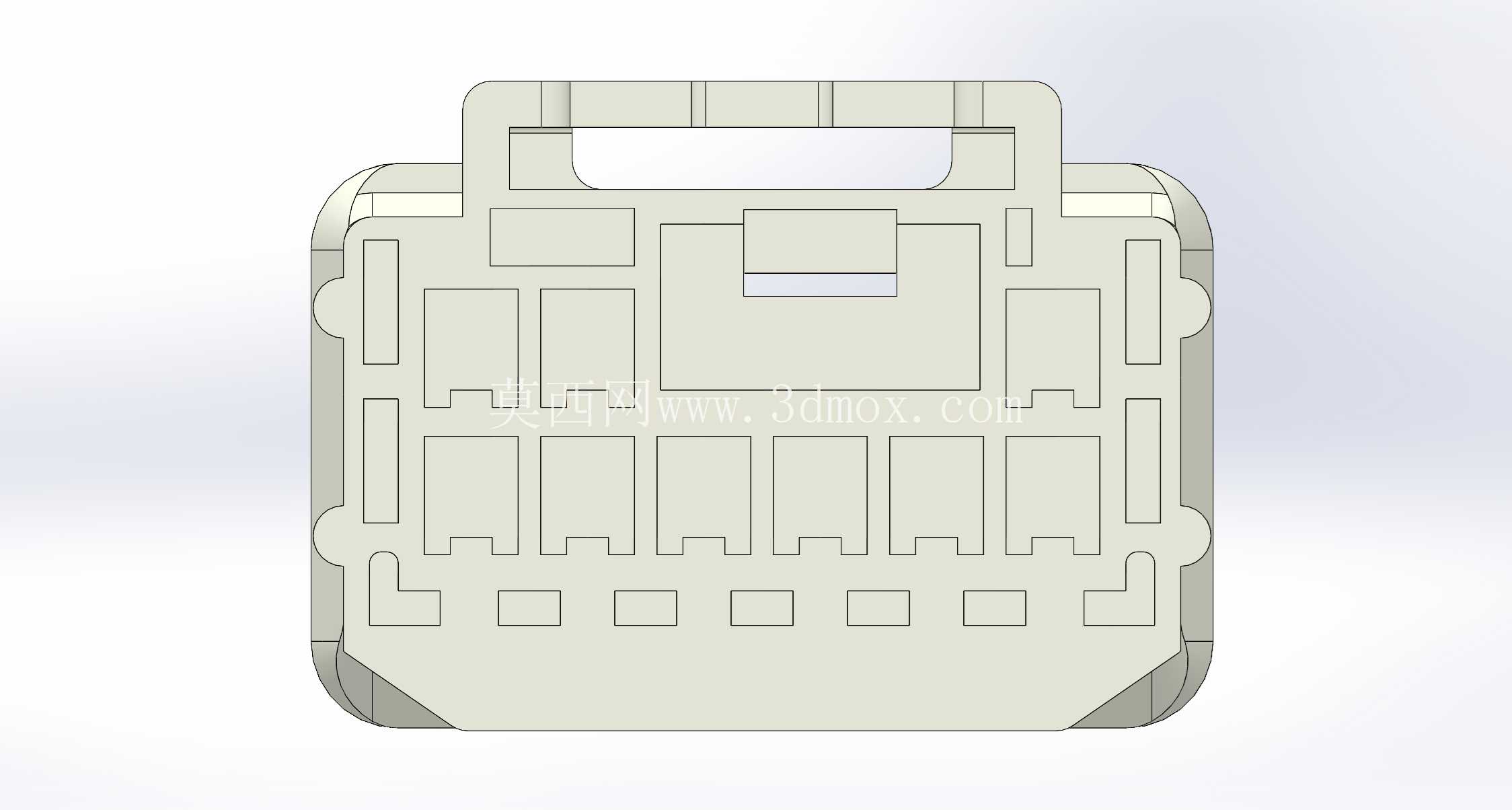

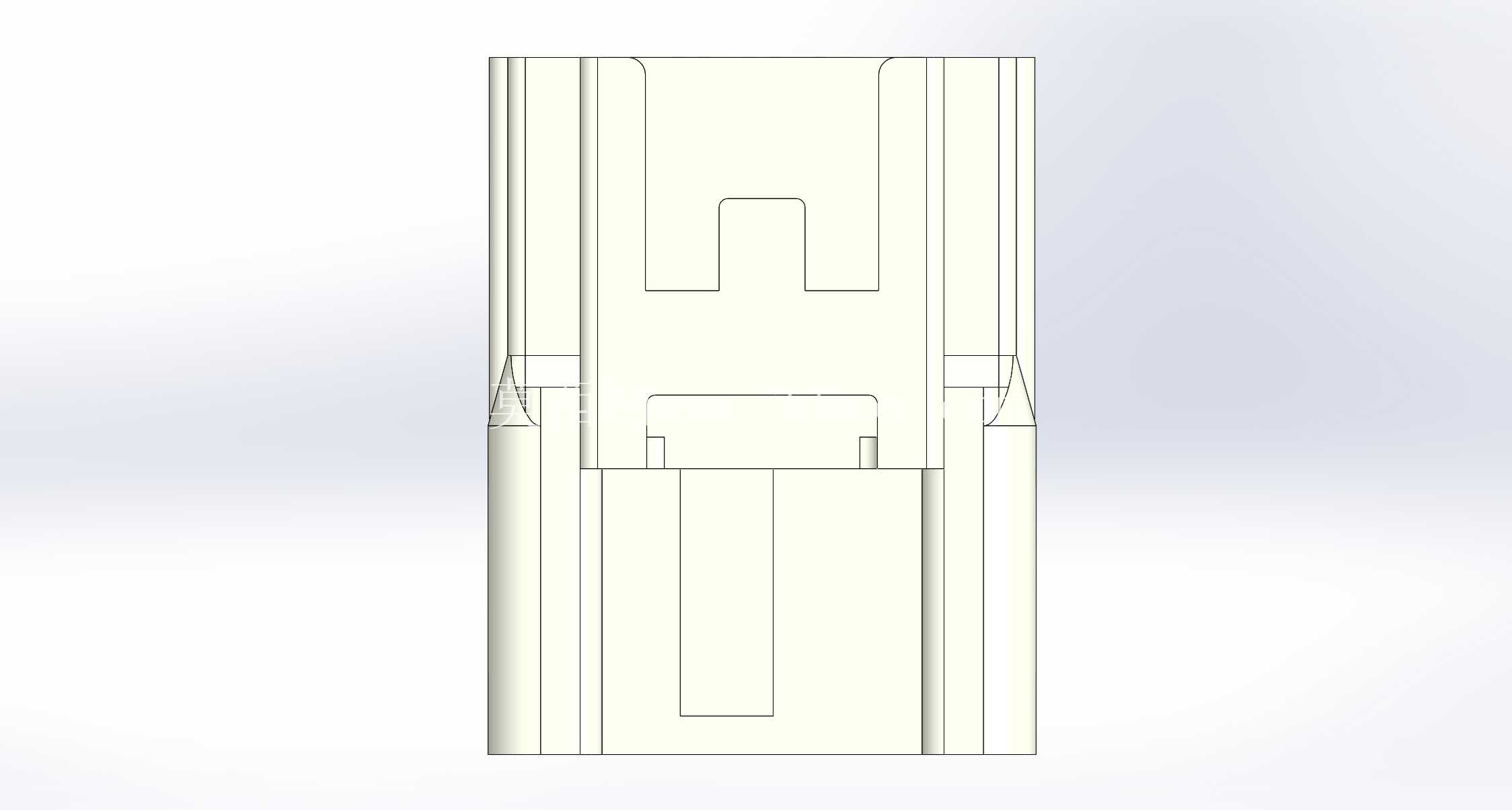

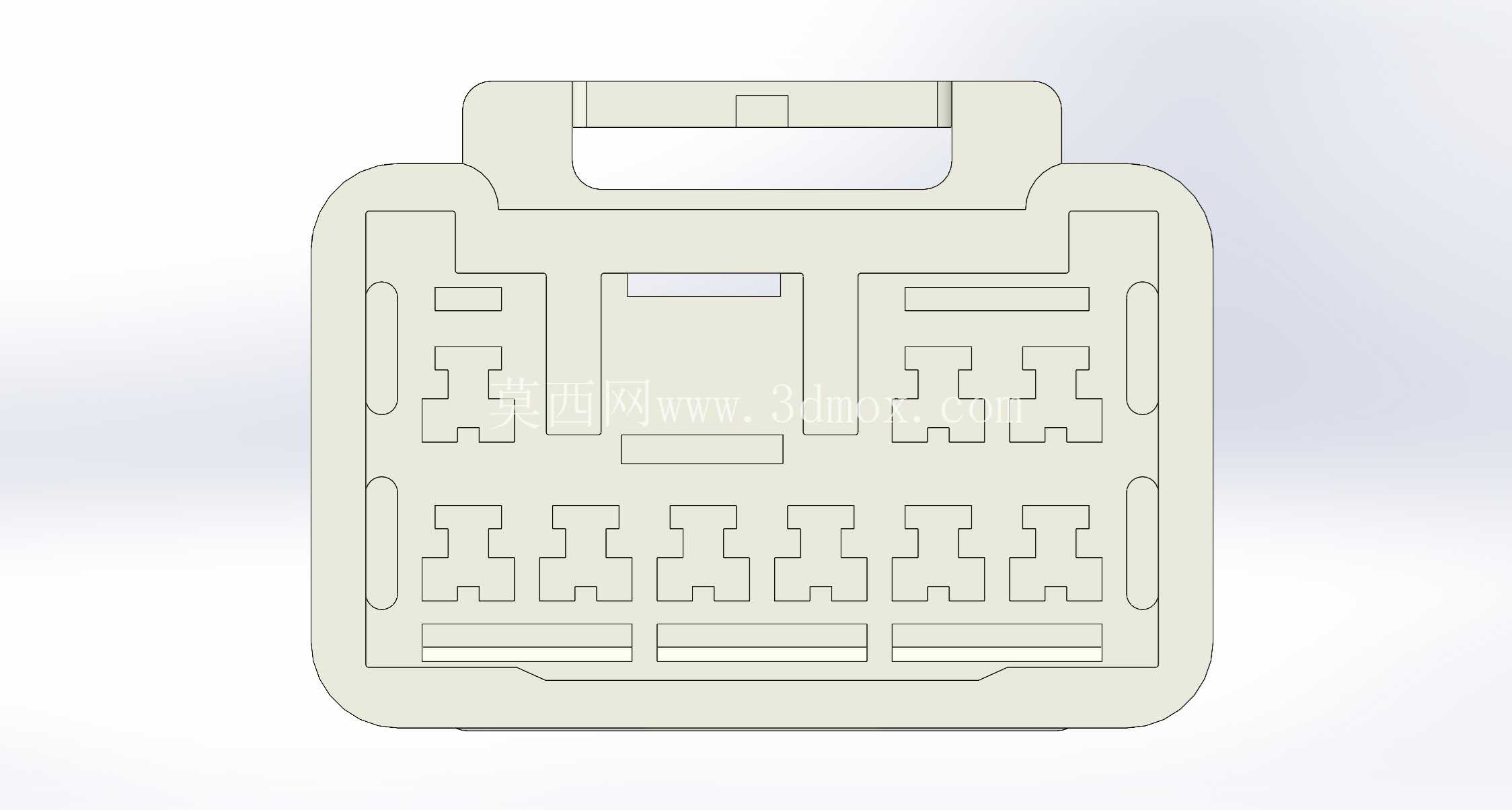

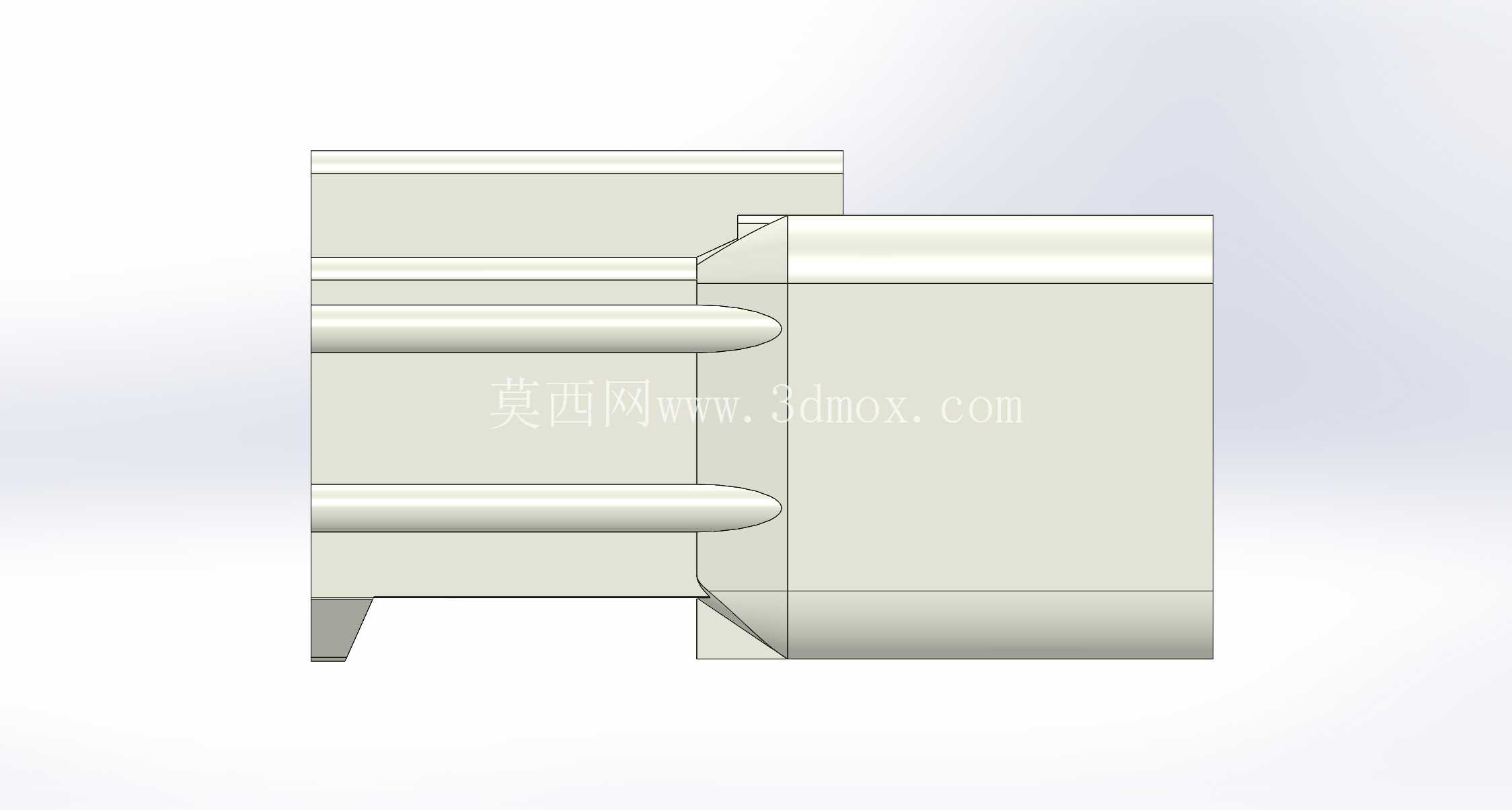

　　外壳采用一体化的绝缘塑壳结构，插针安装腔设置有独立的隔栏，每根插针对应独立的腔室，避免相邻插针之间因积尘、凝露出现爬电问题，壳体外侧的防滑筋位既方便手工插合作业时施力，也能在后续灌封、扎带固定时提供足够的摩擦阻力，防止线束滑动。从安装边界来看，该款连接器的固定器与壳体为预装一体式结构，安装时不需要额外搭配卡扣配件，直接沿对接方向推入母端即可完成锁定，固定环的限位台阶能控制插合深度，避免过度插合导致插针变形或者壳体开裂，壳体尾部的线束入口做了倒角过渡，穿线时不会划伤线皮，适合线径在0.3-0.8平方毫米的多芯信号线束压接后装入。

　　建模过程中需要重点关注几个配合尺寸：一是插合面的导向槽公差，需要控制在0.1mm以内，保证插合过程顺滑无卡滞；二是弹性卡扣的变形量，按照塑壳常用的PA66材质特性，卡扣的最大变形量设计在0.8mm，既保证足够的卡持力，也不会因为反复插拔导致卡扣断裂；三是固定环的内孔尺寸，需要与壳体的定位台阶过盈配合，过盈量控制在0.05-0.08mm，保证固定环不会在运输、装配过程中从壳体上脱落。实际选型使用时，这类连接器通常用于信号电流不超过3A的回路，不适合大电流动力传输，接插完成后如果是在户外或者高湿工况下使用，还可以在对接处缠绕防水胶带或者搭配热缩管做密封处理，进一步提升防护等级。壳体的外形做了圆角过渡，没有尖锐的棱角，在设备内部狭小空间布线时，不会划伤相邻的线束或者其他元器件，侧面的楔形凸台可以配合设备内部的安装卡槽实现连接器本身的板端固定，不需要额外打螺丝固定，能有效提升装配效率。从结构强度来看，塑壳的壁厚均匀控制在1.2mm左右，既满足绝缘防护和结构强度要求，也不会因为壁厚过大导致整体尺寸冗余，插针安装孔的同轴度控制在0.05mm以内，压接插针后不会出现插针偏斜，保证与母端插孔的对中精度，降低接触电阻。

　　在通讯设备的内部布线场景中，这类9孔连接器通常用于传输多路控制信号，比如按键信号、状态反馈信号、低速通讯信号，相比线对线直接焊接的方式，接插件连接的方式更方便后期设备维护拆解，不需要反复焊线，能大幅降低售后维修的时间成本。固定器的设计是这款连接器区别于普通同间距接插件的核心特征，普通无固定结构的接插件在受到侧向拉扯力时，很容易从对接处松脱，而带固定环的结构能将卡持力分散到整个壳体的对接面，而不是只靠弹性卡扣受力，抗拉扯能力能提升3倍以上，更适合在有振动的移动设备上使用。建模时还原的结构细节还包括壳体内部的防反插凸台，只有方向正确时才能与母端对接，能从结构上避免反插导致的插针弯折断针，不需要在装配时额外做方向标识，降低装配出错的概率。
