海拉7道密封拖车圆形IP额定插座结构

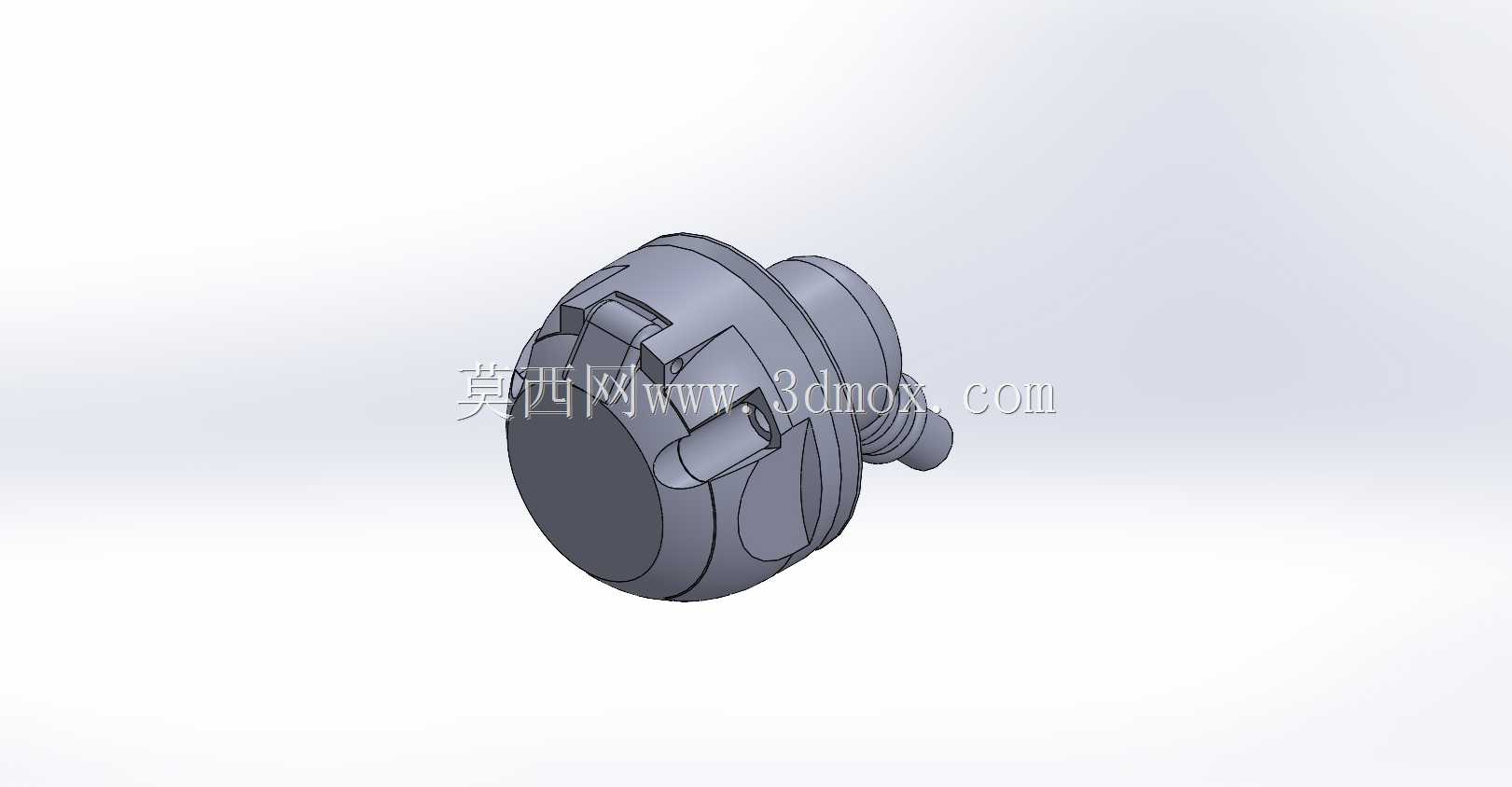

　　这款7芯密封插座的设计首先围绕户外车载的严苛使用环境展开，整体采用圆形法兰安装结构，主体外壳选用耐候性工程塑料材质，能够抵御路面碎石冲击、盐碱腐蚀以及高低温循环带来的材质老化问题，顶部的卡扣式防护翼片在插头未对接时可以自然覆盖插合端面，减少灰尘、积水直接侵入插孔区域的概率，法兰盘上对称布置的两个安装孔位，能够适配拖挂车体前端标准的安装点位，安装时不需要额外定制转接支架，直接通过螺栓紧固即可完成固定，底部出线端做了收束结构，能够配合线束护套实现出线位置的二次密封，避免线束拉扯时密封层出现开裂缝隙。在挂车与拖挂式设备的电气连接场景中，这类圆形密封插座是实现牵引车与后挂单元信号、电力稳定传输的核心接口部件，日常作业里后挂单元的转向灯光、刹车信号、示宽标识甚至小功率辅助供电，都需要通过这类接口完成跨车体的线路对接，一旦接口密封失效或者接触稳定性不足，雨天行驶、高压冲洗作业时很容易出现线路短路、信号丢失的问题，轻则灯光失效违反道路行驶规范，重则可能引发后挂单元制动响应滞后的安全隐患。

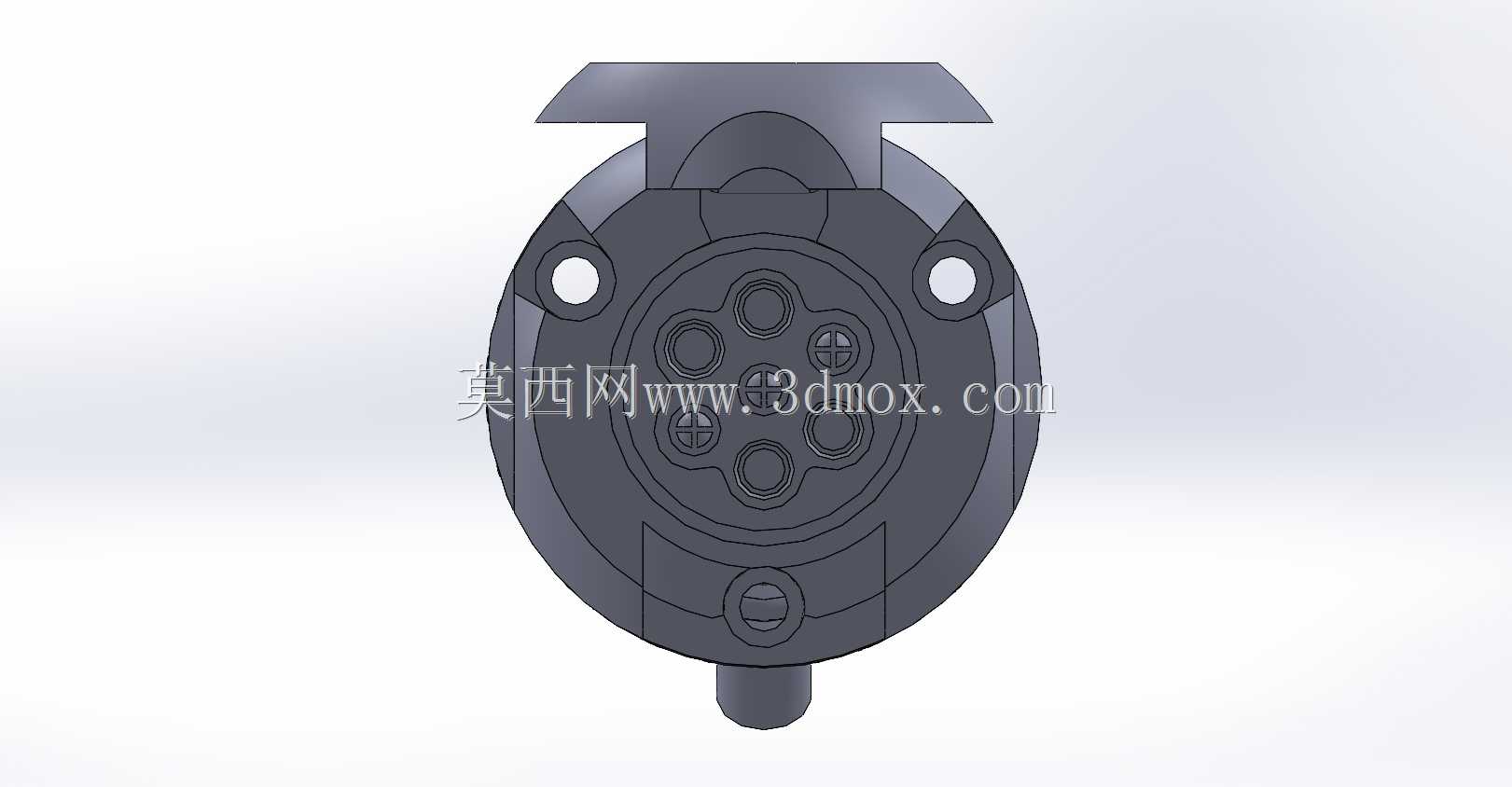

　　从内部结构设计来看，7个导电接插孔位按照环形阵列排布在插合端面中心区域，每个插孔都做了独立的密封隔腔，插合时公端插针插入对应插孔后，隔腔内壁的橡胶圈会紧密贴合插针外壁，实现单孔位的独立密封，哪怕其中一个孔位因为长期磨损出现密封性能下降，也不会影响其他孔位的绝缘与密封效果，插孔内部的导电接触件采用弹性铜材镀锡处理，既能够保证插合时的接触压力，降低长时间颠簸行驶带来的接触电阻波动，也能抵御户外潮湿环境带来的氧化锈蚀问题，插合端面的外圈设置了一圈环形密封槽，配套公端插头插合到位后，端面上的橡胶密封圈会嵌入槽内，形成整圈的径向密封，达到IP67级别的水密要求，哪怕车辆经过积水路段、高压水枪冲洗车尾连接区域，也不会有水汽渗入插座内部造成线路短路。在实际选型适配时，需要注意插座的安装边界尺寸，法兰盘的外径、安装孔的中心距要和车体预留的安装位完全匹配，底部出线端的折弯半径要预留足够空间，避免线束过度弯折导致内部线芯断裂，插合锁紧结构采用卡扣式设计，插合到位后会有清晰的卡扣反馈声，不需要额外旋转锁止，日常拖挂连接时操作效率更高，同时卡扣的锁紧力经过调校，普通行驶振动下不会出现松脱，拆卸时只需要按压卡扣解锁按键即可顺利拔下插头，兼顾了连接可靠性与操作便捷性。

　　这类插座的设计没有采用冗余的复杂结构，所有结构特征都围绕车载拖挂场景的实际需求展开，没有多余的装饰性特征，每一处倒角、每一个密封槽的尺寸都经过实际工况验证，法兰盘的厚度设计兼顾了安装强度与轻量化需求，不会因为过薄导致紧固时出现开裂，也不会因为过厚增加不必要的重量，插合端面的插孔排布避开了安装孔的受力区域，长期螺栓紧固的应力不会传递到插孔内部导致接触件移位，底部的出线方向垂直于法兰安装面，线束引出后可以顺着车体钣金自然排布，不会出现线束过度弯折的问题。

　　在三维建模过程中，这类密封连接器的建模重点在于密封槽的尺寸精度、插孔的位置度公差以及安装孔的同轴度要求，密封槽的宽度、深度公差需要控制在合理范围内，公差过大会导致密封圈压缩量不足影响密封效果，公差过小则会导致插合力过大，操作困难甚至挤坏密封圈，插孔的位置度需要和配套公端插针的位置度完全匹配，否则会出现插合困难、插针弯曲的问题，法兰安装面的平面度也需要做相应要求，安装面如果出现翘曲，紧固后会导致壳体变形，影响内部密封结构的贴合效果。
