带百叶通风口的钣金电气设备箱体结构

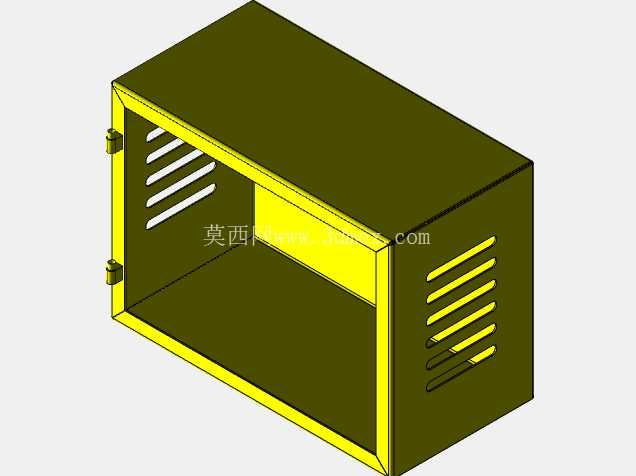

　　这款钣金箱体在通讯设备配套、小型工控单元安置场景中有着很高的适配性，日常多用来承载小型通讯中继模块、低压配电控制元件或者局部信号处理单元，安装场景多覆盖室内弱电井、通讯机柜内部挂载、车间工位旁的局部控制点位，能给内部电子元器件提供稳定的物理防护，同时兼顾运行过程中的散热需求。从功能特性来看，箱体采用一体化折弯成型的钣金结构，侧部设计的多组百叶式通风口是核心功能结构，这类通风口在钣金加工中通过冲压百叶窗模具一次成型，不需要额外加装通风网罩就能实现斜向导风，既可以让箱体内部元器件运行产生的热量顺着百叶间隙自然对流排出，又能避免上方滴落的冷凝水、车间环境里的大颗粒粉尘直接落入箱体内部，相比普通开孔结构的防护等级更高，同时加工工序更少，批量生产时的成本控制更有优势。

　　箱体侧边预留的铰链安装位采用凸包铆接螺母的设计，不需要后期焊接螺母，装配门板时直接用标准紧固件就能完成固定，装配效率更高，同时避免焊接变形导致的门板配合间隙不均问题。从设计思路层面，整个箱体遵循钣金加工的工艺合理性原则，所有折弯边都预留了标准的折弯扣除余量，相邻板材的拼接处采用折弯止口结构，拼接时不需要额外做定位治具就能实现对齐，焊接或者拉铆固定时的错位量能控制在0.1mm以内，大幅降低后期打磨、校形的工作量。箱体前部的开口边缘做了内折边处理，一方面可以提升整体结构的刚性，避免薄板材加工后出现边缘变形翘曲的问题，另一方面内折边形成的止口可以和门板的折边形成配合，提升闭合后的防尘效果。

　　关于安装边界与尺寸适配，这类箱体的常规深度尺寸多适配150mm到250mm规格的内部安装板，内部预留的走线空间可以容纳直径不超过8mm的通讯线缆与电源线缆，侧部通风口的位置避开了内部元器件的常规安装区域，不会出现元器件遮挡通风路径的问题，箱体背部预留的挂装孔位可以适配标准的壁挂安装支架，也可以通过加装角件实现机架式安装，能适配不同场景的安装需求。在结构强度方面，箱体的板材厚度常规选用1.0mm到1.5mm的冷轧钢板，通过四周的折弯边形成箱型框架结构，不需要额外加装内部加强筋就能满足常规承载需求，整体重量控制在较低水平，单人就能完成搬运与安装作业。

　　通风口的百叶倾斜角度统一设置为45度，这个角度下的通风效率与异物防护能力达到最优平衡，角度过小会导致通风阻力变大，散热效果打折扣，角度过大则会降低防尘防溅的能力，在实际测试中，这类结构的箱体在内部元器件总发热功率不超过50W的场景下，不需要额外加装散热风扇就能依靠自然对流将内部温升控制在30K以内，完全满足通讯类电子设备的长期运行温度要求。箱体的门板装配间隙预留了单边0.5mm的公差带，既可以保证门板开合顺畅，不会出现卡滞问题，又能避免间隙过大导致的防护性能下降，所有外露的板材边缘都做了去毛刺处理，避免安装维护过程中划伤操作人员。
