微型三轴力检测称重传感器结构设计

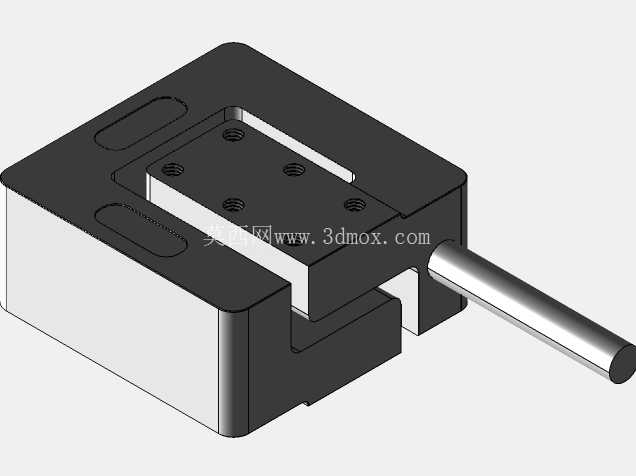

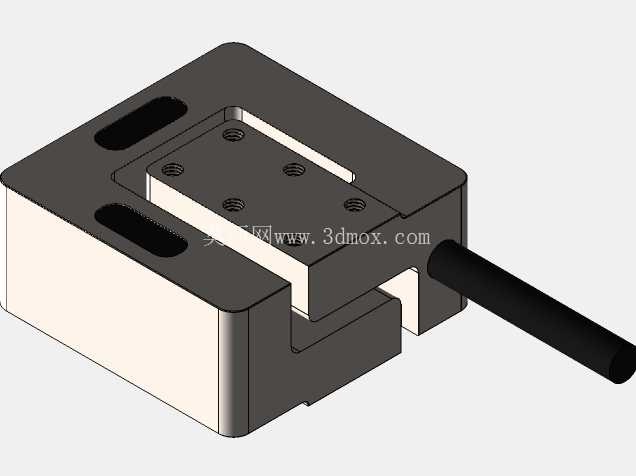

　　在精密装配、微力检测、小型零部件力学性能测试场景中，常规单轴力传感器无法同时获取三个正交方向的力值数据，容易遗漏切向力、侧向偏载带来的测量误差，这款微型三轴称重传感器的结构设计，正是针对小空间内多维度力值采集需求开发的。从结构布局来看，整体采用方块式一体化弹性体设计，主体为方形安装基座，中间开设U型应变区槽位，将受力承载台与基座通过薄壁应变梁连接，这种结构能让三个方向的受力分别作用在对应方向的应变梁上，减少各轴之间的力耦合干扰，相比传统粘贴式分体贴片结构，一体化加工的弹性体可以更好地保证长期使用的形位公差稳定性，避免反复受力后贴片移位带来的零点漂移。

　　出线端采用侧出式线缆设计，线缆从基座侧面水平引出，不会占用安装面的垂直空间，对于安装高度受限的紧凑工位，比如桌面级精密压装设备、机器人末端指尖力检测位置，这种出线方式能避免线缆弯折干涉，也方便现场布线时顺着设备侧壁走线固定。安装边界方面，基座四个角预留了沉头安装孔位，安装时可以从正面直接拧入螺丝固定到设备安装板上，不需要在基座背面预留螺母操作空间，承载台面上也设置了对应的螺纹孔，用来连接被测工件或者受力接触头，安装孔的孔位公差按照IT7级精度设计，能保证重复安装时的受力点位置一致性，减少安装偏差带来的测量误差。

　　从功能特性上看，三个测量轴分别对应垂直方向的Z向压力，以及水平面上正交的X、Y向切向力，弹性体上的应变片按照全桥方式布置，每个方向的桥路独立输出信号，能同时采集三个方向的实时力值，在3C产品按键按压力测试场景中，不仅能检测垂直按压的力度，还能捕捉按压过程中侧向的摩擦力偏移，判断按键装配是否存在卡滞；在小型机器人打磨作业中，安装在打磨头与机械臂末端之间，可以同时反馈打磨正压力和两个方向的切向磨削力，帮助调整打磨进给参数，避免过磨或者打磨压力不足。设计过程中特意将弹性体的应变薄壁厚度做了差异化设计，Z向受力对应的薄壁厚度略大于X、Y向，匹配不同方向的常规受力量程，同时在基座侧面预留了零点调节的贴片防护槽，用黑色密封胶覆盖，既可以保护应变片不受粉尘、切削液侵蚀，也不会额外增加整体外形尺寸。整体外形尺寸控制在极小的方块范围内，边长仅数十毫米，厚度也远小于常规多轴力传感器，能嵌入到非常狭小的设备内部空间，比如微型拉力测试台、精密夹持机构的夹爪根部，不需要对原有设备结构做大规模改造就能加装。

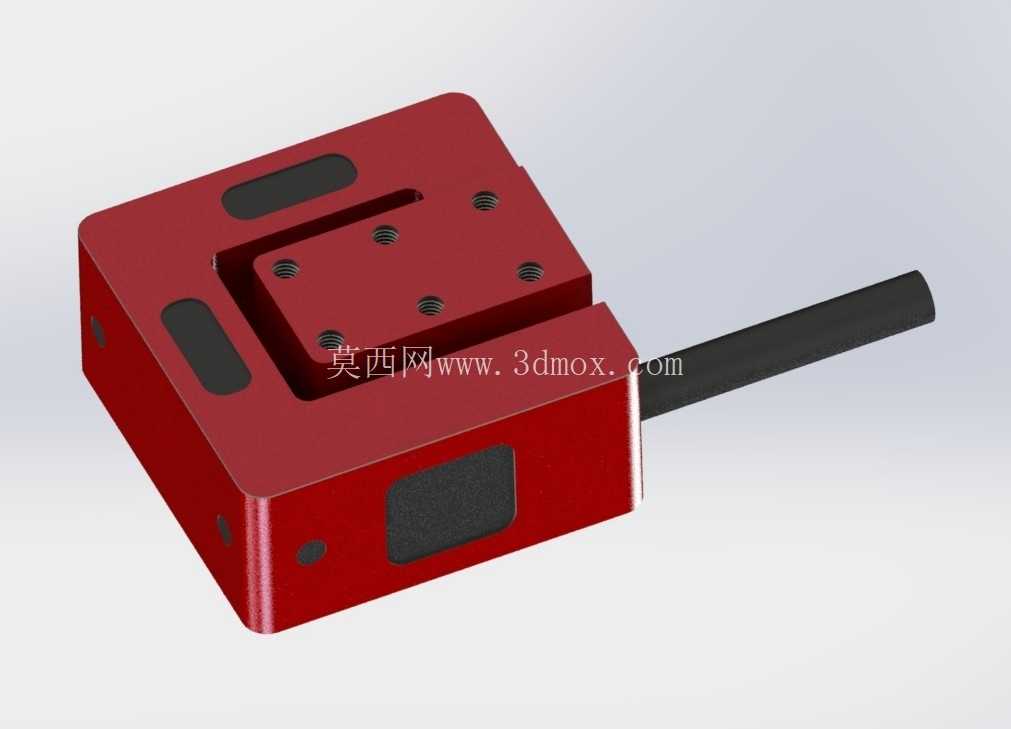

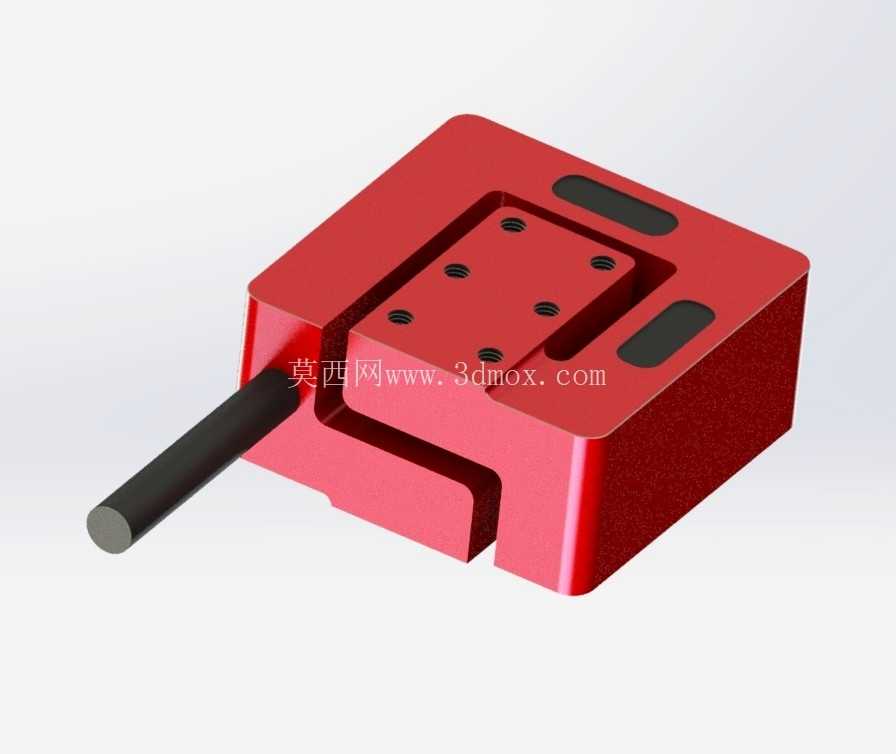

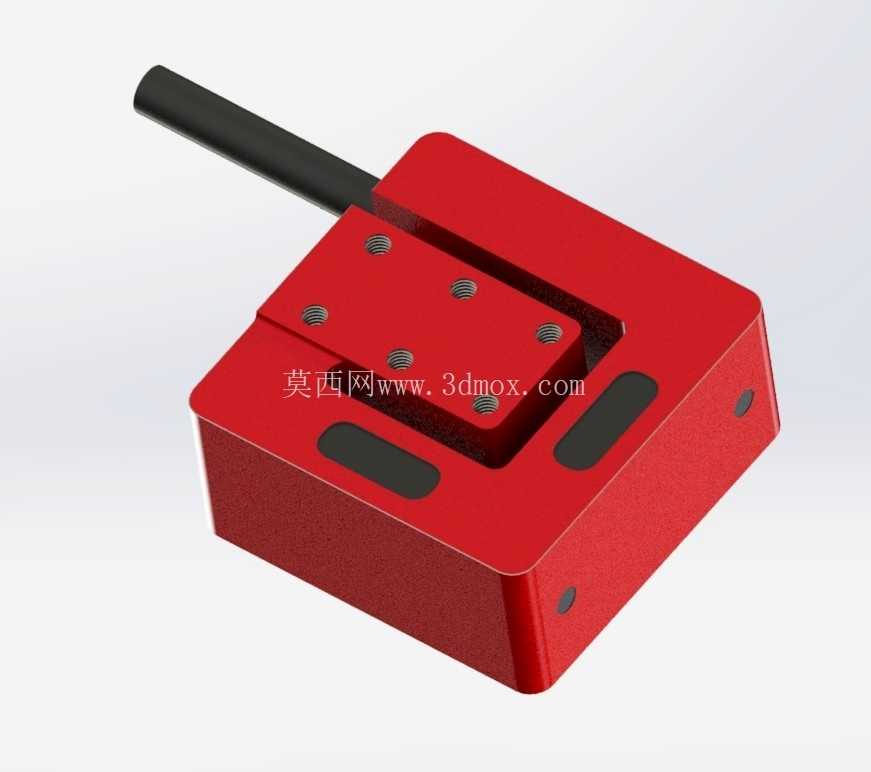

　　在受力过载保护设计上，U型槽的限位间隙经过精确计算，当受力超过额定量程150%时，承载台会与基座的限位面接触，避免应变薄壁发生塑性变形损坏传感器，日常使用中即使出现意外的冲击受力，也能降低传感器损坏的概率。表面采用硬质阳极氧化处理，红色的氧化层不仅有较好的辨识度，也能提升表面硬度，防止安装过程中刮擦损伤，同时具备一定的防锈能力，适合在普通工业车间环境下长期使用，不需要额外做防护外壳。对于结构设计人员来说，在做设备选型或者三维建模装配时，可以直接参照这个结构的安装孔位、外形轮廓预留安装空间，不需要额外设计转接法兰，侧出的线缆位置也可以提前在安装板上开设走线槽，避免装配时出现线缆挤压的问题。
