VCNL4020低功耗接近与环境光传感元件

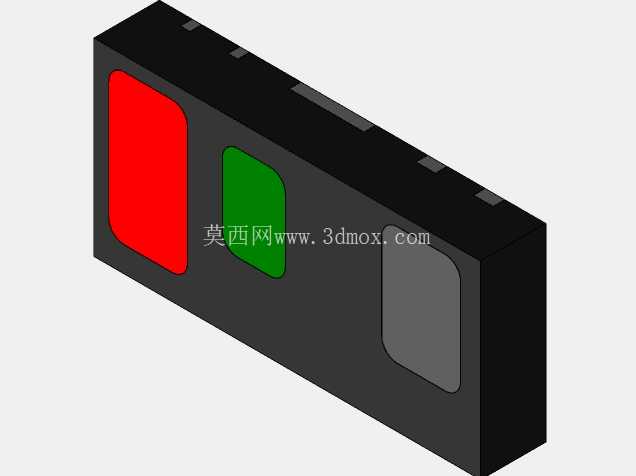

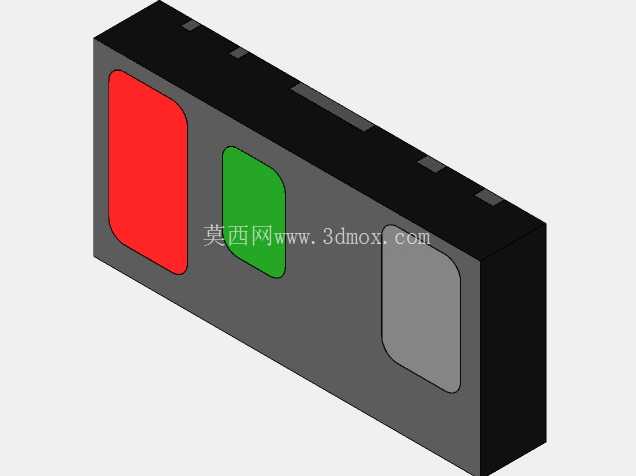

在消费电子、工业便携检测设备、智能穿戴终端的结构设计环节里，这类集成式传感元件的选型与建模，往往直接决定整机的感应窗口布局、PCB堆叠空间预留以及整机功耗控制的冗余度。做这类贴片元件的三维建模时，首先要卡准的是安装边界的硬约束：元件本体长宽尺寸为4.90mm、2.40mm，厚度0.83mm，属于典型的表贴封装器件，建模时需要严格还原本体的三个感应窗口的位置与尺寸——红色区域对应红外发射端、绿色区域对应接近感应接收端、灰色区域对应环境光感应端，三个窗口的相对位置偏差不能超过0.05mm，否则在做整机结构的透光窗口对位时，会出现感应盲区或者红外串扰的问题。

从实际设备用途来看，这款集成传感器同时承担两个核心功能：一是接近感应，工作电流仅5μA，可实现近距离物体的无接触检测，常见应用在智能手机的通话熄屏、智能门锁的人体靠近唤醒、便携检测设备的佩戴检测场景中，不需要额外增设机械触发结构，就能实现非接触式的状态触发；二是环境光检测，工作电流仅2.5μA，可实时采集环境光照强度，用来自动调节显示屏背光亮度，或者触发设备的低功耗休眠逻辑，在电池供电的便携设备里，这种微安级的工作电流能大幅延长整机续航，不需要为传感通道单独设计电源控制电路。

建模过程中需要特别注意几个容易被忽略的结构细节：首先是元件本体顶部的三个定位凸点，这是SMT贴片时用来做视觉对位的标识，建模时要还原凸点的高度与位置，方便后续做PCB封装的焊盘对位校验；其次是三个感应窗口的表面高度差，红外发射端与接收端的表面和元件顶面齐平，环境光感应窗口略微内凹0.02mm，这个细节在做整机透光盖板的间隙设计时非常关键，如果间隙预留不当，要么会出现红外光在盖板内部反射造成误触发，要么会让环境光检测的数值出现偏差。

从设计思路上看，这类集成传感元件的建模核心不是还原复杂的内部结构，而是给后续整机结构设计提供精准的外部装配基准：焊盘的位置要和元件底部的引脚完全对应，感应窗口的中心轴线要和整机外壳的透光孔中心轴线重合，元件本体的最大轮廓要和PCB上的禁布区边界完全匹配，避免后续贴片时出现和周边电阻电容元件的干涉。在做通讯类手持终端的结构设计时，这类传感器通常布置在设备正面的顶部区域，靠近听筒位置，建模时需要同步考虑红外发射的角度范围，15度的发射锥角范围内不能有不透明的结构件遮挡，否则接近感应的有效距离会大幅缩短。

另外在工业手持扫码设备的设计中，这款传感器也常被用来做握持检测，当用户手握设备时，传感器检测到靠近信号就自动唤醒扫码模块，不需要用户按动实体按键，这种应用场景下对传感器的厚度尺寸要求极高，0.83mm的本体厚度可以直接贴装在主控PCB上，不需要额外做柔性板转接，能压缩整机的厚度空间。建模时还要注意元件的边角倒角，四个边角的R角为0.15mm，这个细节在做PCB封装的丝印绘制时需要对应，方便生产环节的目视检查。

很多初级工程师在做这类元件建模时，容易忽略感应窗口的光学属性模拟，实际上在结构验证阶段，需要给三个窗口赋予不同的光学材质属性，红外发射端赋予红外透射材质，两个接收端赋予对应波段的感光材质，这样在做整机的光学仿真时，就能提前发现结构件对感应效果的影响，避免开模后才出现感应灵敏度不足的问题。比如在做带深色透光盖板的设备时，如果盖板的红外透过率不足，就需要调整传感器和盖板之间的间隙，或者在盖板对应位置做局部减薄，这些调整都需要基于精准的三维模型来做干涉检查和间隙校验。

从安装边界来看，这款元件的焊盘伸出本体两侧各0.3mm，所以在PCB布局时，元件周边0.5mm范围内不能布置高度超过1mm的元件，避免SMT贴片时吸嘴抓取出现干涉，同时也避免周边高大元件遮挡红外发射路径。在做智能手表这类极小空间的设备设计时，这个安装边界的预留尤为重要，因为手表内部的PCB空间极其紧张，每0.1mm的空间都需要精准分配，精准的三维模型能帮助结构工程师在堆叠阶段就完成空间的合理分配，避免后期改板造成的周期延误。
