DC100A过流检测电流传感器模块结构

在低压配电、工业控制板卡、小型机电设备的电流监测场景里，穿孔式电流传感器是不需要串入主回路就能完成电流采样的核心元件，这款DC100A规格的检测模块，核心解决的是直流回路过流状态的实时识别问题，不需要额外搭配信号调理电路，自带的指示灯可以在电流触发阈值时直接给出视觉反馈，适配DC5V的常规控制板供电体系，能直接对接多数单片机、PLC的数字量输入端口，省去了外接分压、隔离电路的调试步骤。

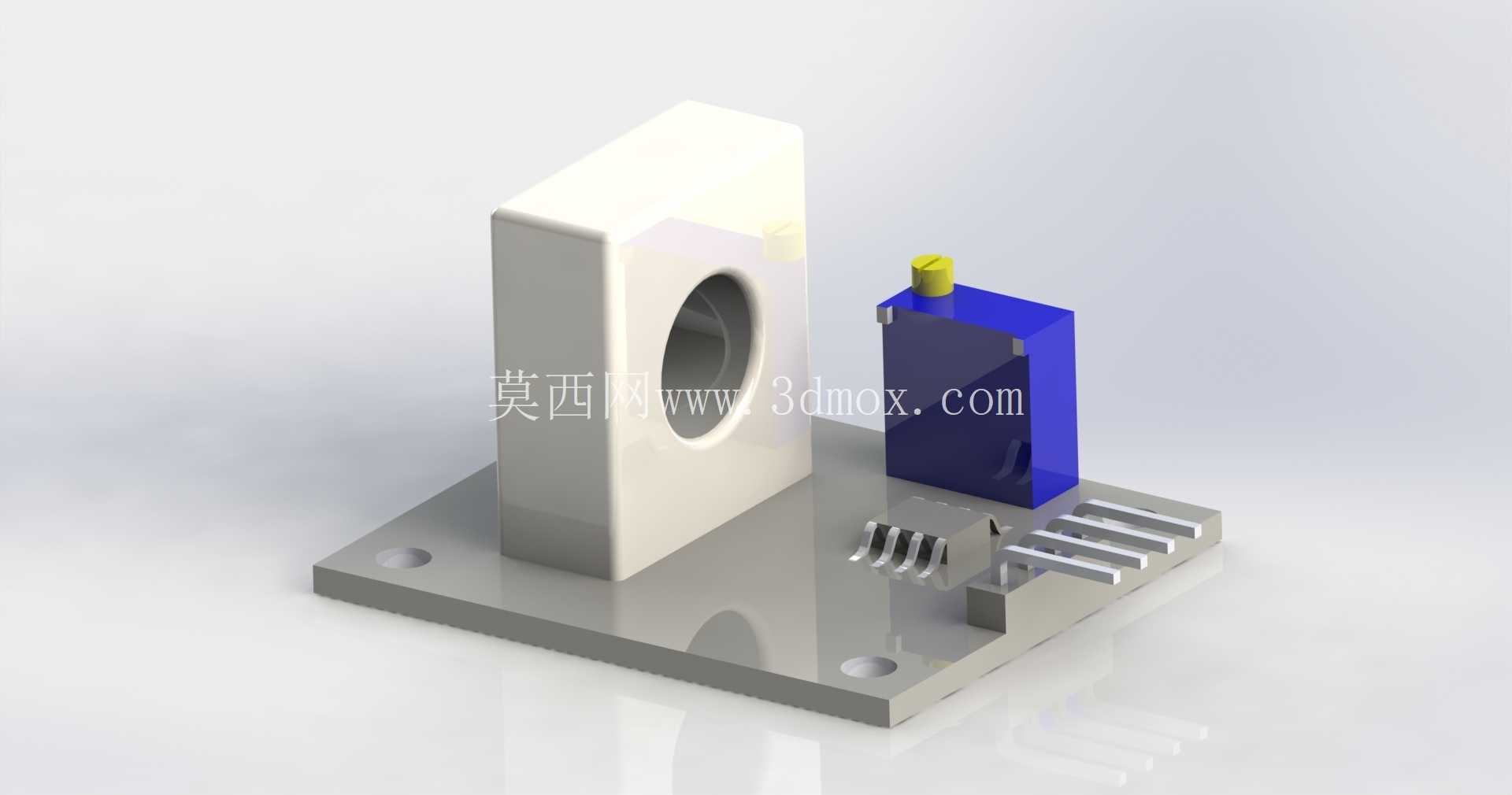

从结构设计逻辑来看，模块采用分体式布局，一侧是带中心穿孔的白色感应主体，这个穿孔是供被测主回路导线穿过的通道，穿孔内壁做了圆弧过渡处理，避免穿线时刮伤导线绝缘层，感应主体底部和金属安装基板做了一体式定位，基板上预留了两个对称的沉头安装孔，孔位间距适配常规的PCB板载安装孔距，也可以通过M3螺丝直接固定在设备的金属安装梁上，安装时不需要额外做绝缘衬垫，基板本身和感应元件的采样端做了电气隔离，能避免主回路高压串入控制侧。

感应主体旁侧的深蓝色方块是模块的信号处理电路封装部分，顶部的黄色圆柱是状态指示灯的导光结构，指示灯的发光面高出电路封装顶面2mm左右，即使模块安装在设备内部的层叠板卡之间，也能从侧面观察到亮灯状态，不需要额外引出指示灯到设备面板。电路部分下方的引脚采用直插式设计，引脚间距符合2.54mm的标准排针间距，既可以直接焊接在PCB板上，也可以搭配排座做可拆卸式安装，引脚的排布顺序做了防呆设计，电源、输出、接地引脚的位置有明确的区分，不会出现接反烧毁模块的问题。

安装边界方面，整个模块的总高度控制在35mm以内，其中感应主体的高度占了总高度的三分之二，电路部分的高度比感应主体低8mm左右，在板卡堆叠安装时，不会和上方的板卡元件产生干涉；基板的整体长宽尺寸控制在50mm*40mm范围内，两个安装孔的中心距为38mm，沉头孔的深度可以容纳M3螺丝的头部完全沉入，不会出现螺丝头部凸起刮擦上方导线的问题。穿孔的内径为10mm，可以容纳单根16平方毫米的直流导线穿过，也可以同时穿过两根6平方毫米的导线，适配多数中小功率直流设备的主回路线径。

实际应用中，这类传感器常被用在直流电机驱动板、蓄电池充放电回路、光伏汇流检测支路里，当主回路电流超过100A的设定阈值时，模块的输出端会直接翻转电平信号，触发后端的保护电路切断主回路供电，同时顶部的指示灯点亮，方便运维人员快速定位过流故障的支路。和传统的分流器检测方案相比，这种穿孔式设计不需要断开主回路接线，安装时只需要将导线从穿孔中穿过即可，后期维护更换也不需要拆除主回路的接线端子，能大幅减少现场施工的工作量。

建模过程中需要重点关注感应主体和电路部分的装配间隙，两者之间预留了1mm的安全间隙，避免电路部分的元件和感应主体的磁芯部分产生电磁干扰；安装基板的厚度为2mm，采用镀锌钢板材质，既可以保证安装强度，也能起到一定的电磁屏蔽作用，减少周边功率元件对采样信号的干扰。引脚的伸出长度为6mm，刚好满足波峰焊的焊接深度要求，不会因为引脚过长导致焊接后残留焊锡渣堆积，也不会因为引脚过短导致焊接强度不足。
