微型拨动式滑动开关三维结构设计

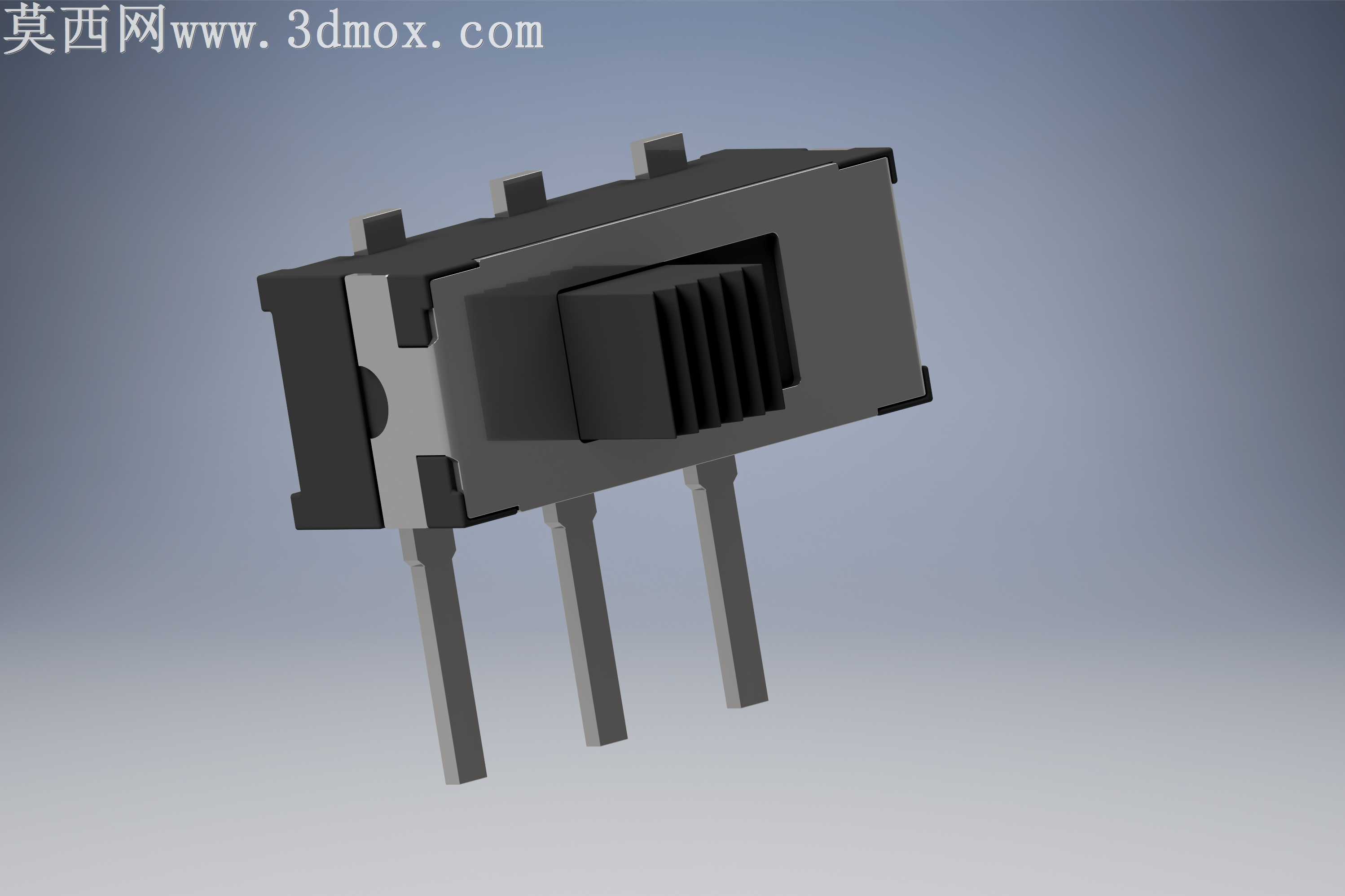

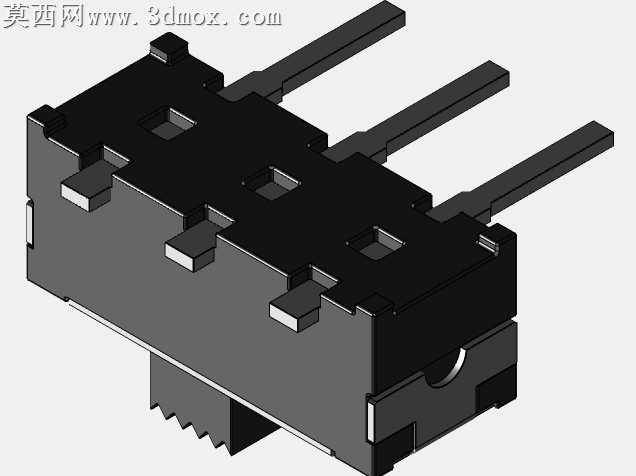

本作品为微型滑动开关的三维参数化建模成果，建模过程以真实量产的APEM MHSS1105型号滑动开关为实物参照，严格遵循实物的尺寸比例与结构特征完成全细节还原。建模阶段首先完成整体轮廓的草绘定位，以开关基座为核心基准，依次拆分出外壳腔体、滑动拨块、定位卡扣、直插引脚四大核心结构模块，对各模块的配合公差做了符合电子元器件装配标准的预留，确保各部件的装配关系完全匹配实物的组装逻辑。材质与渲染阶段，针对不同部件的物理特性做了对应的材质参数调试：开关主体外壳采用哑光黑色阻燃工程塑料材质，调整了表面粗糙度参数还原塑胶件的细微磨砂质感，避免过度反光失真；中间的金属定位隔片采用镀锌冷轧钢材质，添加了微弱的金属拉丝纹理与低强度环境反射，还原金属冲压件的真实表面效果；底部的三个直插式引脚采用镀锡铜材质，调整金属光泽度与漫反射参数，还原电子接插件引脚的半光亮金属质感；滑动拨块表面的防滑齿槽做了精细的倒角处理，避免尖锐棱边出现渲染失真的问题。结构设计上，完整还原了滑动开关的内部卡位结构，拨块滑动行程与档位卡点的位置完全匹配实物的操作手感对应的结构特征，外壳四周的装配卡扣做了对应的卡扣让位槽设计，引脚与基座的结合处做了密封凸台结构还原，完全复刻了实物开关的装配细节。渲染阶段采用柔和的影棚布光方案，主光源从斜上方45度投射，搭配两侧补光弱化硬阴影，背景采用渐变灰调突出开关主体结构，同时对拨块的防滑纹理、金属件的边缘反光、塑胶件的分模线细节做了重点呈现，确保渲染效果既清晰展示结构特征，又贴近工业产品展示的视觉标准。整个建模过程兼顾了结构准确性与视觉真实感，可用于电子元器件结构教学、产品装配演示、PCB布局适配参考等场景，各部件均为可编辑参数化特征，支持后续的尺寸调整与结构修改。
