手动金属板辊压成型设备三维设计

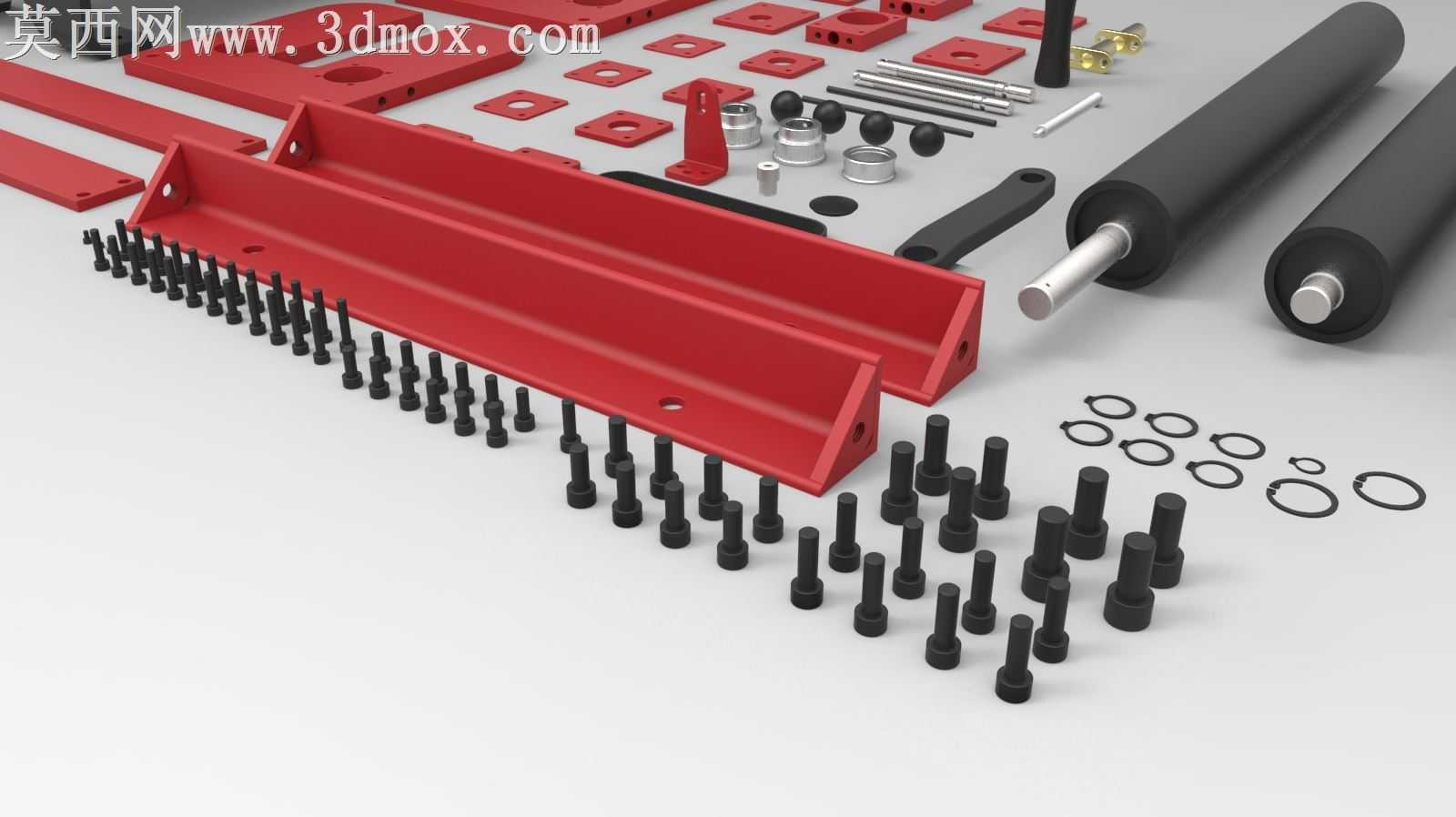

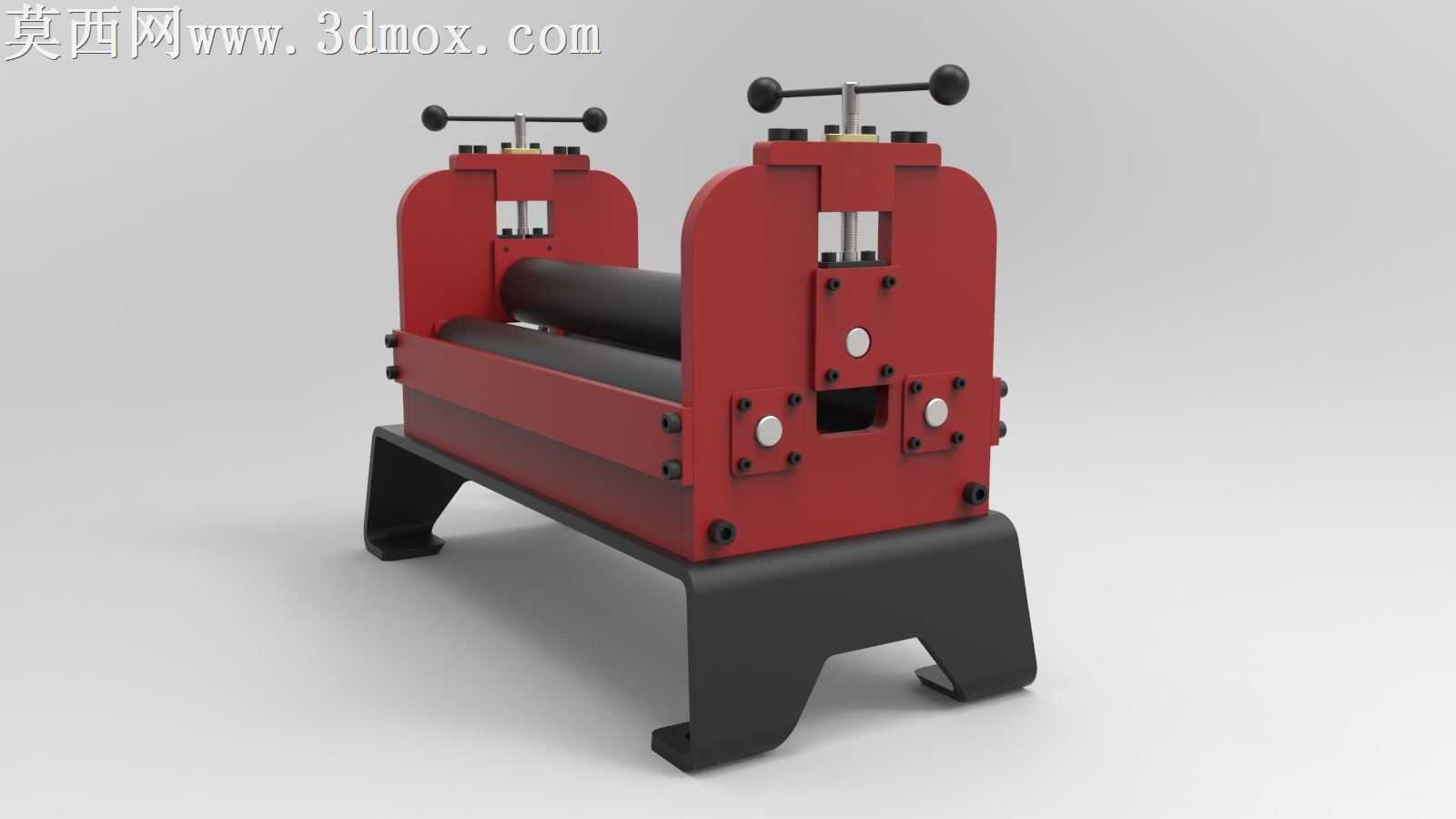

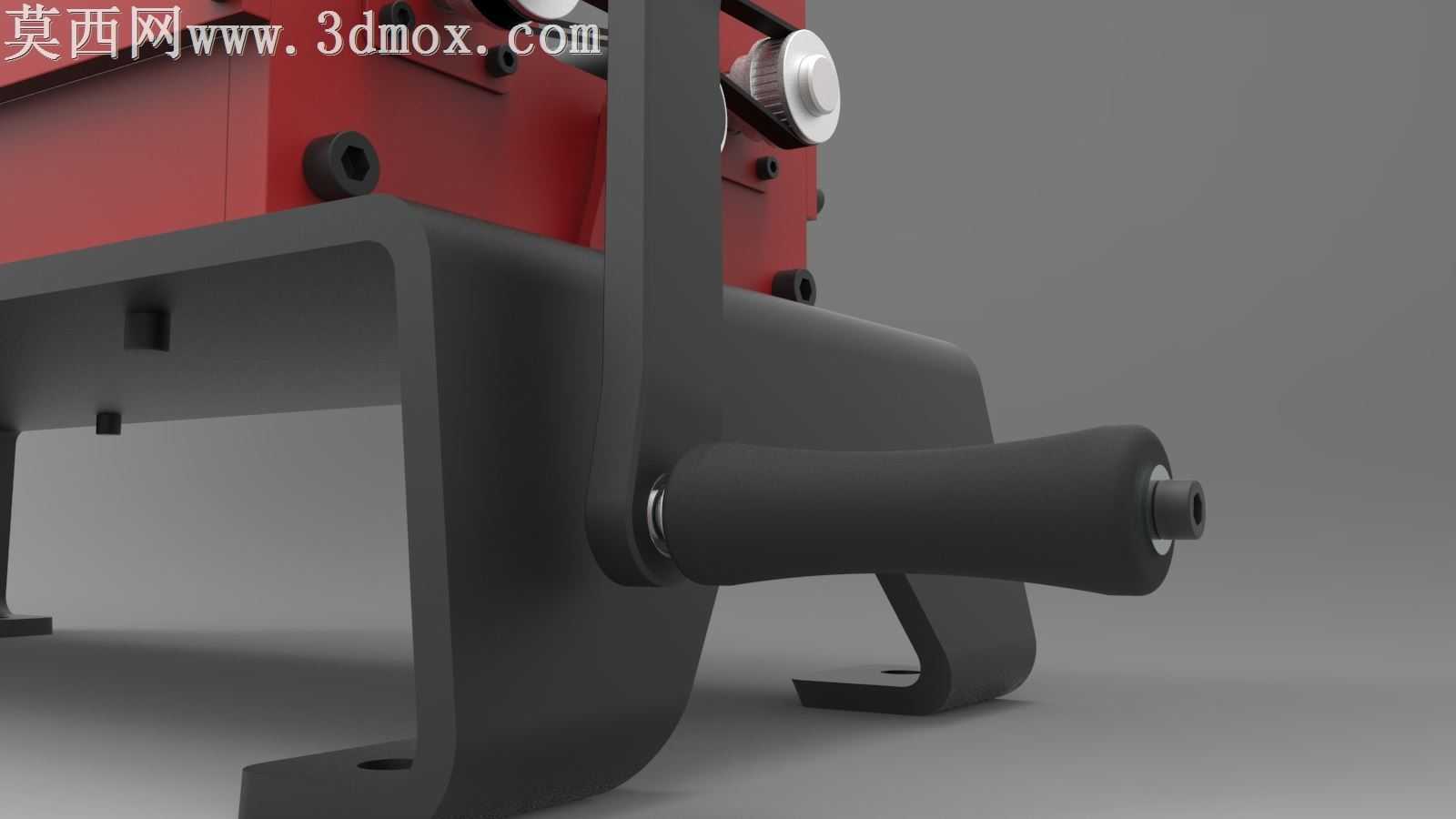

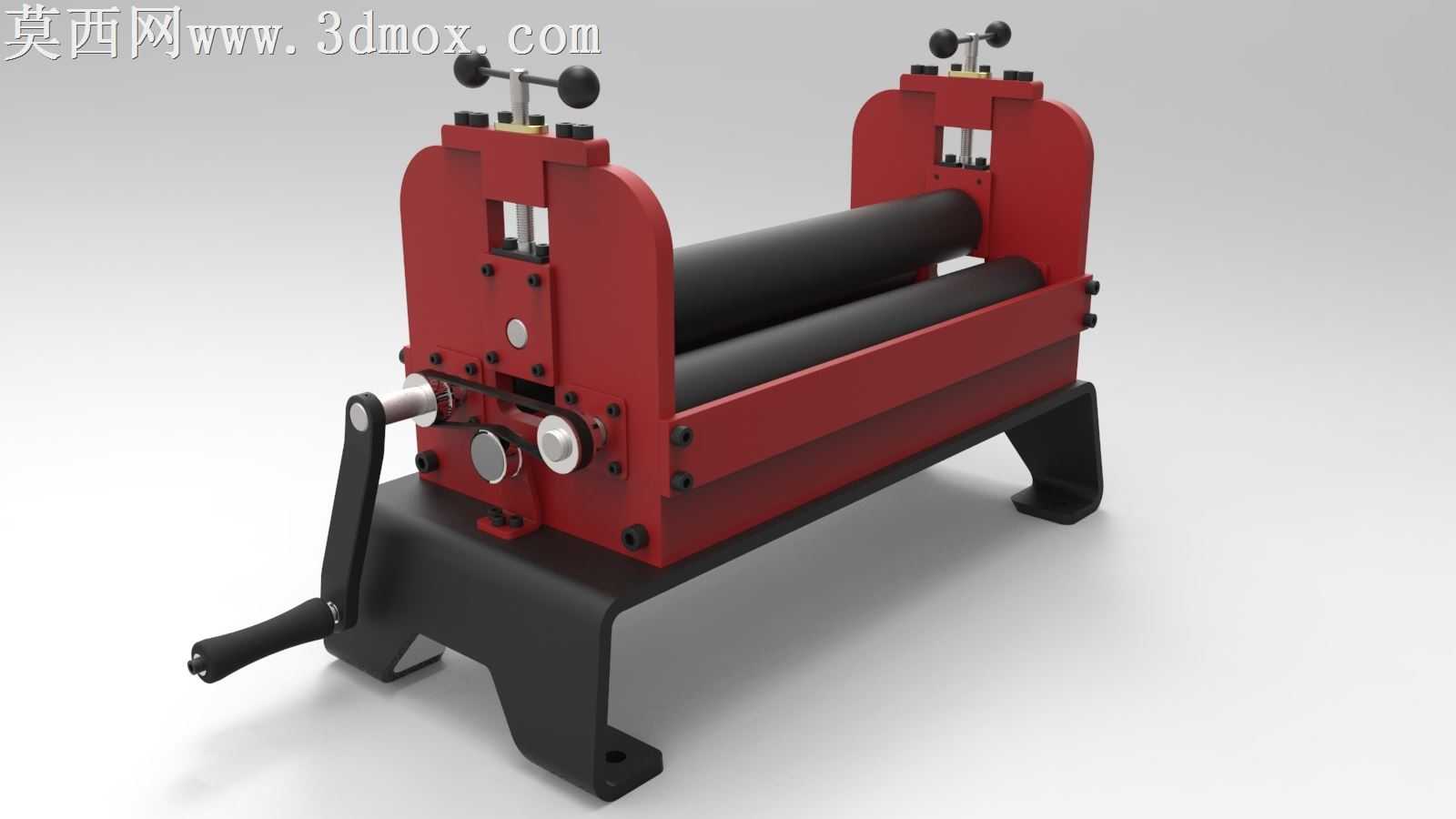

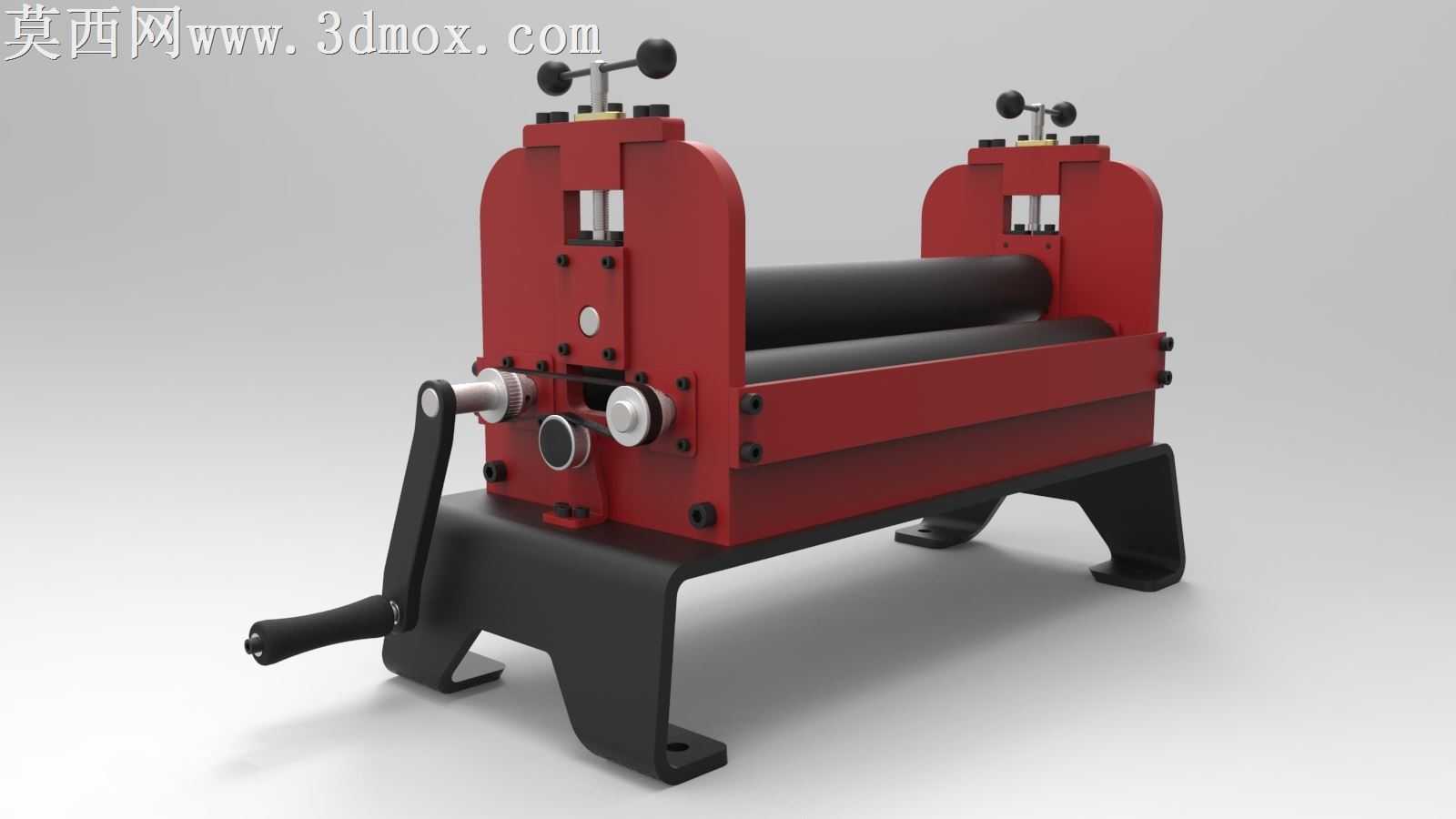

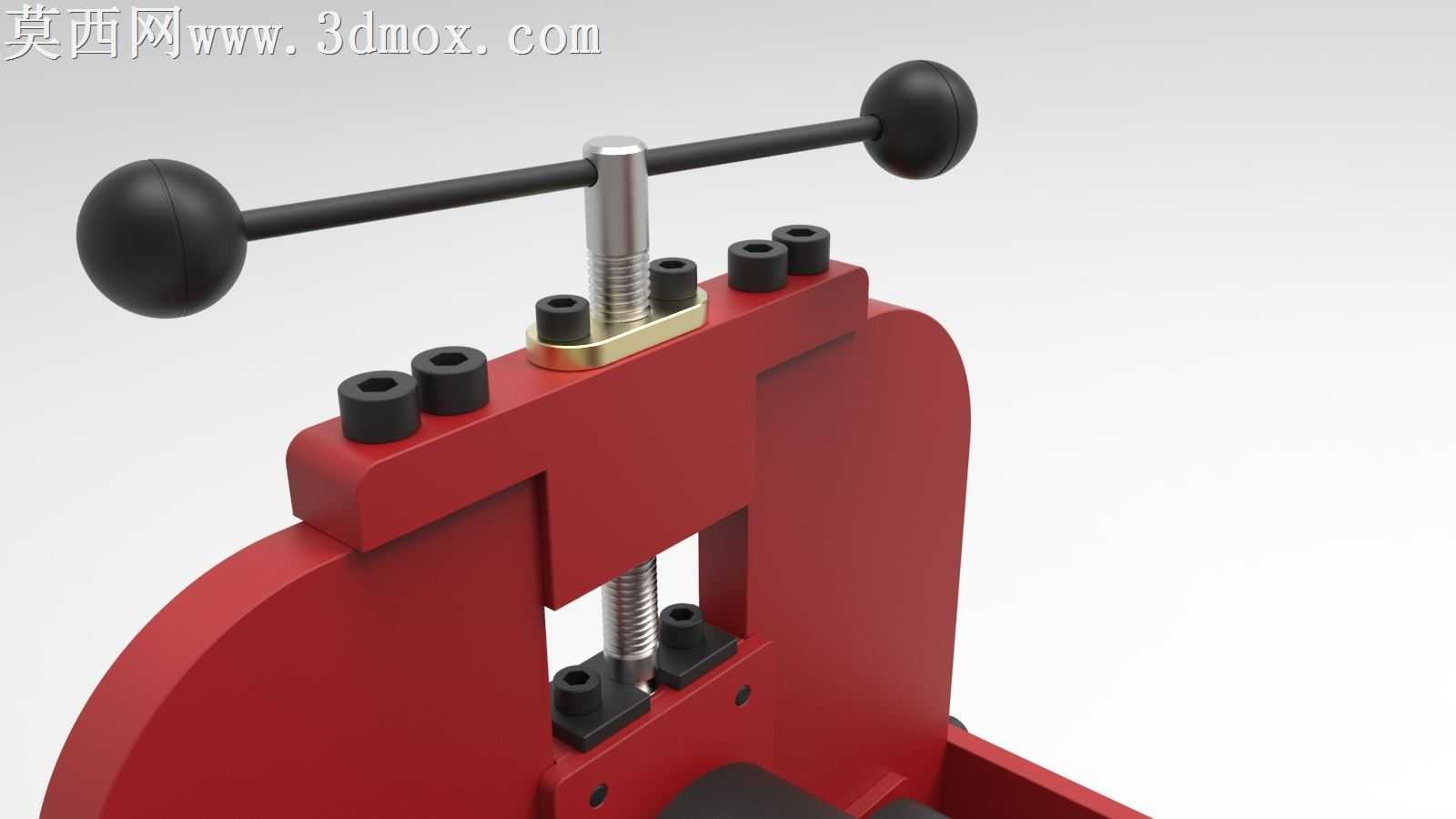

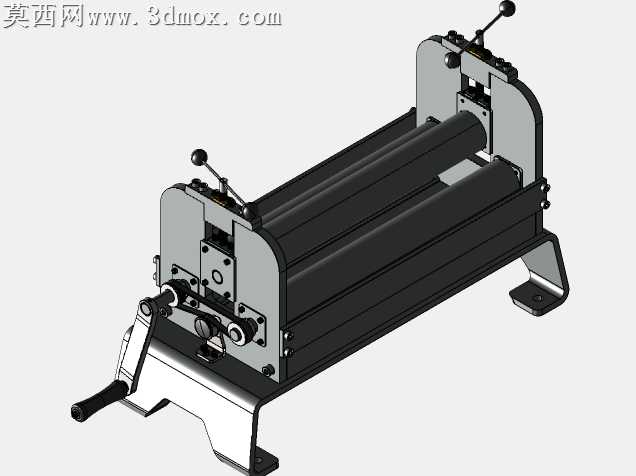

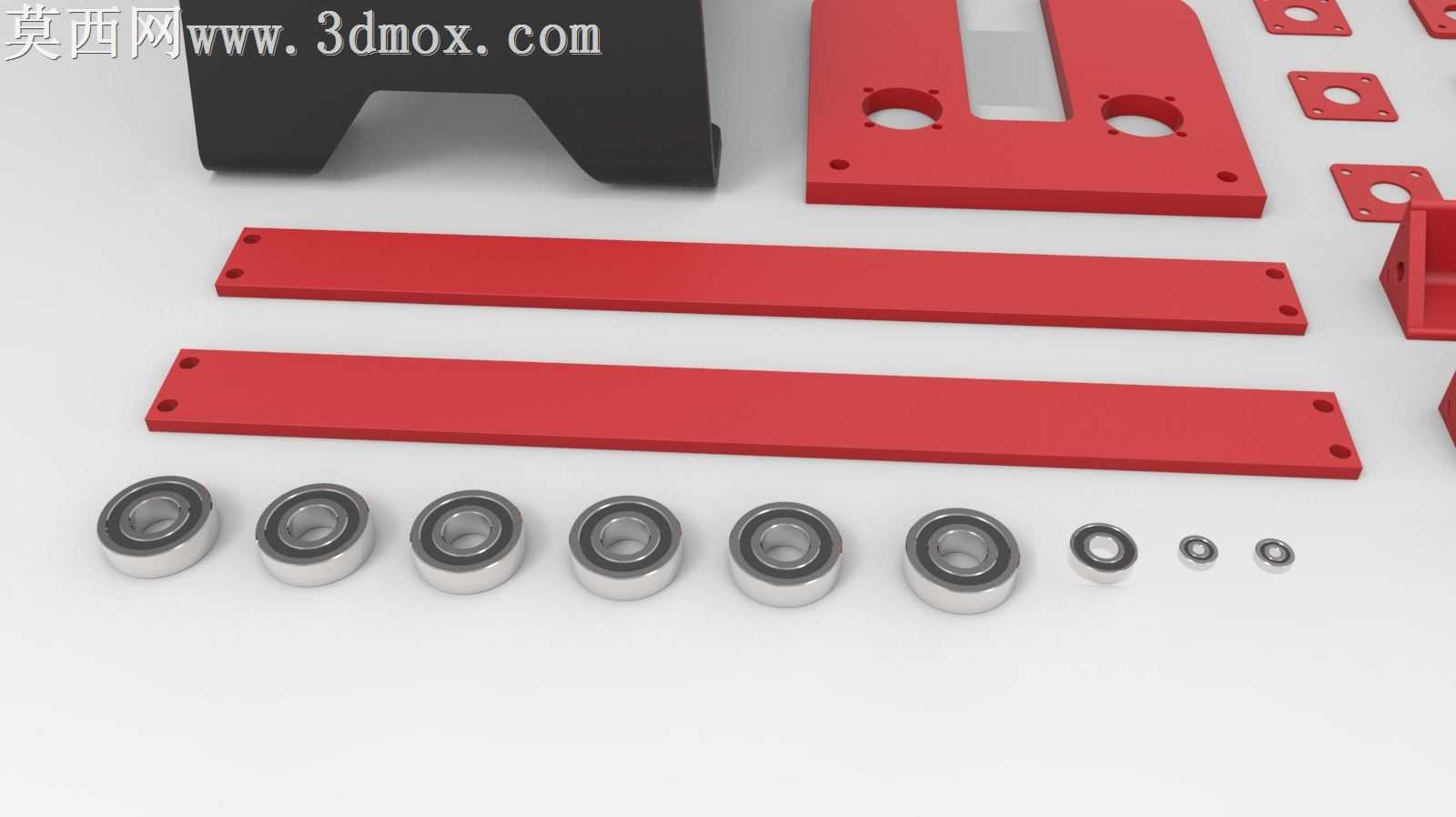

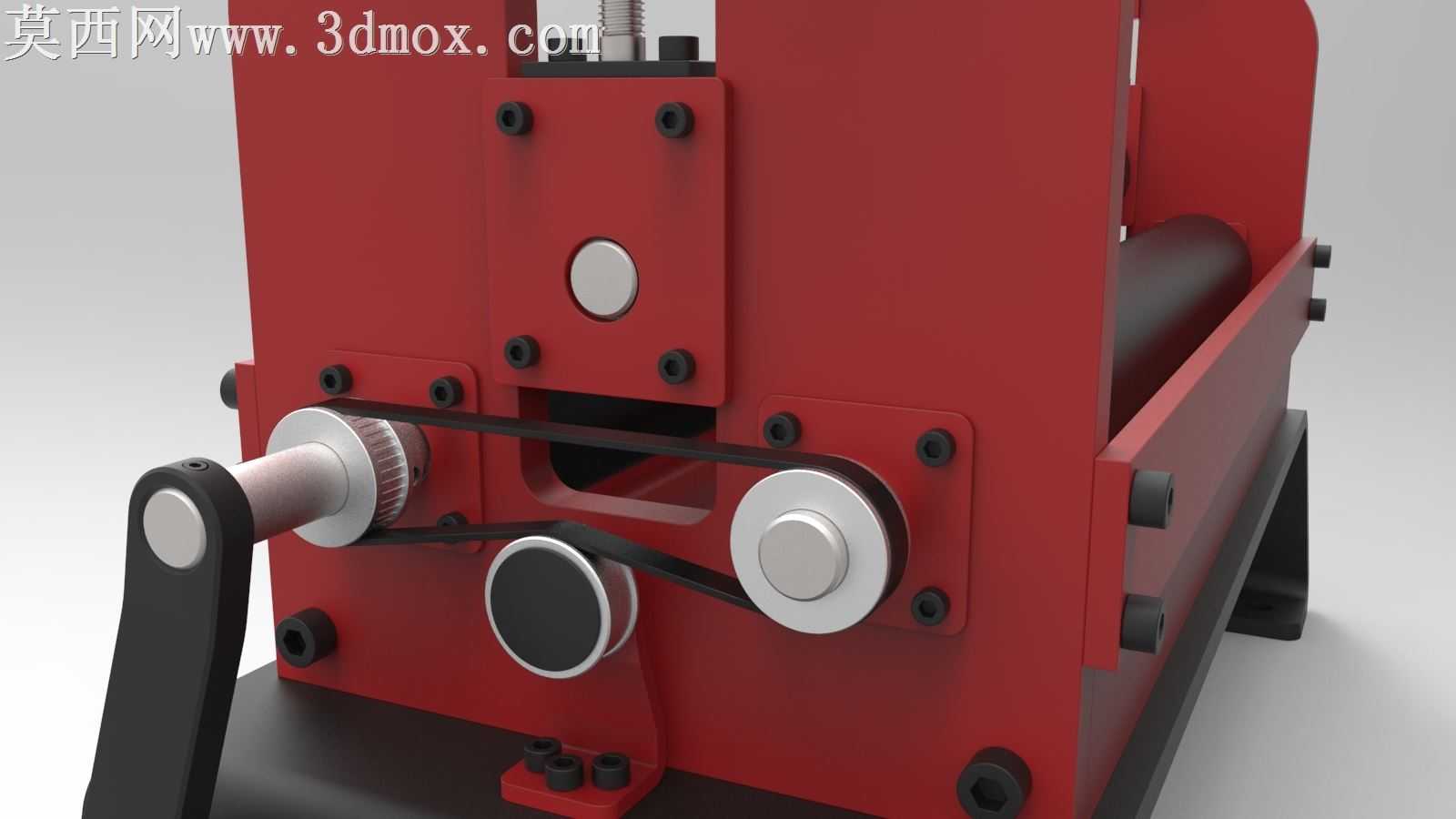

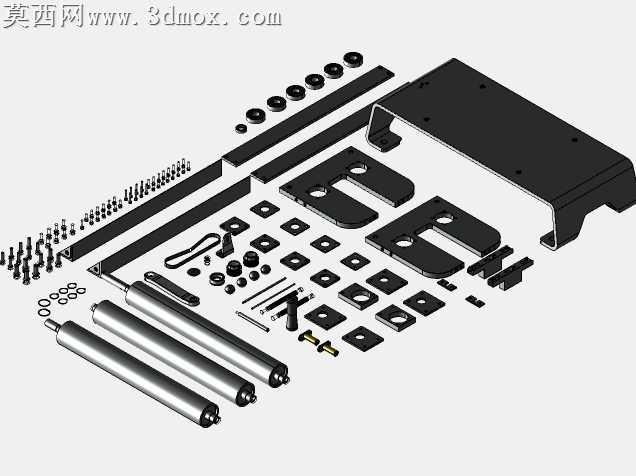

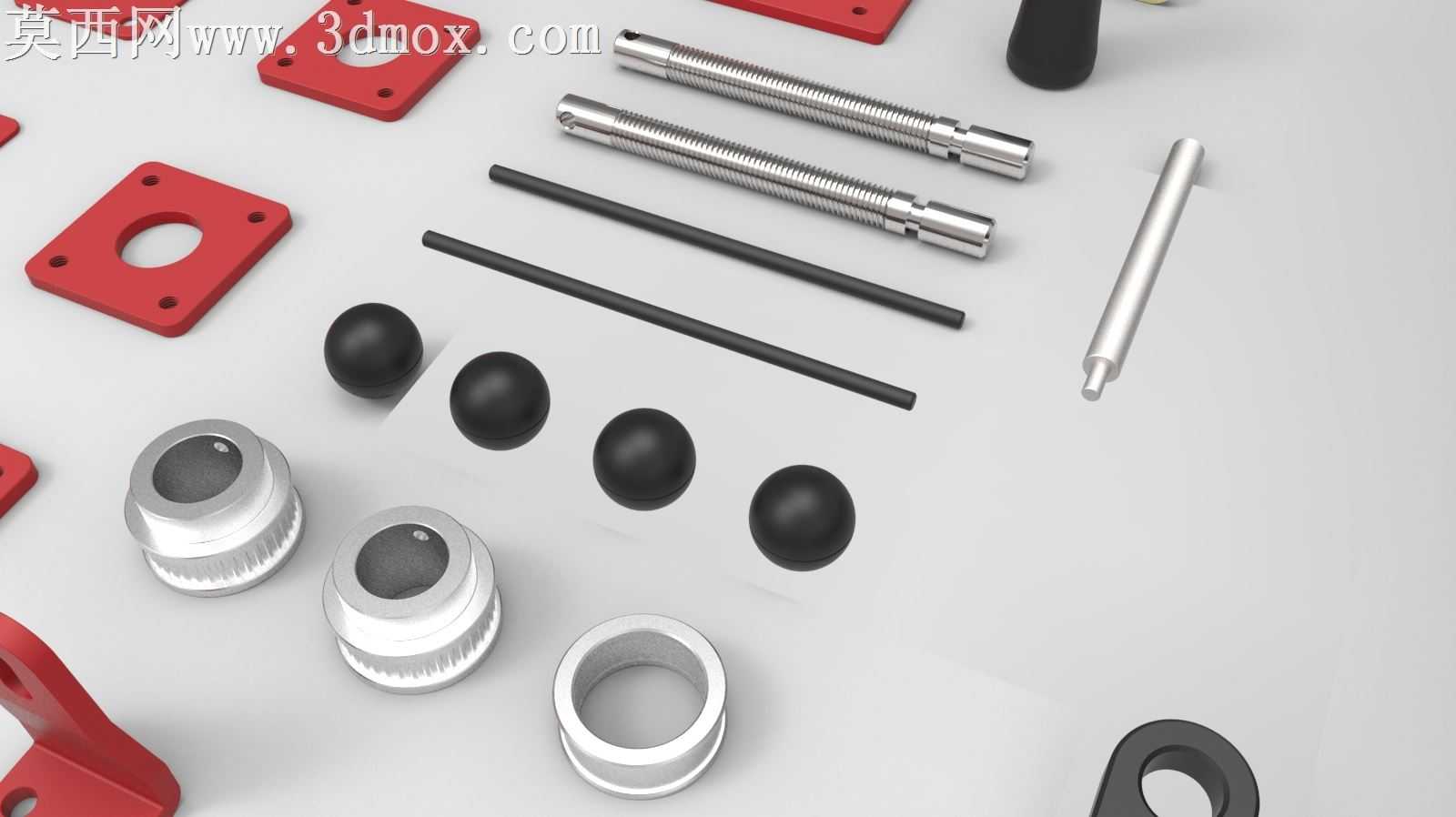

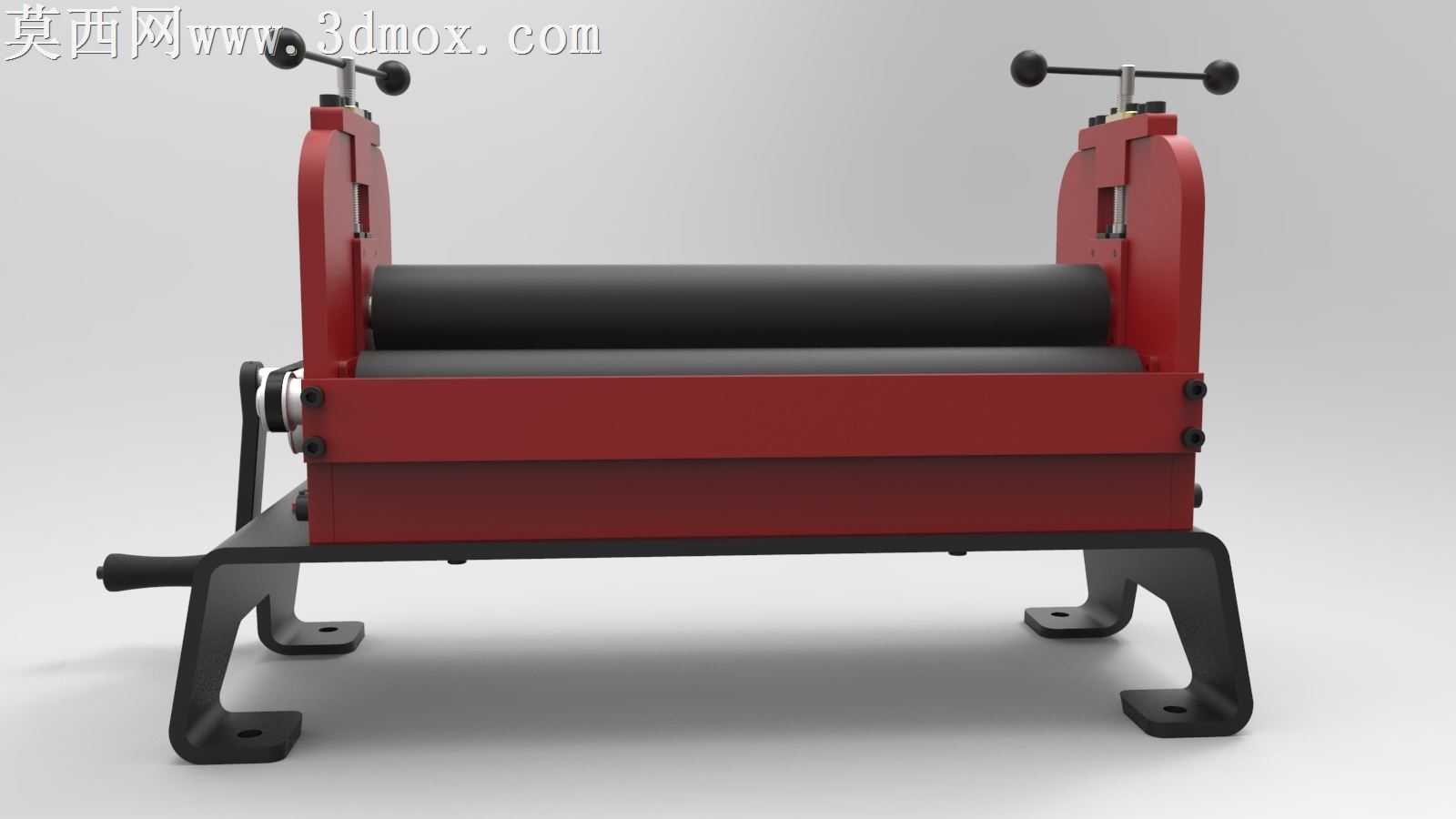

本作品为手动金属板辊压设备的三维建模设计，整体采用SolidWorks完成全参数化建模，所有零部件均按照实际加工装配尺寸进行1:1还原，建模过程中严格遵循机械设计公差配合要求，对活动部件预留合理的装配间隙，确保模型可直接用于工程参考与结构验证。渲染阶段采用Keyshot进行材质与光影处理，机架主体采用哑光铸铁红材质，还原工业设备漆面的磨砂质感，表面添加细微的颗粒纹理与使用痕迹，避免塑料感；辊筒部分采用高硬度镀铬金属材质，设置合适的反射粗糙度，模拟金属辊面长期使用后的轻微磨损效果；操作手柄采用黑色防滑橡胶材质，添加细微的防滑纹理与软质材质的漫反射特性，底座采用铸铁哑光黑材质，突出设备的厚重稳定感；调节旋钮采用亮面金属材质，与机架形成材质对比，突出操作部件的辨识度。结构设计上，设备采用对称式双立板机架结构，底部设置一体式支撑脚，预留安装固定孔位，保障设备作业时的稳定性；两根平行作业辊筒水平布置，上方设置带手轮的间隙调节机构，通过顶部双旋钮同步调节上辊的下压量，适配不同厚度的金属薄板加工需求；侧部设置手动摇柄传动结构，摇柄通过齿轮副连接下辊轴，摇动手柄即可驱动辊筒转动，实现板材的连续辊压输送，摇柄末端设置防滑握把，符合人工操作的人机工程学尺寸。设计思路围绕小型钣金加工作业场景展开，摒弃复杂的电动驱动结构，采用纯手动驱动方式，降低设备成本与使用门槛，适合小型作坊、教学实训、单件小批量薄板加工场景使用；整体结构无复杂异形零件，所有零部件均采用常规机加工工艺即可生产，辊筒、调节螺杆、传动齿轮等易损件均采用标准化设计，便于后期维护更换；建模过程中对所有装配关系进行了干涉检查，确保调节机构升降顺畅、传动部件转动无卡滞，各连接螺栓的位置、规格均符合机械设计标准，可直接导出工程图用于生产制造。
