插墙式带线手机充电适配器结构设计

日常消费电子配套的插墙式带线充电适配器，是民用低压供电场景里覆盖范围极广的终端取电部件，核心作用是将民用市电的高压交流电转换为手机等小型数码设备可直接使用的低压直流电，为设备内置电池提供稳定的充电输入，同时在供电链路里承担电气隔离、过流防护的基础作用，避免市电侧的电压波动、浪涌冲击直接损伤终端设备。这类产品的实际应用场景覆盖家庭、办公场所、公共充电区域等所有具备国标市电插座的环境，是智能手机普及阶段用户接触频次最高的供电配套部件，其结构设计的合理性直接影响日常使用的插拔手感、线缆耐用度以及长期插电的结构稳定性。

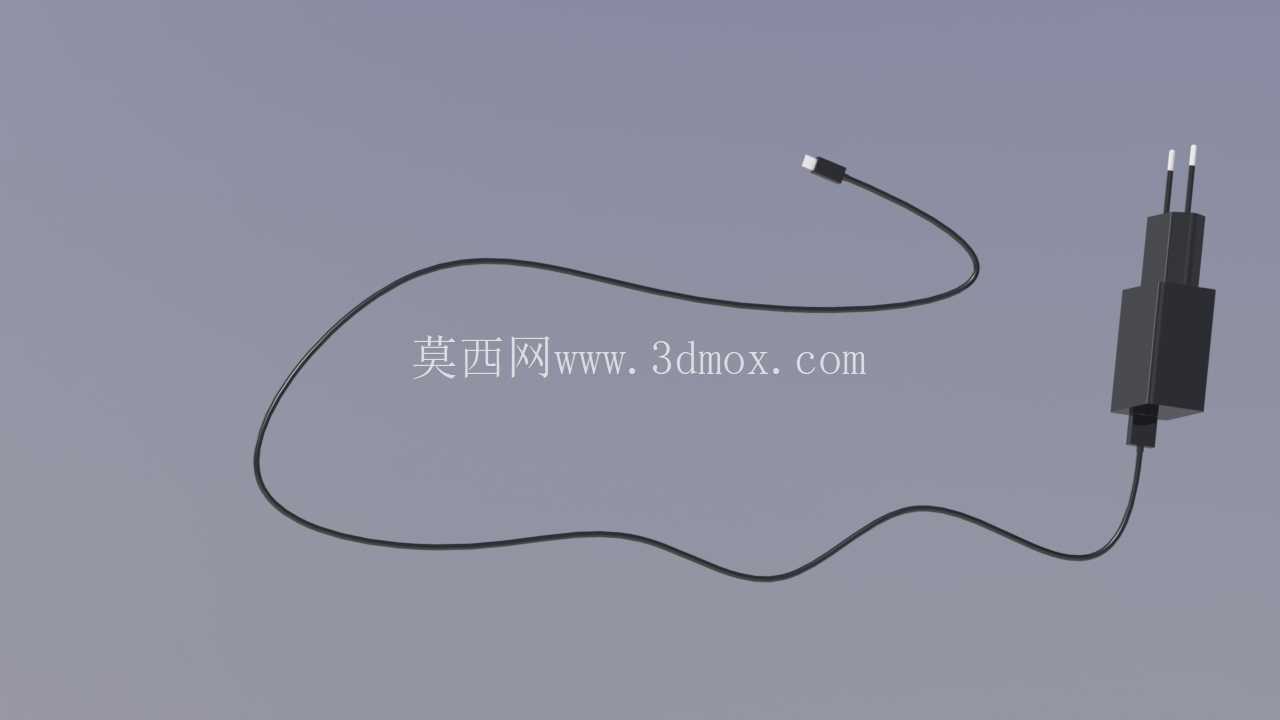

从结构设计的逻辑来看，这款带线充电器的整体布局分为插脚固定段、主体容腔段、出线连接段三个核心部分，插脚段采用国标两扁插的固定结构，插脚的伸出长度、片间距完全符合民用插座的适配标准，插脚与主体外壳的衔接位置做了限位凸台设计，避免插拔过程中插脚出现歪斜偏移，同时在插脚根部预留了密封挡边，减少日常使用中灰尘、潮气从插脚缝隙进入壳体内部的概率。主体容腔是整个充电器的核心承载空间，内部用于放置整流、变压、滤波相关的电路组件，本次结构设计仅完成壳体、插脚、输出线缆的外部结构搭建，未包含内部PCB板及电子元器件的详细结构，壳体采用上下扣合的装配方式，扣合位置的止口做了错位咬合设计，既可以提升壳体装配后的整体结构强度，也能减少合模缝的外露宽度，提升外观的整洁度。

出线连接段的设计重点在于线缆的防弯折保护，充电器输出线缆与主体衔接的位置做了加长的锥形应力分散套，线缆在日常使用中频繁弯折时，应力会沿着锥形套的斜面逐步分散，避免线缆根部因为反复弯折出现线皮破裂、内芯断裂的问题，这也是民用带线充电器最容易出现失效的位置，结构设计时特意加大了该位置的圆角过渡，没有出现直角转折的结构，尽可能降低应力集中的风险。输出端的接头采用通用的Micro USB接口形式，接头外壳做了防滑纹理处理，用户插拔接头时可以获得足够的摩擦力，不会因为手滑出现插拔费力的情况，接头内部的金属插片固定结构做了限位加强，避免多次插拔后插片出现松动移位。

外形尺寸的设定充分考虑了民用插座的安装边界，主体部分的宽度控制在常规五孔插座的单孔位占用范围内，实际插装在墙面插排或墙插上时，不会遮挡相邻的插座插孔，避免因为充电器体积过大导致相邻插孔无法使用的问题。主体的厚度设计兼顾了内部元件的容置空间与插墙后的突出距离，插装完成后主体与墙面的突出距离控制在合理范围内，不会因为突出过多容易被过往物体磕碰导致插脚变形。壳体表面采用哑光磨砂的外观处理，既可以减少日常使用中指纹、划痕的残留，也能提升手持插拔时的摩擦力，避免手滑导致充电器从手中滑落。

从实际使用的功能特性来看，这款充电器的结构设计充分考虑了民用场景的使用习惯，整体没有多余的突出结构，放置在桌面或者随身收纳时不会刮蹭其他物品，线缆的长度设定满足日常近距离取电的需求，线缆外皮采用柔性耐磨材质，日常拖拽、轻微拉扯都不会出现外皮破损的情况。插脚的固定结构做了防转动设计，长期插拔使用后插脚不会出现松动转动的情况，保证每次插装都能顺利对准插座插孔，不会因为插脚歪斜导致插装困难。上下壳体的扣合结构设计为无外露螺丝的形式，外观整体性更强，同时装配工序更简单，适合批量生产时的快速组装，扣合后的接缝均匀，不会出现上下壳错位、缝隙大小不一的问题。

在结构细节的处理上，壳体内部预留了足够的元件避让空间，即使后续调整内部电路元件的布局，也不需要对壳体结构做大幅度修改，具备一定的结构通用性。出线位置的线缆固定槽做了防滑齿设计，线缆装配完成后会被防滑齿牢牢卡住，即使受到较大的轴向拉力，线缆也不会从壳体内部被拉出，避免拉扯导致内部接线脱落。插脚与壳体内部的连接位置预留了焊接避让空间，方便后续生产时插脚与内部电路的焊接操作，不会因为空间不足导致焊接操作困难，也能避免焊接时的高温损伤周边的壳体结构。
