三层抽屉式工业储物柜体结构设计

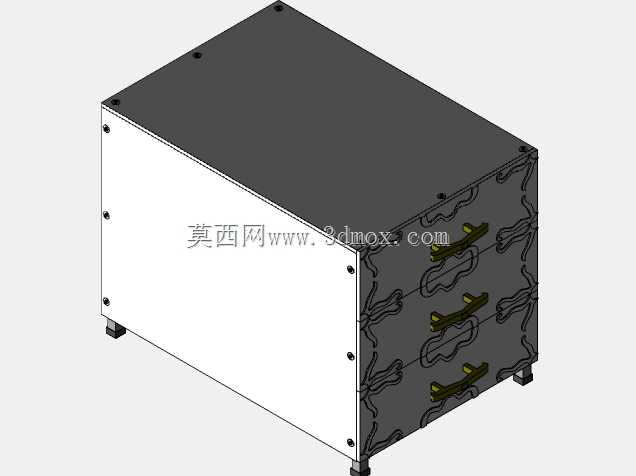

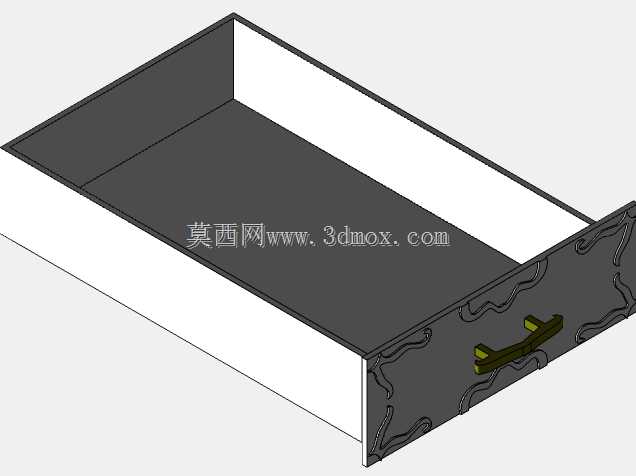

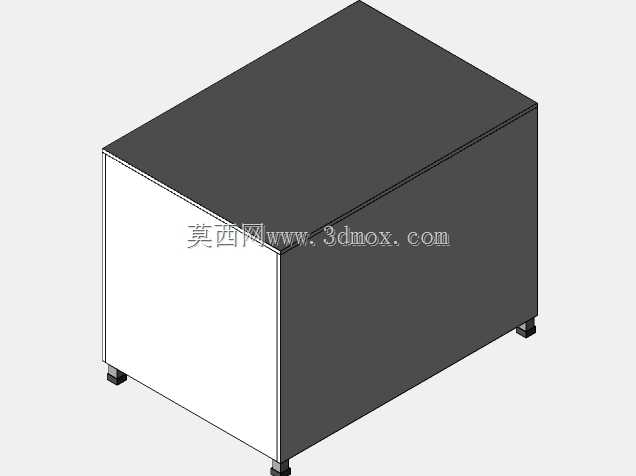

这款三层抽屉式储物柜体，主要面向车间工位旁工具收纳、实验室小型器材分类存放、办公区域零散物料规整这类场景设计，区别于常规开放式货架，封闭柜体加抽屉的结构能避免存放的精密小零件、专用工具落灰受潮，也能减少无关人员随意触碰存放物品的情况。从实际使用角度出发，柜体底部预留了可调支撑脚的安装位，安装时可以根据地面平整度调整四个脚的高度，避免柜体放置不稳出现抽屉推拉卡滞的问题，支撑脚的安装孔位按照常规M8脚杯的尺寸预留，现场更换配件不需要额外打孔。柜体的框架采用拼接式结构设计，侧板、背板、顶板之间通过侧边的紧固件连接，不需要复杂的焊接工序，加工时可以分别对各个板件做表面处理，白色侧板采用哑光喷塑工艺，耐刮擦且不容易留下指纹，抽屉面板做了纹理化处理，日常使用中产生的轻微划痕不会太明显。三个抽屉的承重按照单屉20kg的日常使用需求设计，抽屉两侧预留了滑轨安装位，可以适配常规的三节钢珠滑轨，抽拉时不会出现卡顿，抽屉正面的把手采用内嵌加外凸的造型，既不会因为把手突出过多在通道旁剐蹭过往人员，也能保证握持时的受力空间，方便快速拉开抽屉取放物品。设计时考虑到现场安装的便利性，所有板件的连接孔位都做了对位标识，组装时不需要复杂的工装辅助，两名操作人员配合就能在短时间内完成整柜组装，柜体的整体外轮廓尺寸控制在常规工位旁的预留空间范围内，不会占用过多的操作通道面积，顶部的平面还可以临时放置常用的操作手册、小型检测工具，拓展了使用场景。柜体侧面的连接点位均匀分布，保证整体框架的结构强度，满载存放物品时不会出现框架变形的情况，抽屉的限位结构也做了预留，避免抽拉时用力过猛导致抽屉整体滑落，造成存放物品掉落损坏。
