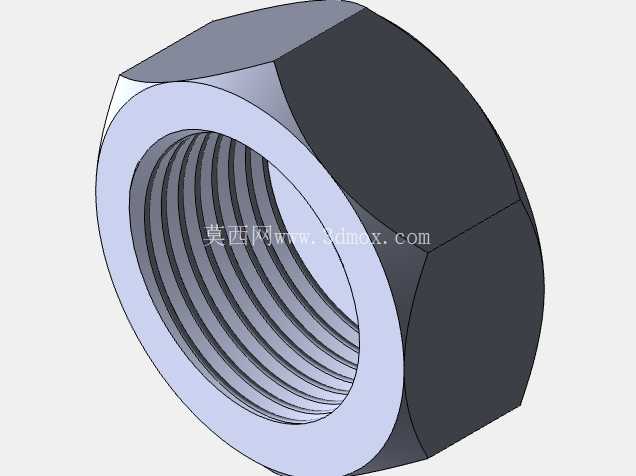

M85规格克拉比采六角内螺纹锁紧连接件

　　在重型机械装配、大型管道法兰对接、重载钢结构节点连接这类需要大规格螺纹紧固的场景里，M85规格的六角内螺纹连接件是传递预紧力、保障结构连接可靠性的核心基础零件，这款克拉比采结构的六角螺母，针对大规格螺纹连接易出现的预紧力衰减、重载下螺纹咬合错位、交变载荷下松脱的常见工程问题做了针对性的结构优化。从实际使用场景来看，这类大规格螺母常应用在矿山破碎设备的主轴锁紧、大型液压机的立柱连接、风电塔筒的法兰拼接、重型输送设备的辊轴固定等工况，这些场景普遍存在载荷波动大、部分工况伴随振动冲击、安装后维护间隔长的特点，对紧固件的咬合精度、载荷分布均匀性都有较高要求。设计阶段首先要匹配M85公制粗牙螺纹的公差带，内螺纹的中径公差严格控制在6H级，保证和对应外螺纹件配合时，螺纹牙的接触面积能达到全牙高的75%以上，避免局部牙型应力集中导致的螺纹滑牙、变形问题。外形采用标准六角结构，对边尺寸、对角尺寸严格适配大规格重型扳手的操作空间，六角的棱边做了小尺寸倒角处理，既避免安装时扳手打滑刮伤零件表面，也能在热浸镀锌、发黑等表面处理工序中减少积液，提升表面处理层的均匀性。

　　螺母的支撑面做了0.2mm以内的平面度控制，和被连接件表面贴合时，不会因为支撑面翘曲导致预紧力偏载，这一点在大扭矩锁紧时尤为重要——如果支撑面平面度超差，锁紧过程中螺母会出现偏斜，螺纹副的受力会集中在单侧牙型，短期可能出现预紧力达不到设计值，长期受交变载荷作用时很容易出现螺纹疲劳断裂。和普通标准六角螺母不同，这款螺母的螺纹入口端做了30度的导向倒角，长度约为一个螺距，安装时可以快速对准外螺纹件的端头，减少螺纹错扣的概率，尤其是在高空、狭窄空间这类视线不佳、操作不便的安装场景里，导向倒角能大幅降低安装对位的难度，减少螺纹副的安装损伤。

　　螺母的厚度设计参考了重型紧固件的载荷计算标准，在保证足够螺纹啮合长度的前提下，避免了不必要的材料冗余，整体厚度能满足8.8级强度等级螺栓配合时的螺纹剪切强度要求，不会出现螺母螺纹先于螺杆断裂的失效情况。从安装边界来看，这款螺母的六角外接圆直径、支撑面外径都做了适配性设计，配套的平垫、防松垫圈可以直接选用对应M85规格的标准件，不需要定制非标垫圈，能降低现场装配的配件采购成本。在实际建模过程中，螺纹部分采用精确的螺旋扫描特征生成，还原了真实螺纹的牙型轮廓，而不是用简化的贴图示意，这样在做虚拟装配、干涉检查时，可以准确模拟螺纹旋合的全过程，提前发现装配时可能出现的螺纹干涉、长度不匹配等问题。六角外形的建模严格遵循公差要求，对边尺寸的建模偏差控制在0.1mm以内，能直接用于后续的工装夹具设计、扳手选型校核。针对不同工况的使用需求，这个结构的模型也可以快速调整参数，比如修改螺纹公差带适配不同精度等级的配合要求、调整螺母厚度适配不同剪切强度要求的连接场景、在六角侧面加工销孔配合防松销使用，模型的特征树做了参数化关联，修改核心尺寸时不需要重建全部特征，能提升后续变型设计的效率。

　　很多工程师在做大型设备的整机建模时，容易忽略大规格紧固件的细节建模，要么用简化的圆柱体代替，要么螺纹部分做简化处理，导致后续做有限元分析时，螺纹副的应力分布计算结果和实际情况偏差较大，这款精确建模的螺母模型，可以直接导入到装配体中，用于连接节点的应力仿真、装配工艺模拟，能提升整体设计的准确性。在重型设备的维护场景中，这类大规格螺母的拆装需要匹配对应的扭矩值，模型的精确外形尺寸也可以用于拆装工具的空间校核，提前验证操作空间是否足够，避免现场安装时出现扳手无法转动、操作空间不足的问题。
