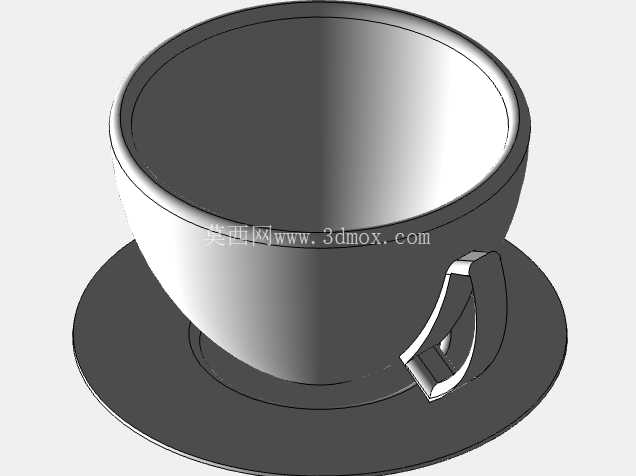

带把手陶瓷杯配圆形承托碟造型设计

　　日常餐饮场景里，杯碟组合是高频使用的日用器皿，不管是商务会客区的茶饮接待、连锁咖啡店的出品配套，还是家庭餐厅的日常使用，这类带把手杯体搭配承托碟的结构都有广泛的应用空间。从结构设计的角度看，杯体的敞口弧度做了渐进收窄处理，杯口边缘做了1.2mm的加厚卷边，既能够避免饮用时唇部接触的突兀感，也能提升杯口的抗磕碰强度，日常清洗、挪动过程中轻微碰撞不容易出现崩边问题。杯身的曲面过渡采用连续G2曲率衔接，从杯口向下逐步收窄到杯底位置，整体重心落在杯底直径60%的中心区域，盛放满容量液体时不会出现头重脚轻的侧翻风险，配合底部的环形定位凸台，能够刚好嵌入配套碟子的中心凹槽内，挪动碟子的时候杯体不会出现滑移错位。

　　把手的安装位置做了人机工程校核，把手内侧和杯身外壁预留了22mm的握持间隙，成年人四指弯曲后可以自然穿入握持，把手的截面做了椭圆过渡处理，没有尖锐棱角，握持时的压强分布均匀，长时间端举盛有热饮的杯体也不会出现明显的压痕或烫手问题。配套的碟子采用浅盘式结构，中心的定位凹槽深度为2mm，刚好和杯底的凸台形成配合，碟子边缘做了微微向上翘起的翻边，能够承接杯体不慎洒出的少量液体，避免液体流到桌面造成污染，碟子的外径比杯体最大直径大45mm，除了放置杯体之外，还可以临时放置搅拌勺、糖包这类配套小物件。

　　建模过程中，杯体的壁厚控制在2.5mm，整体均匀一致，采用回转体基础特征做主体造型，再通过曲面切除做出把手的安装位，把手采用扫描特征生成，和杯身的衔接位置做了全圆角过渡，避免出现清洁死角，日常使用后不容易残留茶渍、咖啡渍。碟子同样采用回转体特征构建，中心凹槽的尺寸和杯底凸台做了0.2mm的间隙配合，既保证放置时的定位精度，也不会因为配合过紧导致杯体提起时连带碟子一同被带起。从安装边界的角度看，整套杯碟放置在平面上的总占用投影直径为160mm，总高度为85mm，常规的杯架、碗碟收纳格都可以兼容放置，不需要额外调整收纳空间尺寸。

　　杯体的容量控制在220ml左右，刚好适配单份意式浓缩加奶泡的咖啡出品容量，也可以满足日常冲泡茶饮的使用需求，碟面的剩余空间可以满足放置两块方糖或者一个小型茶点的使用需求。设计过程中特意规避了复杂的外表面纹理，整体采用光滑曲面造型，一方面是降低陶瓷生产过程中的脱模难度，提升成品率，另一方面光滑表面也更适配日常的洗碗机清洗流程，不会在纹理缝隙中残留洗涤剂或食物残渣。杯底和碟子接触的位置做了一圈微小的磨砂平面处理，既能够减少两者接触时的刺耳摩擦声，也能提升放置时的摩擦力，进一步降低滑移风险。把手和杯身的连接位置做了加厚处理，能够承受150N的垂直拉力，日常端举、清洗过程中不会出现把手断裂的问题，整体结构的强度完全满足日常餐饮场景的使用强度要求。
