钻床适配木工榫眼加工连接附件

在小型木工加工作业场景中，台钻、立式钻床这类通用钻削设备的应用覆盖度极高，多数木工作坊、DIY加工场景都会配备这类设备完成钻孔、扩孔类作业，但市面上单独售卖的10mm规格榫眼凿，往往不会标配适配常规钻床主轴的连接结构，导致这类专用榫眼加工刀具无法直接装夹在普通钻床上使用，单独采购进口适配配件不仅采购周期长，额外的运输、关税成本也会让小批量加工、个人DIY场景的加工成本大幅抬升，这类连接附件的设计正是为了解决这一实际加工痛点。

从功能定位来看，该附件属于钻床的专用工装连接部件，核心作用是实现标准10mm木工榫眼凿与常规钻床主轴的可靠连接，将钻床的主轴进给运动、旋转动力稳定传递到榫眼凿上，让普通钻床无需额外改造即可完成方形榫眼的加工作业，拓展通用钻床的加工适用范围，不需要为了少量榫眼加工需求单独采购专用方眼钻设备，降低小型加工场景的设备投入成本。

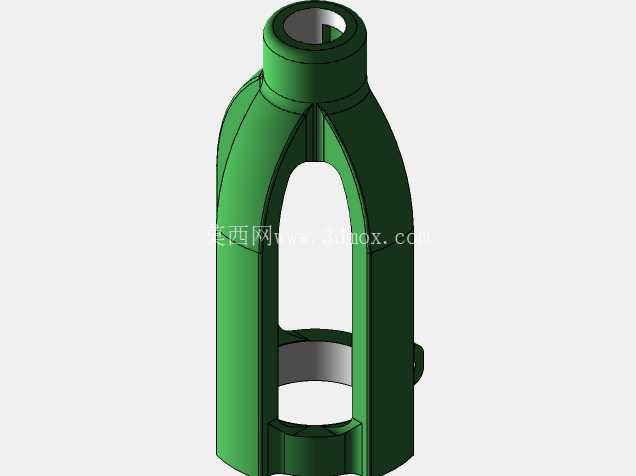

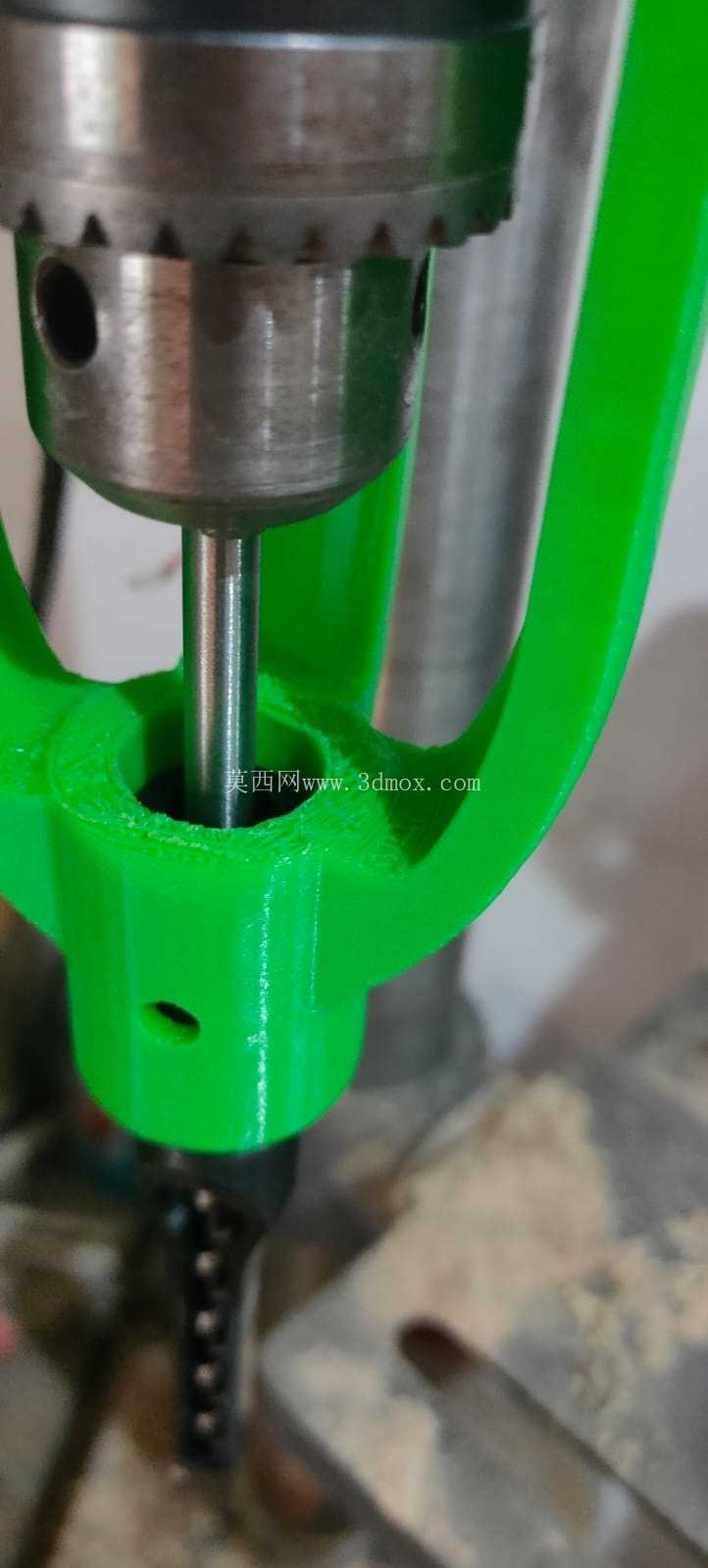

结构设计层面，该附件整体采用立式中空套筒式结构，上部为标准钻床装夹段，外径尺寸匹配普通钻床夹头的装夹范围，内孔直径适配10mm榫眼凿的柄部尺寸，能够保证刀具装夹后的同轴度，避免加工过程中出现偏摆、抖动问题；中部采用对称开式叉形结构，既可以减轻附件整体重量，降低钻床主轴的额外负载，也能为榫眼凿的切削排屑留出足够空间，避免木屑堆积在刀具与连接结构的缝隙中，影响加工顺畅度；下部设置有刀具定位锁紧结构，能够对插入的榫眼凿进行轴向定位，保证刀具伸出长度符合加工深度要求，同时侧面的锁紧凸台结构可以配合紧固件完成刀具的周向固定，防止加工过程中刀具出现转动、窜动问题。

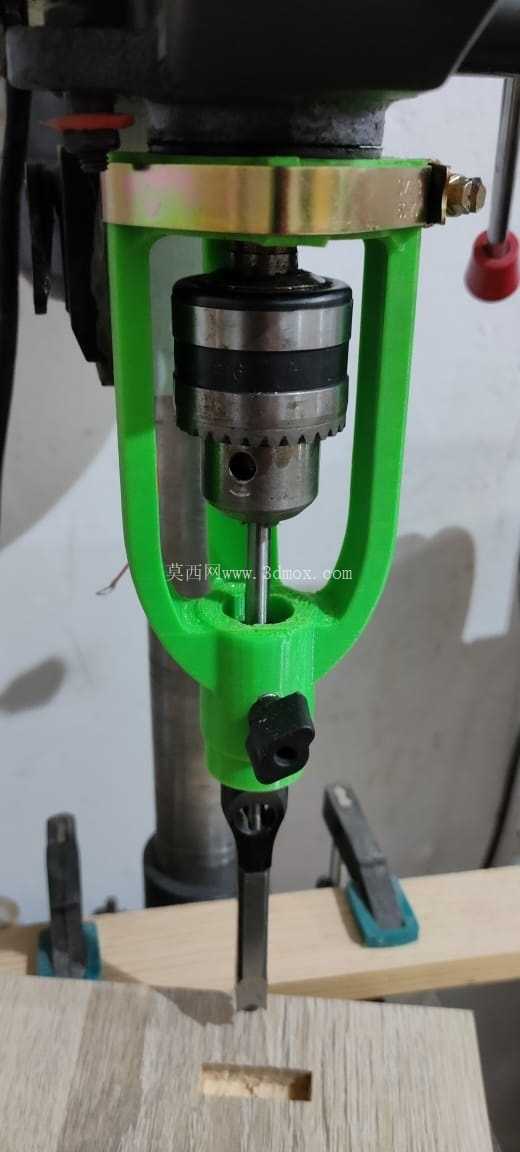

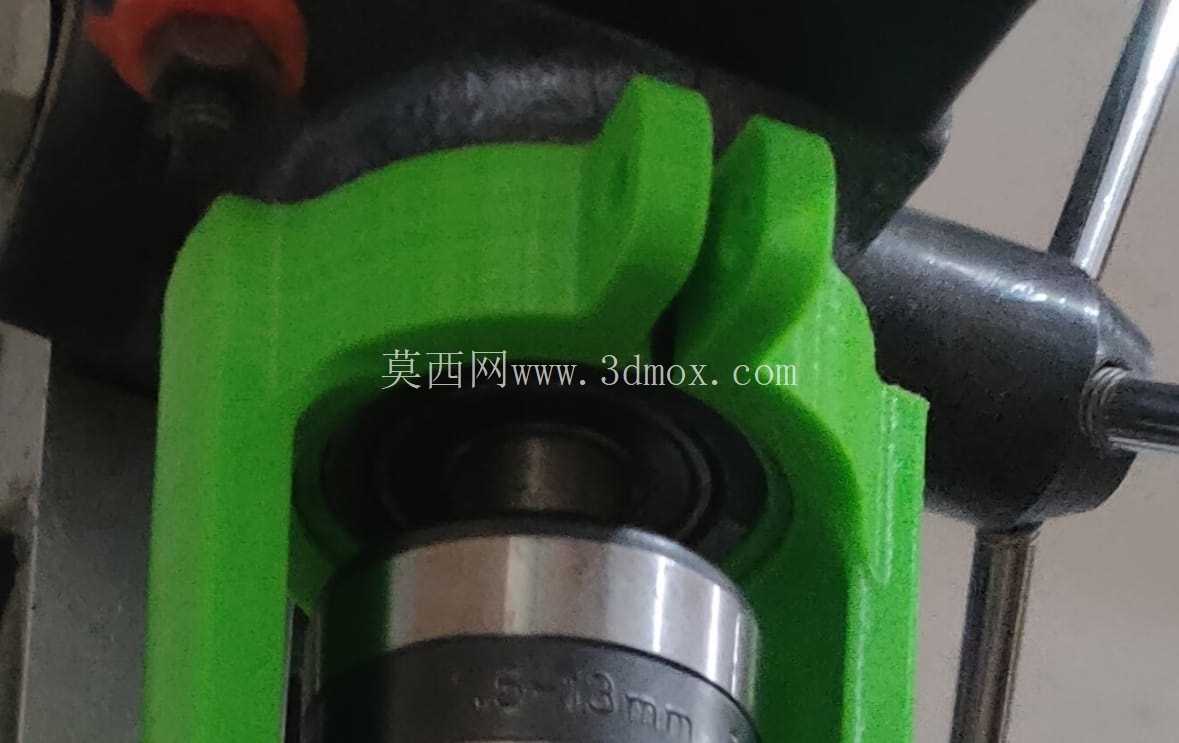

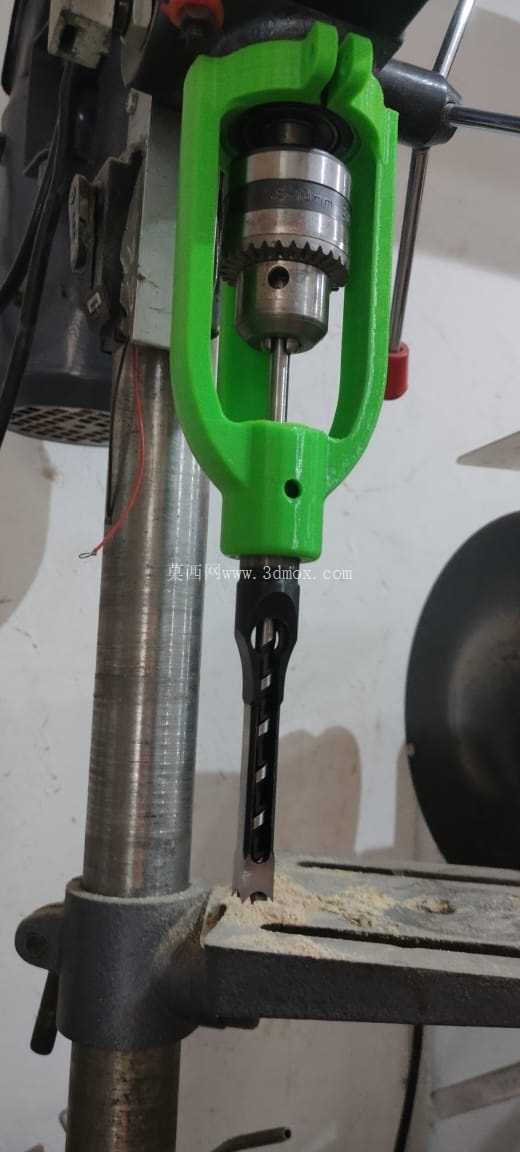

安装边界方面，该附件上部装夹段的长度控制在常规钻床夹头的最大装夹行程范围内，不会出现夹头无法完全夹持、装夹刚性不足的问题；中部叉形结构的开口宽度大于10mm榫眼凿的最大切削外径，保证刀具上下进给过程中不会与附件本体发生干涉；整体最大外径控制在60mm以内，不会在钻床工作台面上占用过多操作空间，适配多数小型台钻的工作台安装尺寸，安装时只需要将附件上部夹入钻床夹头拧紧，再将榫眼凿从附件下部内孔插入调整到合适伸出长度，拧紧侧面锁紧螺钉即可完成装夹，不需要对钻床本身进行任何结构改造，装拆流程和普通钻头装夹一致，不需要额外的专用装夹工具。

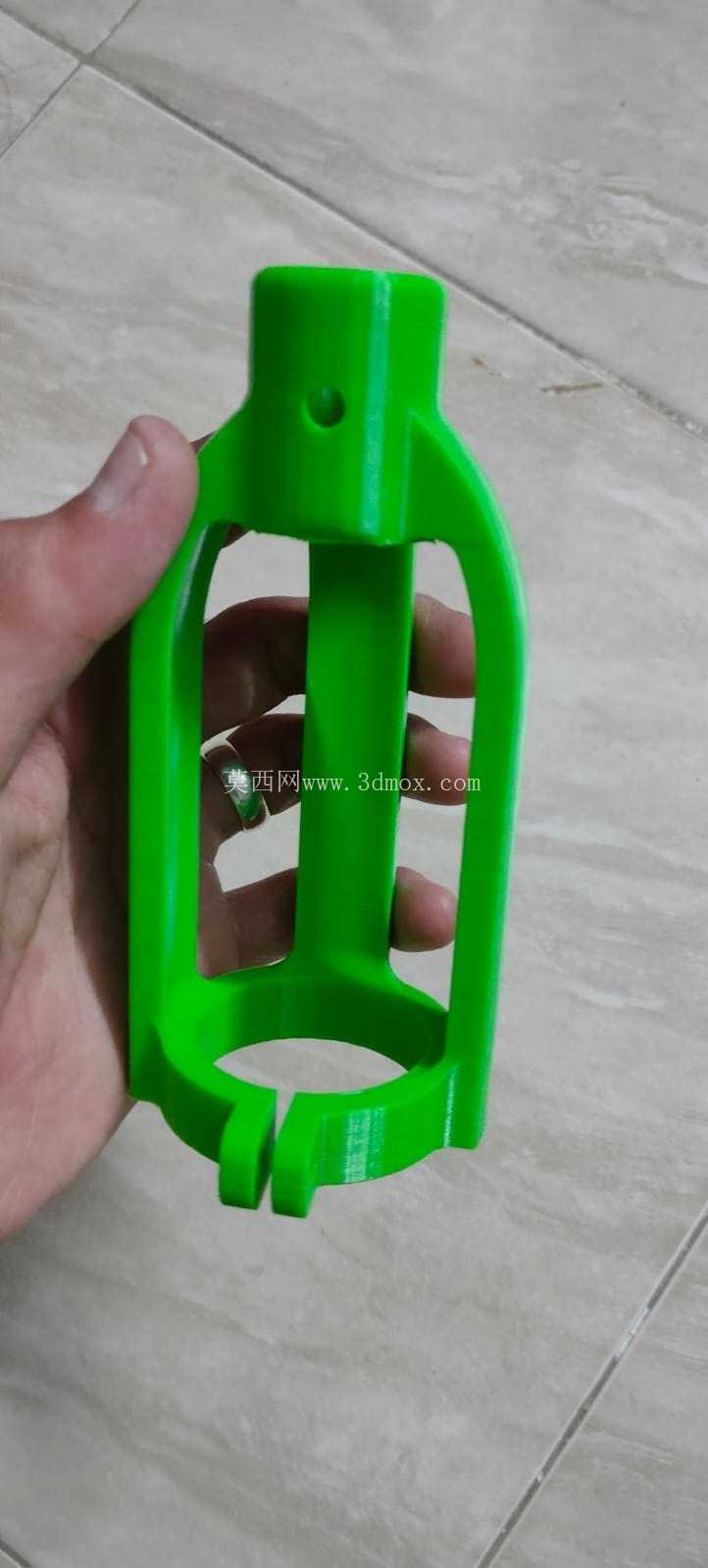

实际加工过程中，该附件的中空结构可以让压缩空气从上部通入，直接吹向切削区域，帮助木屑快速排出，避免榫眼内部积屑导致的加工表面粗糙、刀具卡滞问题；外壁的加强筋结构沿着轴向分布，在减轻整体重量的同时保证了结构刚性，即使在硬木材质的榫眼加工进给过程中，也不会出现结构变形、夹持松动的问题；整体结构没有复杂的异形曲面，除了内孔与装夹面需要保证加工精度外，其余结构的加工门槛较低，采用普通FDM3D打印即可制作出满足使用要求的成品，也可以采用铝合金材质进行机加工，获得更高的刚性与使用寿命，适配高频次的批量加工作业需求。

从应用场景拓展来看，这类连接附件的设计思路可以延伸到其他专用木工刀具与通用钻床的适配场景，只需要调整内孔尺寸、锁紧结构形式，就可以适配不同规格的榫眼凿、方孔钻等专用刀具，让通用钻床的加工覆盖范围进一步拓展，对于小型木工坊、个人DIY加工场景来说，这类小工装的应用可以大幅提升现有设备的利用率，减少专用设备的采购投入，同时不需要改动原有设备的结构，不会影响钻床原有钻孔、扩孔等功能的正常使用，装拆切换的时间成本极低，非常适合多品种小批量的柔性加工场景。
