入耳式平头耳塞外观结构设计方案

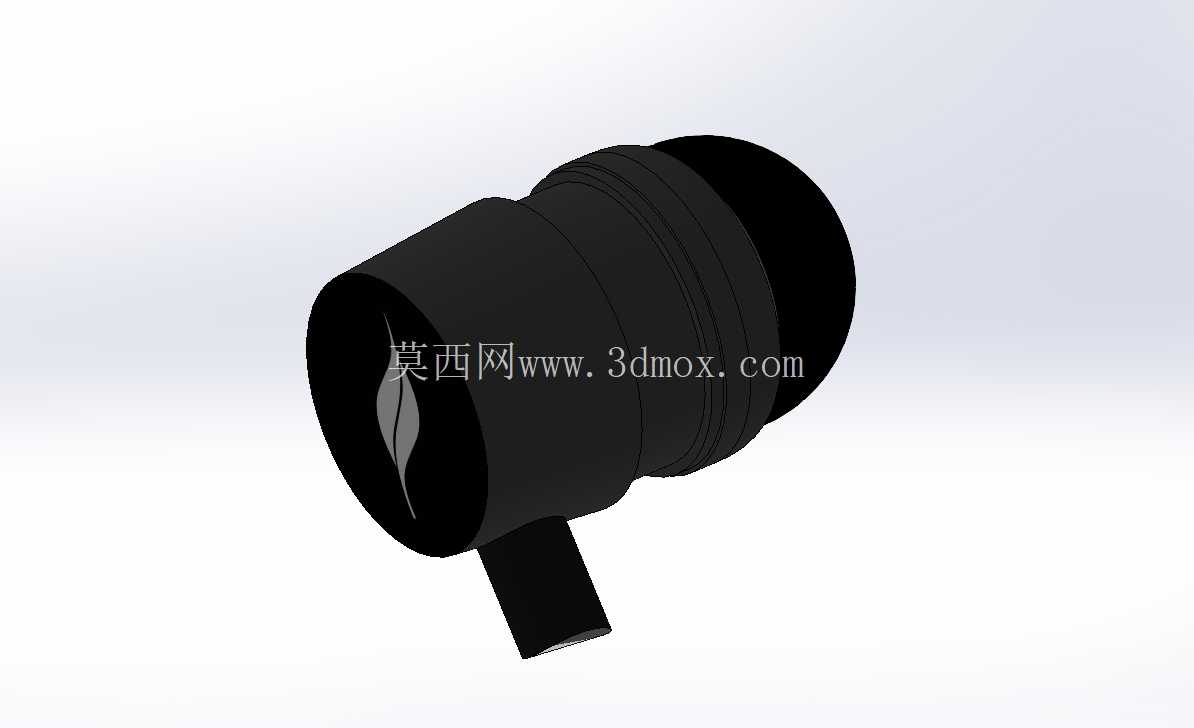

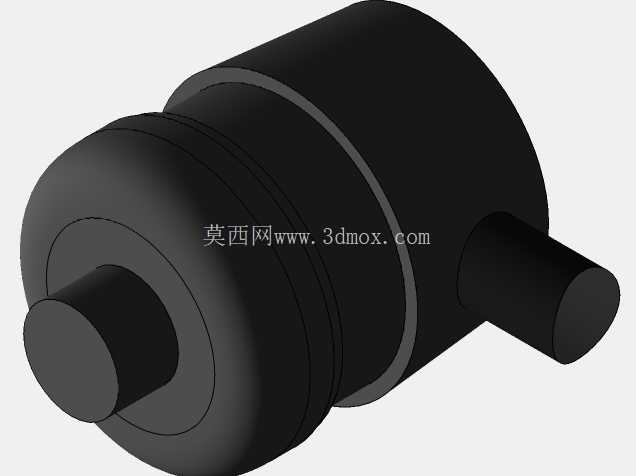

　　日常通勤、办公学习、运动休闲等场景中，入耳式平头耳塞是普及率极高的个人音频终端配件，这类产品的结构设计需要同时兼顾佩戴舒适度、声学输出效果与装配可靠性，本次的耳塞结构设计围绕日常使用的核心需求展开。从实际使用场景来看，这类耳塞需要适配多数用户的耳道轮廓，避免长时间佩戴产生的胀痛感，同时要兼顾日常携带时的抗磕碰性能，以及出声部位的防尘防异物堵塞需求。设计过程中首先确定了整体的腔体轮廓，采用圆润的类椭球形腔体结构，腔体边缘做了连续的大圆角过渡，没有尖锐的棱角，既能够降低佩戴时与耳道皮肤的接触压强，也能减少日常放置、携带过程中磕碰掉漆或者结构开裂的概率。

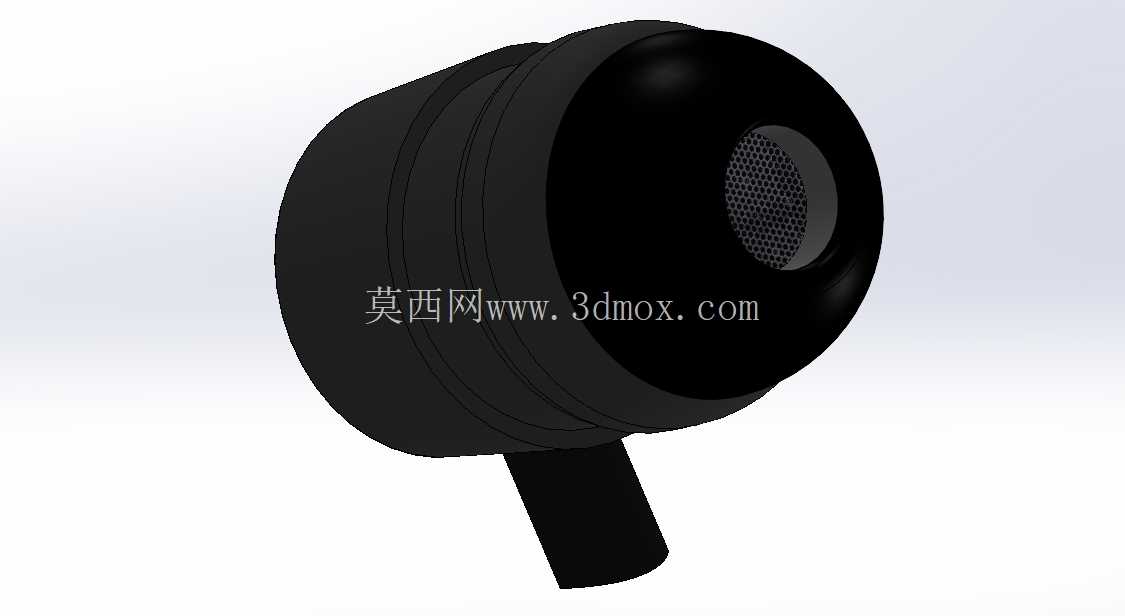

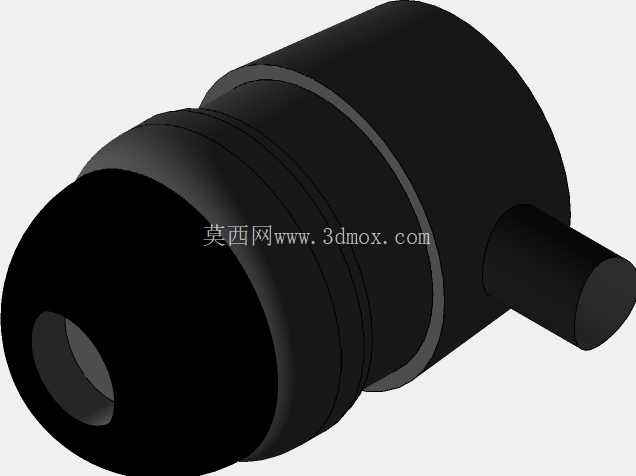

　　出声端的网罩结构采用一体化内嵌设计，网面的开孔尺寸经过反复校核，既能够保证声波的正常传导，避免开孔过小造成的高频声损，也能阻挡耳道分泌物、外界灰尘进入腔体内部，保护内部的发声单元。腔体尾部的出线部位做了阶梯式的限位结构，线材与腔体衔接处做了加厚的过渡段，能够缓解线材弯折时的应力集中，减少日常使用中线材根部断裂的常见故障。从安装边界来看，整个腔体的最大外径控制在14mm以内，腔体轴向长度控制在12mm左右，尾部出线柱的直径为4mm，这个尺寸范围能够适配市面上绝大多数的通用硅胶耳塞套，用户后续更换配件不需要额外定制尺寸。腔体内部预留了直径10mm的动圈单元安装位，单元安装槽周边设计了0.8mm宽的点胶槽，装配时打胶后能够实现可靠的密封，避免腔体漏音影响低频表现。腔体的合模线设置在腔体侧面的居中位置，合模面做了0.3mm的定位止口，上下壳体装配时能够精准对位，不会出现错位段差，既能够提升外观的精致度，也能保证合缝处的密封性。设计过程中还考虑了表面处理的工艺适配性，整个外表面的拔模斜度设置为1.5度，没有倒扣结构，不管是采用注塑成型后做哑光磨砂喷涂，还是直接采用免喷涂的磨砂塑料原料，都能够顺利脱模，不会出现表面拉伤的问题。

　　出声网的安装槽深度设置为0.5mm，网片采用过盈配合加微量点胶的方式固定，装配后网片与腔体端面齐平，不会突出或者凹陷，避免佩戴时网片边缘刮蹭耳道。出线柱的内孔直径为2.2mm，能够兼容市面上常规的3芯到4芯的耳机线材，内孔末端做了喇叭口过渡，线材穿入时不会被孔边的锐边割伤绝缘层。从实际使用的功能特性来看，这个结构设计没有多余的装饰性凸起，整体外观简洁流畅，放在口袋或者收纳盒中不会勾挂衣物纤维，日常打理非常方便。腔体的壁厚均匀控制在1.2mm，既能够保证足够的结构强度，日常挤压不会出现变形开裂，也不会因为壁厚过厚造成整体重量偏大，单只耳塞的重量能够控制在5g以内，长时间佩戴不会有明显的坠重感。

　　在声学结构的匹配上，腔体内部的后腔空间做了圆滑过渡，没有突兀的直角结构，能够减少内部的驻波反射，让发声单元的声音输出更加自然。设计时还预留了调音孔的位置，调音孔设置在腔体尾部出线柱的侧面，孔径0.8mm，后续装配调音时可以根据单元的实际频响特性，通过调整调音孔的阻尼网透气性来优化低频的量感与下潜表现，不需要修改主体模具结构，能够大幅缩短后续的调样周期。整个结构的零件数量极少，除了上下壳体、发声单元、线材、出声网、调音阻尼之外没有多余的结构件，装配工序简单，适合批量生产时提升装配效率，降低生产过程中的不良率。
