Type-C接口转接电路板组件结构设计

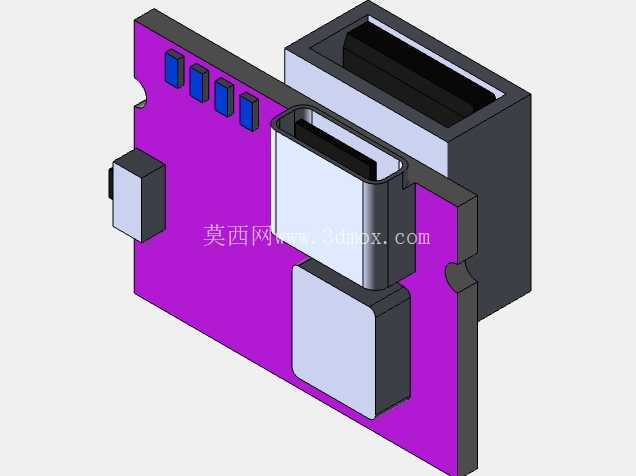

　　日常做消费电子、小型工控通讯板卡的结构适配时，这类带Type-C母座的接口板是绕不开的选型适配件，很多时候整机外壳的接口开孔、内部堆叠的空间预留，都要围绕这类接口组件的实际安装边界来调整，稍有尺寸偏差就会出现接口插合歪斜、外壳干涉、内部元件顶触壳体的问题。从结构细节来看，这块接口板采用紫色阻焊的PCB基材，板边做了对称的半圆定位缺口，安装时可以直接卡入壳体预设的定位柱，不需要额外打固定螺丝就能限制板件的横向窜动，对于小空间内的快装结构来说，这种定位设计能省去不少紧固件占用的空间，也能提升装配效率。

　　板载的Type-C母座采用垫高式安装结构，座体底部预留了足够的焊盘爬锡空间，同时座体的插接端面和PCB板边缘保持了精准的伸出距离，刚好能对齐外壳上的Type-C开孔，不会出现接口凹陷在壳体内、插头插不到位的情况，也不会因为伸出过多导致外壳装配时挤压座体造成焊盘脱焊。板侧排布的四颗贴片元件是ESD防护器件，布局在接口信号引脚的进线端，能在插拔产生静电时第一时间将浪涌电流导走，避免静电串入后端主控电路造成芯片损坏，这种布局是通讯接口板的常规可靠性设计，元件排布避开了安装定位缺口的位置，不会出现装配时元件被定位柱挤压脱落的问题。

　　板端另一侧预留的小型贴片元件焊位，可以根据实际使用需求配置供电滤波电容或者信号匹配电阻，不需要重新改版就能适配不同的通讯速率、供电功率要求，对于需要快速迭代的小型数码产品、便携检测设备来说，这种预留设计能大幅缩短结构改型的周期。从安装边界来看，整个板件的厚度控制在1.6mm标准PCB厚度，加上Type-C母座的总高度不超过12mm，板件的宽度方向尺寸刚好匹配常规Type-C接口的开孔间距，在做手持设备、小型通讯模块的内部堆叠时，不需要为这个接口组件预留过多的冗余空间，母座周围的金属屏蔽壳和PCB板上的接地焊盘做了可靠连接，能降低外部电磁干扰对信号传输的影响，在做USB3.2甚至更高速率的信号传输时，这种接地设计能有效减少信号丢包的概率。

　　实际选型适配时要注意，板件背面的元件高度不能超过母座底部的预留间隙，否则在板件贴装到壳体定位槽时会出现背面元件顶触壳体、板件装配不到位的问题，板边的定位缺口尺寸公差要控制在±0.1mm以内，不然长期插拔接口时板件会出现移位，导致接口和外壳开孔错位。另外，Type-C母座的插合面要做倒角导向设计，用户盲插时能顺利将插头导入接口，不会因为对位不准刮伤插头外壳或者接口内部的弹片，板上的信号走线做了等长处理，高速信号引脚的走线长度差控制在5mil以内，能保证高速信号传输时的时序一致，不会出现信号失真的情况。这类接口组件广泛用在便携数码产品、小型工控采集模块、手持检测设备、DIY电子改装项目里，不管是做整机结构设计时的接口适配，还是做现有设备的接口改装替换，都可以直接参考这个结构的尺寸边界来做壳体开孔和内部堆叠设计，省去自己从头绘制接口封装、校核安装尺寸的时间，也能避免因为封装尺寸绘制错误导致的打样报废问题。
