多色铰接滑块连杆传动机构

这套滑块连杆结构是典型的平面运动转换机构，在轻工自动化生产线、小型物料推送工位、工装夹具的往复驱动单元里都能见到它的应用场景，核心作用是把输入端的旋转运动转化为滑块端的直线往复输出，或是反向将直线推拉动作转化为旋转端的圆周运动，相比齿轮齿条、同步带这类直线传动结构，它的加工门槛更低，铰接点仅需常规销轴配合就能实现稳定传动，在低速轻载的往复动作场景里维护成本极低。

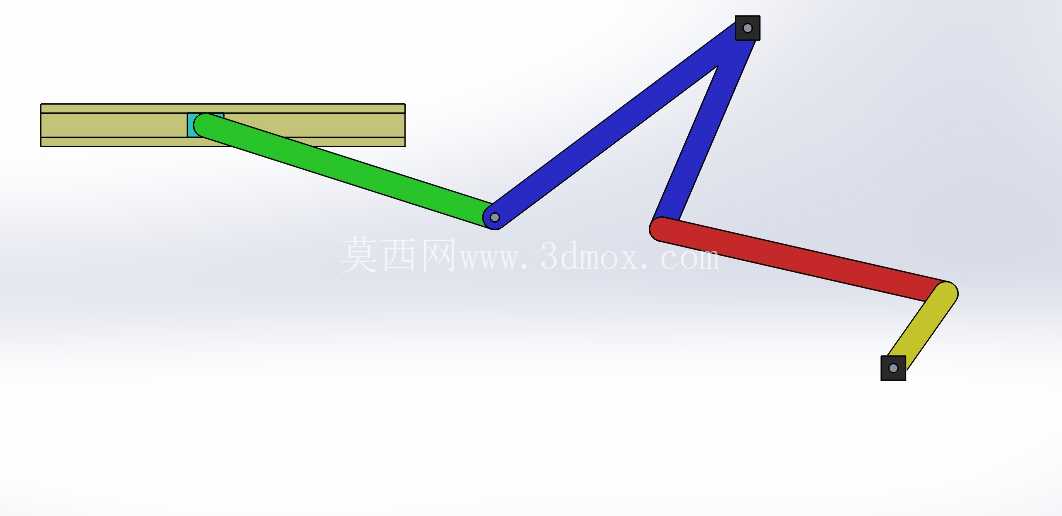

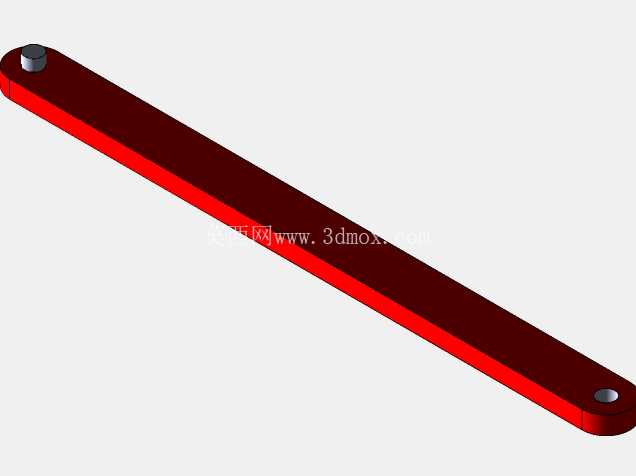

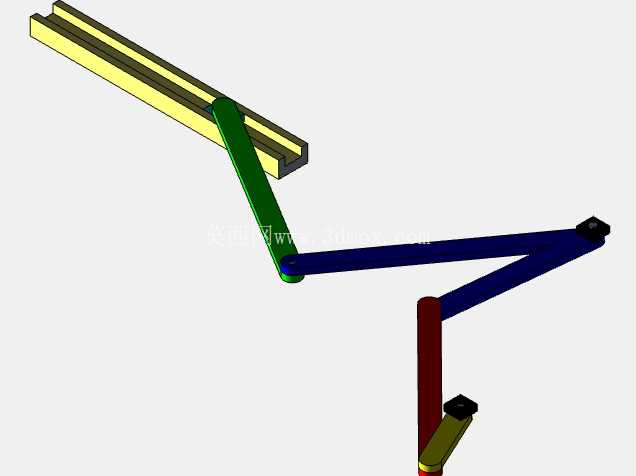

从结构设计逻辑来看，整套机构的杆件采用分段铰接布局，不同颜色的杆件对应不同的运动层级：与滑块直接连接的绿色杆件是主传动臂，承担滑块与后续连杆组的力传递作用，滑块部分采用内嵌式导轨配合结构，滑动面预留了足够的配合间隙，避免运动过程中出现卡滞；蓝色折角杆件是中间传动臂，通过两个铰接点调整运动轨迹的输出角度，把主传动臂的直线推拉动作转化为带角度的摆动输出；红色杆件连接末端黄色摆臂，最终在末端铰接点形成固定半径的圆周摆动输出，整套机构的铰接点都采用了同轴销轴定位，每个转动副的位置都经过运动仿真校核，确保全行程内没有死点、杆件之间不会出现运动干涉。

在安装边界的设计上，滑块部分的导轨段采用平直矩形截面，安装时仅需保证导轨安装面的平面度公差在0.1mm以内，就能保证滑块滑动顺畅，不需要额外加装高精度直线导轨，大幅降低配套安装成本。各杆件的铰接孔位同轴度公差控制在0.05mm以内，销轴与孔的配合选用间隙配合，既保证转动灵活，又不会因为间隙过大出现传动回程误差。整套机构的运动行程可以通过调整中间蓝色折角杆件的弯折角度、各段杆件的长度比例来适配不同的工位需求：如果需要滑块端更大的直线行程，可以适当加长绿色主传动臂的长度，同时调整红色杆件的铰接点位置，避免末端摆臂的摆动角度超出合理范围；如果需要末端输出更大的摆动力矩，可以缩短末端黄色摆臂的长度，匹配输入端的驱动力参数。

实际应用中，这类连杆结构常被用在小型包装设备的物料推送上料工位、自动化装配线的工件换位摆臂、小型工装的夹紧驱动单元里，相比气缸直推的结构，它可以通过单一动力输入同时实现滑块直线推送和末端摆臂的摆动动作，不需要额外布置多个驱动元件，能有效简化设备的气路或电路布局。设计过程中需要重点校核各杆件的受力情况，尤其是中间蓝色折角杆件的弯折处，是整套机构的应力集中点，壁厚需要根据实际负载做对应加强，避免长期往复运动出现杆件变形；铰接点的销轴需要做表面淬火处理，提升耐磨性能，延长机构的整体使用寿命。滑块与导轨的配合面可以根据使用环境选择添加自润滑衬套，在粉尘较多的生产场景里也能保证长期稳定运行，不需要频繁加注润滑脂。整套结构的所有杆件都采用等截面型材加工，不需要复杂的曲面铣削工序，普通的线切割、钻孔设备就能完成全部零件加工，非常适合小型设备厂商做快速定制适配，调整参数后就能匹配不同的工位动作需求，不需要重新设计整套传动结构。
