CSWA技能考核用复杂机械练习零件

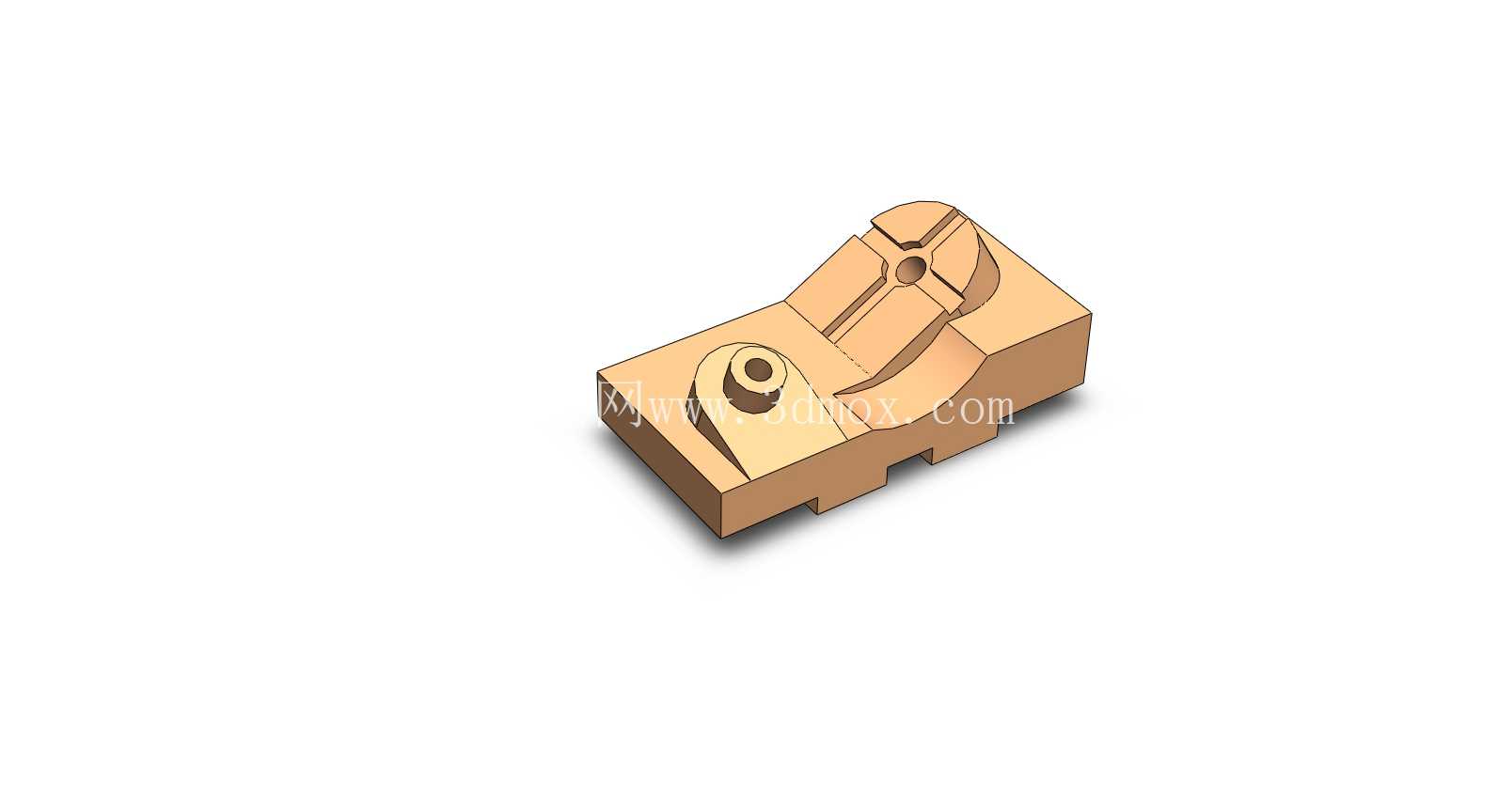

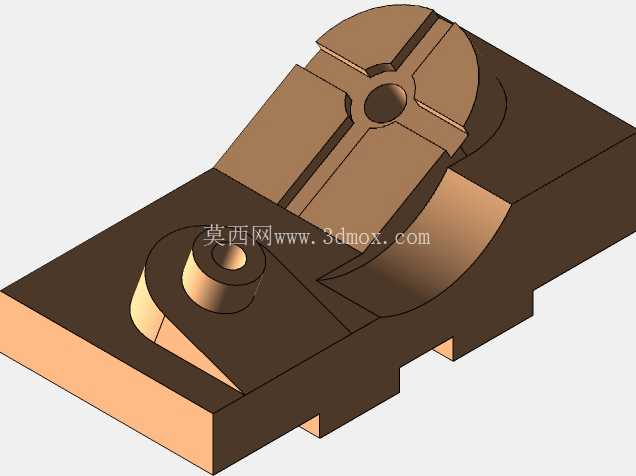

这款零件是面向机械结构设计技能考核设计的练习样件，整体采用一体化切削加工的结构逻辑，主体基座为带定位卡槽的矩形块结构，底部开设两处对称的梯形定位槽，可直接卡入对应规格的工装台T型槽内，安装时无需额外制作转接夹具，定位槽的侧壁做了0.2mm的拔模斜度，既方便快速拆装对位，也能避免长期使用后槽位磨损导致的装配间隙过大问题。基座上半部分集成了两类功能结构，一侧是带同轴通孔的凸台结构，凸台外圆做了环形沉台设计，通孔内壁预留了0.1mm的公差余量，可适配对应直径的销轴类连接件穿装，凸台根部做了R2的圆角过渡，能有效降低应力集中系数，避免零件受交变载荷时从根部断裂。另一侧是带弧形导向槽的异型支撑结构，导向槽的截面为半圆弧型，槽底与基座平面保持15°的倾斜夹角，可作为滑动件的运动导向轨道使用，导向槽的末端做了限位挡边结构，能限制滑动件的最大行程，防止运动过程中出现脱轨问题。

从设计逻辑来看，这款零件覆盖了机械建模中绝大多数常用特征操作，包括基础的拉伸凸台、拉伸切除，带角度的拔模处理，不同半径的圆角过渡，同轴孔系的位置度约束，异型曲面的切除成型，还有多特征之间的几何公差配合要求，完全匹配CSWA考核中对零件建模能力的考察点。建模过程中需要先确定基准面的选择逻辑，以基座底面为第一基准，侧边定位面为第二基准，先完成主体基座的轮廓绘制，再依次添加两侧的功能结构，所有特征的草图都要做完全定义处理，避免出现欠约束导致的特征变形，尤其是弧形导向槽的草图，需要标注清楚槽的曲率半径、倾斜角度、与相邻凸台的中心距尺寸，才能保证最终成型的零件尺寸符合设计要求。

在实际工程场景中，这类集成了多种典型特征的练习零件，除了作为技能考核的样件使用外，也可作为小型工装夹具的基体结构使用，比如在桌面级装配工位上，可通过底部的定位槽将零件固定在工装板上，凸台的通孔可安装定位销用来固定待装配的小型工件，弧形导向槽可加装滑动压块，用来实现工件的快速压紧与释放，整体结构紧凑，不需要额外拼接多个零件就能实现基础的装夹功能。零件的整体外形尺寸控制在120mm×60mm×40mm的范围内，安装时占用的工位空间较小，适合在狭小的桌面装配场景下使用，所有边角除了特意保留的直角定位边外，都做了小圆角处理，避免操作过程中划伤操作人员。

从结构强度角度分析，这款零件的壁厚设计均匀，最薄处的壁厚不小于5mm，完全满足普通工装使用的强度要求，即使在承受100N左右的压紧力时，也不会出现结构变形问题。凸台与基座的连接位置做了加厚处理，比周围壁厚多出2mm，能抵消通孔穿装销轴时产生的挤压力，避免凸台开裂。导向槽的侧壁厚度保持在8mm左右，滑动件在槽内运动时产生的侧向力不会导致槽壁变形，能长期保持导向精度。零件的顶部平面做了0.05mm的平面度公差要求，可作为小型零件的装配基准面使用，放置工件时不会出现倾斜问题。建模过程中需要注意各特征之间的父子关系，避免出现特征参考丢失的问题，比如圆角特征要放在所有切除、凸台特征之后添加，否则后续修改草图尺寸时容易出现特征报错，拔模特征要在拉伸特征创建时同步添加，不要在后续步骤中单独做拔模处理，保证特征树的逻辑清晰，方便后续修改尺寸参数。
