多联错齿切削圆盘铣刀结构设计

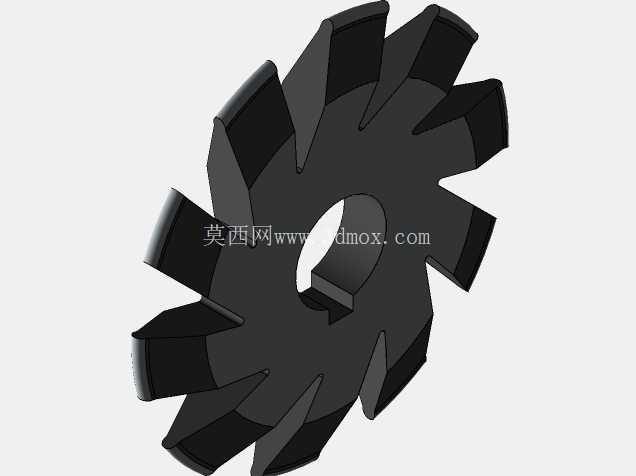

　　在常规金属切削加工场景里，多联铣刀常被布置在卧式铣床、专用组合机床的动力输出轴端，针对批量零件的台阶面、窄槽、成型侧面开展一次走刀成型加工，相比单盘铣刀逐次进给的加工方式，能有效减少工位切换与刀具空行程损耗，在汽配、通用五金零件的批量铣削工序中应用十分普遍。这款多联铣刀采用整体错齿排布结构，刀齿沿刀盘圆周方向均匀分布，相邻刀齿的切削刃轴向位置存在微小错位，既可以分散切削过程中的径向冲击力，避免整圈刀齿同时接触工件引发的机床颤振，也能让每一个刀齿的切削负载保持在合理区间，延长单齿的连续切削寿命。

　　刀盘中心设置带键槽的安装孔，安装时可通过平键与机床主轴传递扭矩，孔的轴向尺寸与刀盘整体厚度匹配常规铣床的拉杆锁紧行程，无需额外加装隔套即可完成轴向定位，安装边界适配绝大多数卧式铣床的标准刀杆规格，换装时不需要对机床主轴端做额外改造。从设计逻辑上看，这款铣刀的刀齿后角采用等后角磨削结构，切削刃处预留了0.1mm左右的刃带，既能保证刃口强度，避免断续切削时出现崩刃问题，也能让重磨时只需要修磨后刀面即可恢复切削性能，降低刀具后期维护的难度。刀齿的前角根据普通碳钢、铸铁等常见加工材质做了折中设计，既不会因为前角过大导致刃口刚性不足，也不会因为前角过小让切削阻力陡增，适配多数常规机加工车间的通用切削场景。

　　刀盘的整体轮盘部分做了等厚设计，圆周方向的刀齿根部做了圆弧过渡处理，避免应力集中导致刀齿在大进给切削时从根部断裂，刀盘两端面的平面度公差控制在0.02mm以内，安装后可以保证刀盘的端面跳动在合理范围内，避免加工出的槽侧出现锥度、台阶面接刀痕明显的问题。在实际加工应用中，这款多联铣刀可以同时完成多个平行面的切削作业，比如加工轴类零件上的多个并列卡簧槽、板类零件上的多道台阶面时，一次走刀就能完成所有型面的加工，不需要多次调整刀具位置或者更换不同厚度的铣刀，能大幅压缩单件加工的辅助时间。

　　错齿的排布方式还能有效打破切削过程中的谐振频率，减少加工表面的振纹，提升加工面的光洁度，在切削余量不大的精加工工序中，甚至可以省去后续的平磨工序，直接达到零件的尺寸精度要求。刀盘的内孔键槽采用标准平键尺寸设计，和市面上常规的铣刀杆键槽完全匹配，换装时只需要清理干净刀杆和内孔的贴合面，锁紧拉杆即可达到所需的安装精度，不需要做复杂的找正作业，适合生产线上快速换刀的需求。从结构强度上考量，刀齿的悬伸长度和齿根厚度的比例控制在1:1.5左右，既保证了足够的切削深度空间，也让刀齿能承受较大的进给量，在满刃切削的工况下不会出现刀齿变形的问题。刀盘整体做了动平衡校正，在常规的铣床转速区间内运转时不会出现明显的振动，既可以保护机床主轴的轴承精度，也能进一步提升加工过程的稳定性。
