8位扁平引脚半间距拨码开关结构设计

在工业控制板卡、嵌入式开发板、通讯接口模块这类需要手动配置地址或功能参数的电路场景里，半间距拨码开关是非常常见的板载元件，这款8针扁平引脚的SOF系列拨码开关，就是针对高密度PCB布局场景设计的小型化配置元件。日常做板级结构设计的时候，很多人容易忽略这类小元件的安装边界，往往等到PCB投板回来才发现干涉问题，所以建模的时候必须把每一处尺寸公差、安装限位都做准确。

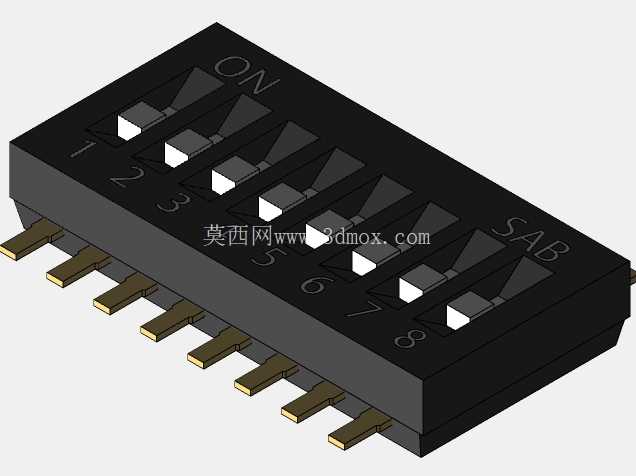

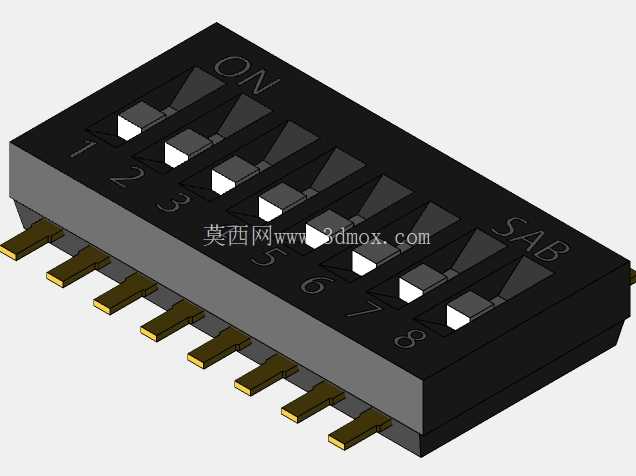

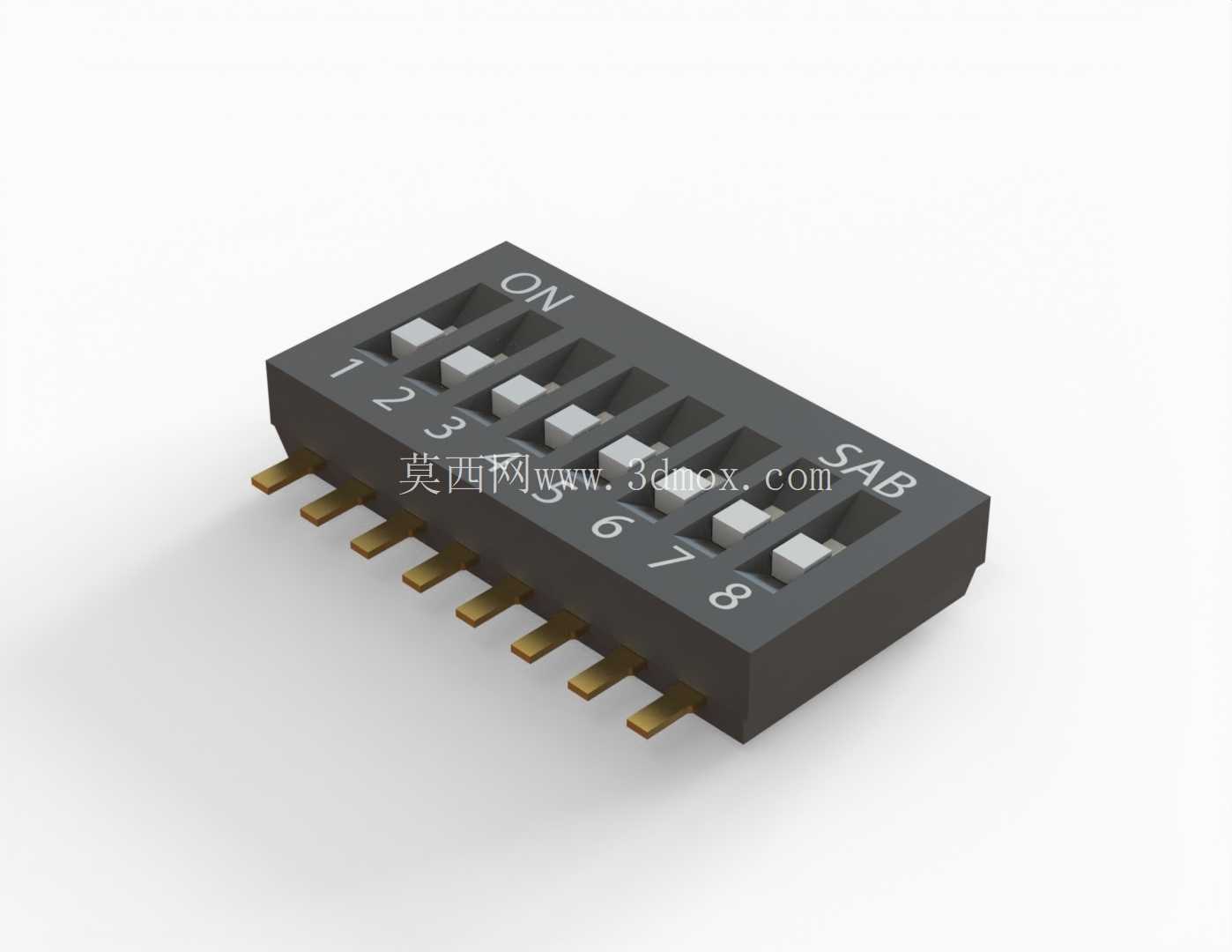

这款拨码开关采用黑色耐高温绝缘基座，基座上排布8组独立的滑动拨块，每个拨块对应一位通断控制，拨块表面做了防滑凸点设计，方便用镊子或者指尖拨动，拨块旁印有1-8的位号标识，基座端部印有ON方向标识，避免装配或使用时拨错方向。引脚采用扁平镀金铜材，相比圆引脚，扁平引脚在波峰焊或者回流焊过程中与焊盘的接触面积更大，焊接可靠性更高，也不容易出现虚焊、引脚歪扭的问题，半间距的引脚设计比常规间距拨码开关节省近40%的板上占用空间，特别适合空间紧凑的小型化控制模块使用。

从设计思路上来说，这类拨码开关的建模首先要保证基座的外形尺寸与PCB封装完全匹配，引脚的伸出长度、引脚间距必须严格对应焊盘位置，引脚根部做了微小的凸台限位，装配时可以卡在PCB开孔位置，避免焊接时元件偏移。拨块的滑动行程要做准确，每个拨块在基座的滑槽内有明确的档位手感，ON和OFF位置都有限位结构，不会出现拨块滑出基座或者档位模糊的问题。基座底部做了微小的凸点支撑，焊接时可以让元件底部与PCB表面留出0.1-0.2mm的间隙，方便焊锡流动，也避免助焊剂残留堆积在元件底部。

实际应用中，这类拨码开关多用于设置设备的通讯地址、功能使能状态、波特率参数，比如工业RS485通讯模块上，常用多位拨码开关设置从站地址，不需要软件配置，断电后参数也不会丢失，可靠性比软件存储的配置方式更高。在做整机结构设计的时候，要注意拨码开关的顶部操作空间，外壳对应位置需要预留操作开孔，开孔边缘不能干涉拨块的拨动行程，同时要考虑防尘需求，部分户外使用的设备会在开孔位置加贴透明防尘膜，不影响操作的同时避免灰尘进入拨块缝隙造成接触不良。

建模过程中，基座的倒角、拨块的配合间隙都需要按照实际生产公差来设置，不能做成完全零间隙的理想状态，否则实际生产中会出现拨块卡滞的问题。引脚的折弯角度、厚度也要符合SMT贴片的工艺要求，引脚共面度控制在0.1mm以内，保证贴片时所有引脚都能与焊盘良好接触。另外，拨块表面的标识字符做了凹刻处理，不会因为长期摩擦导致标识模糊，基座材料选用耐温260℃的LCP工程塑料，可以满足无铅回流焊的高温要求，不会出现焊接时基座变形的问题。

很多新手工程师在选型这类元件的时候，只关注位数和引脚间距，忽略了本体高度，导致外壳装配时顶到拨码开关，或者操作空间不足无法拨动拨块，这款半间距拨码开关的本体高度控制在3.5mm以内，适合薄型板卡的设计需求，扁平引脚的设计也不需要在PCB上开过大的插孔，进一步提升了PCB的布线空间。在做三维装配校验的时候，需要把拨码开关模型和PCB、外壳模型做干涉检查，重点确认引脚与焊盘的对位、拨块顶部与外壳内壁的间隙、操作开孔与拨块的位置度，避免生产组装时出现问题。
