空调系统用铜管翅片式热交换换热组件

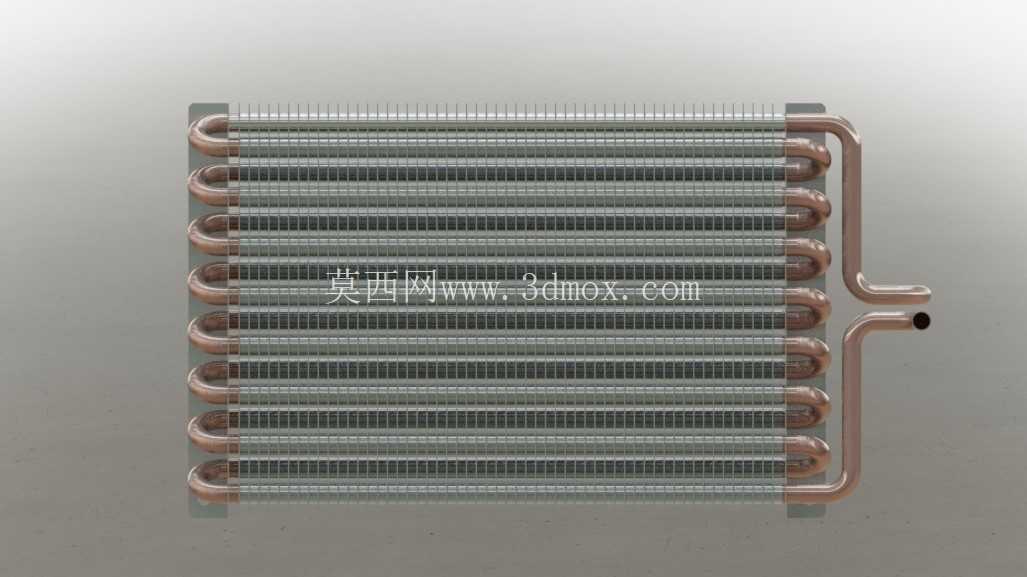

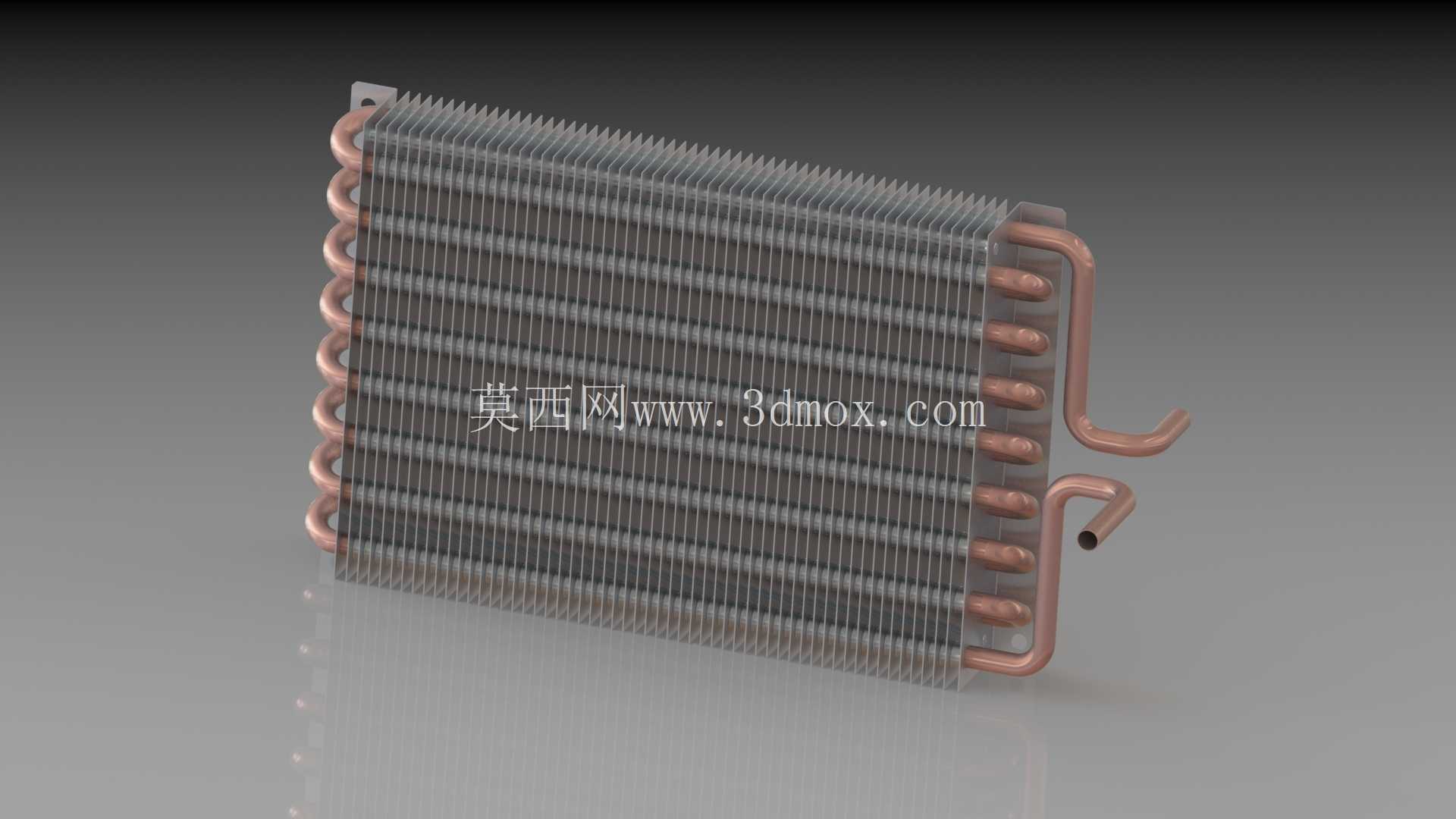

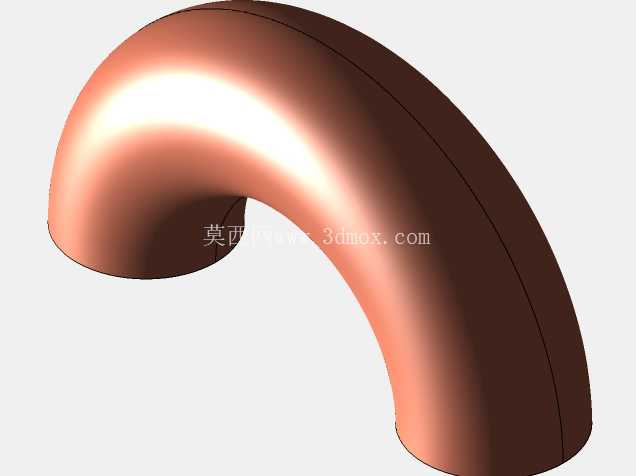

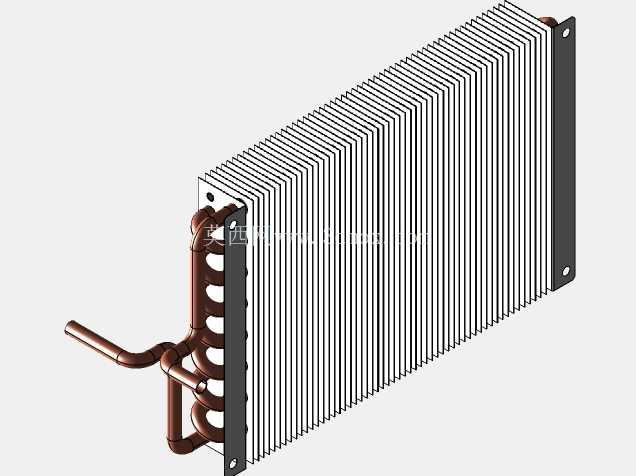

　　这款换热组件主要面向小型分体式空调、柜式空调以及小型恒温恒湿机组的室内外机换热单元设计，也可适配小型工业冷水机、机柜温控设备的换热回路使用，核心作用是在制冷循环中完成冷媒与流经翅片的空气之间的热量传递，实现对目标空间的降温或升温调控。从结构设计来看，整体采用多回程U型铜管串接铝制平直翅片的经典排布，铜管走冷媒侧流道，翅片负责拓展空气侧的换热面积，这种结构经过多年行业验证，在换热效率、风阻控制、加工成本之间能取得非常均衡的表现。设计过程中首先要匹配对应制冷量下的冷媒流量，确定铜管的内径、单路管长以及回路数量，避免冷媒在管内流速过低导致回油困难，或是流速过高造成过大的沿程阻力损失；翅片的片距选择需要结合使用场景的尘度、风速要求调整，常规家用空调场景下片距控制在1.4-1.8mm区间，既能保证足够的换热面积，也不容易积尘造成风路堵塞，若用于高尘工业场景则需要适当加大片距，配合前置滤网延长维护周期。

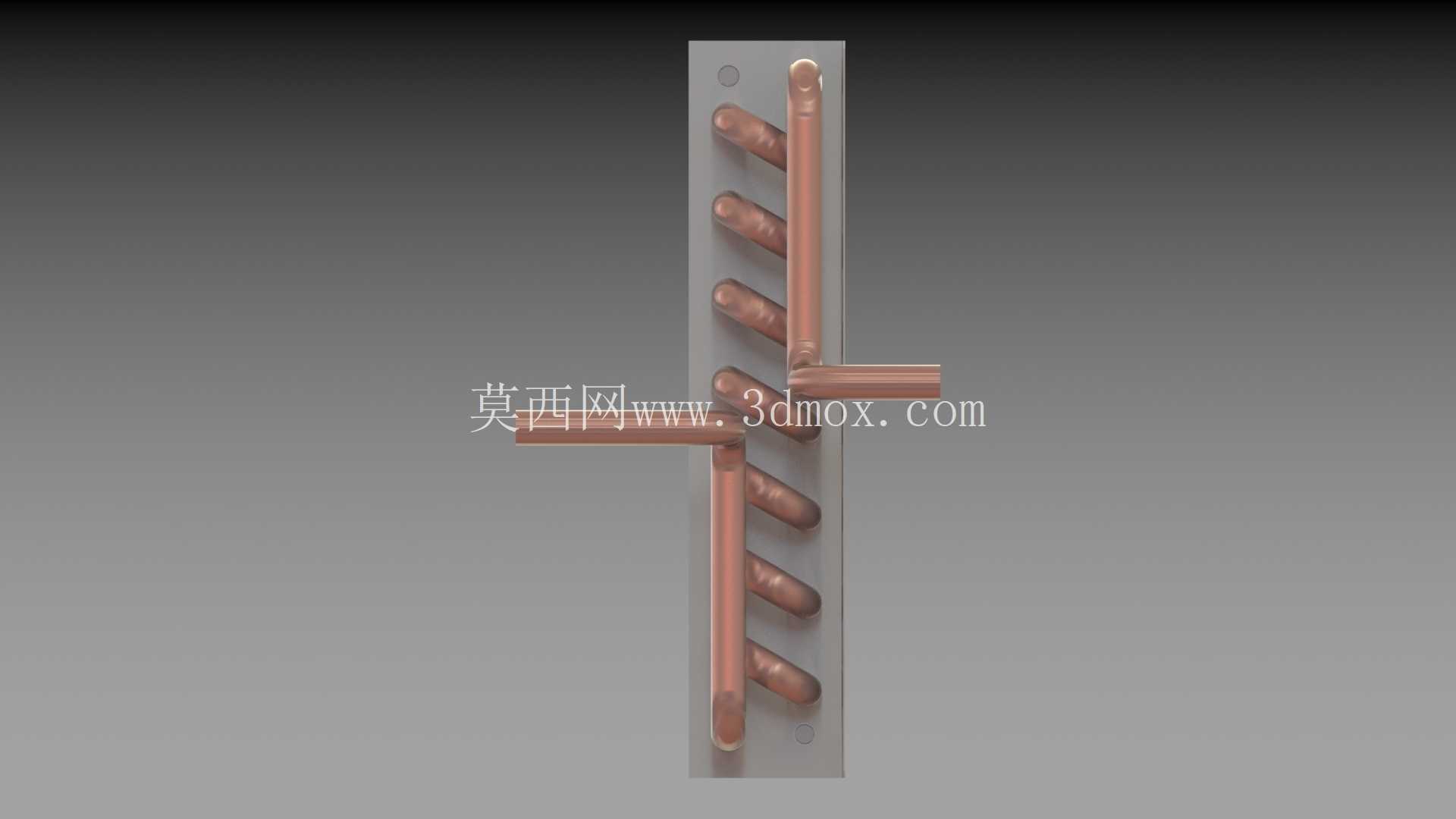

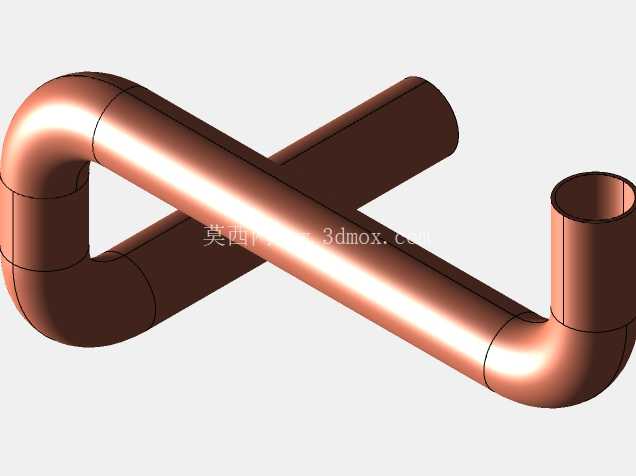

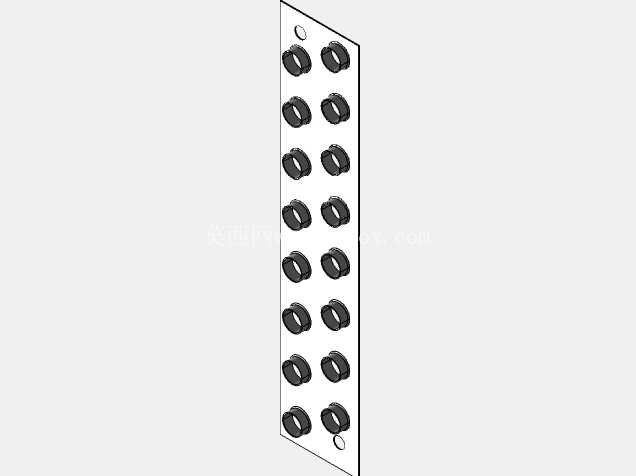

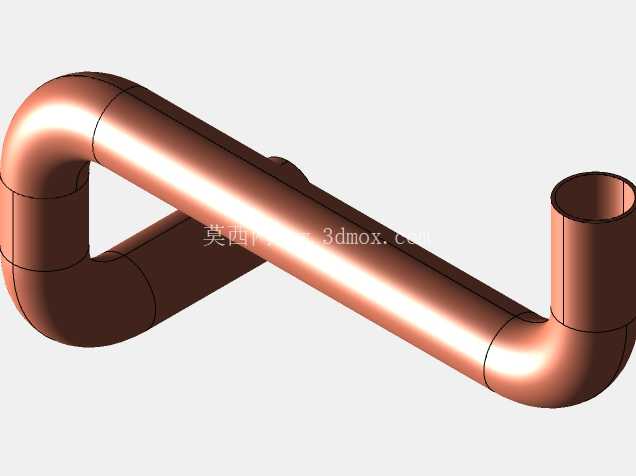

　　外形尺寸方面，整体为规整长方体结构，进出冷媒管从同侧端板引出，弯折处做了圆弧过渡处理，避免铜管弯折处出现截面变形影响冷媒流通，端板采用镀锌钢板冲压成型，既可以固定所有铜管与翅片的相对位置，也能作为安装时的承重连接面，安装边界上需要预留出进出管的弯折操作空间，同时保证翅片迎风面与风道的密封衔接，避免出现漏风导致换热效率下降的问题。实际应用中，空气从翅片间隙横向穿过，与管内流动的冷媒完成热交换，制冷工况下管内低温低压冷媒吸收空气中的热量蒸发为气态，制热工况下则是高温高压冷媒向空气释放热量冷凝为液态，整个换热过程的效率除了和结构参数相关，也和铜管与翅片的胀接紧密度直接相关，建模时需要严格控制铜管与翅片翻边孔的配合公差，保证胀管后两者紧密贴合，消除接触热阻。

　　另外在流路设计上，采用了多回路并行的排布方式，根据冷媒在换热过程中的相态变化调整每一段的管程长度，让冷媒在整个换热流程中保持合理的流速与相态分布，避免出现换热末端出现过热度不足或是过冷度不够的问题，影响整个制冷系统的运行能效。结构细节上，翅片表面做了亲水处理，制冷工况下凝结的冷凝水可以快速在翅片表面铺展流下，不会形成水桥堵塞风路，也能减少冷凝水滞留带来的风阻增加、滋生霉菌的问题；铜管采用紫铜材质，具备良好的导热性与加工延展性，弯折后不容易出现裂纹泄漏，端板上预留的安装孔位可以直接适配常规空调机组的风道安装尺寸，不需要额外做转接支架，降低现场安装的加工工作量。

　　从建模逻辑来看，这类换热组件不需要做过于细碎的细节还原，重点是保证整体外形尺寸、管道路径、翅片排布的准确性，因为在整机装配中，换热组件属于外购配套件，建模的核心作用是做安装干涉检查、风道流场匹配、管路连接位置确认，只要核心安装边界、接口位置、整体轮廓准确，就能满足整机设计阶段的装配校验需求，不需要还原每一片翅片的微观结构，避免造成模型数据量过大影响整机装配的运行流畅度。
