50x40规格镀锌合页铰链结构设计

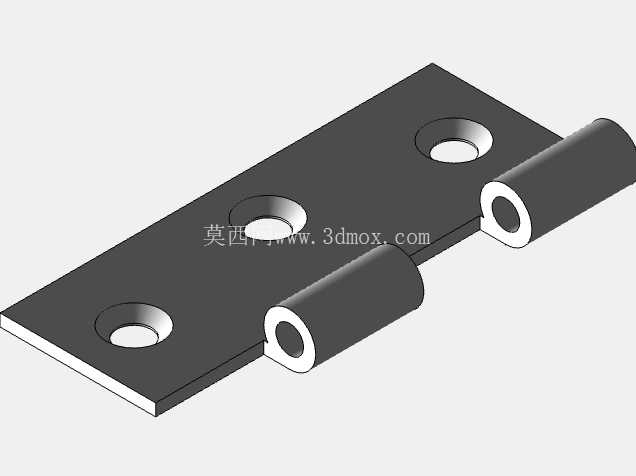

　　日常做设备护罩、小型机柜、检修门的结构设计时，这类小规格合页是选型清单里的高频件，很多刚入行的工程师容易忽略这类小连接件的安装边界校核，最后现场装配时才发现干涉、孔位对不上、开合角度不够的问题，反而拖了整台设备的装配进度。这款50x40规格的合页，两个页片分别对应不同的安装基面，长50mm的页片一般固定在门框或者设备的固定框架上，40mm的页片固定在活动门体上，中间的卷圆轴套是整只合页的受力核心，卷圆的同轴度直接决定开合时的顺畅度，要是同轴度差，开合几次就会出现卡滞，长期使用还会出现轴销磨损、页片下垂的问题。从结构设计的角度看，页片上的六个安装孔是对称排布的，每片页片三个孔，孔位的边距、孔间距都做了等距设计，现场配钻的时候不用反复核对尺寸，只要对齐页片边缘就能快速定位，不会出现孔位偏斜导致螺丝装不上的情况。页片的厚度是按照常规轻型门体的承重设计的，适合用在10kg以内的活动门、护罩、小型箱柜上，要是门体重量超过这个范围，就需要增加合页的排布数量，或者换更厚页片、更大规格的型号，选型的时候不能只看外形尺寸，还要结合门体的重量、开合频率、使用环境来判断。

　　镀锌的表面处理是这类五金件的常规配置，在普通车间、室内干燥环境下使用，防锈能力足够，要是用在潮湿、有腐蚀介质的环境，就得换成304不锈钢材质的同规格合页，不能直接用镀锌件凑数，不然用不了半年就会出现锈迹，轴销锈死之后门体根本打不开，后期维护更换非常麻烦。做三维建模的时候，这个合页的卷圆部分是建模的重点，不能直接用两个圆柱拼接来做，要考虑实际生产时的卷圆工艺，页片和卷圆衔接的位置有自然的折弯圆角，要是建模的时候做成直角，实际生产的时候根本压不出来，还会出现应力集中的问题，长期开合容易在折弯位置断裂。

　　安装边界的校核也很重要，很多人建模的时候只把合页的固定位置摆好，忘了模拟开合过程中的干涉情况，比如门体和框架之间的间隙留小了，合页转到90度的时候，门体边缘就会撞到框架，要么就是合页的页片突出门体表面太多，影响外观或者和周边的其他零部件产生干涉。实际装配的时候，轴销的两端要做翻边处理，防止开合过程中轴销窜动脱落，有些廉价合页的轴销只是简单插进去，没有做翻边，设备运输过程中颠簸几下轴销就掉出来了，到了用户现场还得重新装，非常影响产品口碑。另外页片的平面度也很关键，要是页片冲压之后没有做整平处理，装上去之后门体会出现翘边，密封胶条压不严，要是用在有防尘防水要求的机柜上，就会出现防护等级不达标的问题。

　　做结构设计的时候，这类小标准件的细节往往最能体现设计的严谨性，不要觉得合页是小零件就随便选个型号拖进装配体，要结合实际的安装空间、门体重量、使用环境、开合角度来核对每一个尺寸，包括合页闭合时的总厚度、打开到最大角度时两个页片的相对位置、螺丝头的沉头深度，要是用沉头螺丝安装，还要核对页片上沉头孔的深度和锥度，保证螺丝装上去之后和页片表面齐平，不会突出刮手或者影响门体闭合。很多新手建模的时候会忽略沉头孔的细节，直接打个通孔，最后出工程图的时候才发现没留沉头位置，现场安装的时候螺丝头凸出来，门体关不严，还要重新返工扩沉孔，浪费时间和材料。这款合页的卷圆部分是三段式结构，中间一段固定在其中一个页片上，两边两段固定在另一个页片上，这种结构比整根卷圆的合页稳定性更好，受力的时候卷圆部分不容易变形，开合的时候阻尼感更均匀，不会出现松旷的情况。在做装配模拟的时候，要给合页的转动副设置合理的间隙，不能把轴销和卷圆的配合做成零间隙，实际生产中零件都有公差，零间隙的配合根本装不进去，还会出现转动卡滞的问题，一般留个几丝的间隙就能保证转动顺畅，又不会出现松旷晃动的情况。
