振动式灰熊喂料输送设备结构设计

在矿山、砂石骨料加工、散料预处理的生产链路中，粗碎环节前的物料均匀给料一直是影响整条产线处理效率的关键节点，这款振动式格槽喂料设备，正是针对大块散状物料的均匀给料工况开发的专用结构。从实际应用场景来看，这类设备通常布置在原料仓与初级破碎设备之间，承担将料仓内卸下的大块矿石、建筑垃圾、原煤等散料均匀、定量、连续地送入破碎腔的作用，避免因物料瞬时进料量过大造成破碎机卡料、负荷波动，同时也能在给料过程中通过格槽的间隙完成细料的预筛分，提前筛除粒径合格的细料，减少后续破碎环节的无效做功，提升整条产线的处理能效。

从功能特性上看，该设备采用振动驱动的给料原理，槽体底部配置的激振组件通过偏心块旋转产生定向激振力，驱动槽体沿特定方向做高频小幅振动，让槽内的物料在振动作用下保持向前的滑移、抛掷运动，实现连续均匀的送料。槽体上部采用格条式栅格结构，栅格间隙根据后续破碎设备的进料粒径要求匹配设计，小于间隙的细料会直接从栅格缝隙落下，汇入下方的出料输送设备，大于间隙的大块物料则沿槽体向前输送至破碎设备入口，完成预筛分与给料的双重功能。槽体的进料端采用扩口式受料结构，能够承接料仓卸下的大落差物料，避免物料撒漏，槽体侧壁做了加厚耐磨处理，应对大块物料的长期冲刷磨损。

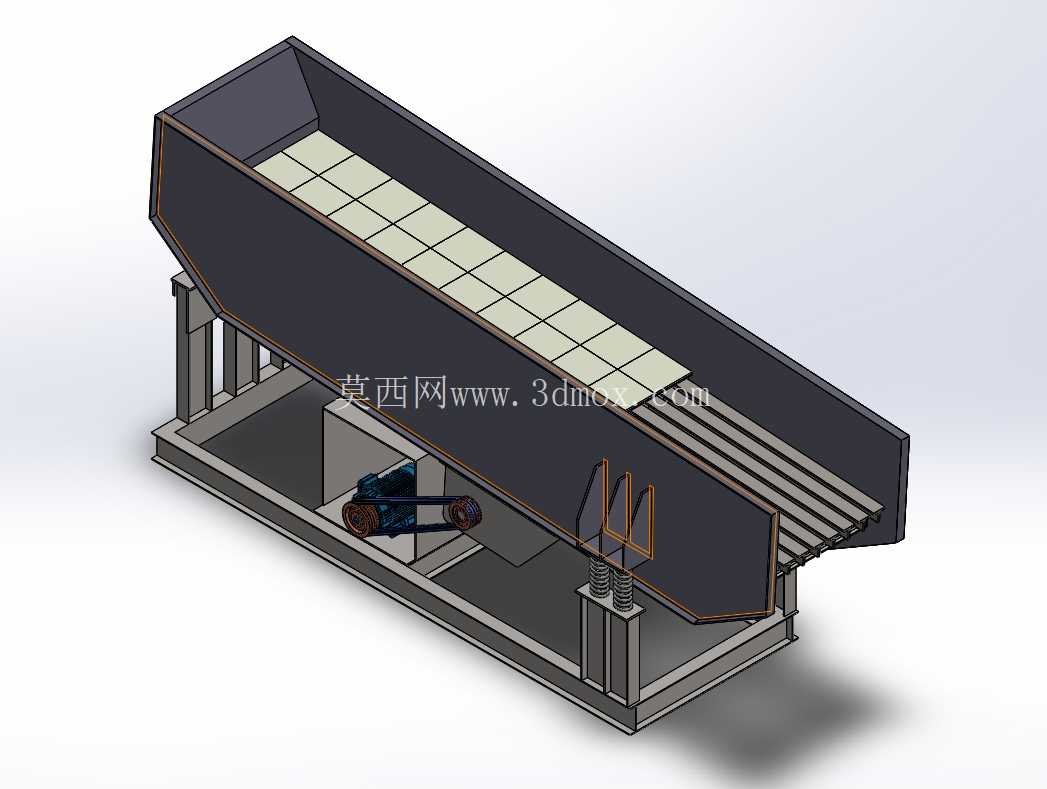

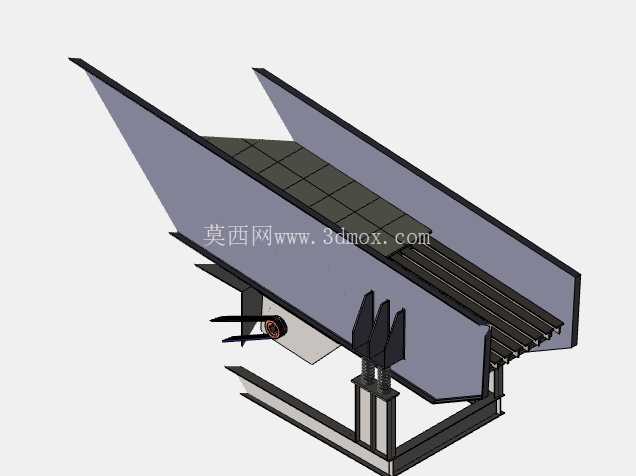

在结构设计思路上，整个设备采用分体式机架承载结构，下部的型钢焊接机架作为整个设备的安装基础，槽体通过多组螺旋弹簧支撑在机架上，弹簧组件既可以缓冲槽体振动对基础的冲击，也能为槽体的振动提供足够的自由度，保证振动轨迹的稳定。激振单元采用电机带动偏心轴的驱动形式，传动结构通过皮带轮连接，便于根据实际处理量调整激振力大小，适配不同物料的给料需求。设备的支撑弹簧布置在槽体的进料端、中部、出料端三个位置，根据各段的物料重量分布匹配不同刚度的弹簧，避免槽体在振动过程中出现偏摆、物料跑偏的问题。槽体的格条采用耐磨钢材质加工，格条沿物料输送方向平行布置，格条的截面呈上窄下宽的梯形，避免物料卡在栅格间隙中造成堵塞。

从安装边界与尺寸适配角度来看，这类设备的安装需要预留足够的检修空间，驱动端一侧需要预留电机维护、皮带更换的操作空间，槽体的进料端需要与原料仓的出料口做密封衔接，避免粉尘外溢，出料端与破碎设备的进料口之间需要保留足够的落料高差，防止物料在衔接处堆积。设备的整体宽度需要匹配后续破碎设备的进料口宽度，保证物料能够均匀铺满破碎腔入口，避免破碎腔出现偏磨。槽体的安装倾角通常根据物料的安息角调整，针对含水率较高、黏性较大的物料可以适当增大倾角，保证物料能够顺利向前输送，针对干燥、流动性好的块状物料可以适当减小倾角，控制物料的输送速度，保证给料的均匀性。机架的底部需要与混凝土基础做地脚螺栓固定，基础的承重能力需要匹配设备满负荷运行时的动载荷要求，避免设备运行过程中出现基础共振、位移的问题。

在细节结构处理上，槽体的出料端做了收窄导流设计，让输出的物料能够集中落入后续设备的进料中心位置，避免物料偏载。激振单元的外部设置了防护壳体，避免运行过程中物料飞溅进入传动部件造成磨损，同时也能起到安全防护的作用，避免人员误触运转部件。弹簧支撑位置设置了限位结构，在设备停机、启动过程中槽体振幅过大时能够起到限位保护作用，避免弹簧过载损坏。整个设备的结构没有冗余设计，所有承载部件都通过受力校核，焊接机架的焊缝位置做了应力消除处理，避免长期振动工况下出现焊缝开裂的问题，格条采用可更换的安装结构，当格条磨损到一定程度后可以单独更换，降低设备的后期维护成本。
