可伸缩带式物料输送设备结构设计

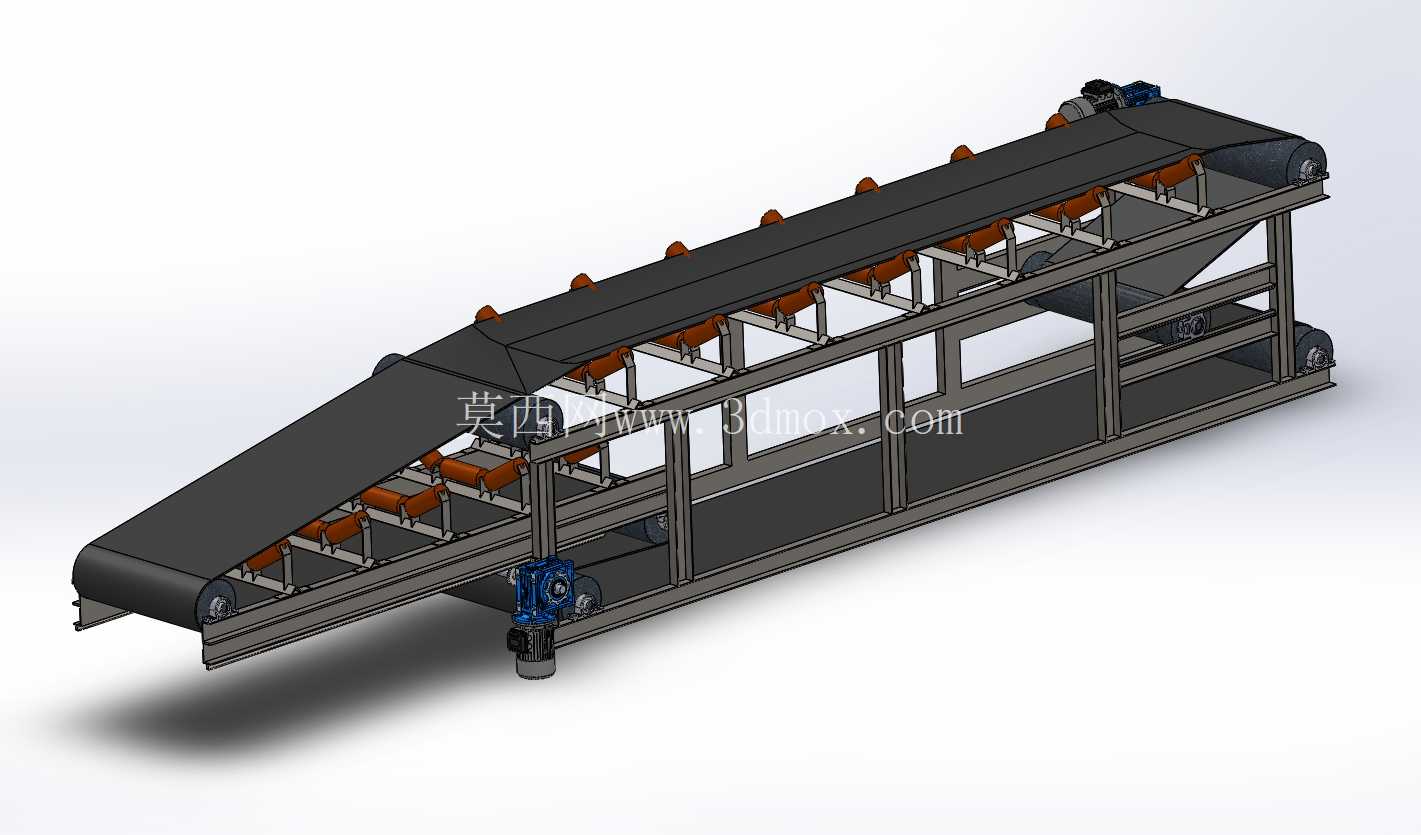

　　在散料与成件物料的车间转运、仓储装卸、流水线接驳场景里，固定长度的皮带机往往难以适配多变的工位距离需求，尤其是货车装卸货时，货厢深度随车型变化，固定长度设备要么伸不到货厢深处，要么伸出过长挤占通道，这款可伸缩的皮带输送结构正是针对这类痛点完成的三维设计。从实际使用逻辑出发，设备的伸缩段采用嵌套式机架设计，固定段作为主体承载结构，通过底部的导向托辊组约束伸缩段的运行轨迹，避免伸缩动作时出现皮带跑偏、机架卡滞的问题，区别于普通固定皮带机，这套结构在伸缩过程中能自动适配皮带长度变化，张紧装置采用重锤与螺杆组合的结构，既可以在伸缩动作时快速补偿皮带余量，也能在长期运行出现皮带蠕变后进行精细张紧调整，不会出现皮带打滑或者过度张紧损伤带面的情况。

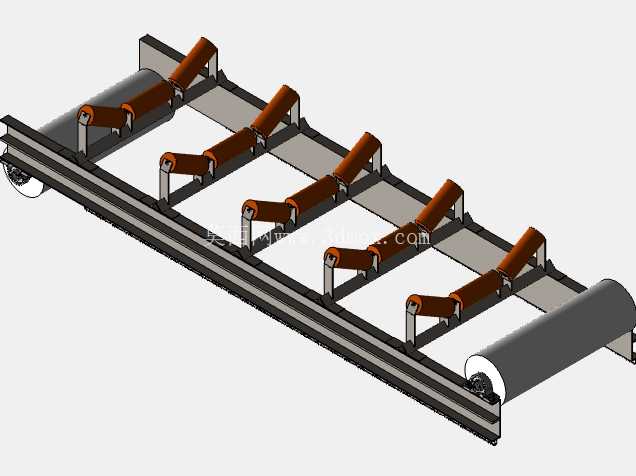

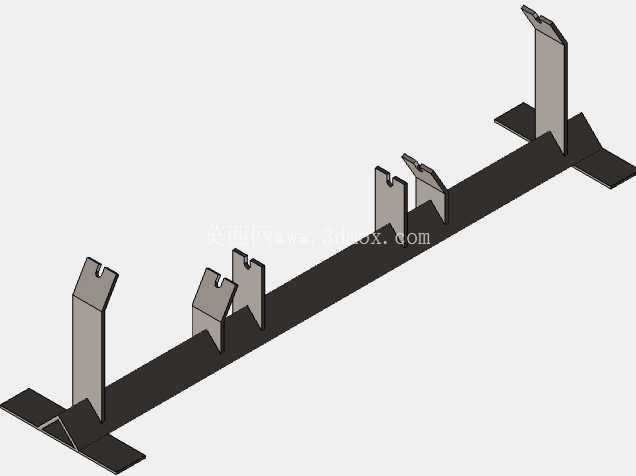

　　设备的承载段采用槽型托辊组布置，托辊间距根据常规散料输送的动载荷计算设定，上托辊采用30度槽角设计，既能保证散料输送时的物料堆积截面，避免撒料，也能在输送箱装、袋装成件物料时提供足够的支撑面，下分支采用平行托辊承载回程皮带，减少运行阻力。驱动单元布置在设备固定端的头部位置，采用轴装式减速机直接驱动传动滚筒，省去了额外的联轴器与传动基座，既压缩了设备端部的安装空间，也减少了传动环节的功率损耗，传动滚筒表面采用菱形包胶处理，能在潮湿、多尘的车间环境下保持足够的摩擦系数，避免重载启动时出现皮带打滑。

　　伸缩段的端部设置了可调高度的支撑支腿，支腿底部配备脚轮，在伸缩调整时可以沿地面顺畅滑动，调整到位后可以通过锁止结构固定支腿高度，适配不同高度的装卸平台或者接驳工位，支腿的可调范围覆盖了常规仓储月台、货车货厢的高度差，不需要额外搭配登高或者垫高结构就能完成对接。从安装边界来看，设备完全缩回时的总长度可以满足狭窄车间内的布置需求，完全伸出时的输送距离能覆盖常规中型货车的货厢深度，机架主体采用标准型钢焊接成型，所有托辊、滚筒的安装座都采用统一的安装孔位设计，后期维护更换配件时不需要重新打孔适配，降低运维成本。

　　设计过程中特意校核了伸缩段的悬臂挠度，当伸缩段完全伸出、端部承受额定载荷时，机架的下挠量控制在允许范围内，不会出现端部擦碰皮带或者运行抖动的问题，皮带的跑偏量在全程伸缩、满载运行的工况下都控制在托辊边缘的安全范围内，不需要频繁调整纠偏结构。设备两侧的机架上预留了标准的安装孔位，可以根据使用需求加装导料槽、挡边、安全防护罩、计数传感器等附属结构，适配不同行业的输送需求，不管是电商仓储的包裹分拣输送、建材行业的袋装水泥转运、还是机械加工车间的工序间工件转运，都能通过调整伸缩长度快速适配工位变化，不需要重新拆装设备或者调整整条生产线的布局。相比传统的固定长度皮带机，这种伸缩结构不需要多台设备拼接就能覆盖更大的作业范围，减少了设备的投入成本，也减少了多台设备接驳处的撒料、卡料问题，在实际工况切换时，单人就能完成伸缩长度的调整与锁止，不需要额外的吊装设备辅助，大幅提升了工位调整的效率。
