矿物加工浮选厂集装箱式试剂供给装置

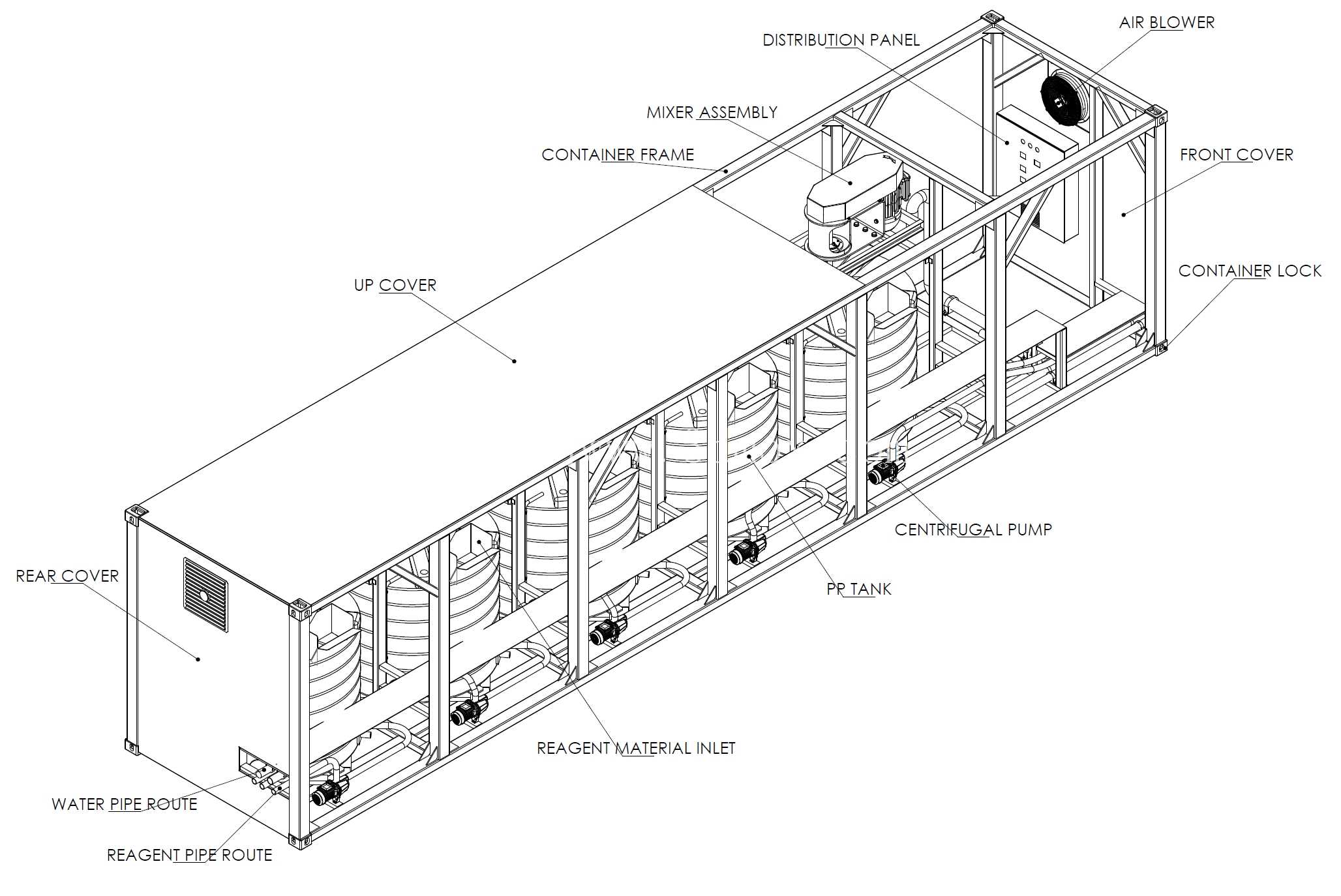

　　这套集成式试剂供给装置，是针对矿物浮选生产环节药剂存储、调配、精准投加需求开发的一体化作业单元，核心解决传统浮选厂药剂工段分散布置、管路杂乱、现场安装周期长、运维动线交叉的痛点。从结构布局来看，整套装置采用标准海运集装箱框架作为承载主体，所有功能部件全部集成在框架内部，外围设置可快速拆装的覆盖件，顶部为整体式上盖板，前后端分别设置前检修盖与后检修盖，侧面预留集装箱标准锁止位，既满足公路、海运的整单元运输要求，也能在厂区现场直接吊装就位后快速对接管路投入使用，无需额外搭建厂房围护结构。

　　装置内部沿长度方向排布多组PP材质药剂储罐，储罐采用锥底结构设计，可避免药剂沉积残留，每个储罐对应独立的进料接口，分别接入不同品类的浮选药剂，比如捕收剂、起泡剂、调整剂等，进料端设置快接接头与过滤组件，拦截原料中的颗粒杂质，避免后续管路堵塞。药剂输送环节配置多台离心式化工泵，泵体与储罐一一对应，每台泵的出口管路设置流量调节组件与止回结构，可根据浮选工艺的实时需求，精准调节不同药剂的投加量，管路沿集装箱框架内侧的走线槽排布，水管路与药剂管路分槽布置，避免跑冒滴漏时不同介质交叉污染，所有管路接口都预留了外对接法兰，现场安装时仅需将装置进出水口、药剂出口与浮选主系统的对应管路对接即可。

　　装置端部集成配电控制盘，所有泵体、风机的控制回路全部集成在盘内，控制盘旁设置鼓风机单元，主要用于储罐内部的药剂搅拌曝气，避免易沉淀药剂分层，同时可为储罐内部提供正压防护，减少腐蚀性药剂挥发对电气元件的侵蚀。从安装边界来看，整套装置的外轮廓完全遵循标准集装箱的尺寸限值，宽度方向不超2.4米，高度方向适配普通货运限高要求，吊装点直接利用集装箱框架的标准角件，无需额外设计吊具结构，现场就位时仅需平整的硬化地面即可承载，不需要做特殊的设备基础。

　　日常运维环节，所有需要定期巡检的部件，比如泵体、阀门、配电盘、风机都布置在靠近检修通道的一侧，检修盖打开后即可直接触及所有运维点，不需要拆解整体结构，储罐的液位观测点也设置在通道侧，巡检人员沿通道行走即可完成所有液位、压力、运行状态的检查。在实际选矿生产场景中，这套装置可直接配套不同处理规模的浮选生产线，不管是新建选矿厂的快速部署，还是老厂浮选工段的升级改造，都能大幅缩短现场施工周期，减少现场管路焊接、电气布线的工作量，同时集成式的结构也能减少药剂挥发对厂区环境的影响，所有易泄漏点都集中在集装箱内部，便于集中收集处理泄漏废液，符合选矿车间的安全生产要求。设计过程中充分考虑了矿用环境的腐蚀性特点，框架结构采用防腐涂装，接触药剂的储罐、管路、泵体部件都选用耐腐材质，避免长期接触选矿药剂出现锈蚀损坏，覆盖件采用加厚板材，可适应矿区户外的风沙、温差变化，减少日常维护的频次。
