谷物旋转给料输送一体化设备结构设计

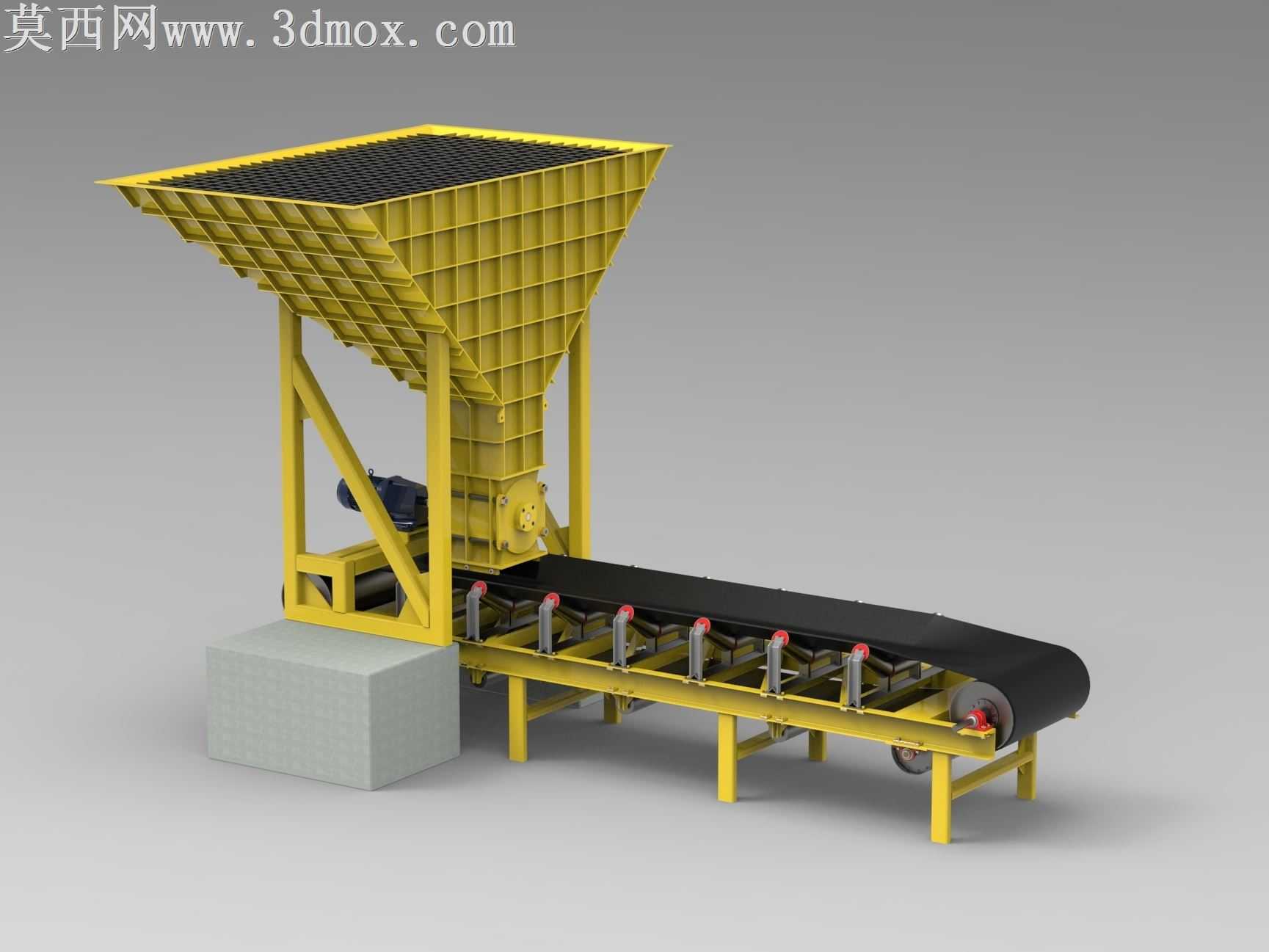

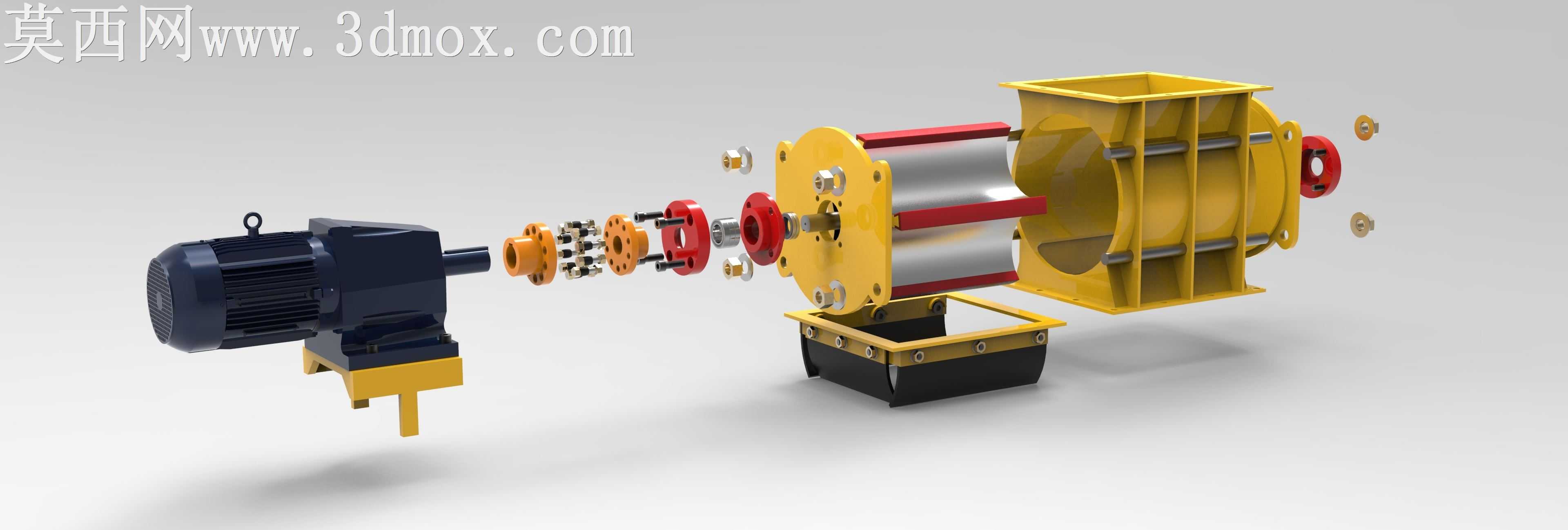

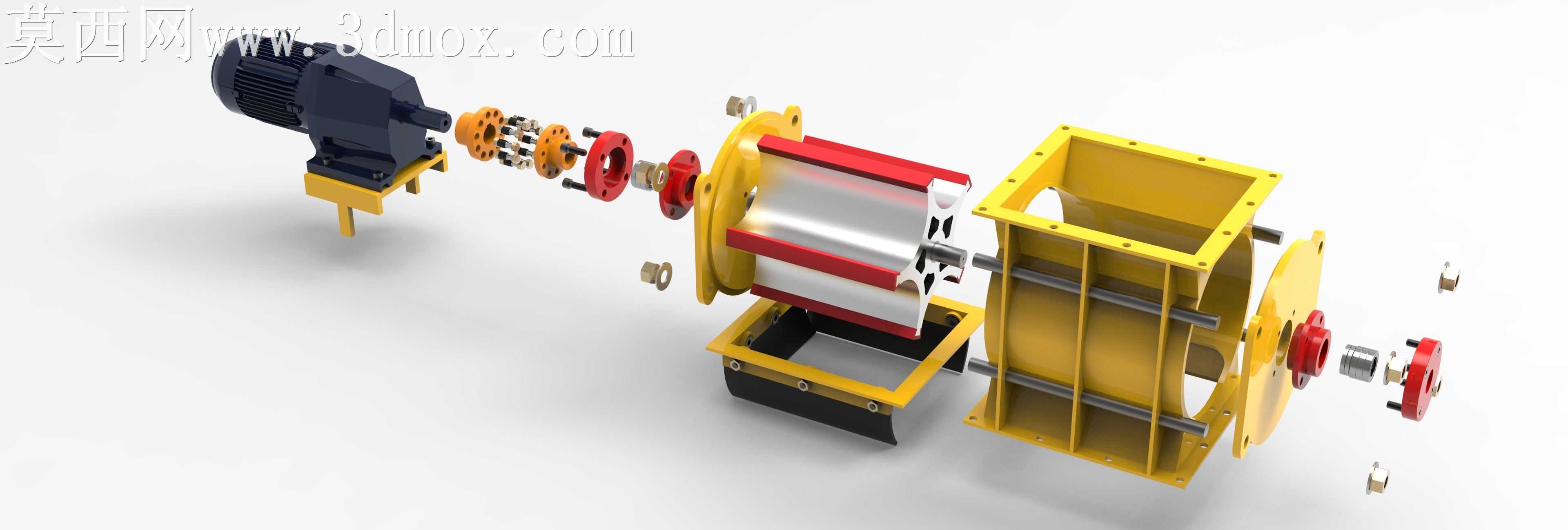

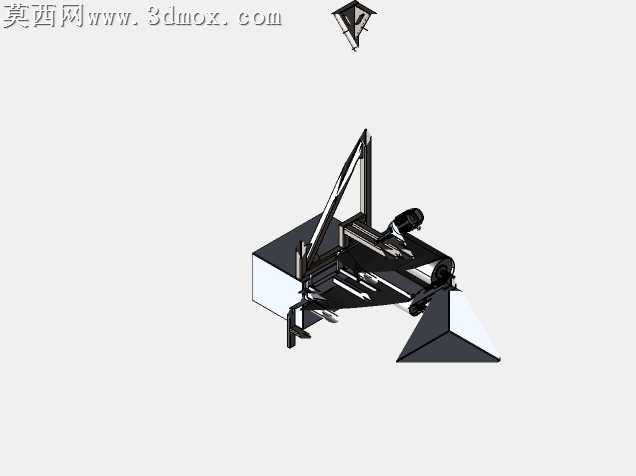

本作品为谷物旋转给料机三维建模设计，整体采用SolidWorks完成全参数化建模，经Keyshot完成写实渲染，完整还原设备的实际结构与外观质感。模型整体分为上部储料料仓、中部旋转给料机构、下部皮带输送机构、支撑机架与混凝土基座几个核心模块。上部料仓采用方锥斗型结构，仓壁设计有加强筋网格结构，提升薄壁料仓的结构刚度，避免满载谷物时仓壁发生形变，料仓顶部设置格栅防护结构，可拦截大尺寸杂物进入给料机构，同时保障作业安全。中部旋转给料机构采用叶轮式旋转给料结构，配套独立驱动电机与减速传动组件，可通过控制叶轮转速精准调节谷物的给料流量，实现均匀稳定的出料，避免谷物结拱堵塞，壳体与叶轮之间预留合理间隙，既保障转动顺畅，又减少谷物卡滞破损的问题。下部皮带输送机构采用槽型托辊组支撑输送皮带，托辊等距排布保障皮带承载后的平整度，机架采用标准型钢焊接成型，支脚设置可调结构可适配安装地面的高度差，输送皮带端部设置驱动滚筒与改向滚筒，配套张紧结构可调节皮带张紧度，避免皮带打滑跑偏。支撑机架采用三角加强结构连接料仓与输送段，保障整体结构的稳定性，底部设置混凝土配重基座，降低设备运行时的振动幅度。建模过程中对所有零部件进行了装配干涉检查，确保各运动部件无碰撞干涉，各连接位置的紧固件、安装位均按照实际机械设计标准进行还原，材质分配上区分了金属结构件的黄色喷涂漆面、橡胶皮带的哑光黑质感、混凝土基座的水泥肌理、传动部件的金属加工面质感，渲染后效果贴近真实设备外观。设计思路围绕谷物输送作业的实际需求，整合储料、定量给料、水平输送功能于一体，结构紧凑布局合理，可直接用于粮食加工、粮食物料转运场景的方案展示、结构优化参考，也可作为相关设备设计的三维参考素材，模型细节完整，各部件可单独拆解编辑，适配后续的工程出图、运动仿真等后续设计流程。
