料仓配套斗式垂直提升输送设备结构

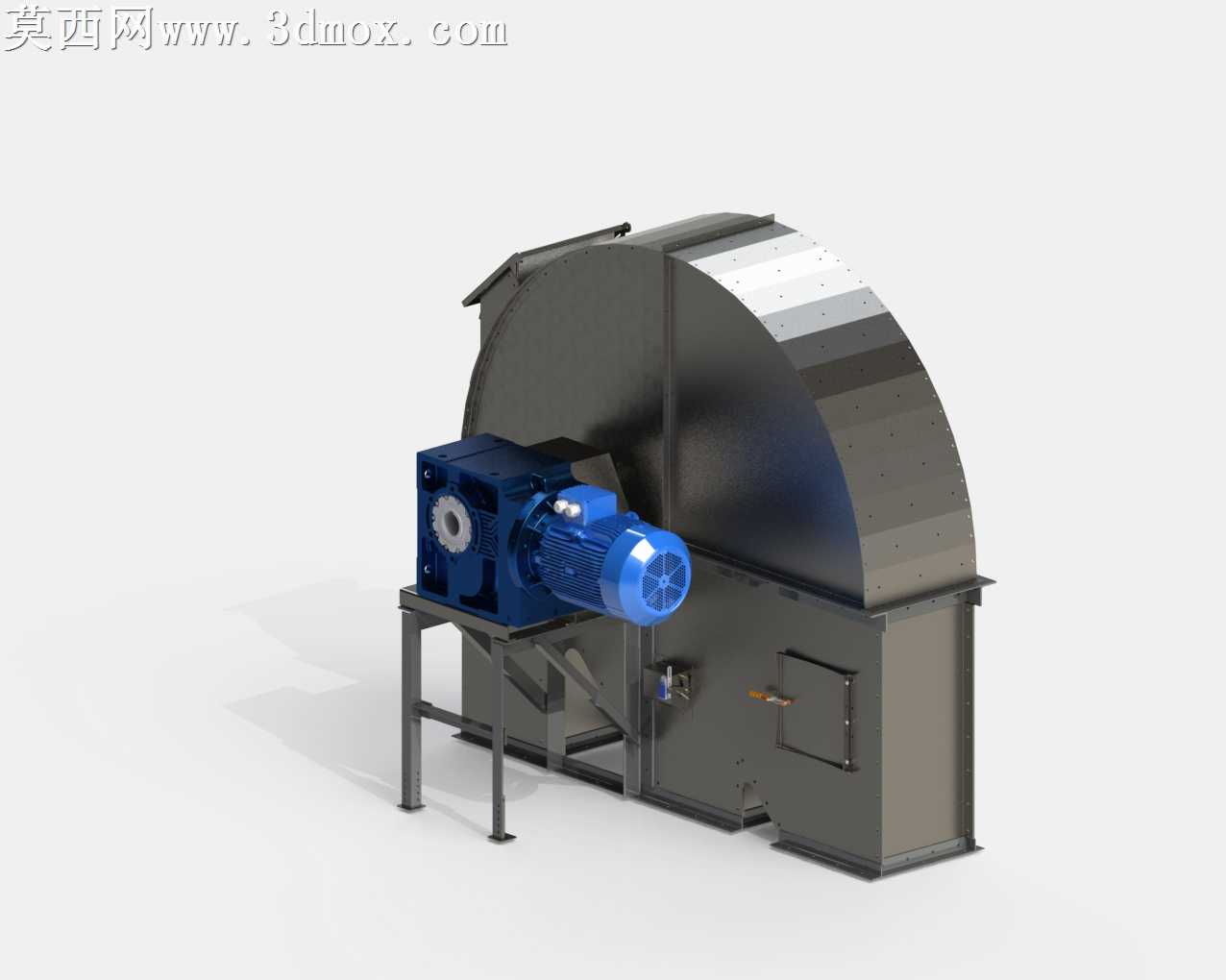

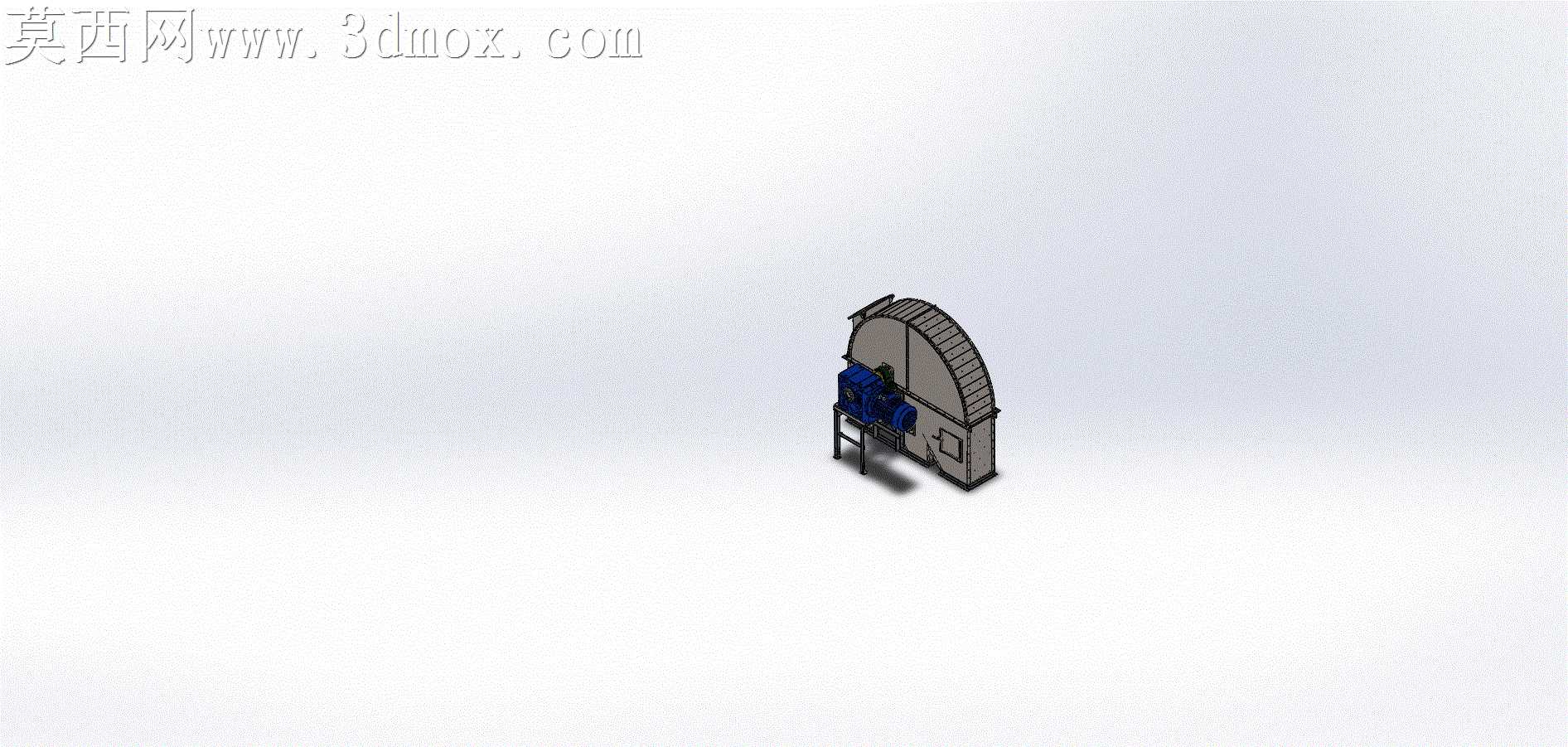

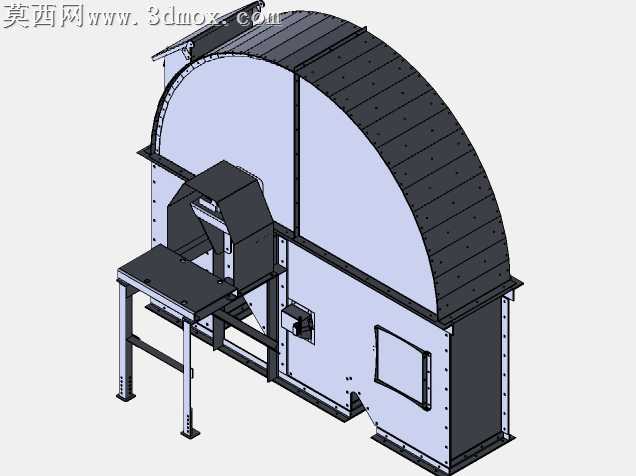

该三维模型采用SolidWorks完成全参数化建模与渲染工作，整体还原了工业场景中用于散料垂直输送的斗式提升设备完整结构。建模过程中首先对设备整体布局进行规划，确定上部弧形机壳、下部进料箱体、侧装驱动单元、支撑机架四大核心模块的尺寸比例与装配关系，所有零部件均按照实际工业设备的加工装配逻辑进行约束，确保各部件运动关系符合真实工况。材质渲染阶段，针对不同部件的物理属性匹配对应材质：驱动端的减速电机主体采用铸铁哑光金属材质，电机端盖与输出轴部分做亮面金属质感处理，还原工业电机的漆面与金属加工面的视觉差异；设备主体的机壳部分采用厚钢板焊接结构的哑光深灰金属材质，表面添加轻微的焊接纹理与使用痕迹质感，提升模型真实感；支撑机架采用标准方钢焊接结构，匹配热轧钢材的哑光金属材质，机架支脚处添加安装底板的细节结构；机壳侧面的检修门做独立建模，添加门把手、密封胶条、锁紧卡扣等细节结构，还原真实设备的检修维护结构设计。结构设计上，该提升机采用侧装式减速电机直驱的传动方案，省去了额外的传动链轮与皮带结构，整体结构更加紧凑，驱动单元通过支架直接固定在下部机壳侧面，输出轴与设备内部的主动滚筒直接连接，传动效率更高；上部弧形机壳内部设计有从动滚筒与料斗返程导向结构，确保料斗在完成卸料后能够平稳返程；下部箱体设置进料口与检修通道，方便物料送入与设备内部维护，机壳整体采用密封式焊接结构，可避免输送过程中粉尘外溢，适配粉状、颗粒状散料的垂直输送场景。建模过程中对所有标准件均做了简化处理，在保证外观结构完整的前提下控制模型整体面数，同时保留了核心结构的装配逻辑，可直接用于设备方案展示、结构教学、工况模拟等场景，渲染阶段采用工作室环境光，添加柔和的地面阴影效果，突出设备的整体轮廓与各部件的材质差异，整体视觉效果贴近真实工业设备的实物状态。
