模块化带式输送设备三维结构设计

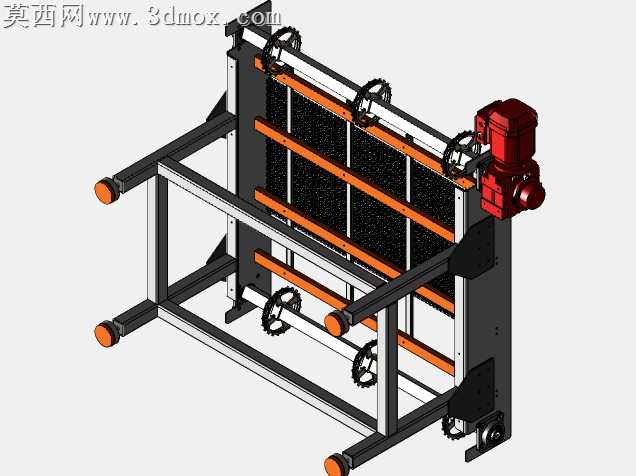

本作品为模块化带式输送机的三维参数化模型，采用主流三维机械设计软件完成全结构建模与装配校验，建模过程严格遵循机械设计规范，对设备各组成部件进行1:1等比例还原，完整呈现设备的装配逻辑与运行原理。模型搭建阶段采用自底向上的装配思路，先分别完成各子部件的独立建模，再通过同轴、重合、平行等标准装配约束完成总装，全程进行干涉检查，确保各运动部件无结构冲突，可直接用于后续运动仿真验证。材质渲染方面，对设备不同部件赋予对应真实材质属性：主体支撑机架采用哑光喷塑碳钢材质，呈现深灰金属质感；输送皮带采用黑色耐磨橡胶材质，还原橡胶表面的细微磨砂纹理；横向挡条采用橙色工程塑料材质，色彩醒目符合工业设备安全标识规范；驱动端的减速电机采用铸铁红漆质感，传动链轮、传动轴赋予光亮金属材质，端部调节脚轮采用黑色橡胶与金属支架组合材质，整体渲染效果贴近真实工业设备外观，可直接用于方案展示与技术交底。结构设计上，该设备采用方管焊接成型的框架式机架，结构刚性充足，底部设置可调节支撑脚，方便安装时调整设备水平度；输送面采用多道平行布置的横向挡条，可防止输送过程中物料滑落，适配散料、块状物料的输送需求；传动系统采用链轮链条传动结构，传动比稳定、承载能力强，驱动端集成一体式减速电机，结构紧凑占用空间小，传动效率高；设备两侧设置可调节张紧机构，可在皮带长期使用出现松弛时快速调整张紧度，降低日常维护难度。设计思路上采用模块化设计理念，将机架、传动单元、输送单元、驱动单元拆分为独立模块，可根据实际输送需求调整设备长度、挡条间距、驱动功率等参数，适配不同生产场景的输送需求，无需重新进行整体结构设计，大幅缩短非标输送设备的设计周期，模型包含完整的结构细节，可作为同类输送设备设计的参考模板，也可用于工业自动化生产线的方案布局演示。
