直径150mm航模多规格螺旋桨设计方案

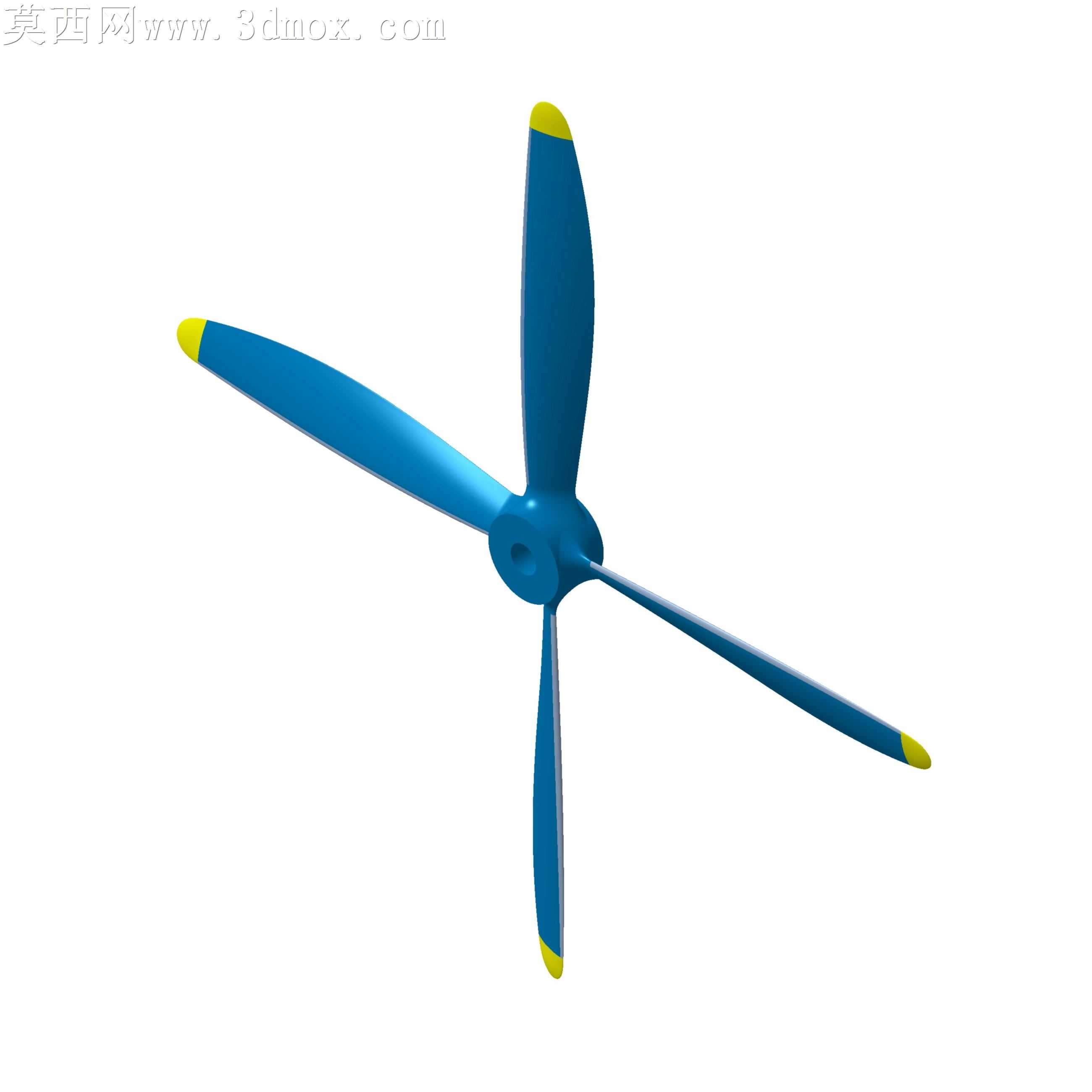

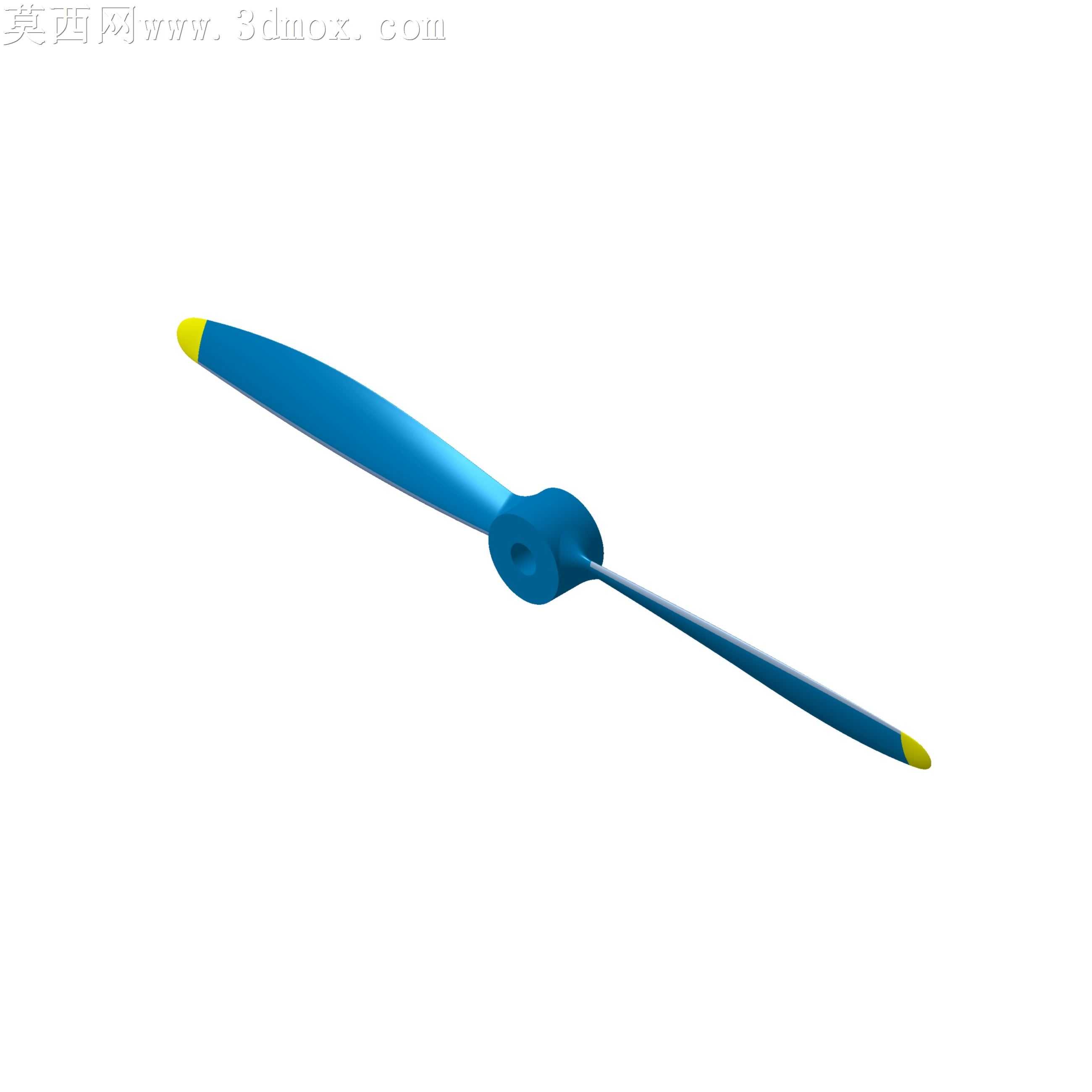

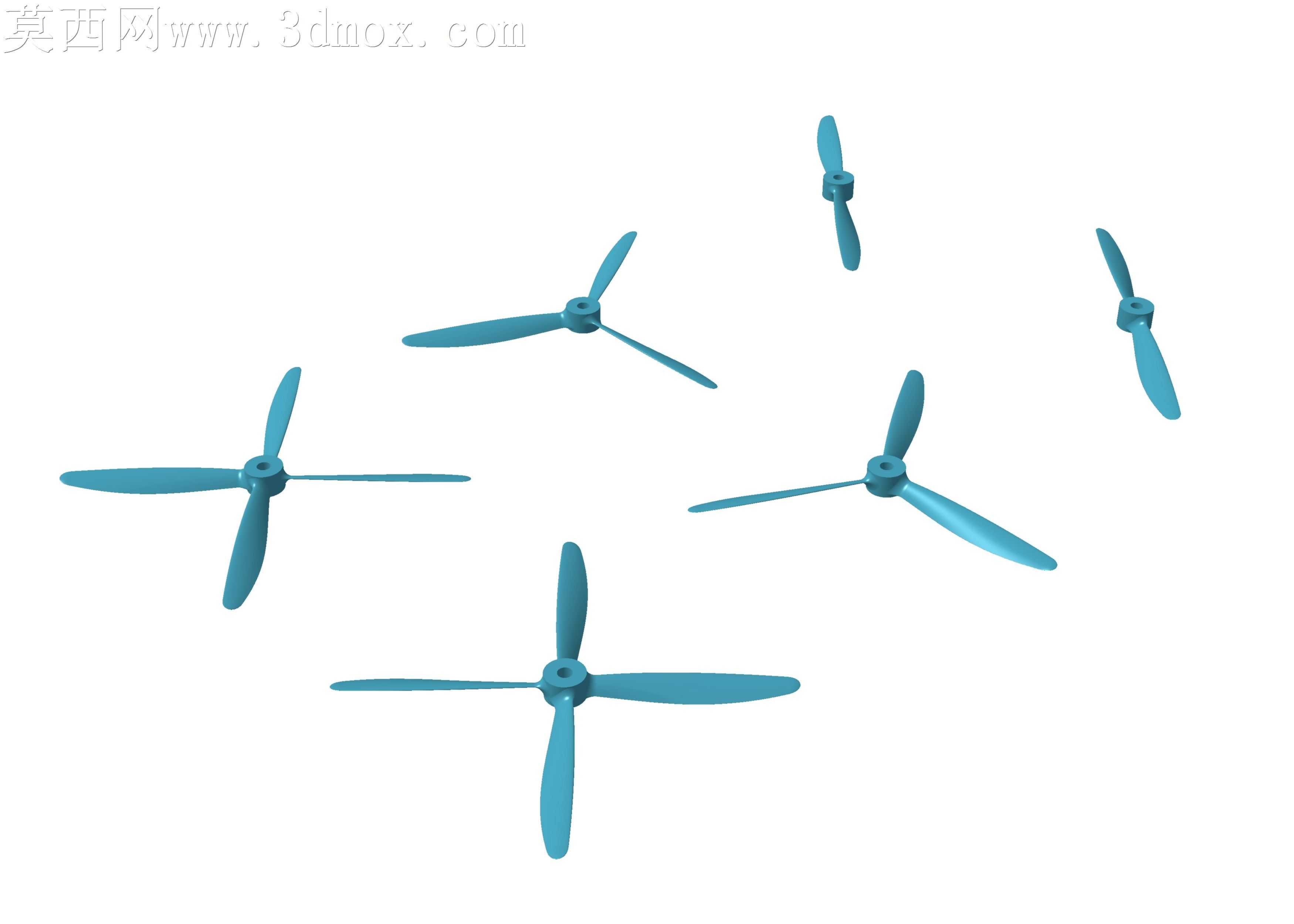

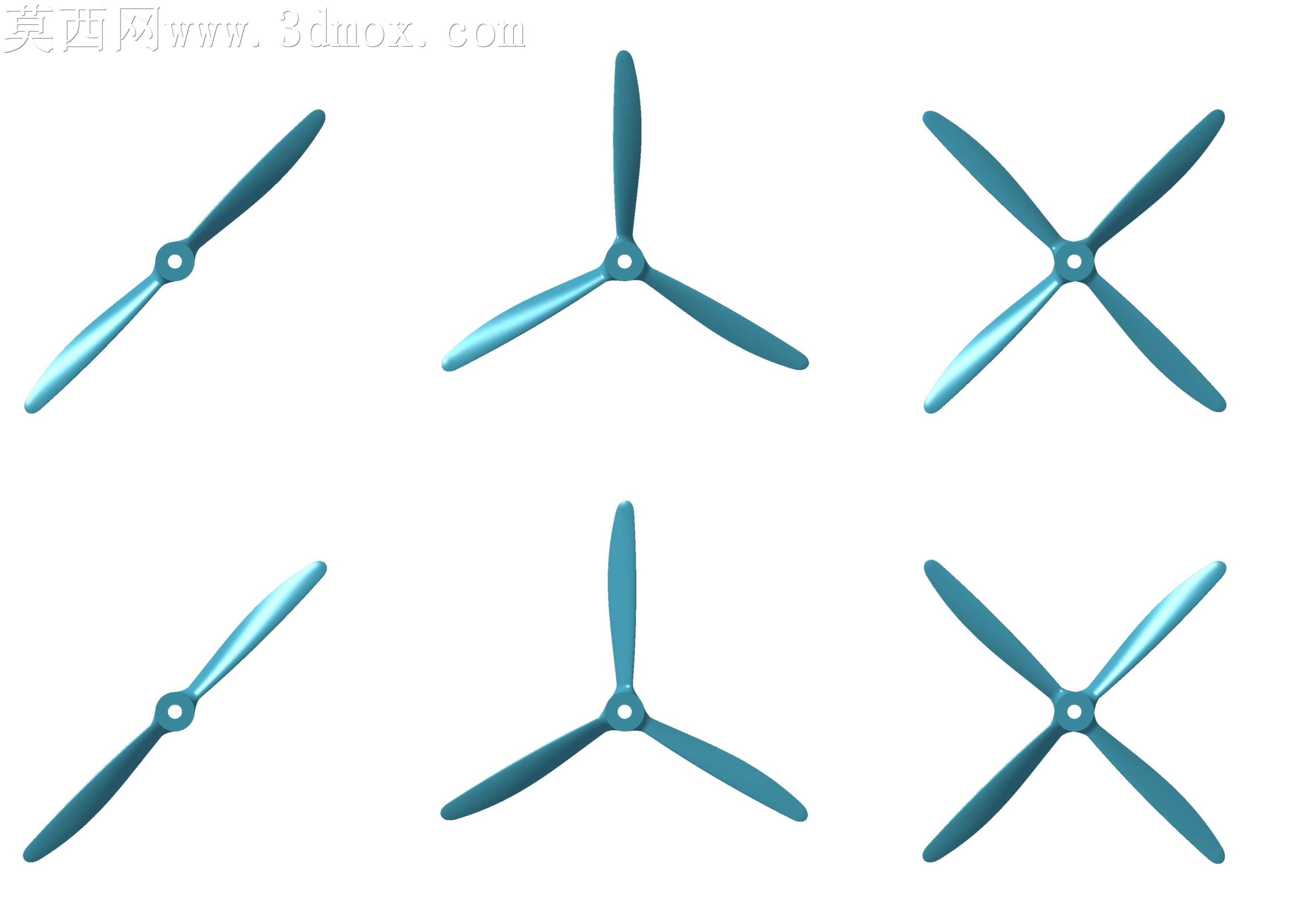

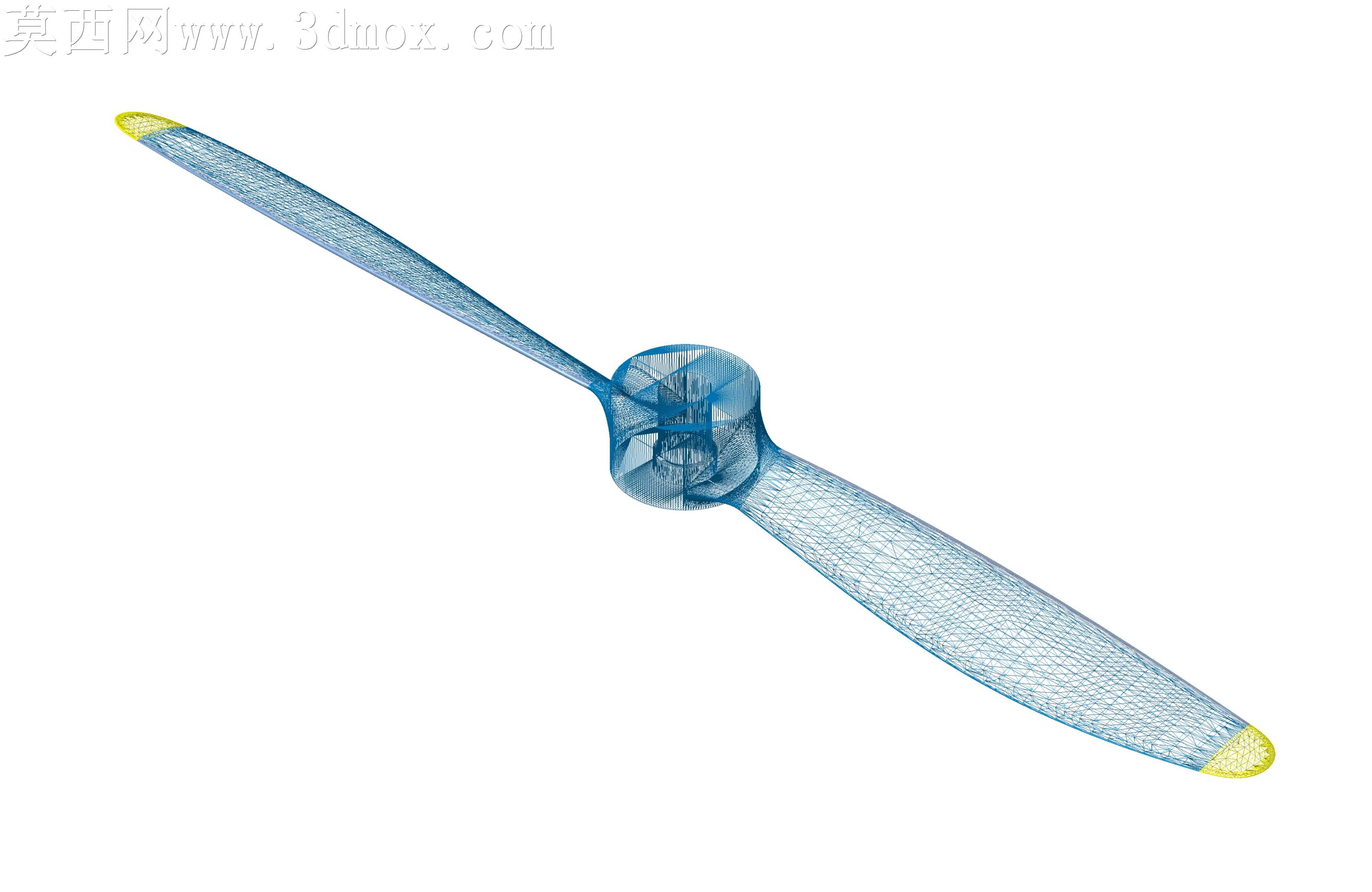

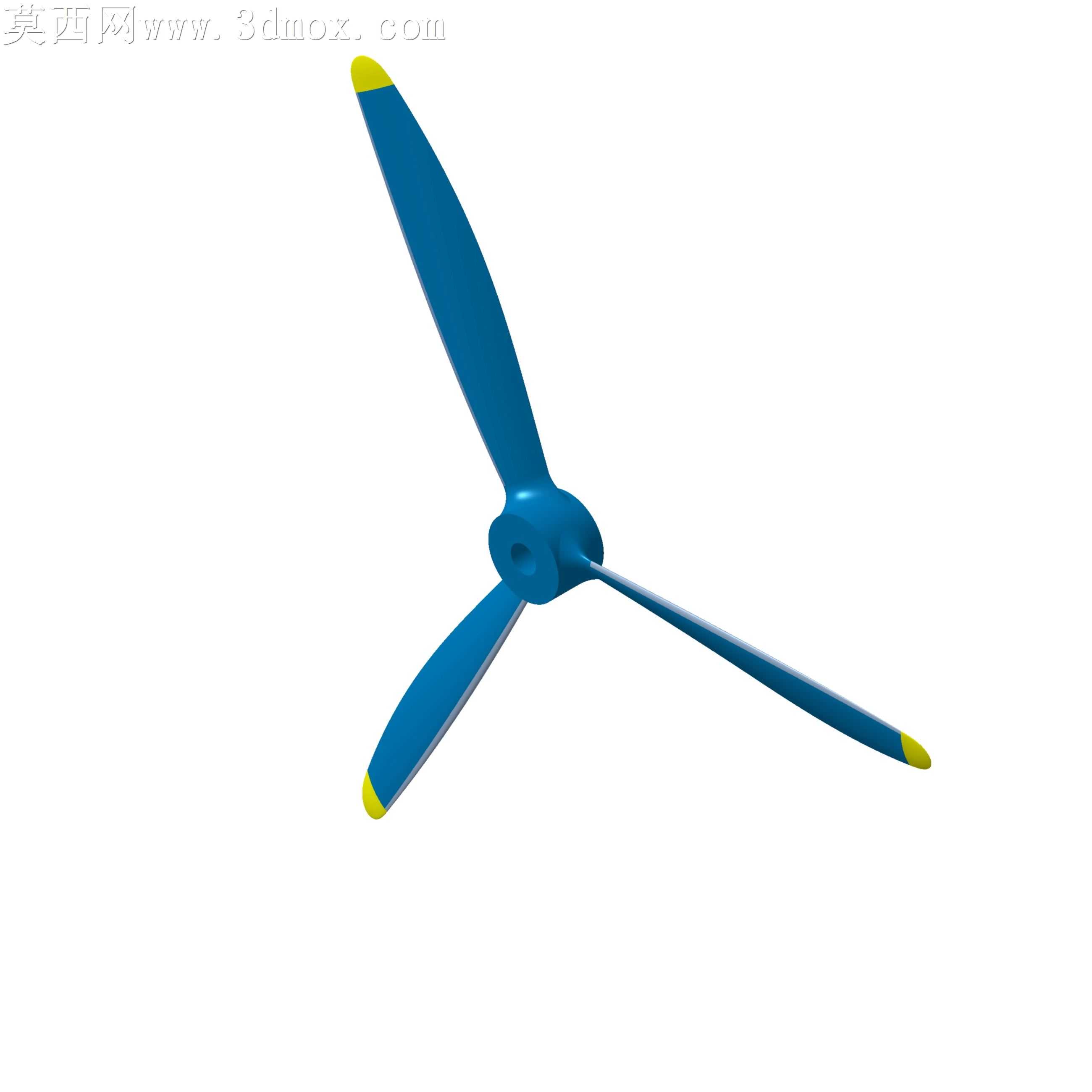

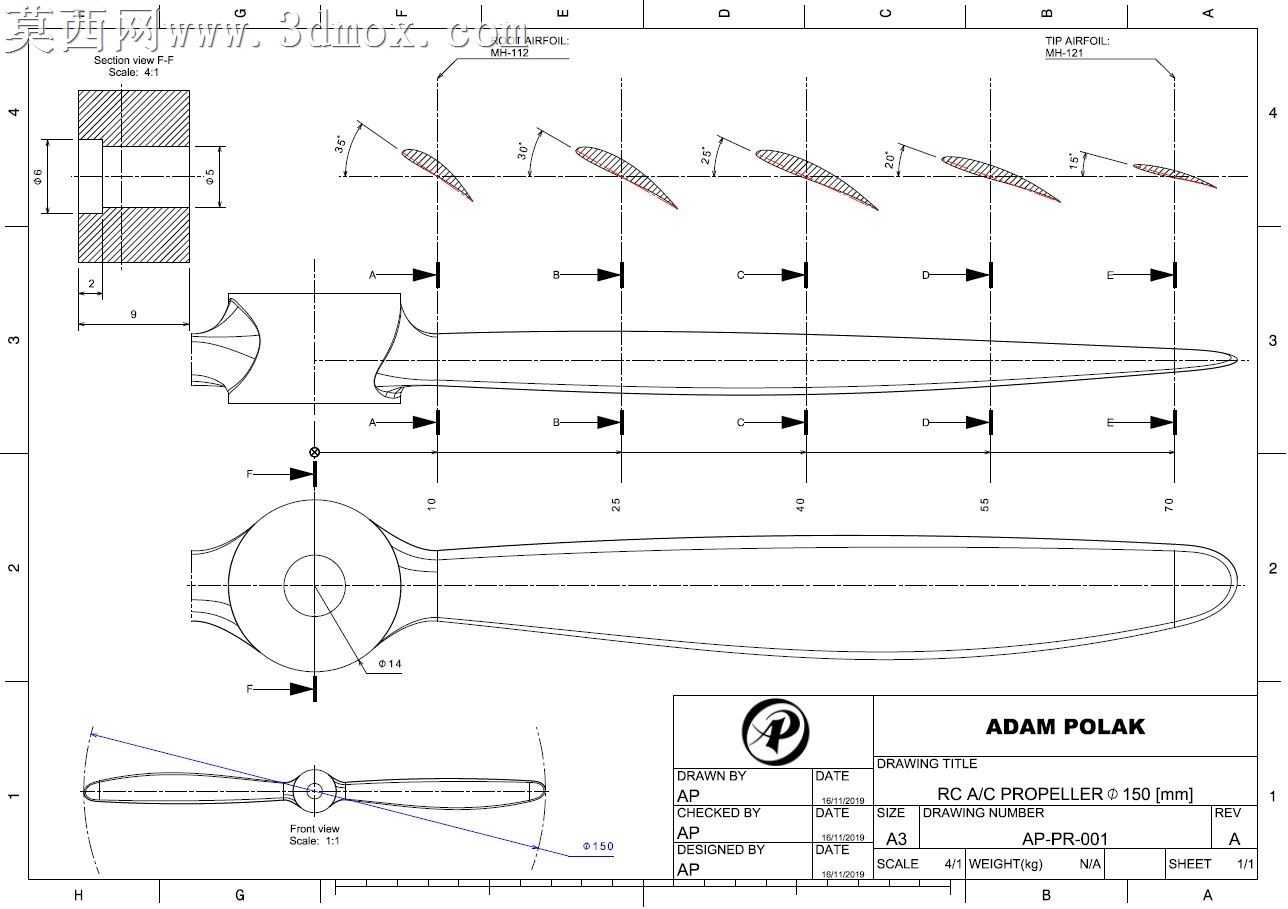

本套螺旋桨模型针对直径150mm的遥控航空模型动力需求开发，采用三维参数化建模方式完成全系列构型设计，建模过程中严格遵循航空螺旋桨的气动设计逻辑，先完成桨毂基准结构的搭建，再基于翼型气动数据逐段生成桨叶的截面轮廓，通过曲面放样功能构建出连续顺滑的桨叶曲面，保证桨叶从根部到梢部的弦长、扭转角过渡符合气动效率要求，避免曲面出现褶皱、曲率突变等影响仿真与加工的问题。模型涵盖右手旋转与左侧旋转两大旋转方向，包含2叶、3叶、4叶三种桨叶数量构型，共计18款不同参数的螺旋桨单体，每款模型都单独完成了结构细节优化，桨毂位置预留了标准的电机轴安装孔位，孔位公差按照航模动力系统的通用装配标准设定，可直接适配常规航模电机的输出轴，无需二次修改即可完成虚拟装配验证。渲染阶段针对螺旋桨的实际使用场景，为模型赋予了轻量化航空复合材料的材质属性，调整材质的粗糙度、反光度参数还原真实螺旋桨的表面质感，同时搭配工程制图标准的渲染视角，清晰展示桨叶的翼型轮廓、扭转角度、桨毂安装结构等核心设计细节，方便使用者快速理解不同构型螺旋桨的结构差异。设计过程中同步完成了全套工程图纸的绘制，图纸中标注了各截面的定位尺寸、桨叶安装角度、桨毂配合尺寸、整体直径参数等核心加工信息，所有尺寸标注都遵循机械制图国家标准，视图排布包含主视图、俯视图、侧视图以及关键截面的剖视图，完整呈现螺旋桨的内外结构，既可以用于3D打印制作实物螺旋桨验证气动性能，也可作为航模动力系统的教学演示案例，帮助理解螺旋桨的叶片数量、旋转方向对动力输出效率的影响，不同叶数的螺旋桨可适配不同拉力需求的航模机型，2叶桨适配对转速要求高的高速航模，3叶、4叶桨适配对静拉力要求高的特技或载重航模，全系列模型的结构都经过干涉检查，不存在结构冲突问题，可直接导入各类仿真软件完成气动仿真、动力学仿真分析。
