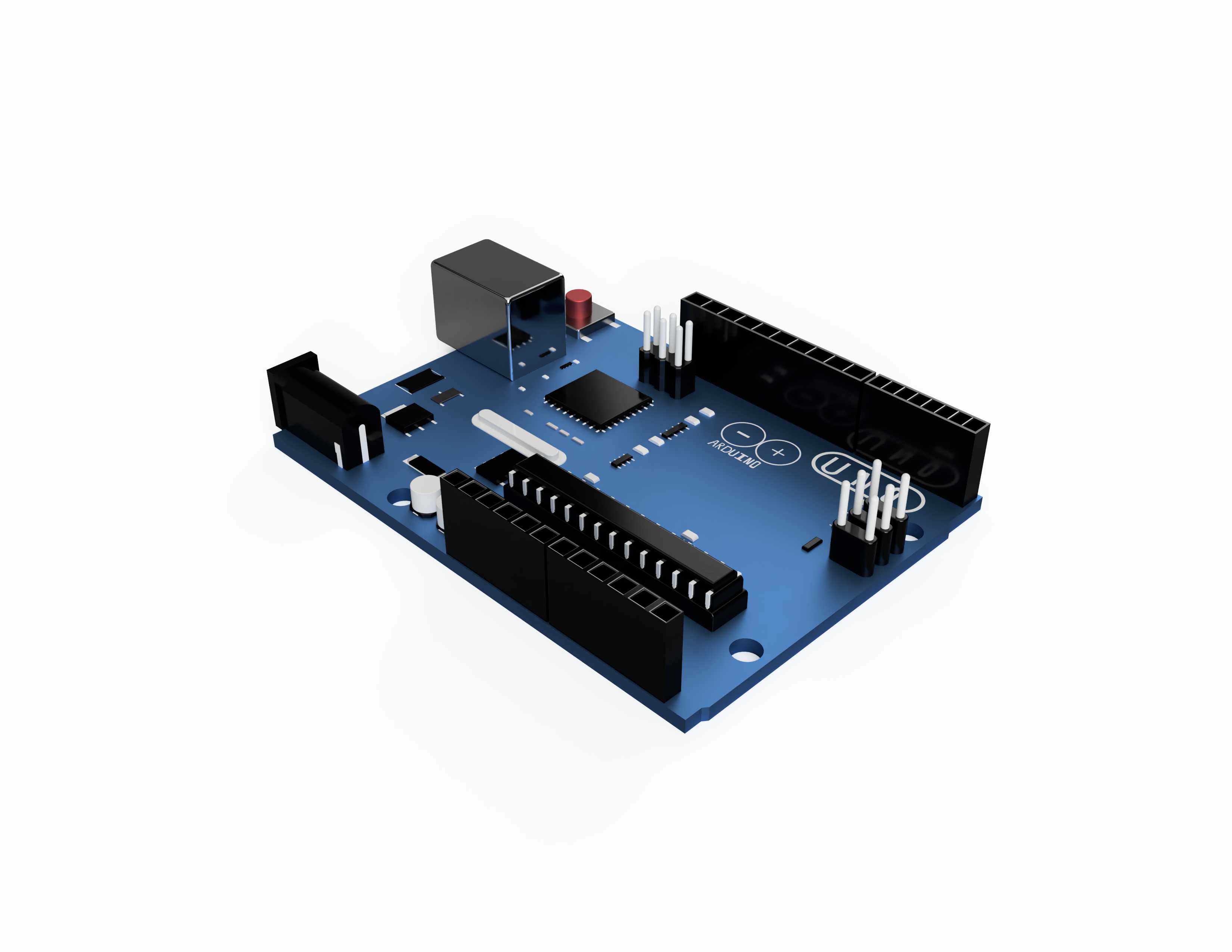

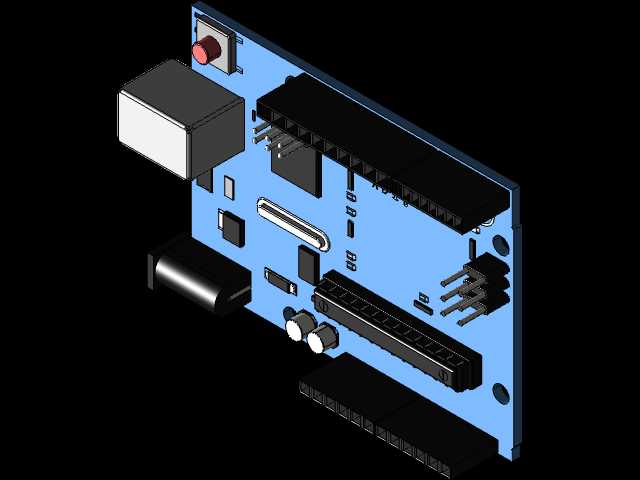

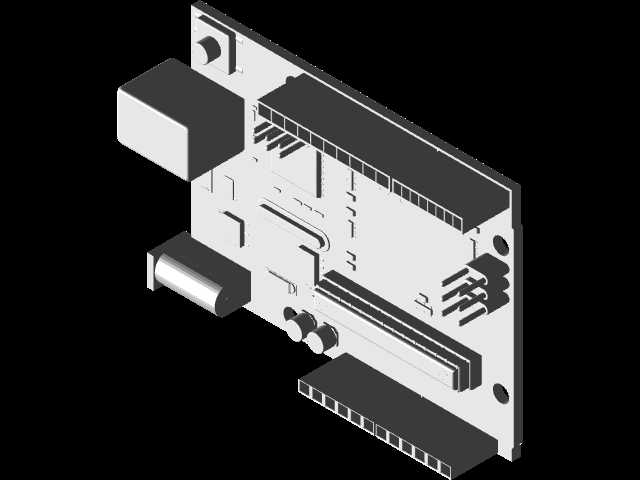

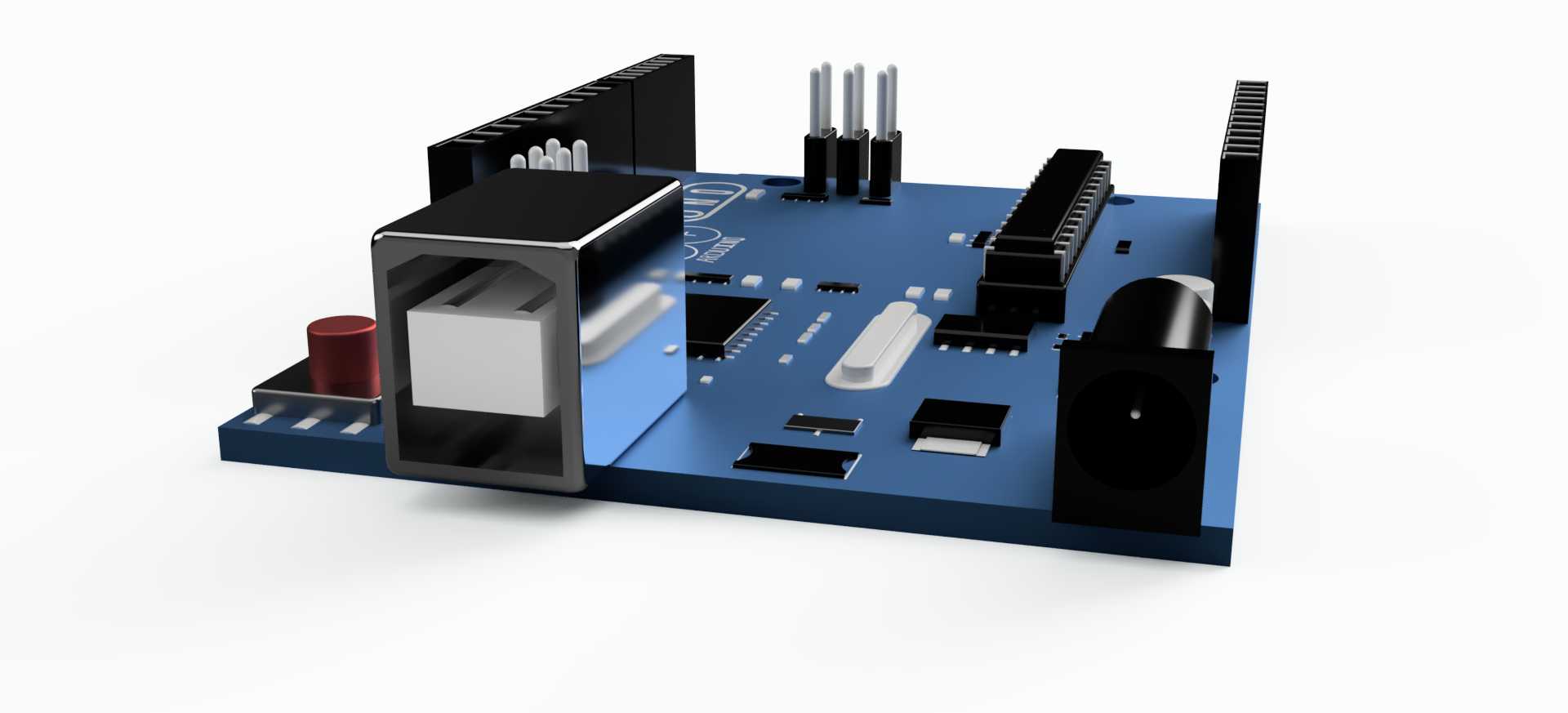

ArduinoUnoR3开源控制开发板结构模型

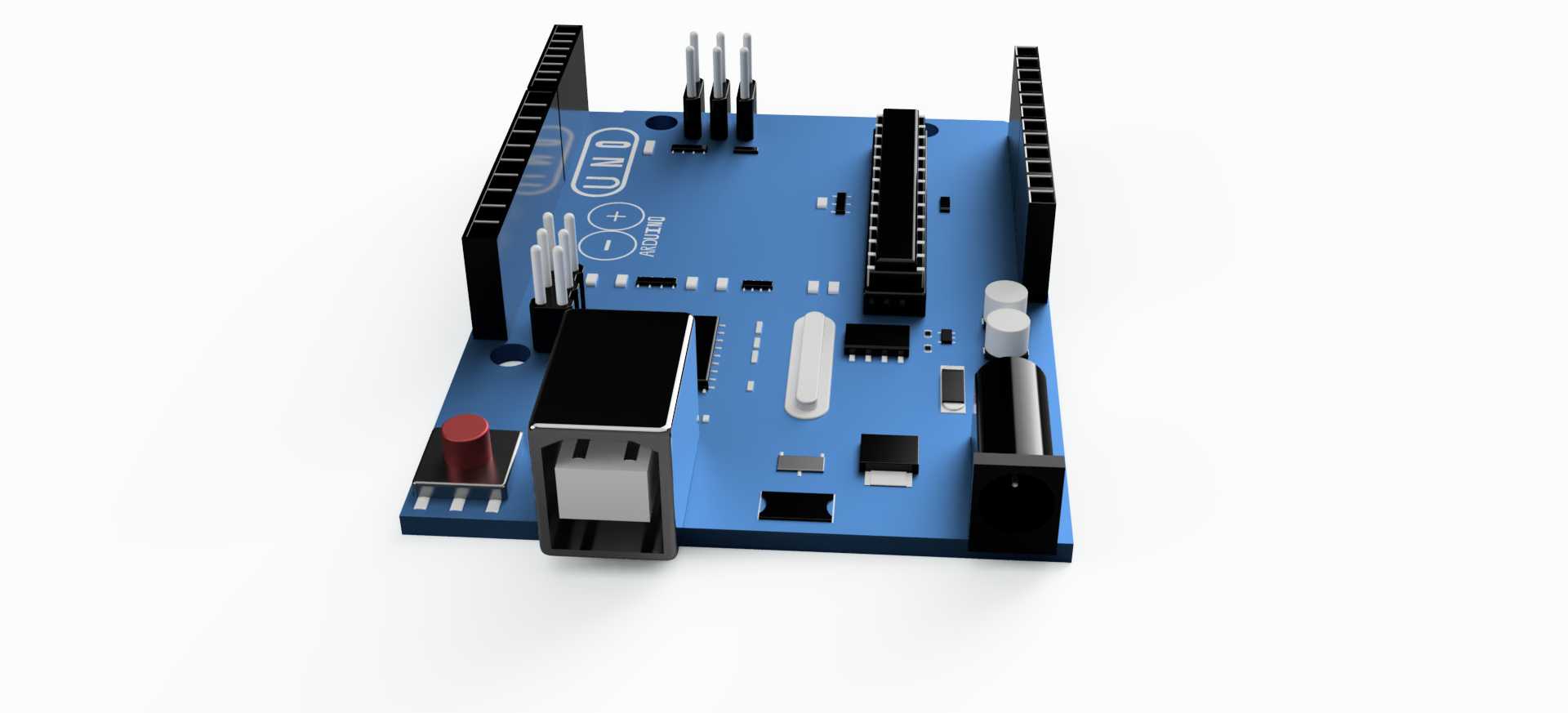

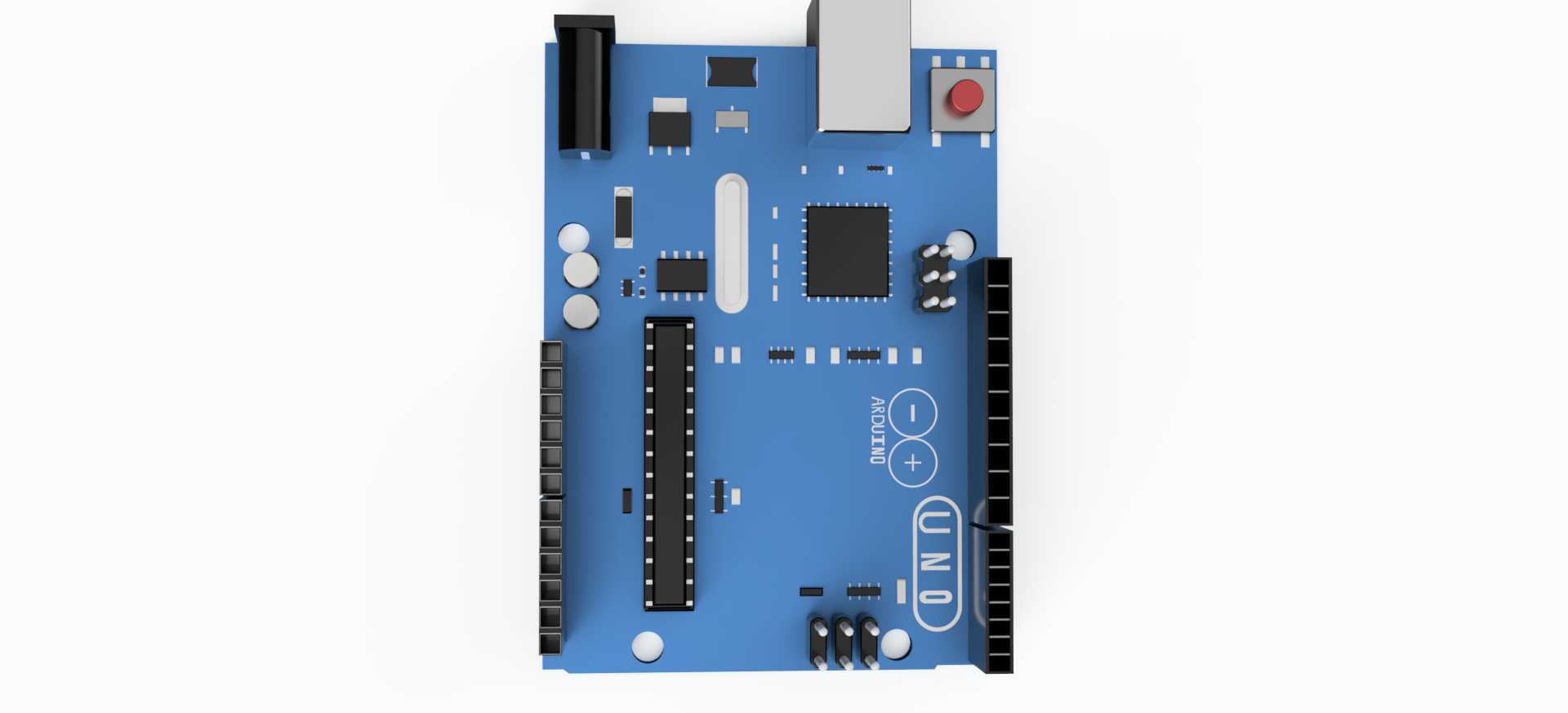

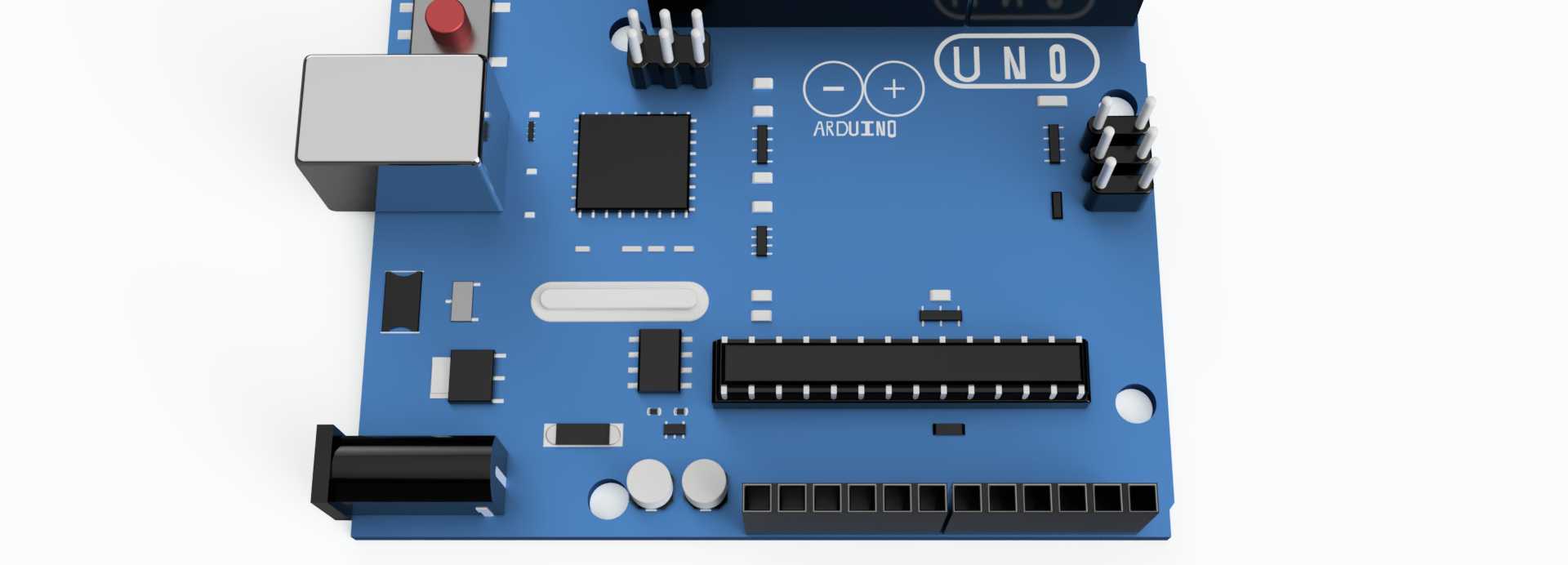

　　在嵌入式开发与小型智能设备搭建领域，这款控制板是应用覆盖面极广的核心硬件载体，从高校电子类专业的课程实训，到创客群体的DIY项目开发，再到小型工业现场的简易数据采集节点搭建，都能见到它的身影。做三维结构建模的时候，首先要卡准板卡的安装边界，整板的长宽尺寸严格按照实物的安装孔位做定位，四个角的安装孔孔径、孔位间距完全匹配通用的固定铜柱规格，不管是叠装扩展板还是固定在设备壳体内部，都不会出现孔位错位的问题。板上的元件布局完全还原实物的排布逻辑，左上角的USB接口突出板边的尺寸要做精准控制，保证外接USB线的时候不会和周边固定结构产生干涉；USB接口旁的直流电源插座高度、接口朝向都和实物一致，外接电源适配器时插拔空间预留充足。

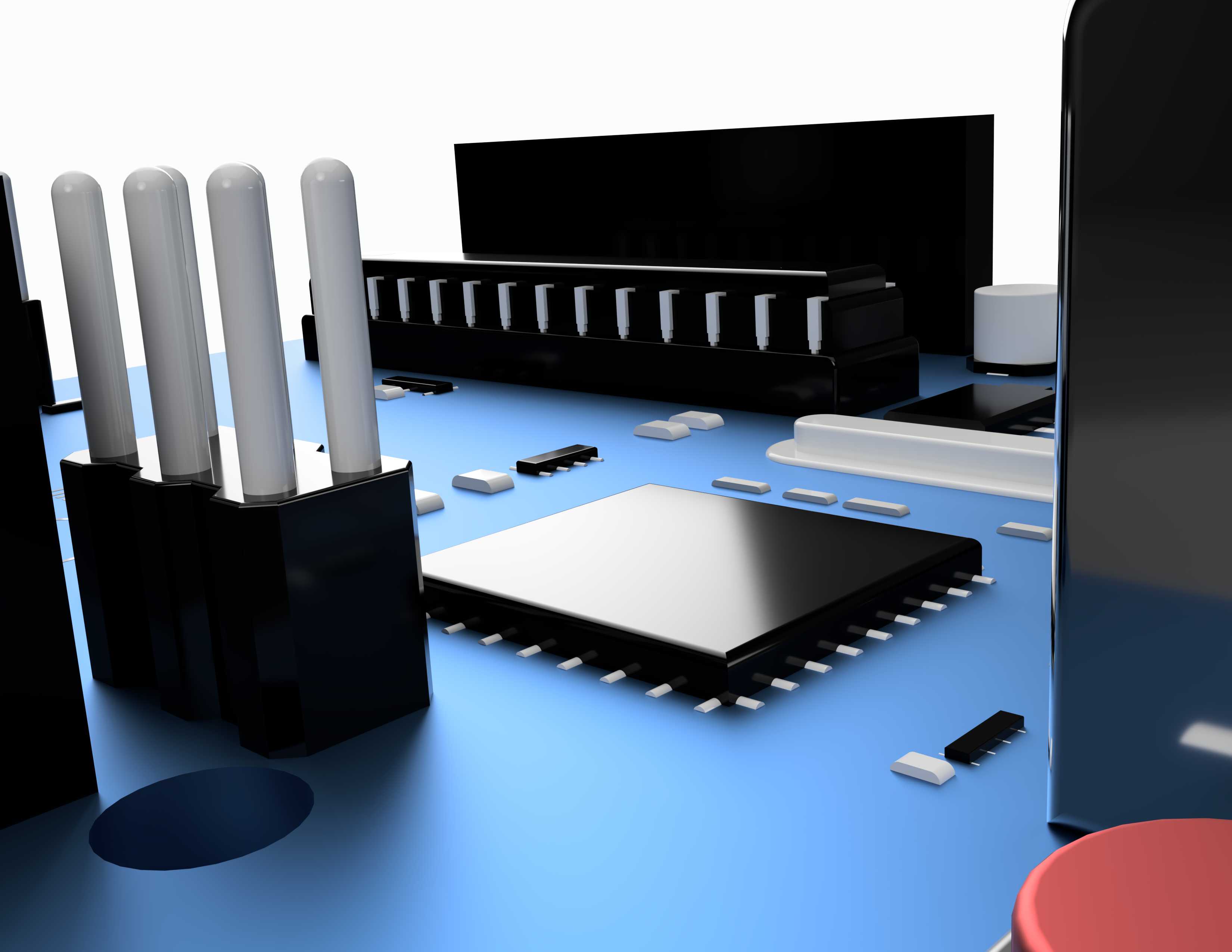

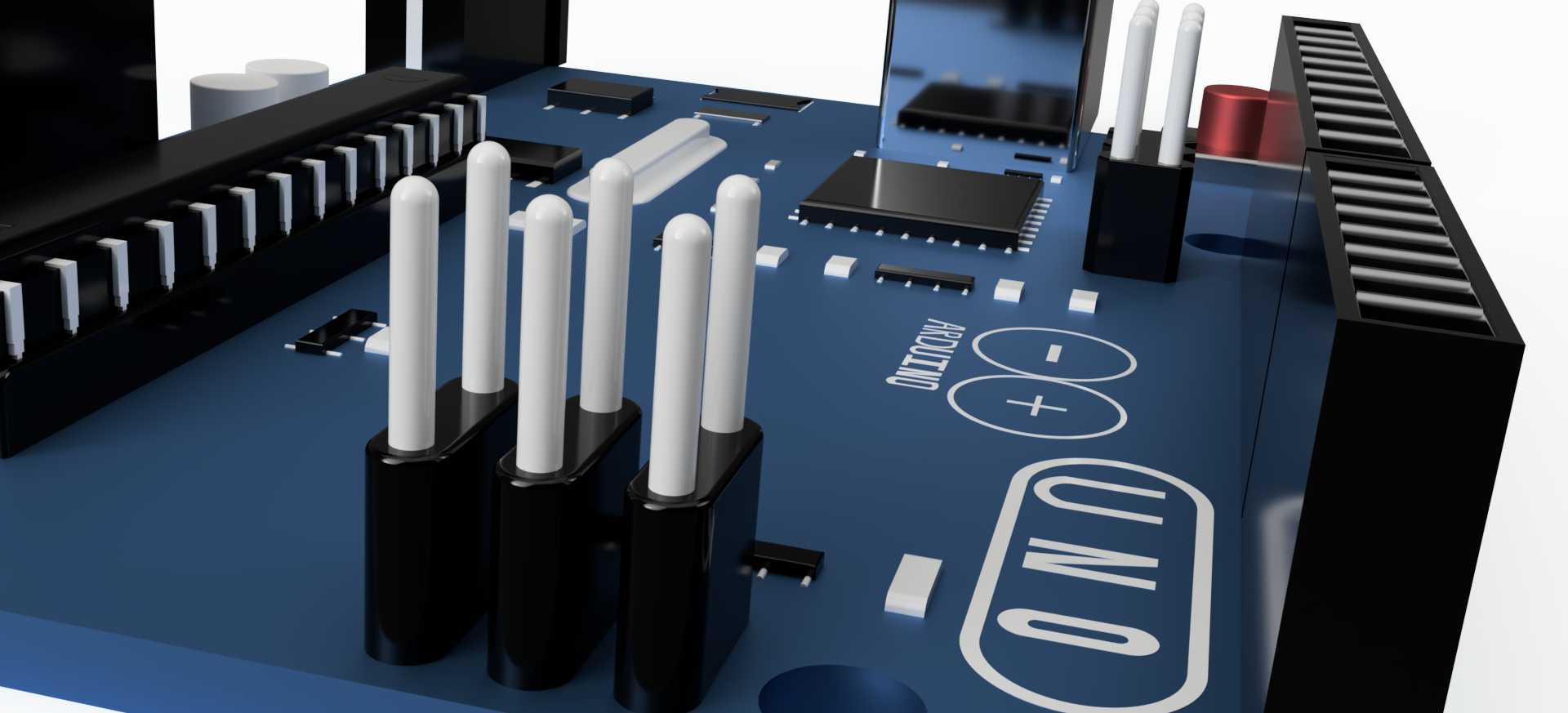

　　板载的主芯片位置居中，周边的晶振、电容等贴片元件的排布高度差都做了还原，不会出现元件穿模的问题；两侧的排针排母间距严格按照标准间距设计，数字IO口、模拟输入口的排针高度统一，不管是插装传感器扩展板还是直接接线，都能保证对接顺畅。复位按键的凸起高度做了写实还原，按键周边预留了足够的按压空间，不会出现外壳装好后按不到复位键的问题。板上的电源指示灯、状态指示灯的位置和透光结构都做了对应还原，做外壳设计的时候可以直接在对应位置预留灯孔，不用再二次调整位置。

　　从实际使用场景来看，这款控制板常被用作小型移动机器人的核心控制单元，比如循迹小车、避障小车的主控，建模时预留的板边空间足够安装固定扎带孔位，方便整理电机驱动线、传感器接线；在智能家居改造项目里，它可以作为外接温湿度传感器、人体感应模块的采集节点，板卡的厚度尺寸控制精准，可以嵌入到86型接线盒内部，不会出现盖不上面板的问题；在物联网项目搭建中，外接WiFi、蓝牙模块时，排针的位置刚好避开模块的天线区域，不会出现信号被金属结构遮挡的问题。设计建模过程中，板上的稳压模块区域做了高度还原，散热片的尺寸和安装位置和实物一致，做密闭壳体设计的时候可以对应预留散热开孔位置，避免长时间运行出现过热问题。

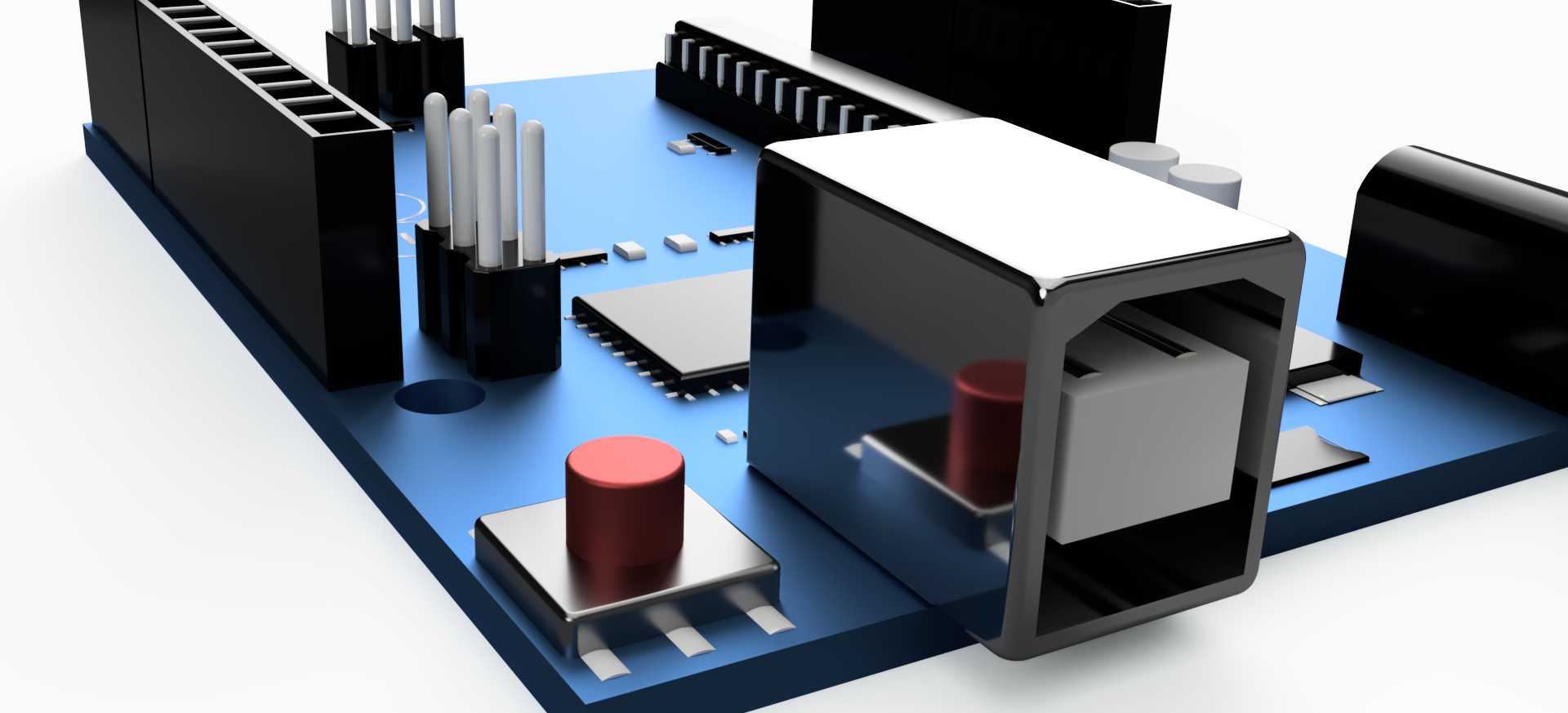

　　串口通信、I2C、SPI接口的引脚位置都做了明确的结构区分，不同功能的排针没有做混同，方便结构设计时对应接线的出线方向预留开口。USB接口的金属外壳厚度、插拔导向结构都做了写实建模，模拟插拔过程不会出现结构干涉，能直接用于结构装配验证。电源接口的内芯极性、插孔深度都和实物匹配，外接电源插头时不会出现插不到位或者顶到板卡的问题。整板的边缘做了圆角处理，和实物的PCB板边工艺一致，不会出现锐边结构，安装时不会划伤线材或者操作人员手部。排母的内部卡槽结构也做了细节还原，插装排针时的配合深度符合实际接插件的配合要求，不会出现插接过松或者过紧的装配问题。对于做设备结构设计的工程师来说，这个模型可以直接导入装配体中做干涉检查，不用再手动测绘板卡尺寸，能大幅缩短小型智能设备的结构开发周期，不管是做教育类实训设备的结构设计，还是创客项目的外壳定制，或是小型工业采集终端的内部布局验证，都能提供精准的结构参考。
