适配Arduino的1602I2C液晶显示模块

在嵌入式开发与小型智能设备的原型搭建场景中，人机交互的信息输出环节始终是结构设计与硬件选型需要重点考量的部分，1602规格的字符型液晶显示模块凭借成熟的驱动方案、极低的功耗占用与清晰的字符显示效果，长期占据着小型终端信息显示的主流选型位置，而搭载I2C控制适配器的版本，更是解决了传统并行接口占用IO口过多的痛点，尤其适配Arduino这类开源硬件平台的快速开发需求。从实际工程应用来看，这类显示模块常被用于小型实验装置的状态参数输出、桌面级小型智能设备的运行信息提示、教学实验平台的交互界面搭建，甚至是部分工业现场小型检测终端的临时数据显示，不需要复杂的图形渲染能力，仅靠两行每行16个字符的显示区域，就可以完成数值、状态标识、简单提示语的清晰呈现，足够覆盖绝大多数低复杂度人机交互场景的需求。

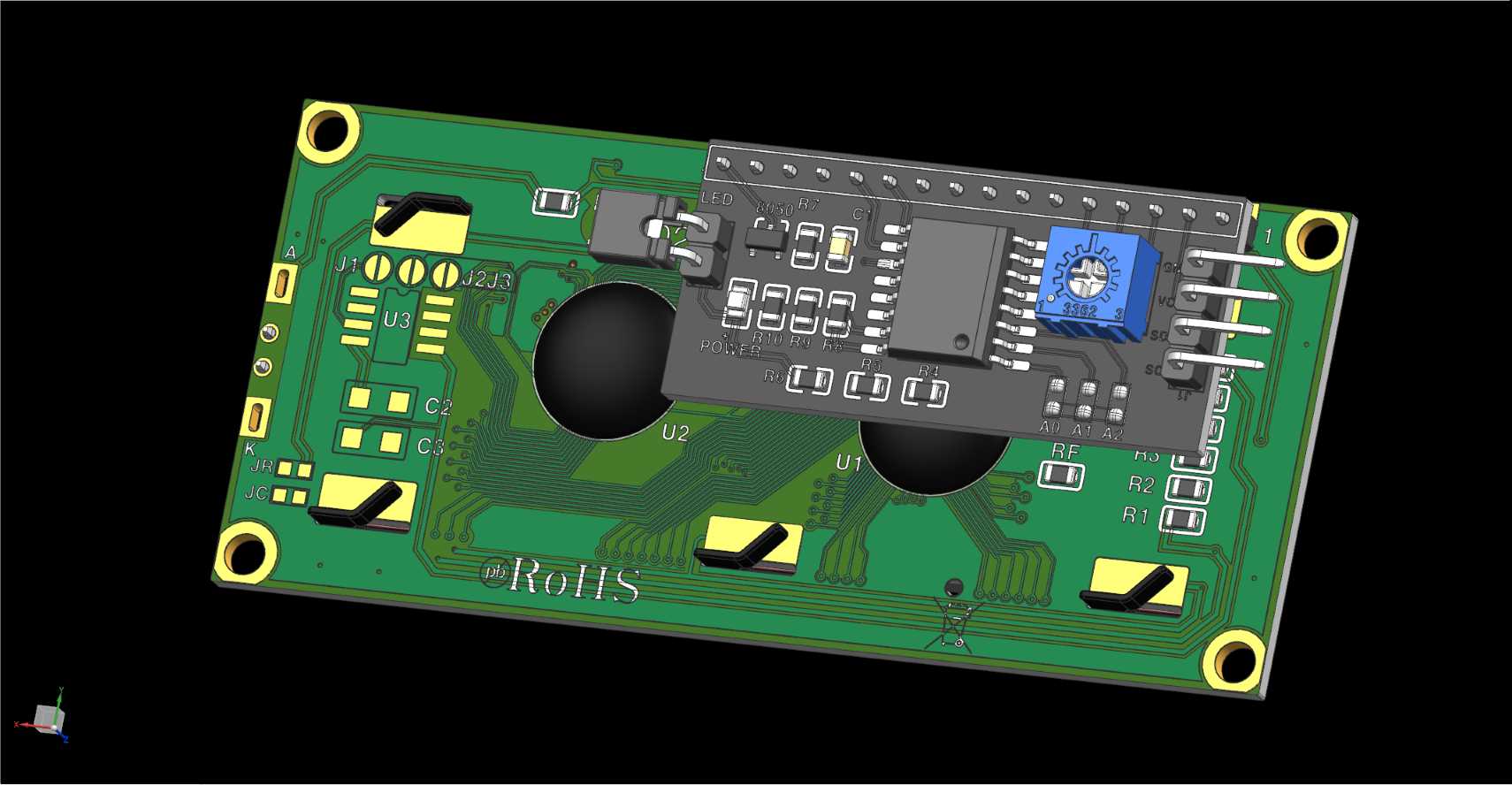

从结构设计的角度拆解这款模块，首先要明确其安装边界与外形尺寸的适配逻辑：整块PCB板采用标准1602液晶模块的通用安装孔位，四个角预留的金属化安装孔直径与孔位间距完全兼容行业通用的固定规格，不管是直接用铜柱固定在亚克力实验支架上，还是通过螺丝锁附在设备外壳的预设安装槽内，都不需要额外做孔位的二次调整，能直接匹配现有开源项目的结构安装方案。板载的I2C转接板直接焊接在液晶模块的背面引脚区域，没有额外向外突出的结构，整体厚度控制在常规液晶模块的厚度范围内，不会因为增加了I2C转接部分就导致安装时出现空间干涉，这一点在做紧凑结构的小型设备设计时尤为重要——很多新手工程师在选型时容易忽略转接配件的厚度冗余，最后组装时才发现屏幕装不进外壳预设的窗口，这款集成式的设计就规避了这个问题，把控制适配器和液晶本体做成了一体化的结构，所有引脚焊接都在工厂端完成，不需要使用者自行接线转接，既减少了接线错误导致的模块烧毁风险，也压缩了整体的安装占用空间。

功能特性层面，这款模块的I2C接口只需要两根信号线就可以完成和主控板的通讯，加上电源正负极一共四根接线，对比传统并行接口需要接8根数据线加3根控制线的接线方式，极大简化了硬件布线的工作量，对于做快速原型验证的开发者来说，能省下大量接线核对的时间，也减少了飞线过多导致的信号干扰问题。模块自带的对比度调节电位器被布置在PCB板的侧边，不需要拆开外壳就可以用小螺丝刀直接调节屏幕显示对比度，适配不同光线环境下的显示需求，背光的供电也和模块逻辑供电统一为5V，直接和Arduino主控板的5V引脚对接就可以正常工作，不需要额外做电压转换电路，降低了外围电路的设计复杂度。

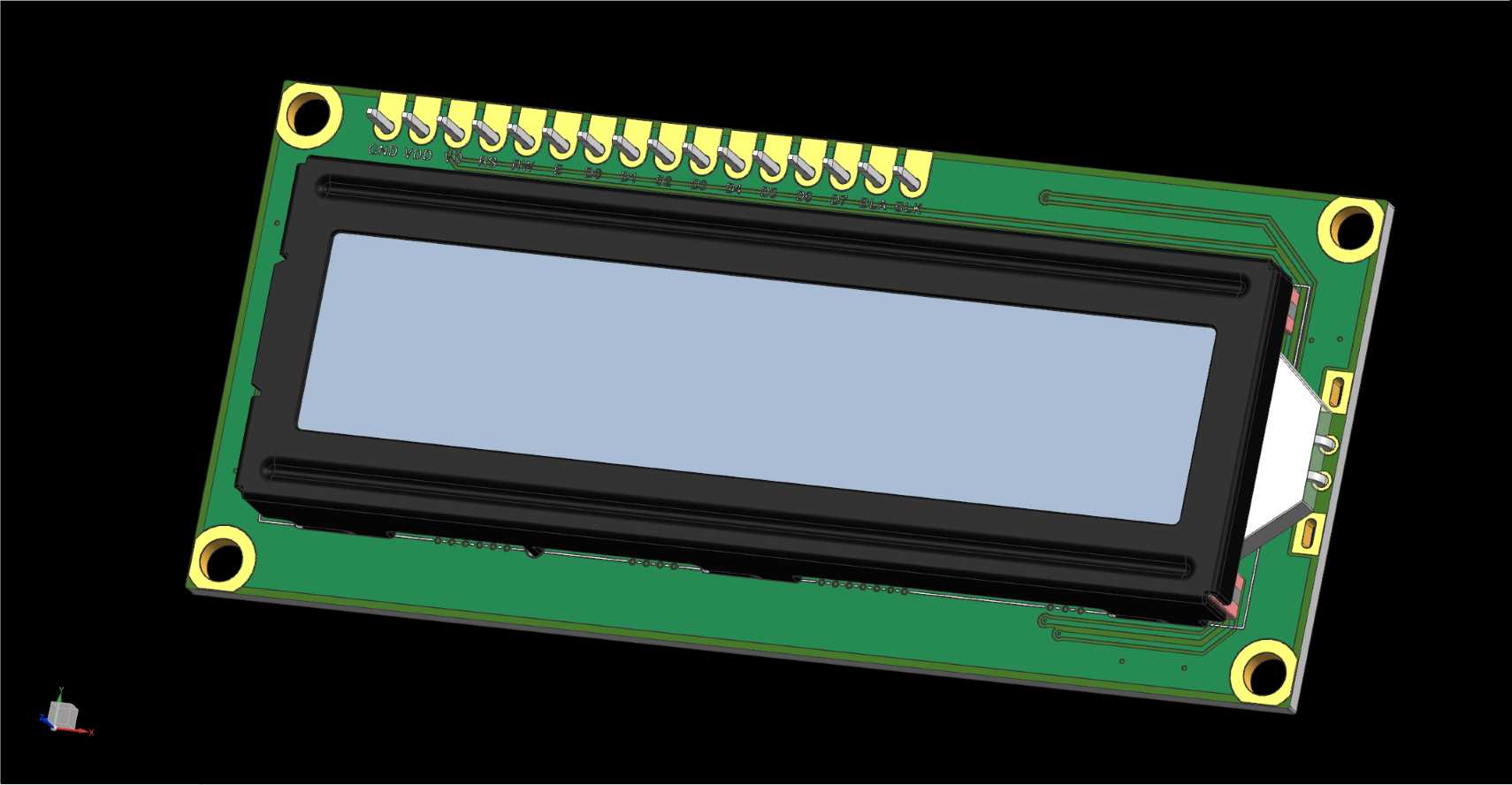

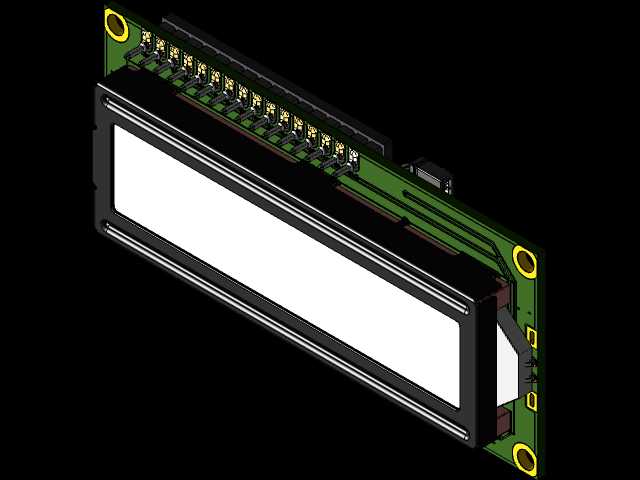

建模过程中考虑到实际装配与渲染的流畅性，将原本分层的电路板基材、铜箔印刷线路、丝印标识、液晶显示层、背光导光板、金属固定引脚、安装孔金属衬圈这些分离的部件做了合理的合并处理，既保留了所有结构特征的辨识度，也避免了过多零散零件导致的装配体打开卡顿、加载缓慢的问题。从结构细节来看，液晶的黑色塑料边框和绿色PCB板的贴合位置做了准确的限位结构还原，引脚的排针间距严格按照2.54mm的标准排针间距建模，安装孔的沉台深度也和实际模块的金属衬圈厚度一致，不管是做整机的装配干涉检查，还是做产品宣传的渲染图输出，都能准确还原实物的装配关系。屏幕的显示区域做了半透明的浅灰色材质处理，模拟实际液晶未通电时的偏光片视觉效果，PCB板上的丝印标识虽然做了合并简化，但关键的引脚标识位置、元件轮廓都和实物保持一致，能让使用模型的工程师直观判断接线位置与元件布局，避免结构设计时和周边部件产生位置冲突。

在实际设备集成时，这类模块的安装窗口只需要按照液晶显示区域的尺寸预留开口，边框的压边宽度刚好可以盖住PCB板和外壳之间的装配缝隙，不需要额外做装饰压条，进一步简化了外壳的结构设计。模块的工作温度范围覆盖常规民用与普通工业场景的需求，在0到50摄氏度的环境下都能稳定显示，足够应对绝大多数室内使用的智能设备、实验装置的运行环境。对于做三维结构设计的工程师来说，这个模型的价值不只是呈现一个电子零件的外观，更重要的是准确还原了所有安装相关的尺寸边界、接口位置、突出部件的轮廓，在做整机结构设计时，可以直接把这个模型调入装配体，提前预留好安装空间、接线空间，避免后期打样时出现屏幕装不下、接线被其他结构件压住的问题，尤其是在做Arduino相关的开源项目、小型教学实验装置的结构设计时，准确的外设模型能大幅减少结构迭代的次数，提升设计效率。
