英伟达RTX5090公版显卡精细三维结构

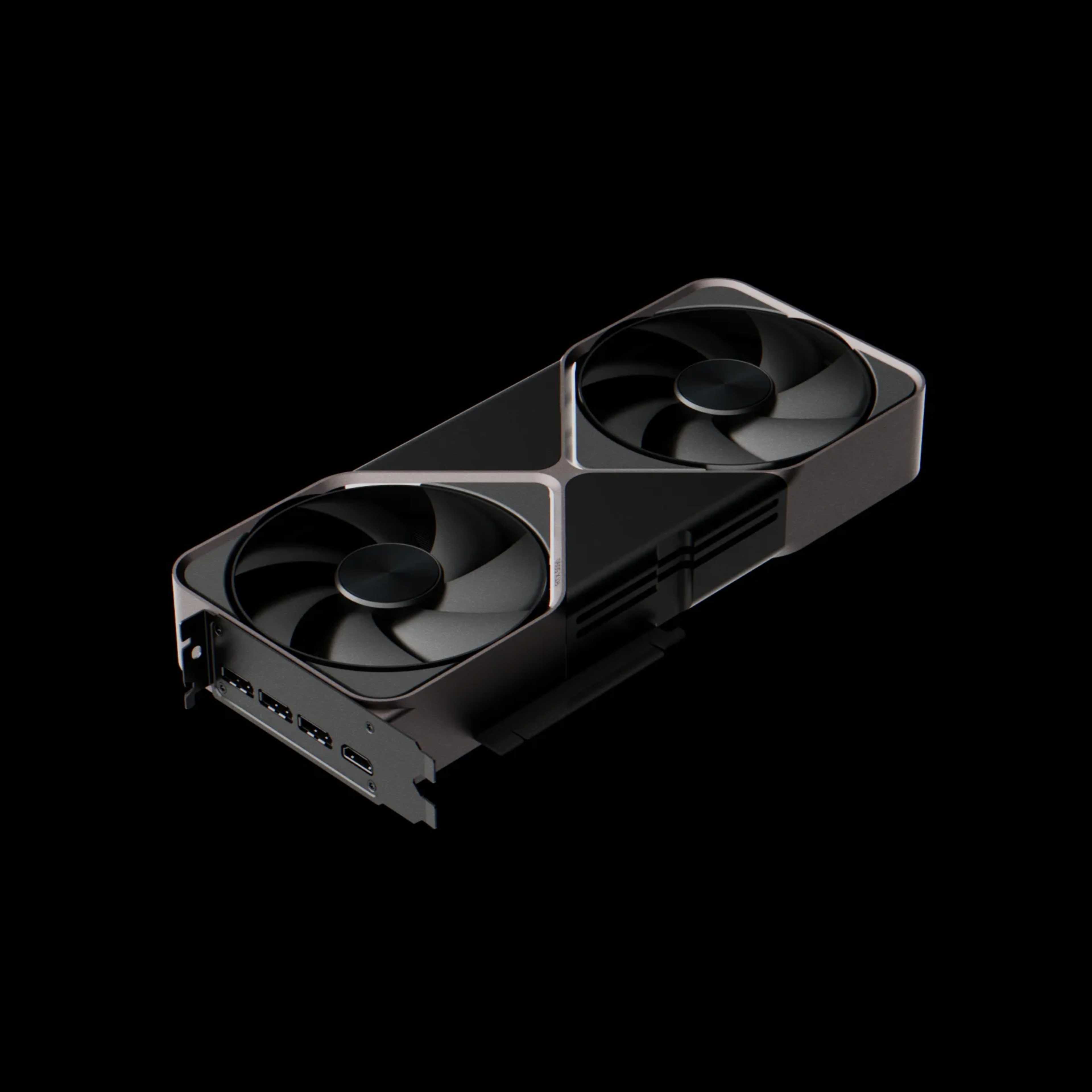

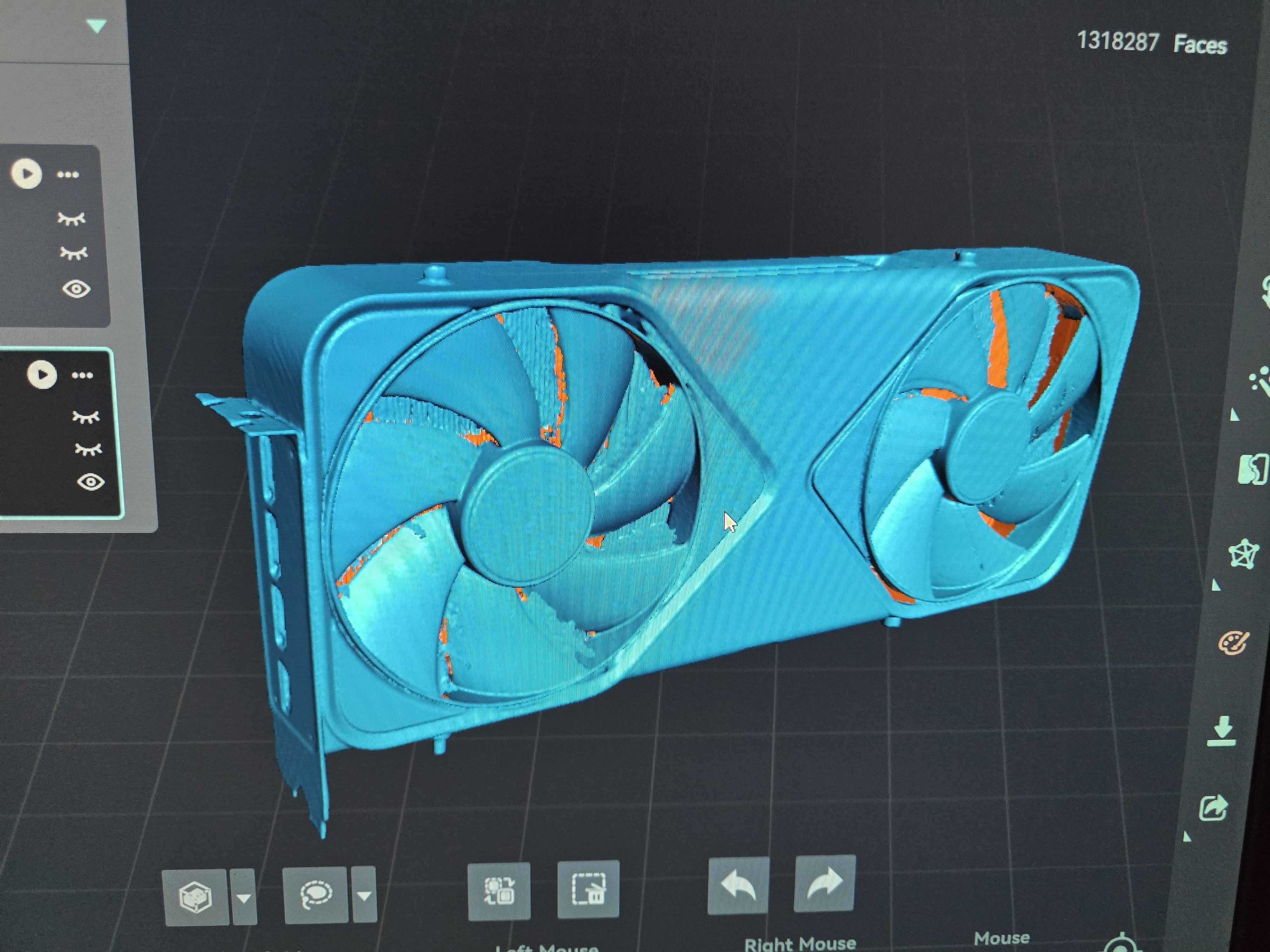

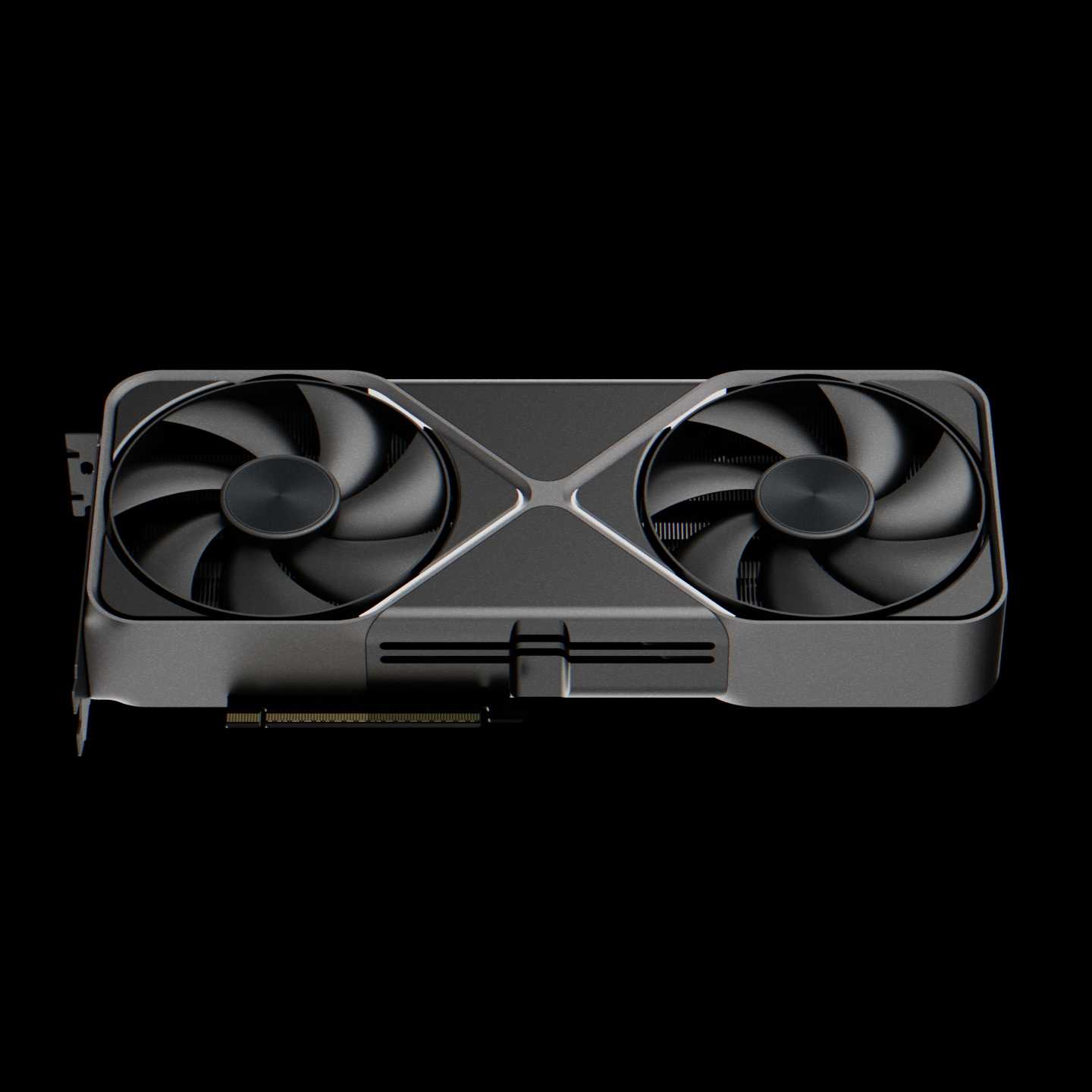

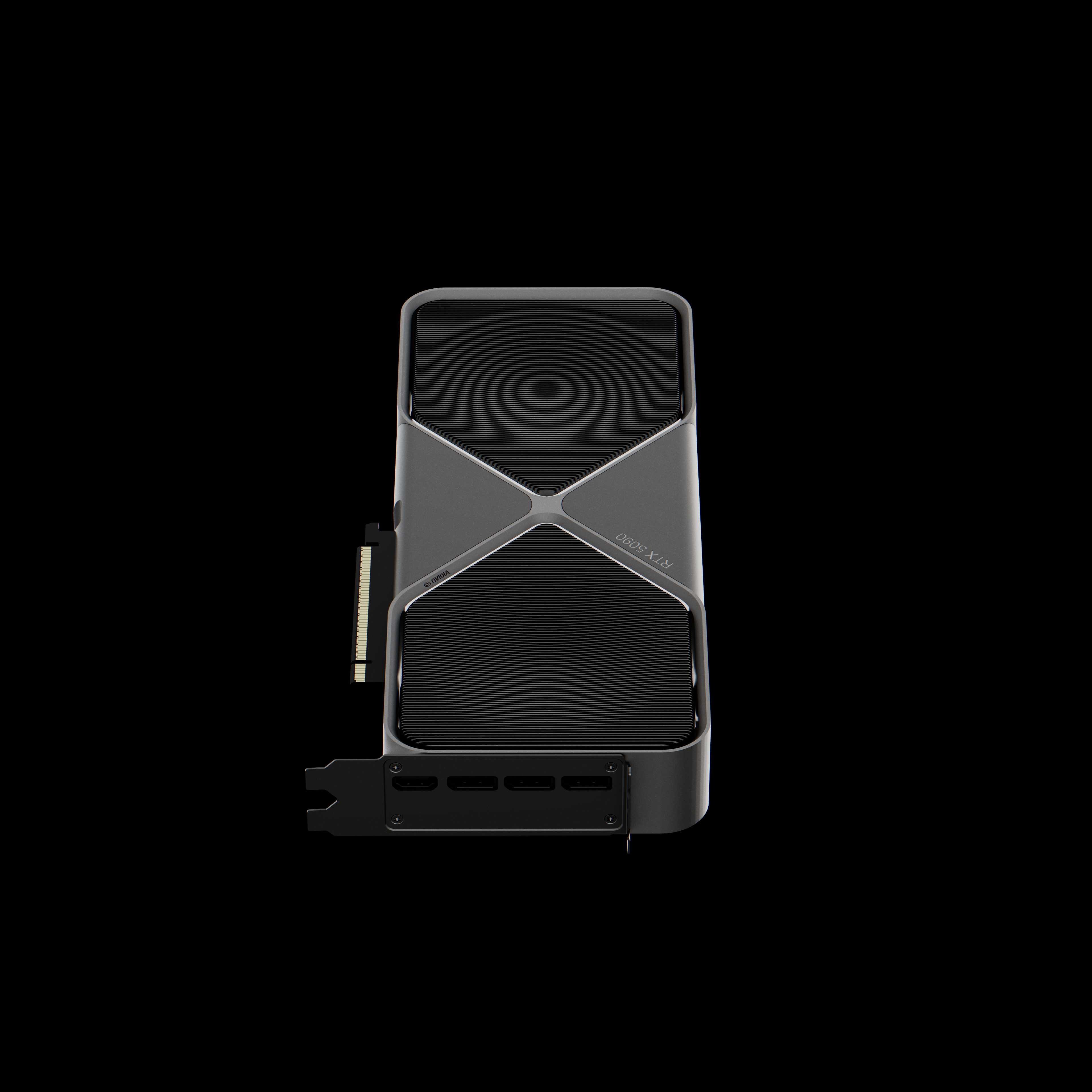

　　做消费级硬件结构设计快十二年，经手的板卡类三维逆向项目少说也有七八十个，这次拿到RTX5090 FE的扫描数据做结构还原，第一感受是公版产品在结构堆叠上的克制感，和前几代FE版本的设计逻辑有很明显的延续性，但在散热空间、接口布局、安装边界的权衡上做了不少细节调整。先从实际装机场景说，目前主流ATX机箱的显卡安装位限长普遍在320-360mm区间，这个公版卡的本体长度控制在304mm，厚度占2.7个标准PCIe插槽位，高度从金手指底部到外壳顶端为137mm，这个尺寸边界刚好能兼容绝大多数中塔ATX机箱，甚至部分容积在28L以上的ITX机箱也能顺利装入，不会出现尾部顶到硬盘架、侧板盖不上的常见装机问题。

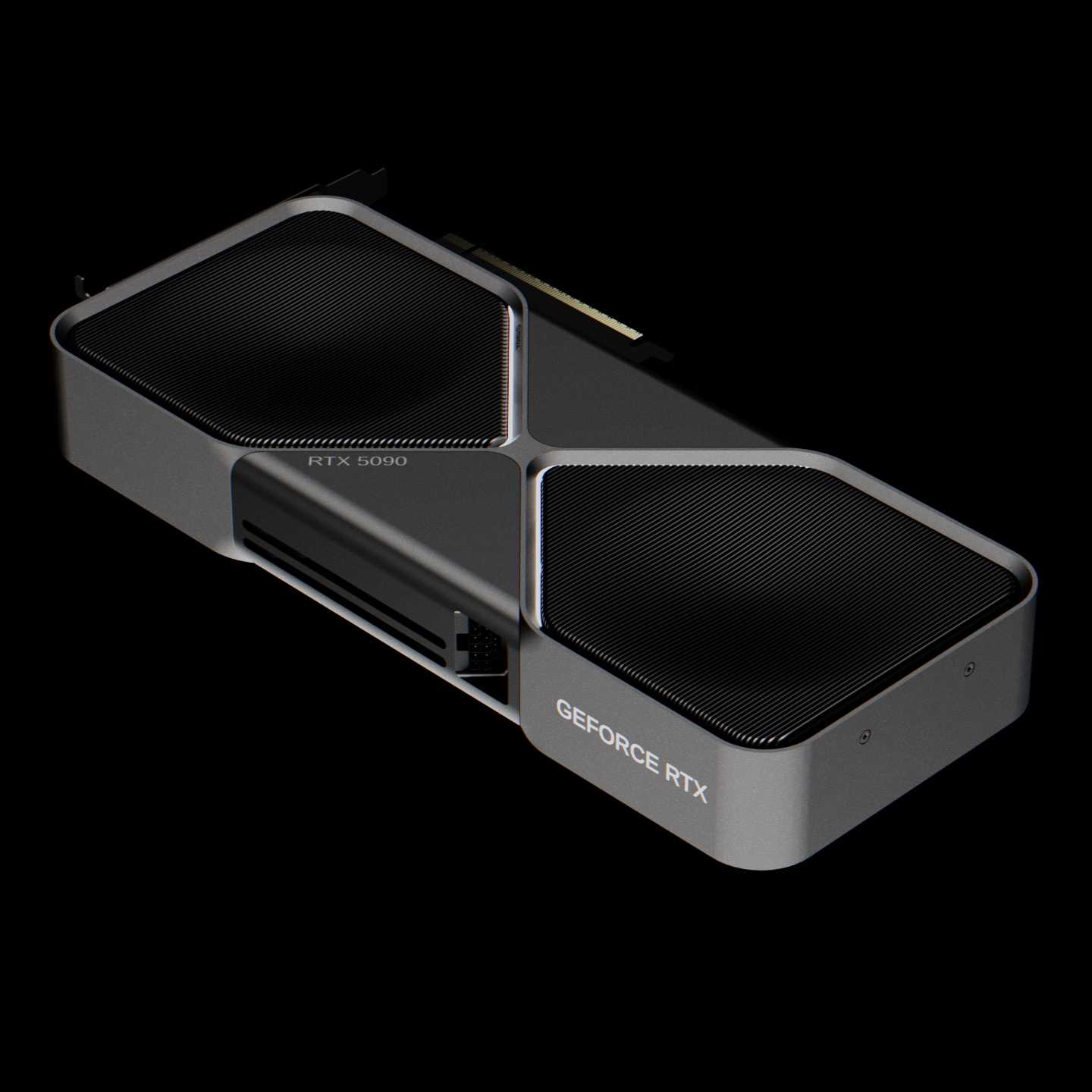

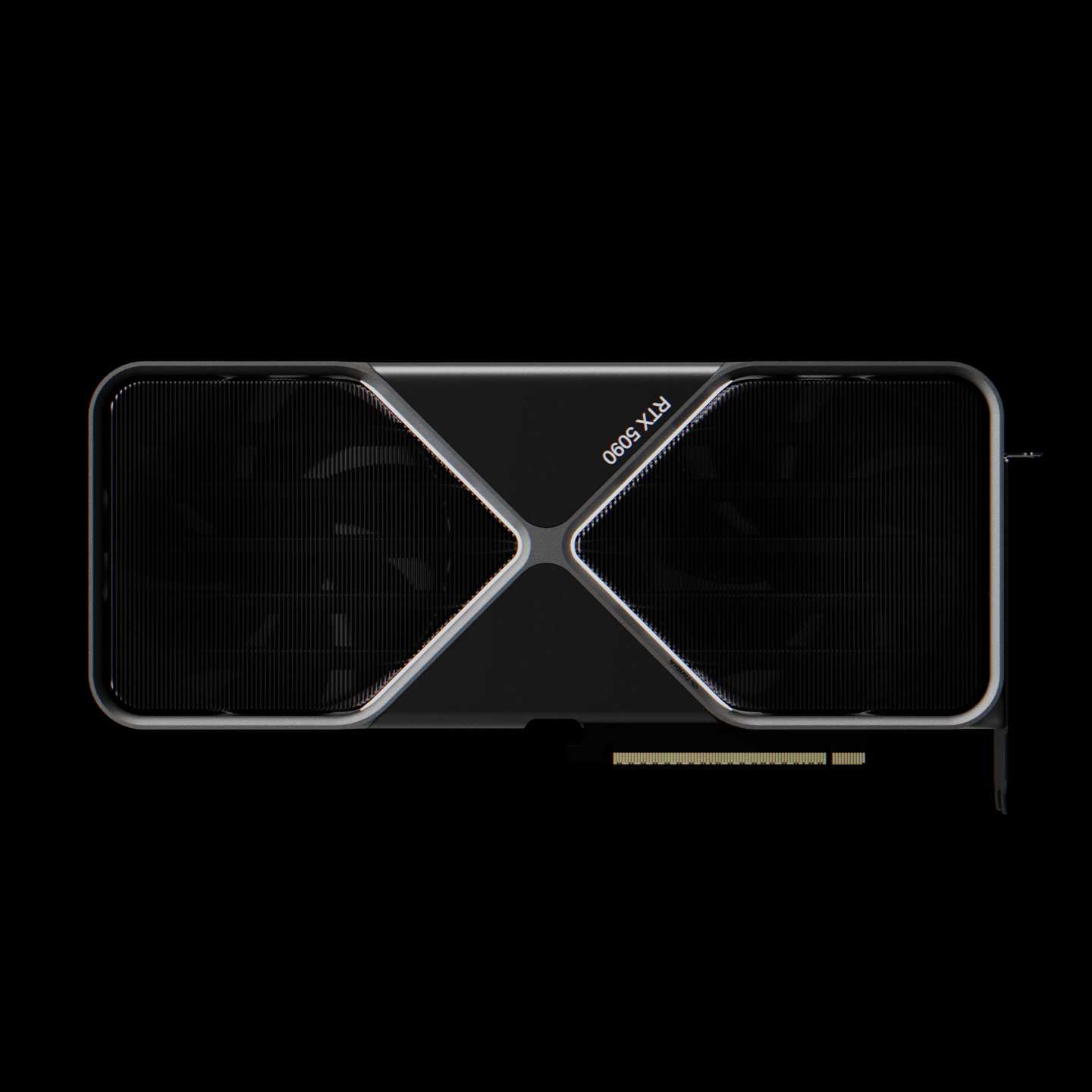

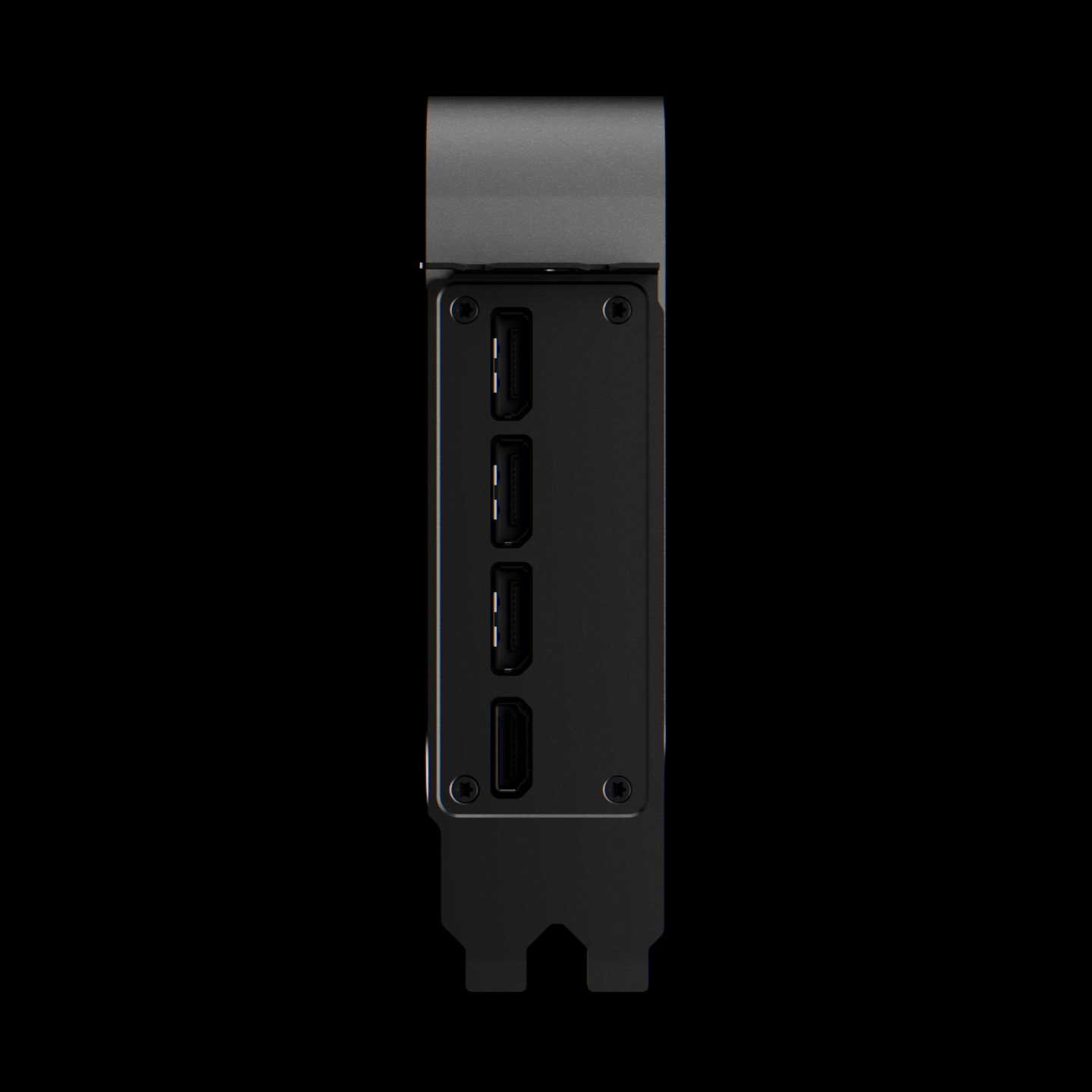

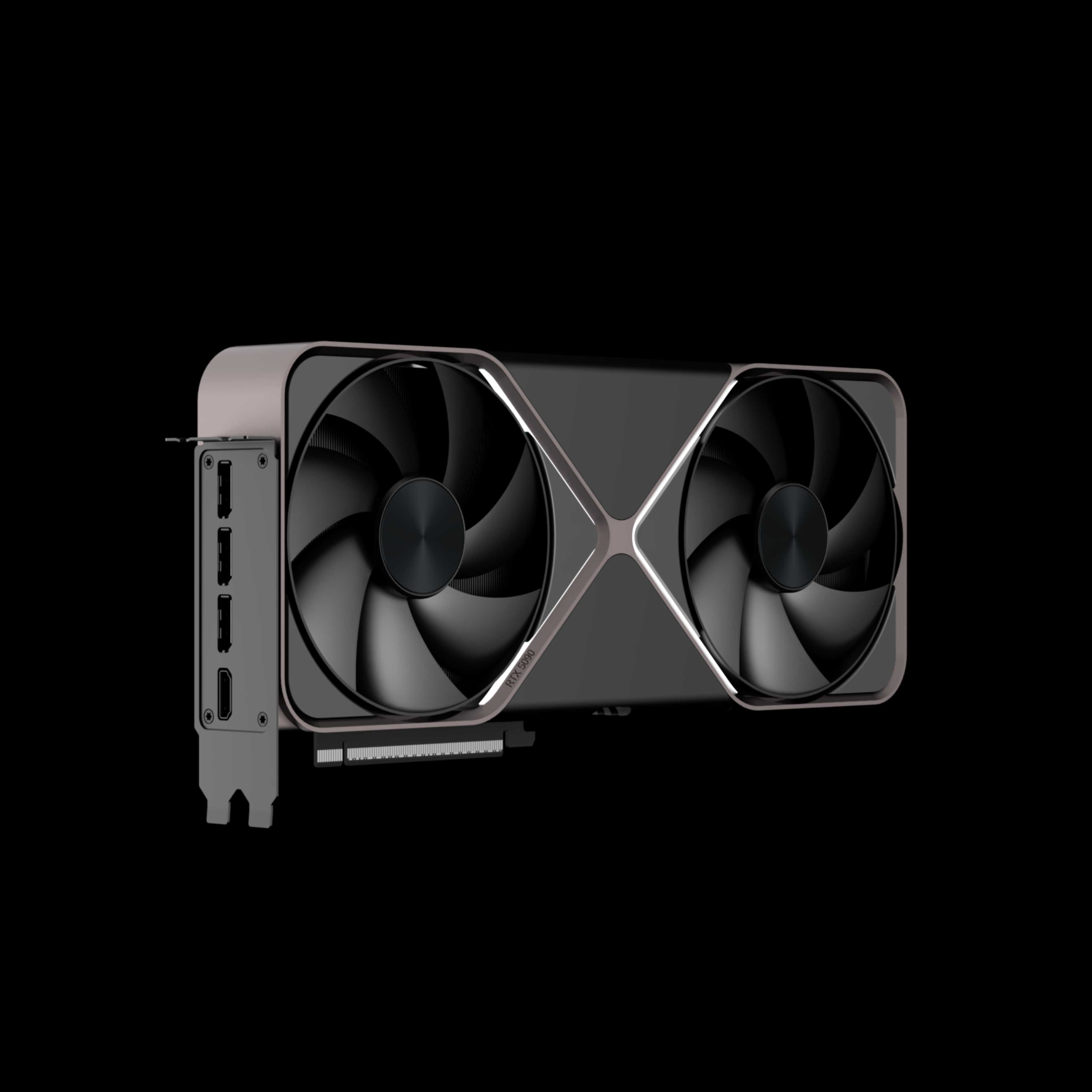

　　很多做机箱结构设计、水冷改装的同行找这类公版卡模型，核心需求就是核对安装干涉：比如显卡尾部的供电接口位置，这次FE版本把12V-2x6供电接口设置在卡身尾部靠上的位置，接口端面距离PCB边缘12mm，预留了足够的线材弯折空间，不会像部分非公版卡那样把接口放在侧面，导致粗规格供电线弯折后顶到机箱侧透板；再比如挡板部分的视频输出接口，一共配置了三个DP2.1接口和一个HDMI2.1接口，接口之间的中心间距为14.5mm，完全符合PCI-SIG的接口间距规范，插满大体积DP接头的时候不会出现相邻接口互相干涉的情况，挡板上的固定孔位也严格遵循标准PCIe挡板的孔位坐标，和机箱PCIe挡条的匹配度不需要额外做公差修正。再看产品本身的功能结构，双风扇的轴流扇叶做了不等距切角设计，扇叶边缘的导流环和外壳的风腔内壁间隙控制在1.2mm，这个间隙值是经过反复风洞测试校准的，既不会因为间隙太小导致扇叶转动时蹭到外壳，也不会因为间隙过大产生风压泄漏，影响散热效率。中间的X型金属中框既是结构加强件，也是散热风道的分隔结构，把前后两个风扇的进风区域做了物理分隔，避免两个风扇的气流在风腔内形成紊流，同时中框直接和核心均热板通过导热垫接触，能把供电模块、显存颗粒的热量快速传导到鳍片区域。PCB部分的元器件布局做了对称式设计，核心die位于PCB正中心位置，16颗GDDR7显存颗粒均匀分布在核心四周，每相供电的DrMOS元件都对应独立的导热贴接触中框，不会出现局部热量堆积的问题。做这类板卡三维模型的时候，很多新手容易忽略外壳的曲面过渡细节，FE版本的外壳边缘做了R3.5的圆角过渡，既没有尖锐的边角容易在装机时划伤手，也不会因为圆角过大显得整体造型臃肿，外壳表面的哑光喷砂质感对应的曲面拔模角度控制在3度，完全满足注塑生产的脱模要求，不会出现脱模拉伤的外观缺陷。

　　从结构设计思路来看，这代FE卡没有盲目追求夸张的散热规模去堆鳍片厚度，而是在有限的2.7槽厚度空间里，把鳍片的波高、翅片间距做了优化：翅片间距为1.8mm，对应风压下的风阻刚好匹配双风扇的静压曲线，在转速1800转的时候就能把核心满负载温度控制在合理区间，同时风扇的动平衡校准精度很高，不会出现高转速下的共振问题。另外，卡身尾部的通风开孔是斜向45度的格栅设计，既能保证风腔内的热空气顺利排出，也能避免大尺寸的异物从尾部进入风腔打坏扇叶，开孔的宽度控制在5mm，刚好符合安规要求的防触电测试探针无法伸入的标准。

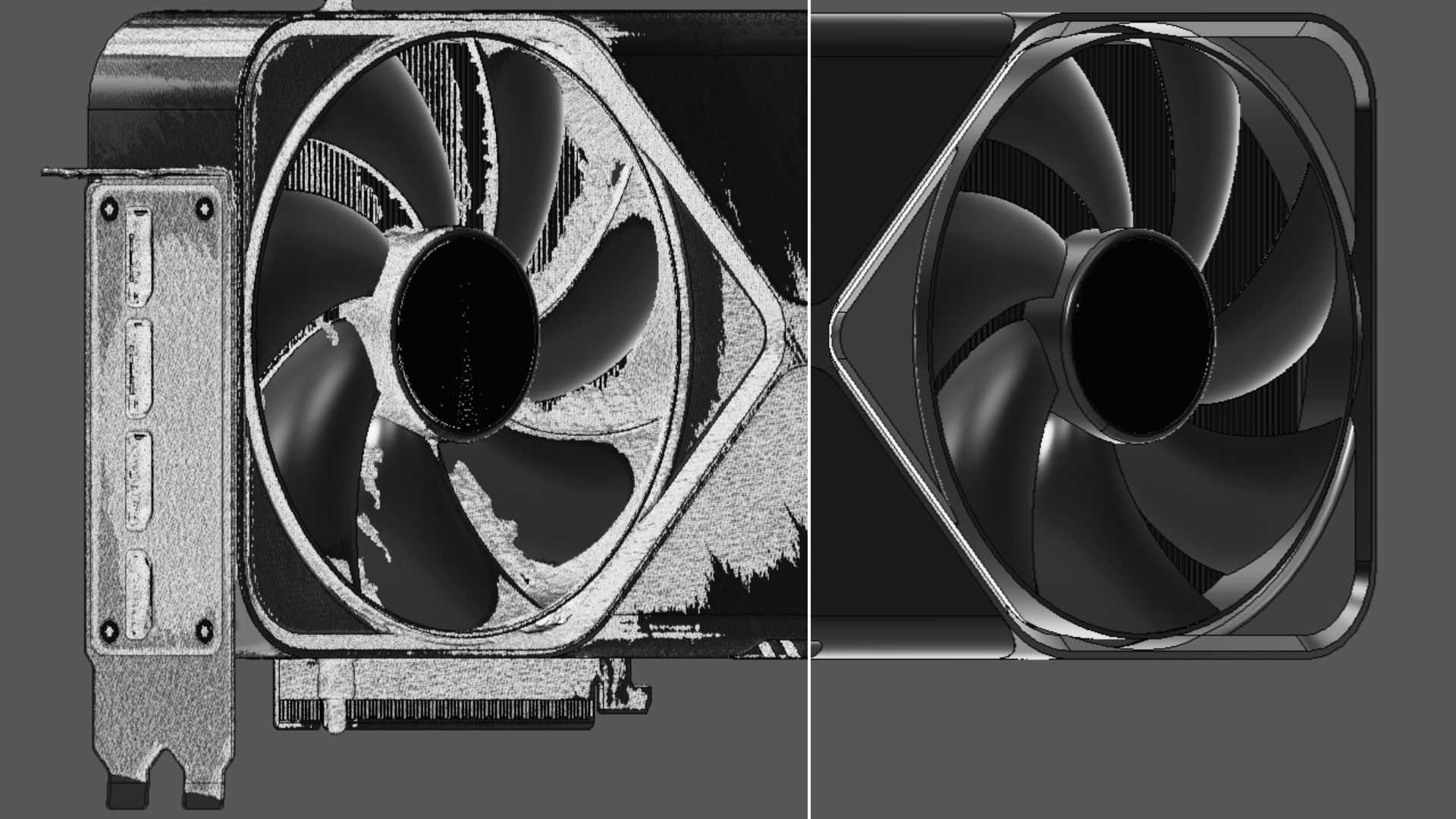

　　对于做整机结构设计、硬件改装、板卡散热研发的从业者来说，这个模型的参考价值很高：所有安装孔位的坐标、接口的突出尺寸、外壳的曲面曲率都和实际量产产品一致，不需要再反复核对实物做尺寸修正，不管是做机箱显卡位的空间校核、定制水冷头的安装位设计、还是整机散热风道的仿真模拟，都能直接调用这个模型做装配干涉检查，减少前期打样的试错成本。之前做过几期公版卡的逆向建模，最容易出错的地方就是散热模组的鳍片堆叠高度、均热板的凸起高度，这次的扫描数据把这些细节都做了精准还原，均热板相对于PCB基准面的凸起高度为2.3mm，刚好和核心die的高度差匹配，安装时核心的压力均匀，不会出现压碎核心或者接触不良导致的温度异常问题。还有一个容易被忽略的细节是显卡的金手指部分，金手指的倒角角度、缺口位置都严格遵循PCIe 5.0 x16插槽的规范，插入主板插槽时的插拔力控制在标准范围内，不会出现插拔过紧或者接触不良的问题，挡板部分的弹片高度也做了校准，安装后和机箱挡板的贴合度很好，不会出现EMI泄漏的问题。
