海盗船AF120超薄15mm轴流散热风扇结构

　　在紧凑型PC装机、1U机架式服务器、狭小空间工控设备散热的选型场景里，薄型轴流风扇的结构适配性一直是结构工程师重点考量的部分，这款15mm厚度的120mm规格轴流风扇，正是针对常规25mm厚度风扇无法安装的局促空间设计的散热解决方案。从实际安装边界来看，这款风扇的安装孔位完全遵循标准120mm风扇的孔距规范，四个角的固定孔中心距保持105mm的通用标准，能够直接适配市面上绝大多数标准120mm风扇位的安装支架、冷排固定位以及机箱通风位，不需要额外设计转接结构，仅在厚度方向上比常规款缩减了10mm，这部分厚度压缩完全集中在扇框的轴向尺寸上，没有改动安装孔的轴向位置，固定螺丝可以沿用常规120mm风扇的自攻螺丝规格，安装时不会因为厚度减薄出现螺丝顶穿扇框的问题。

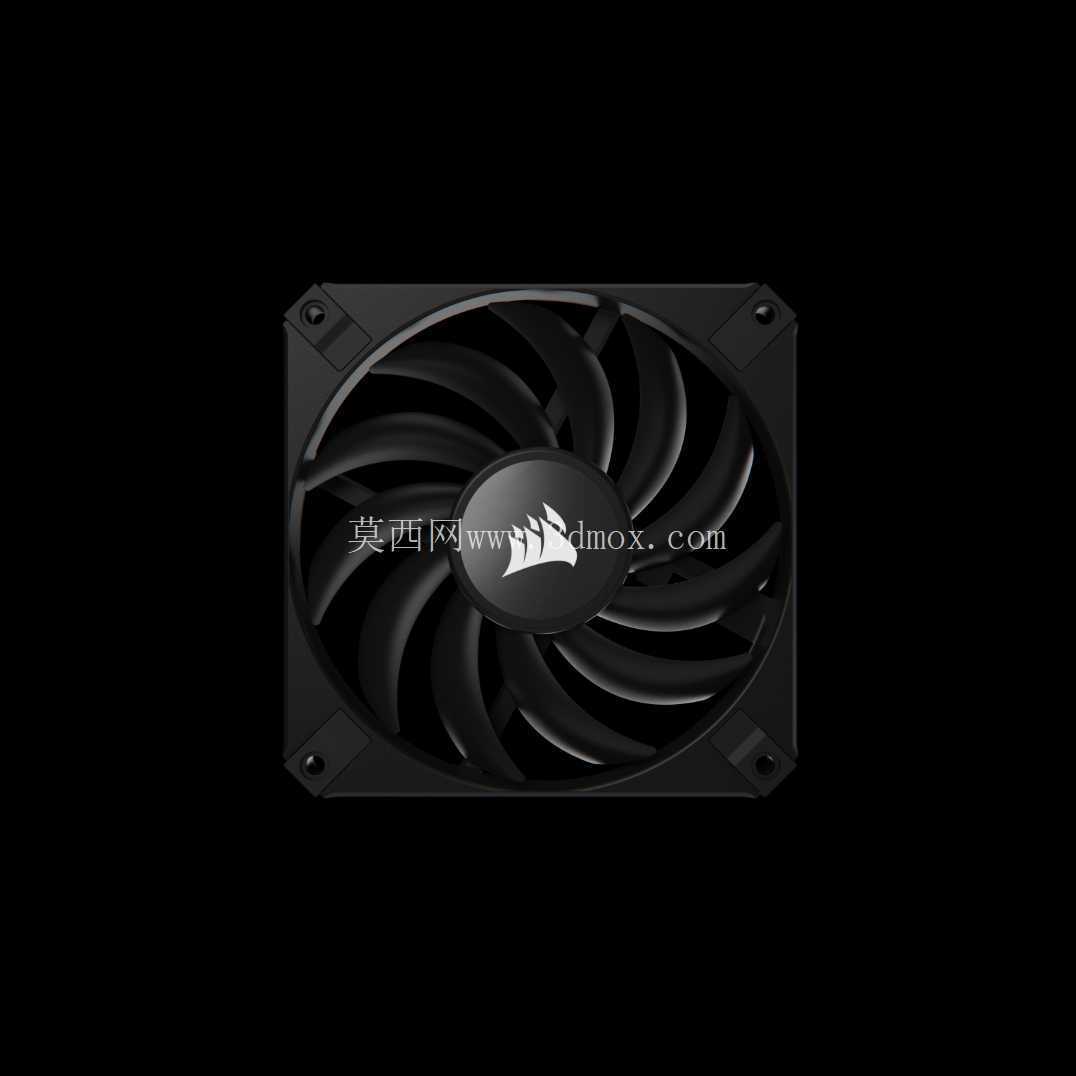

　　从扇叶的气动设计思路来看，这款风扇采用了大弦长的弯刀形扇叶构型，扇叶的安装角从叶根到叶梢做了连续的非线性变化，叶根处的安装角更大，能够在较低转速下推动更多气流贴附扇框内壁流动，减少叶尖处的气流涡流损失，叶梢处的安装角收小，能够降低扇叶切割空气产生的紊流噪音，同时扇叶的前缘做了小幅度的锯齿修型，能够打散来流的附面层，降低高转速下的离散噪音。扇框的设计上，进风侧的框边做了大角度的导风圆角，能够减少进风时的气流收缩损失，提升风扇的实际进风面积，出风侧的框边做了平直的导流段，能够让吹出的气流保持更长距离的集束状态，不会在短距离内发散，在给冷排、散热鳍片送风时，能够让气流更均匀地穿过鳍片间隙，提升热交换效率。

　　在实际应用场景中，这类薄型风扇除了用在紧凑型ITX机箱的顶部、尾部排风位，还可以用在显卡散热器的显存辅助散热、M.2固态的主动散热支架、工控机内部的硬盘仓通风、小型网络设备的机柜散热等场景，尤其是在设备内部元件堆叠密集、预留的风扇安装厚度不足20mm的场景下，15mm的厚度能够留出足够的安全间隙，避免扇叶转动时和周边的电容、线材、散热片产生干涉。从结构可靠性的角度来看，这款风扇的电机部分采用了内嵌式的轴芯设计，轴套固定在扇框中心的电机支架上，支架的辐条采用了不对称的布局设计，能够避免扇叶扫过辐条时产生的周期性共振，降低运行时的结构震动，扇叶和电机转子采用一体式注塑成型，减少了装配环节的动平衡误差，出厂时的动平衡校准能够保证风扇在额定转速区间内运行时，不会产生明显的震动传递到安装的壳体上。

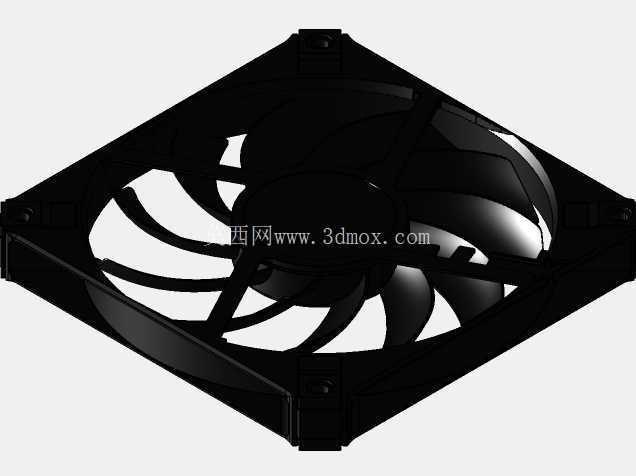

　　在做整机的结构堆叠设计时，选用这款风扇需要注意，由于厚度较薄，电机的轴向长度也做了对应压缩，在走线时需要注意避开扇框中心的电机出线位置，不要让线材贴靠在扇叶旋转范围内，同时在固定时，四个角的锁紧力矩不要过大，避免薄型扇框产生形变，导致扇叶蹭到框体产生异响。和常规25mm厚度的120mm风扇相比，这款薄扇的风压特性会稍弱一些，但在小空间的排风场景下，其风量表现完全能够满足低功耗硬件的散热需求，尤其是在做无独立显卡的紧凑型办公主机、软路由设备、小型NAS设备的结构设计时，这款风扇的厚度优势能够让内部的元件布局更加灵活，不需要为了兼容常规风扇厚度刻意拉大壳体的内部空间，能够有效缩小整机的外形体积。在三维建模过程中，还原这款风扇的结构需要重点关注扇叶的曲面曲率变化，尤其是叶根到叶梢的扭转角度，还有扇框四个角的安装孔沉台设计，沉台的深度要和螺丝头的厚度匹配，保证安装后螺丝头不会突出扇框表面，避免和安装面产生干涉，同时扇框的导风圆角的曲率要和扇叶的叶梢间隙匹配，保证叶梢和扇框之间的间隙均匀，控制在0.5-1mm的合理区间，间隙过大会产生回流损失，间隙过小则容易因为装配误差出现蹭框问题。
