140mm规格静音台式机散热风扇结构

　　在桌面级PC硬件散热、小型工控机柜通风、紧凑型服务器局部散热的场景里，140mm规格的轴流风扇一直是兼顾风量与静音表现的核心选型，这类部件的三维建模精度，会直接影响整机风道仿真、安装干涉检查的最终结果。从实际工程应用的角度看，这类风扇的核心功能是通过扇叶的定向旋转，驱动空气沿轴向形成稳定流场，带走发热元件表面堆积的热量，相比120mm规格的同转速产品，140mm扇叶的扫风面积更大，在相同风量需求下可以维持更低的转速，进而降低旋转过程中产生的气动噪音与结构振动，匹配对运行噪音有严格要求的使用场景。

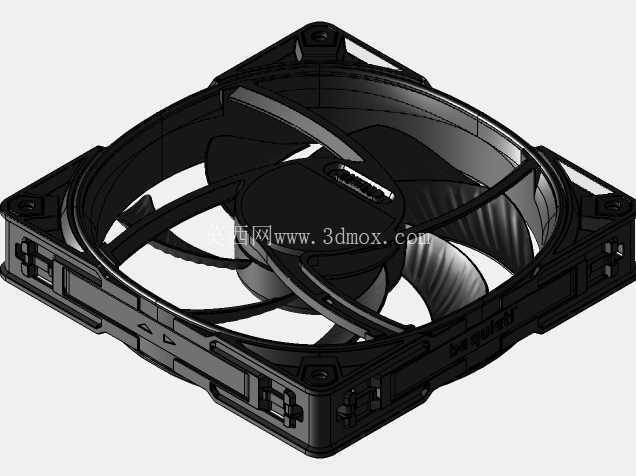

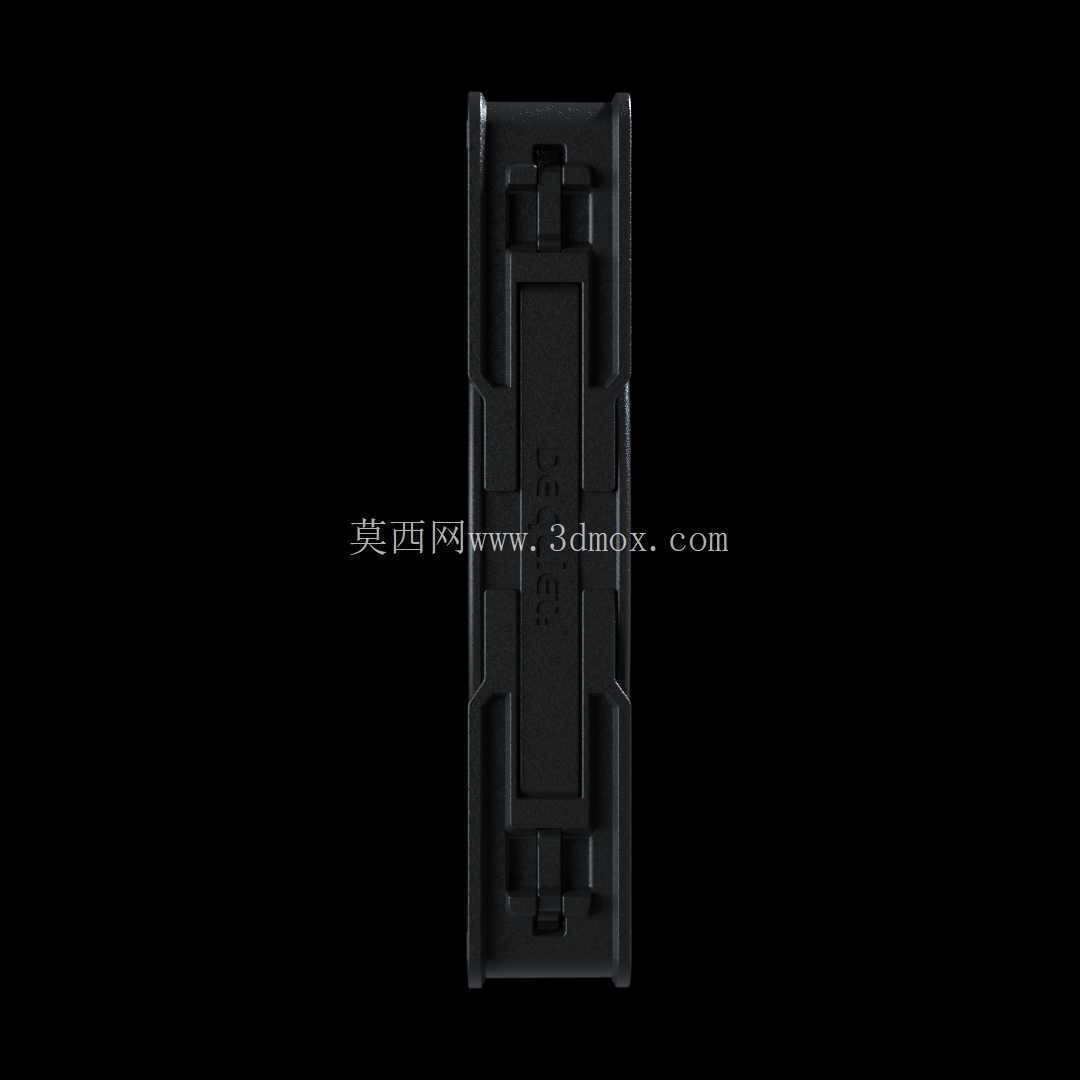

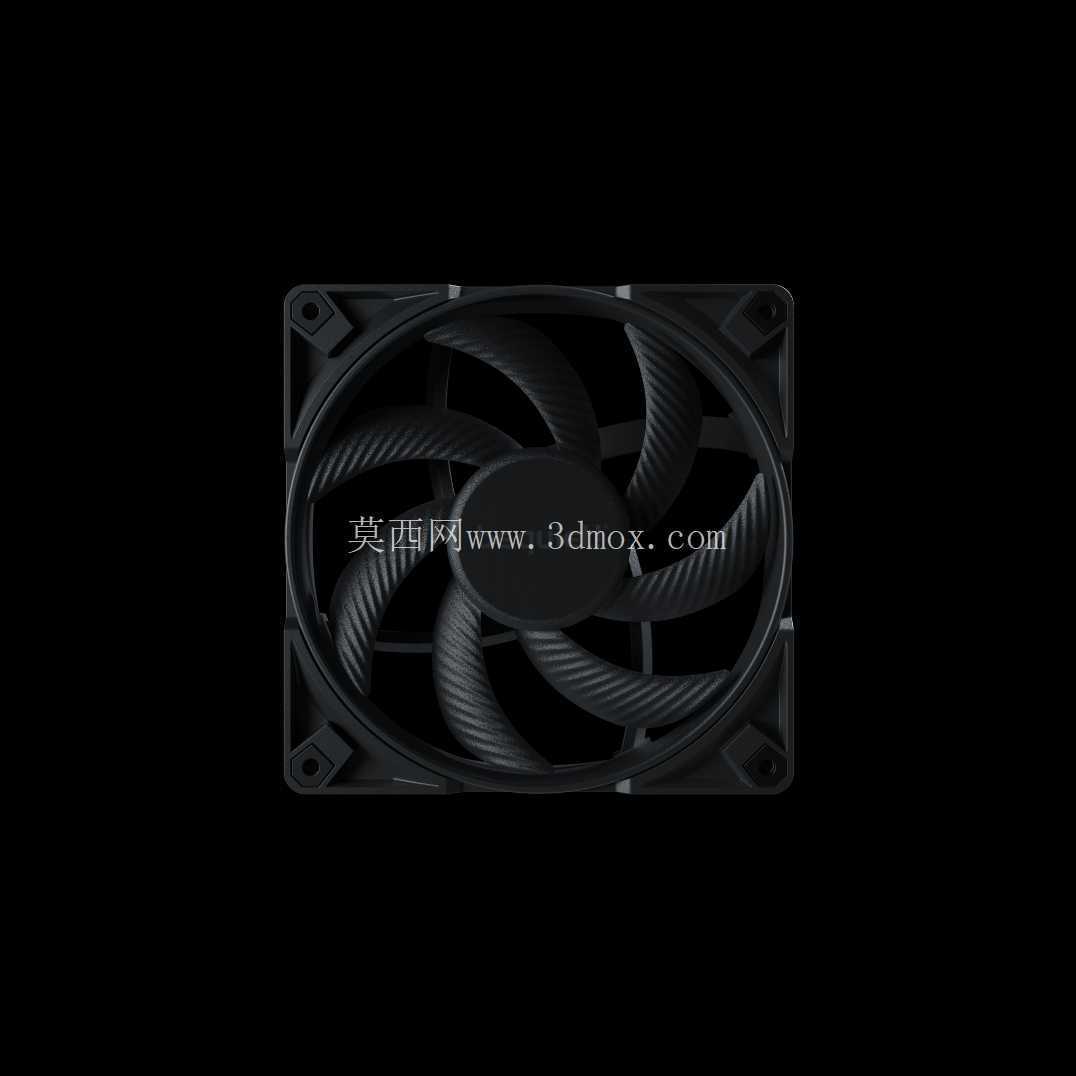

　　建模过程中首先要锁定安装边界尺寸，这类140mm方形框架风扇的外轮廓尺寸严格遵循行业通用安装规范，框架四边的安装孔位中心距保持125mm的标准值，安装孔的孔径适配常规M3规格的固定螺丝，框架整体厚度控制在25mm的常规区间，能够兼容绝大多数台式机机箱的风扇位、水冷排的安装位以及工控机柜的标准通风开口，建模时需要预留0.2mm的安装公差间隙，避免实际装配时出现框架与安装位卡滞的问题。扇叶的曲面设计是整个结构的核心，每一片扇叶都采用了变曲率的流线型曲面，从叶根到叶梢的弦长、安装角都做了连续渐变处理，叶根位置的安装角更大，能够在靠近轮毂的低线速度区域保证足够的气流驱动能力，叶梢位置的安装角收小，同时做了切尖处理，能够削弱叶梢与框架内壁之间的涡流脱落强度，进而降低气动噪音。扇叶表面的导流纹理不是装饰性结构，建模时需要还原这些顺着气流流向分布的微结构，这些纹理能够梳理扇叶表面的附面层气流，减少气流在扇叶表面的分离，降低紊流带来的噪音与风量损失。

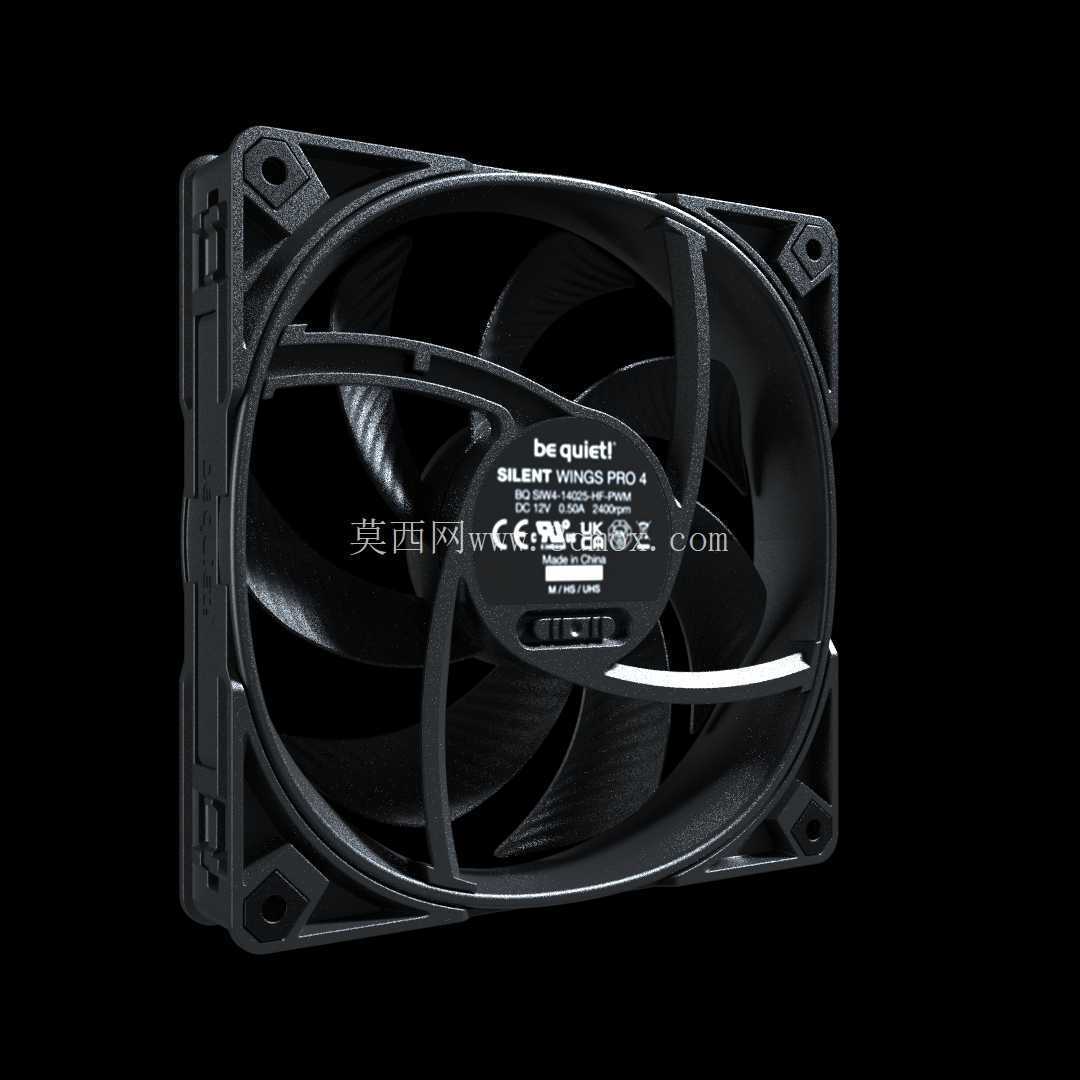

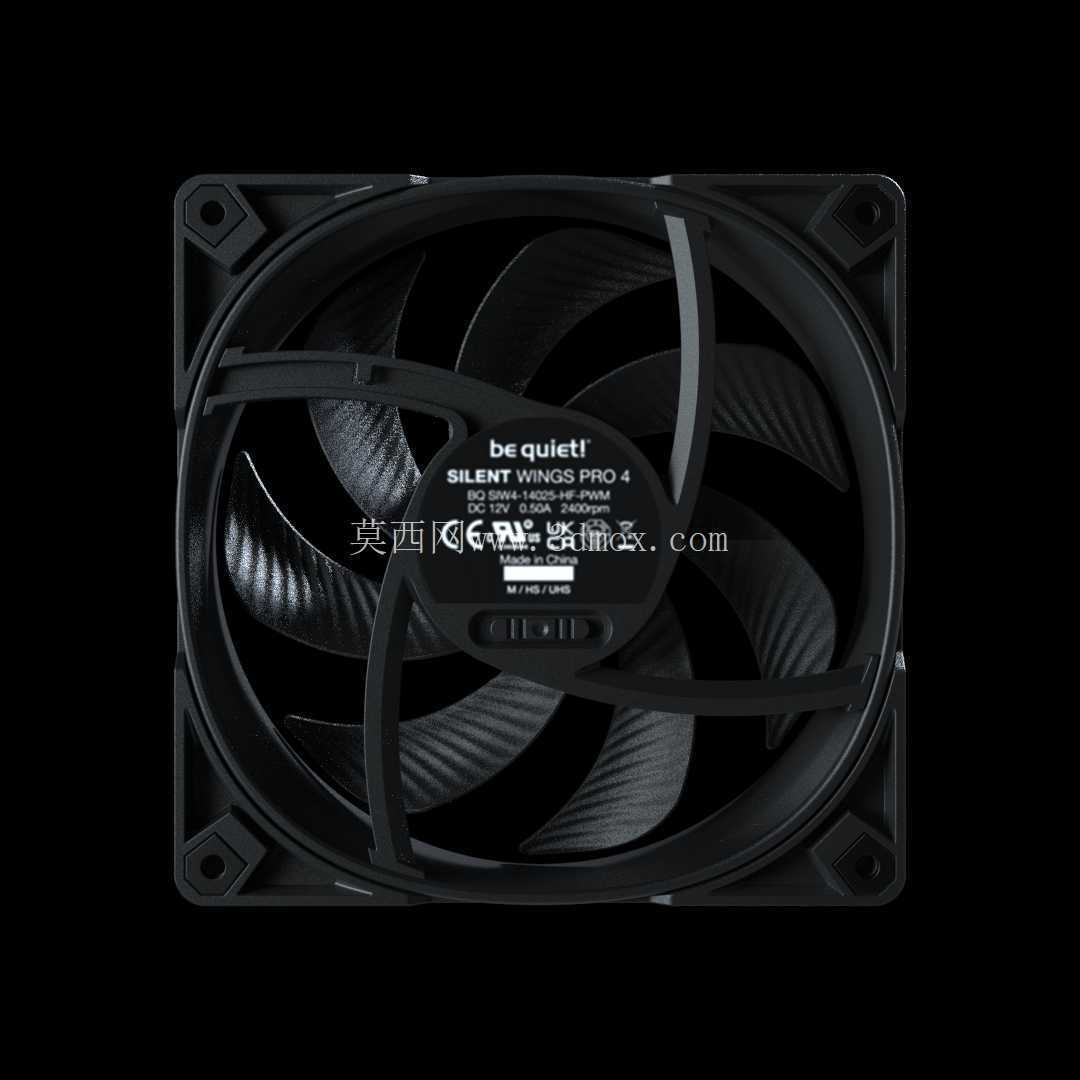

　　框架部分的结构设计也需要重点还原，四个边角的位置做了加厚的安装凸台，凸台内部预埋了减震胶钉的安装槽，实际装配时可以通过橡胶减震钉隔断扇叶旋转产生的微振动向机箱或者安装面板传递，进一步降低整体运行噪音。框架的进风侧做了一圈导风圆角，能够减少进风侧的气流阻力，避免直角边导致的进风紊流；出风侧的框架边缘做了平直的导流边，能够约束出风气流的扩散角度，让气流更集中地指向需要散热的区域，提升风道的送风效率。轮毂部分的曲面做了圆弧过渡处理，能够减少轮毂正面的迎风阻力，同时轮毂内部预留了电机安装的空腔结构，建模时还原了轮毂与扇叶连接位置的圆角过渡，避免应力集中导致的结构强度问题，实际生产中这个位置是扇叶受力最大的区域，足够的过渡圆角能够提升扇叶长期高速旋转的结构可靠性。

　　从选型适配的角度看，这类140mm静音风扇的结构参数，决定了它既可以作为机箱的进风、出风风扇使用，也可以搭配140mm规格的水冷排作为换热风扇使用，还可以安装在紧凑型工控设备的通风面板上，为设备内部的PCB板、功率元件提供持续的通风散热。建模时还原的所有安装尺寸、结构细节，都可以直接导入到整机装配模型中做干涉检查，也可以导入到流体仿真软件中做风道的流场、噪音仿真，提前验证不同安装位置下的散热效果与噪音表现，减少实际打样测试的迭代次数。需要注意的是，扇叶与框架内壁之间的间隙控制在1.5mm左右，这个间隙既能够避免扇叶旋转时因为动平衡偏差刮擦框架内壁，也不会因为间隙过大导致叶梢位置的气流回流损失过多风量，建模时需要严格控制这个间隙的尺寸公差，保证仿真结果与实际产品的性能表现一致。框架四个边角的减震槽深度、孔径也需要按照实际产品的尺寸还原，保证装配仿真时减震胶钉的安装模拟符合实际装配状态，不会出现装配过松或者过紧的问题。
