HC-SR04超声波测距传感器结构设计

在做嵌入式智能设备的结构适配时，这类双探头超声波测距模块是绕不开的常用元器件，很多做机器人、智能小车、自动闸机、液位检测装置的结构工程师，都需要精准掌握它的安装边界和外形参数，才能在壳体设计、安装位布局时避开干涉，保证探测精度。

从实际工程应用来看，这类超声波测距模块的适用场景非常广泛，小到桌面级教育机器人的避障功能实现，中到仓储物流AGV小车的行进路径障碍物检测，大到公共场合自动感应洗手装置、非接触式液位监测、停车场道闸的车辆存在检测，甚至是部分农用小型无人机的定高辅助，都能看到它的身影。它的核心工作逻辑是通过其中一个探头向外发射40kHz的超声波脉冲，当声波遇到障碍物后产生反射回波，另一个探头接收到回波信号后，通过电路计算声波往返的时间差，结合声速换算出探头到障碍物的直线距离，整个过程不需要和被测物体产生物理接触，不会对被测物表面造成划伤，也不会因为接触磨损影响自身使用寿命，相比接触式的行程开关、微动开关，在粉尘、潮湿、存在轻微腐蚀的非极端恶劣工况下，适配性更强。

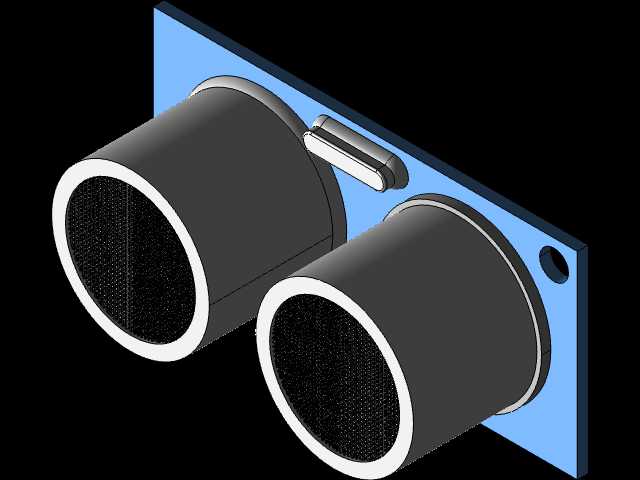

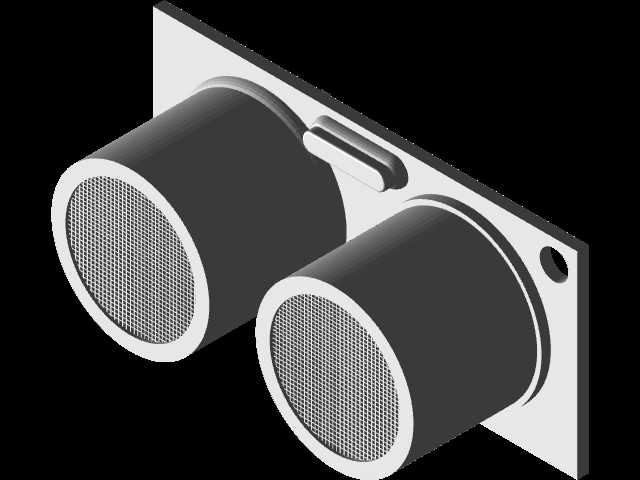

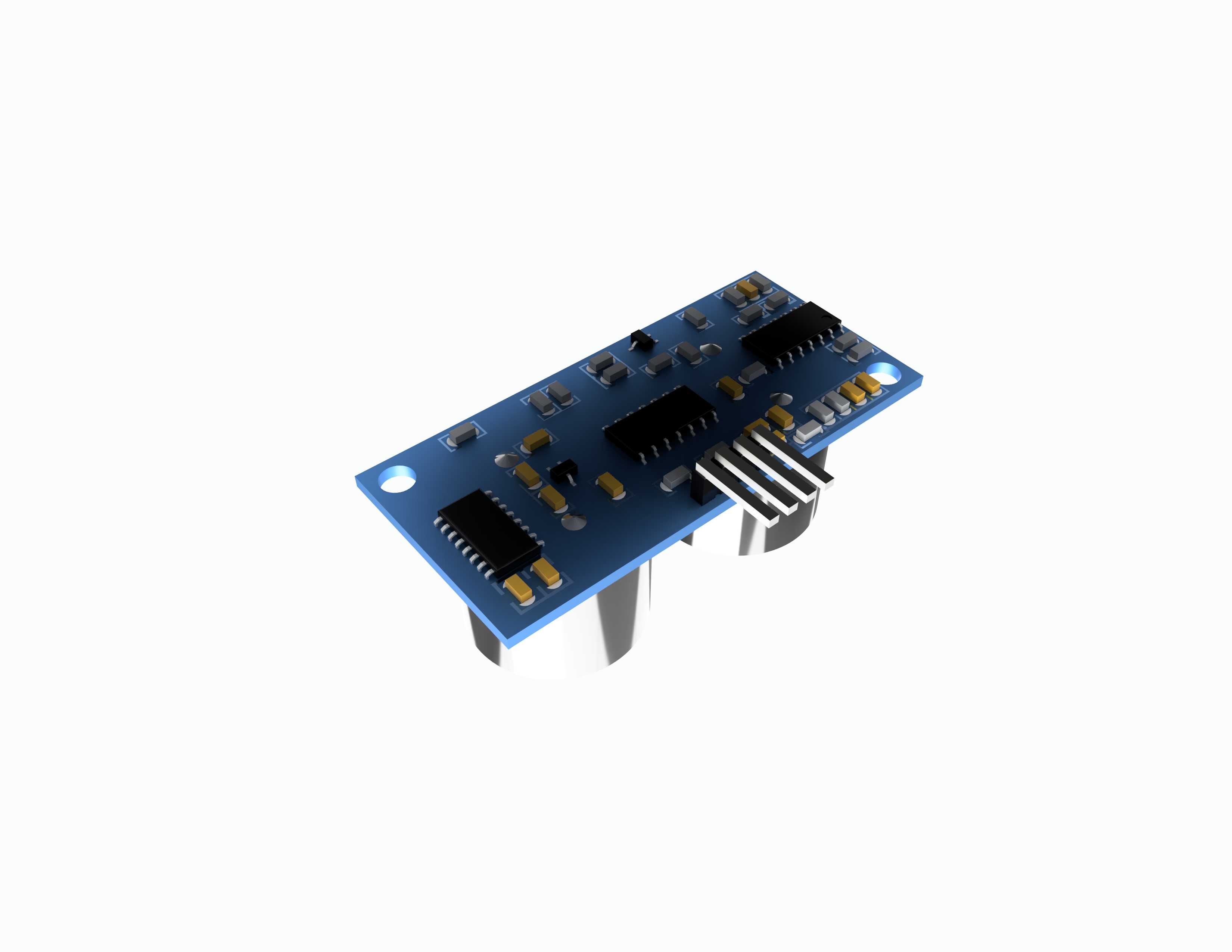

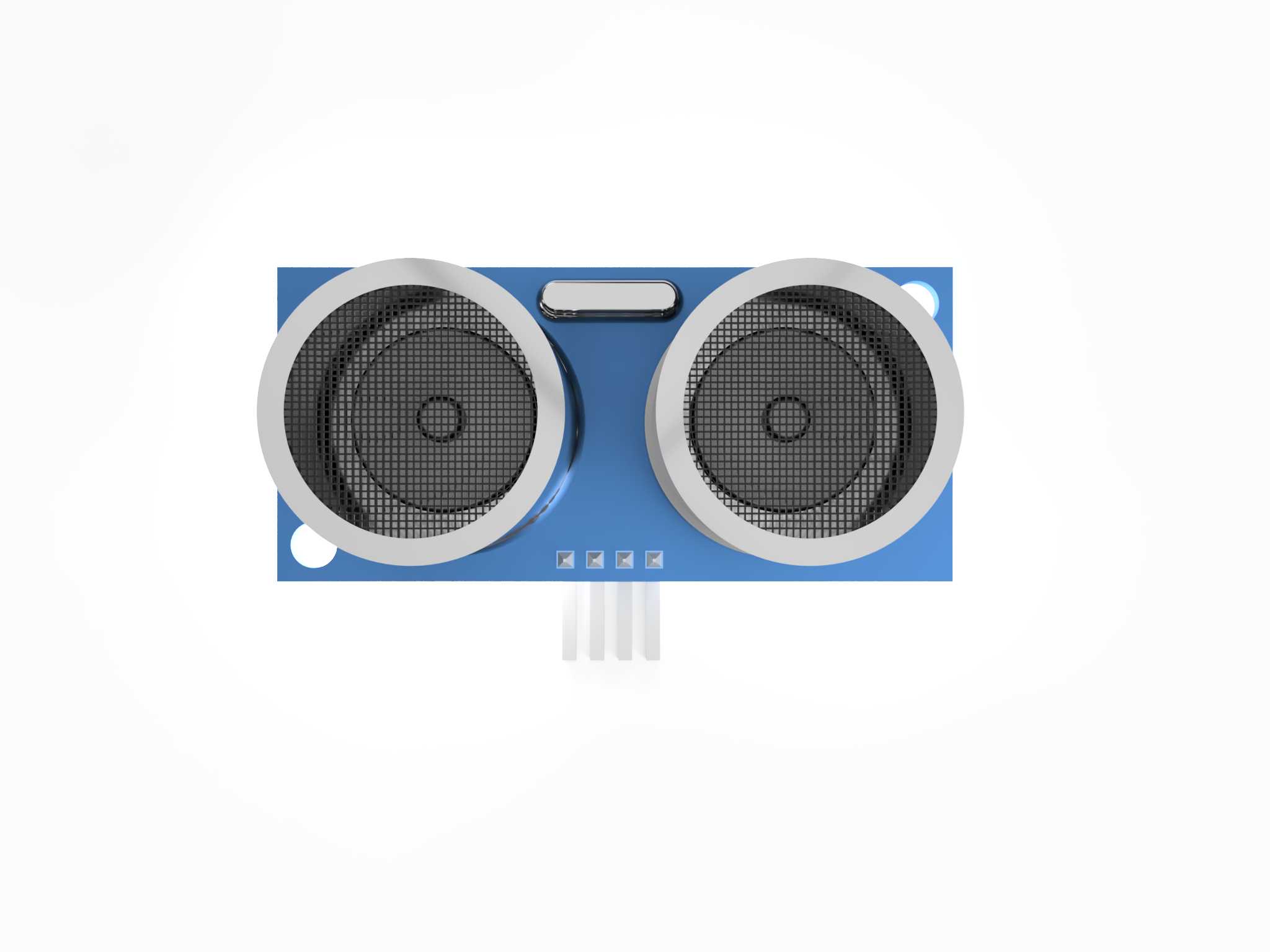

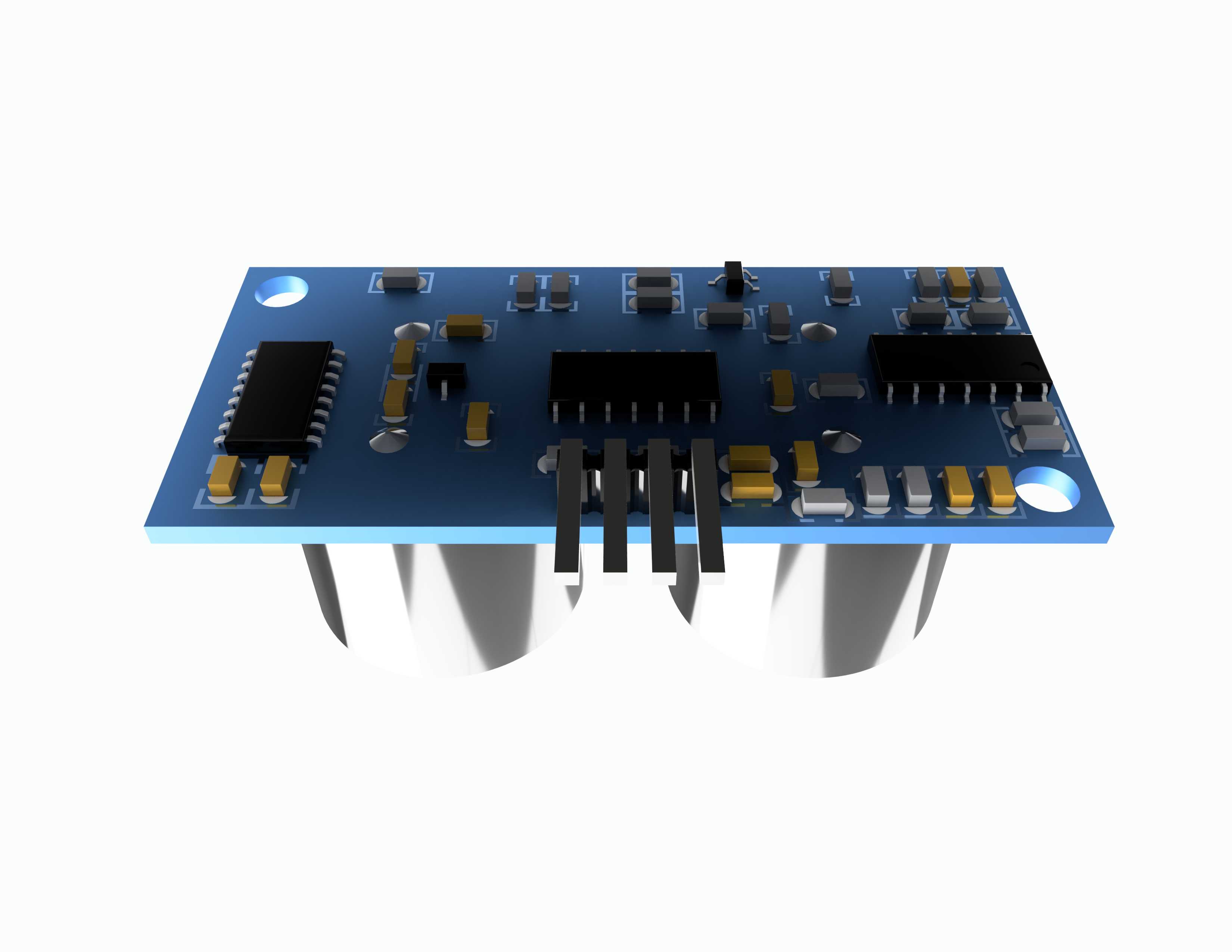

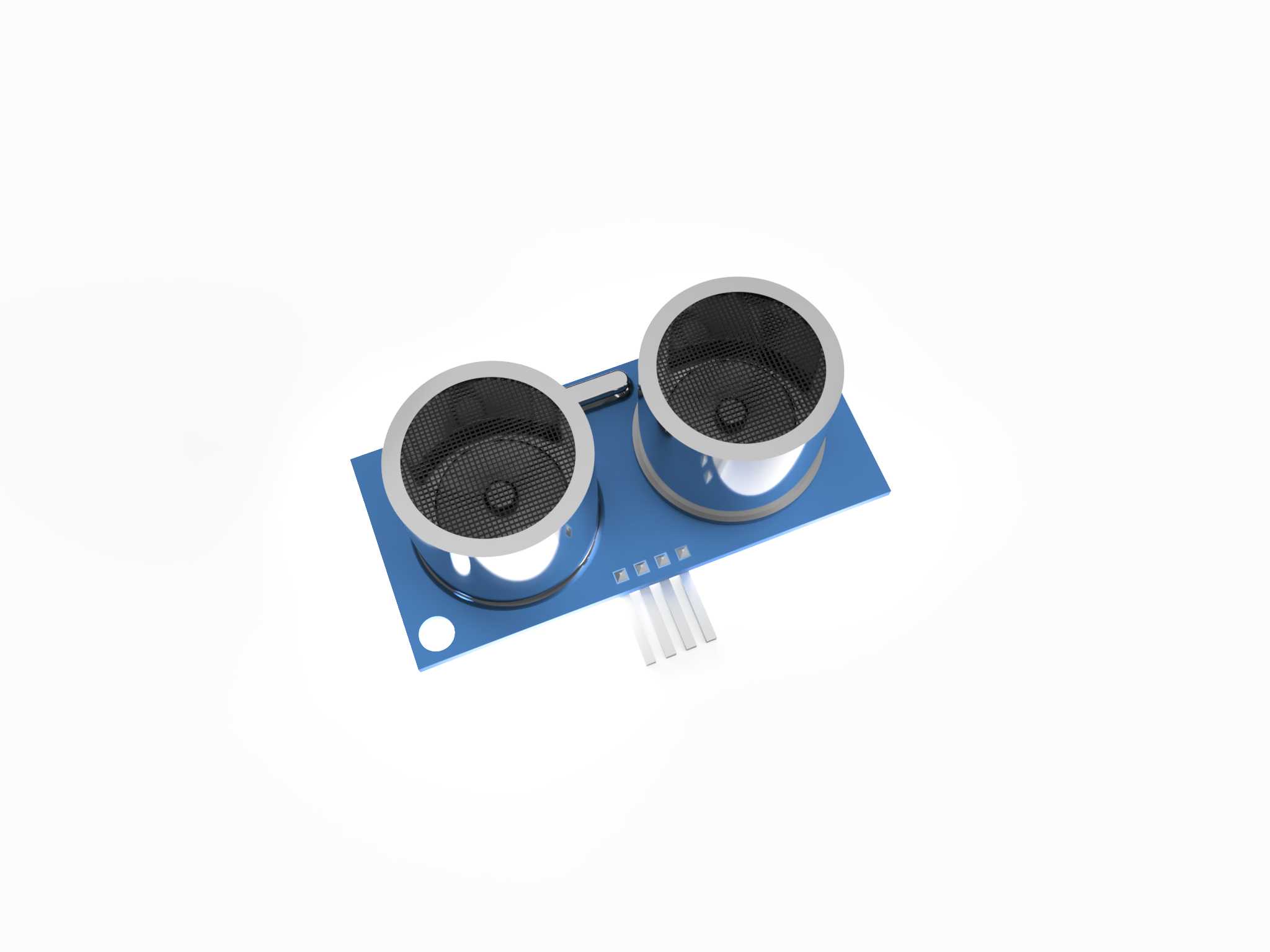

从结构设计思路来看，这款模块采用了对称式双探头布局，两个圆形换能器探头平行布置在PCB板的左右两侧，中间预留了控制电路的排布空间，这种对称布局一方面可以让发射和接收的声锥范围尽可能重合，减少探测盲区，另一方面也能让整个模块的重心落在PCB板的几何中心位置，不管是采用螺丝孔锁附安装，还是采用插针直插焊接在主控板上，都能保证安装后的受力均匀，不会因为长期震动出现探头偏移、焊点脱焊的问题。PCB板的四个边角预留了标准的安装固定孔，孔位间距适配常用的M2螺丝，方便工程师在做设备结构设计时直接打对应的安装柱，不需要额外做转接支架。模块下方引出的排针接口采用标准2.54mm间距，既可以直接插在面包板上做原型验证，也可以通过杜邦线连接到主控板，适配快速开发和量产装配两种不同的使用场景。

在外形尺寸与安装边界上，这款模块的整体长宽高参数需要在结构设计时重点考量，主体PCB板的长宽约为45mm×20mm，探头部分因为带有金属防护网罩，会高出PCB板面约15mm，所以在做壳体开孔设计时，需要给探头正面预留至少10mm的无遮挡空间，不能有透明或者不透明的结构件挡在探头正前方，否则会直接阻挡超声波的发射和接收，导致测距数据失准。两个探头的声锥角度约为15°，也就是说在安装时，探头正前方的锥形探测范围内，不能存在设备自身的结构凸起，比如安装螺丝头、壳体加强筋、走线槽等，否则这些自身结构会被模块识别为障碍物，出现持续的近距离误报。另外在安装布局时，要注意尽量让两个探头的中心连线保持水平，不要出现倾斜安装的情况，否则会导致发射和接收的声锥重合区域偏移，缩小有效测距范围，增大近距离的探测盲区。

从功能特性的工程细节来看，这款模块的有效测距范围覆盖2cm到400cm，分辨率可以达到3mm，完全能够满足绝大多数民用、工业辅助场景的测距需求，工作时采用5V直流供电，工作电流约15mA，功耗很低，即使是采用电池供电的便携式设备，也不会带来过大的供电压力。探头表面的金属防护网罩一方面可以阻挡外界的灰尘、细小杂物直接接触换能器的振动膜片，另一方面也不会对超声波的传输造成明显衰减，在常规室内环境下长期使用不需要额外做防尘防护。在做结构装配时需要注意，模块的安装面要尽量避开强震动源，如果设备本身存在持续的机械震动，需要在模块和安装支架之间增加薄橡胶垫做减震处理，否则震动会通过PCB板传递到探头上，导致换能器的振动频率出现偏移，直接影响测距精度。另外在多模块并排安装的场景下，要注意两个模块之间的间距至少保持在15cm以上，避免相邻模块发射的超声波被彼此接收，出现信号串扰的问题。

很多刚接触结构设计的工程师在做这类模块的安装设计时，容易犯的错误就是把探头部分埋在壳体内部，只留一个很小的开孔，这样会导致超声波在壳体内部形成多次反射，让模块一直检测到很近的距离，无法正常探测外部障碍物；还有的工程师为了外观好看，在探头前方加装透明的塑料或者玻璃盖板，认为超声波可以穿透这些材料，实际上绝大多数硬质板材都会反射超声波，根本无法让信号正常穿透，最终导致模块功能失效。所以在做结构适配时，必须保证探头正面完全裸露，探测范围内无自身结构遮挡，才能让模块的性能完全发挥出来。
